Arquiteturas de armazenamento do Windows Server com Hyper-V

Saiba como você pode usar o Windows Server com armazenamento SAN, NAS, fiber channel, iSCSI e SMB para o Hyper-V. O Windows Server Hyper-V é uma plataforma de hipervisor madura que oferece suporte a uma ampla variedade de arquiteturas de armazenamento físico, incluindo sistemas autônomos sem resiliência e sistemas clusterizados com requisitos complexos de resiliência. Você também aprenderá sobre configurações comuns que usam arquiteturas de armazenamento hiperconvergente e desagregada.

Este artigo não descreve todas as possíveis configurações de arquitetura de armazenamento. Ele também não descreve tipos menos comuns de configuração ou casos excepcionais.

Armazenamento SAN ou NAS

Com o Windows Server em uma configuração desagregada usando o armazenamento SAN ou NAS, você instala Hyper-V em um cluster em que as VMs acessam seu armazenamento pela rede.

Ao usar esta configuração:

  • As VMs são altamente disponíveis para qualquer nó no mesmo cluster de cálculo.

  • Os sistemas SAN e NAS fornecem suas próprias garantias de disponibilidade.

Nesse modelo, a computação e o armazenamento são dimensionados independentemente um do outro. Por exemplo, se você precisar de mais recursos de processamento ou memória para hospedar suas VMs (CPU ou RAM), poderá adicionar mais nós de computação ou clusters sem adicionar mais armazenamento. Cada cluster de cálculo pode conter entre 1 e 64 nós.

Você pode dimensionar o armazenamento independentemente do cluster de cálculo. O dimensionamento do cluster de armazenamento é específico do fornecedor. Entre em contato com seus fornecedores para entender como a solução de armazenamento que eles oferecem pode ser dimensionada.

Independente com discos locais

O Windows Server dá suporte a várias configurações não clusterizados ou autônomas em que você instala Hyper-V em um servidor autônomo e usa o armazenamento local.

Ao usar esta configuração:

  • O Hyper-V autônomo com discos locais não dá suporte ao failover automático de cargas de trabalho de VM (máquina virtual) devido à falta de armazenamento compartilhado e aos sistemas de computação (processamento e memória da VM) não clusterizados. Por exemplo, se o host físico ficar sem energia, as VMs em execução presentes serão reiniciadas quando você ligar o host físico novamente. Você também pode migrar VMs em tempo real para outros nós ou clusters usando a migração sem compartilhamento.

  • Como opção, você pode configurar a resiliência de disco local para unidades locais usando soluções RAID de hardware ou software. Se precisar de mais informações, recomendamos que você entre em contato com seu fornecedor de armazenamento.

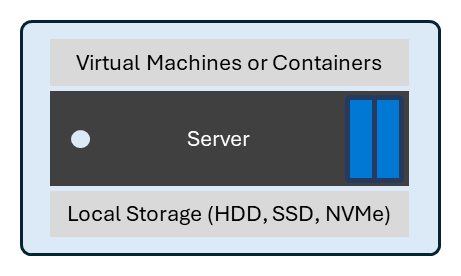

Um diagrama mostrando um exemplo de implantação básica de um Hyper-V autônomo com discos locais.

Espaços de armazenamento hiperconvergentes e diretos

Nessa configuração, você instala o Hyper-V e Espaços de Armazenamento Diretos em cada nó em um cluster. Cada nó contém discos locais em que os dados são replicados para outros nós no mesmo cluster.

Ao usar esta configuração:

  • Você pode mover VMs para qualquer nó no cluster usando o Live Migrate ou reiniciar automaticamente após uma falha (failover).

  • Os dados são replicados para outros nós no cluster para aumentar a resiliência do armazenamento. Espaços de Armazenamento Diretos dá suporte a vários modelos de resiliência de armazenamento. Para ver mais informações, consulte Tolerância a falhas e eficiência de armazenamento em clusters do Azure Local e do Windows Server.

  • Nesse modelo, cada host físico contém recursos de armazenamento e computação. Como resultado, esses recursos físicos são dimensionados simetricamente. Cada novo host adiciona automaticamente recursos de computação e armazenamento. Cada cluster pode conter entre 1 e 16 nós.

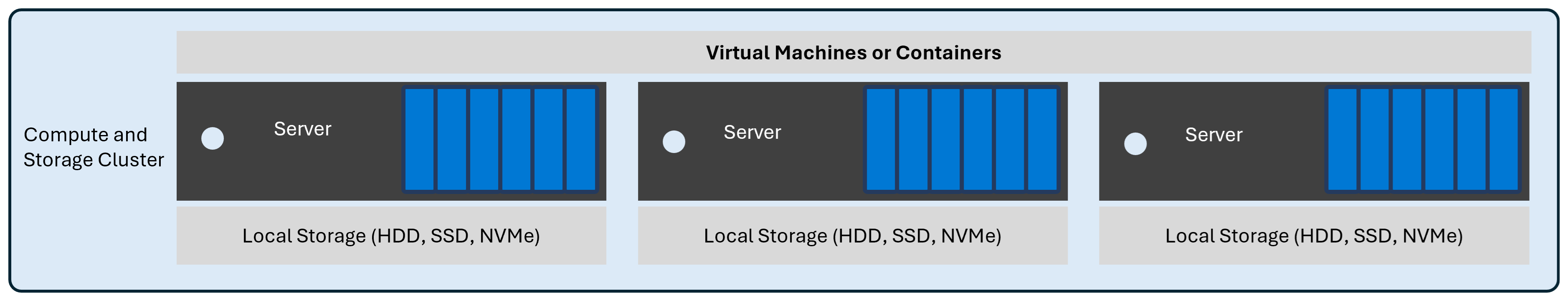

Um diagrama mostrando um exemplo básico de uma implantação de um Hyper-V hiperconvergido e Storage Spaces Direct.

Espaços de armazenamento desagregados diretos

Nessa configuração, você instala o Hyper-V e os Espaços de Armazenamento Diretos em clusters separados e acessa a configuração e o armazenamento das VMs pela rede.

Ao usar esta configuração:

Nesse modelo, a computação e o armazenamento são dimensionados de forma independente um do outro. Essa arquitetura é ideal para cenários em que seus requisitos de armazenamento e computação crescem em proporções diferentes. Por exemplo, se precisar de mais recursos de CPU ou memória para hospedar VMs, você poderá adicionar nós de cluster extras sem adicionar mais armazenamento. Se você tiver VMs que consomem muito armazenamento, mas não consomem muitos recursos de CPU, poderá adicionar outro nó de armazenamento ou cluster sem precisar adicionar mais recursos de computação.

  • Cada cluster de cálculo pode conter entre 1 e 64 nós.

  • Cada cluster de armazenamento pode conter entre 1 e 16 nós.

O diagrama a seguir mostra um exemplo simples de implantação com um cluster de cálculo e um cluster de armazenamento.

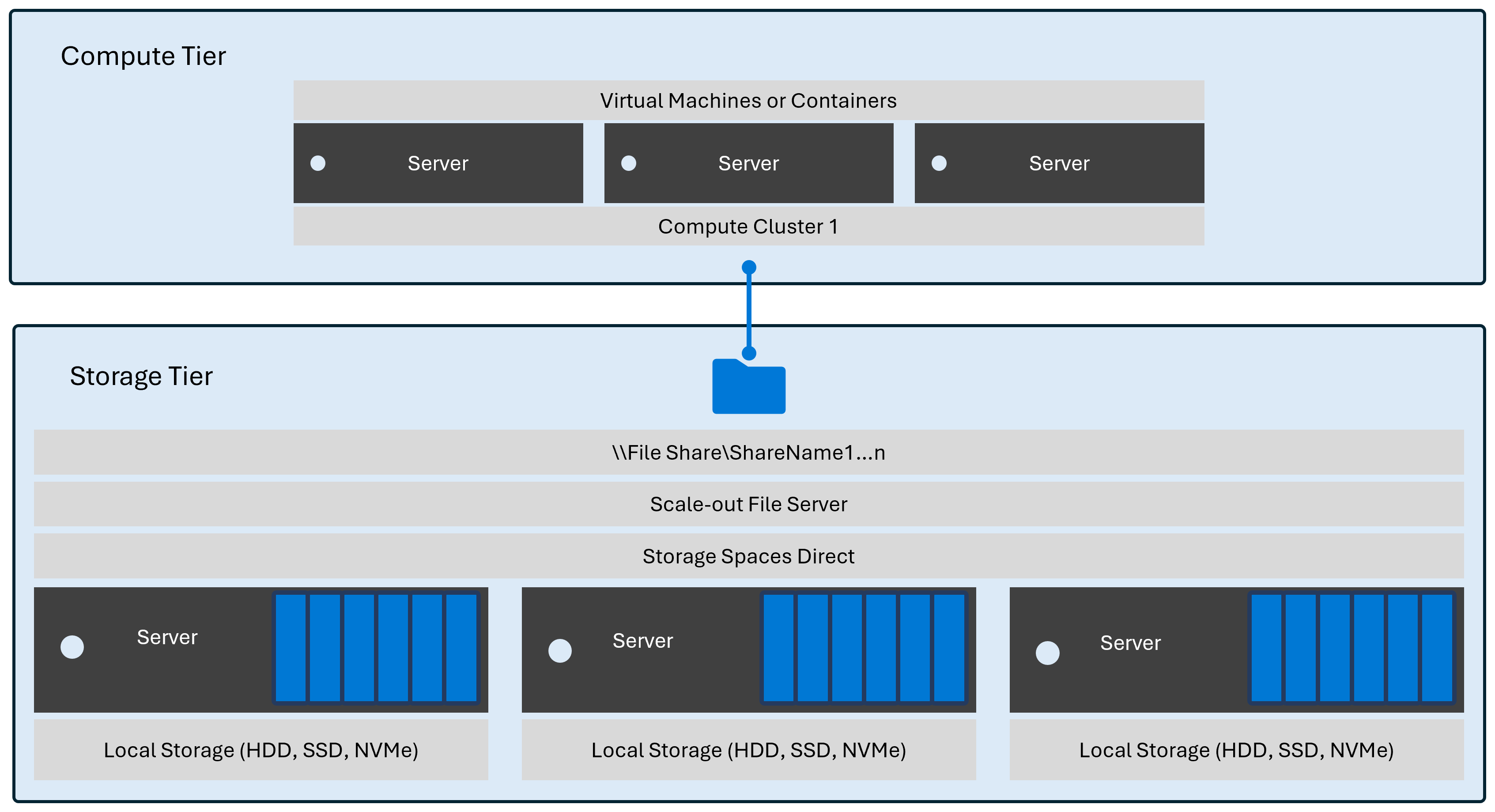

Um diagrama mostrando uma implantação básica de Hyper-V desagregado com armazenamento hiperconvergido.

Ao adicionar mais recursos de computação para executar suas VMs, você pode adicionar um novo nó ao cluster de cálculo existente ou adicionar um novo cluster. O diagrama a seguir mostra o que acontece com a implantação simples se você adicionar um novo cluster a ela sem adicionar mais armazenamento.

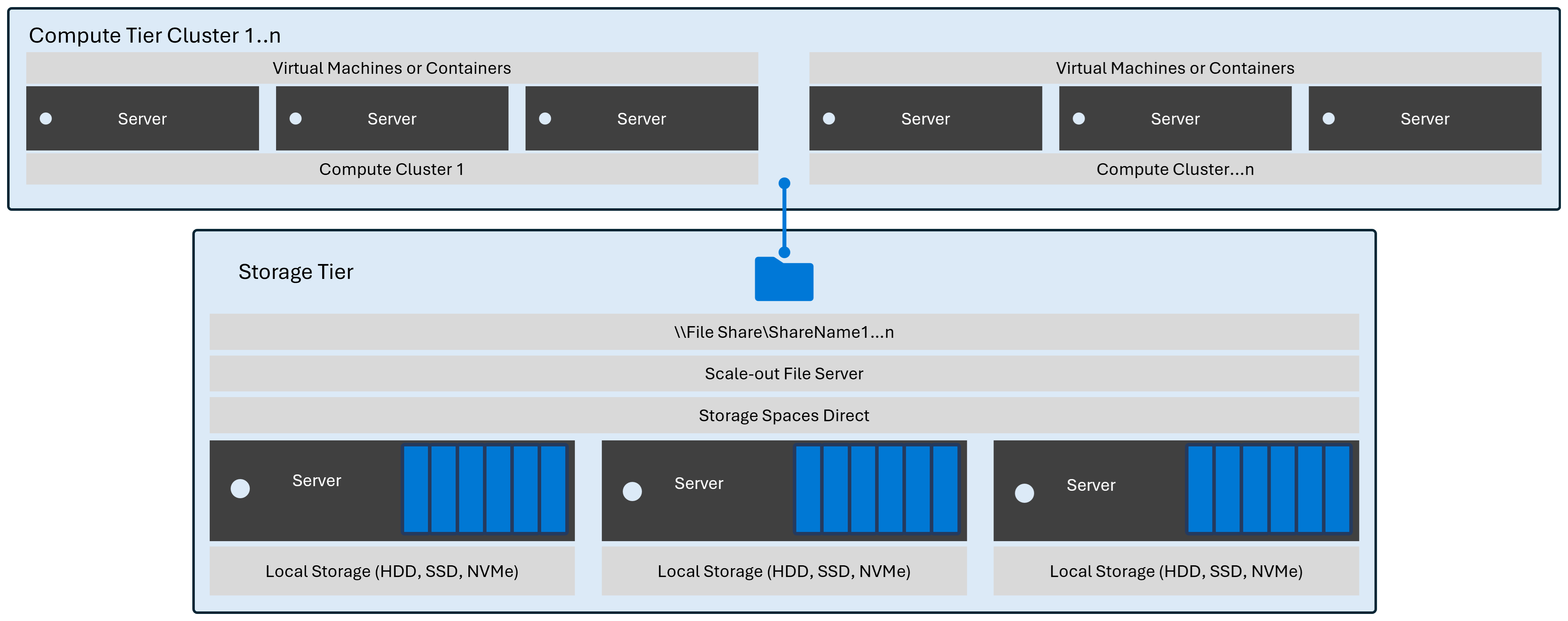

Um diagrama que mostra a implantação básica com um novo cluster adicionado à sua camada de computação.

Ao adicionar recursos de armazenamento para hospedar dados sem adicionar recursos de computação, você pode adicionar um novo nó ao cluster de armazenamento existente ou adicionar um novo cluster. O diagrama a seguir mostra como deve ser uma implantação simples quando você adiciona um novo cluster sem adicionar recursos de computação como CPU ou RAM.

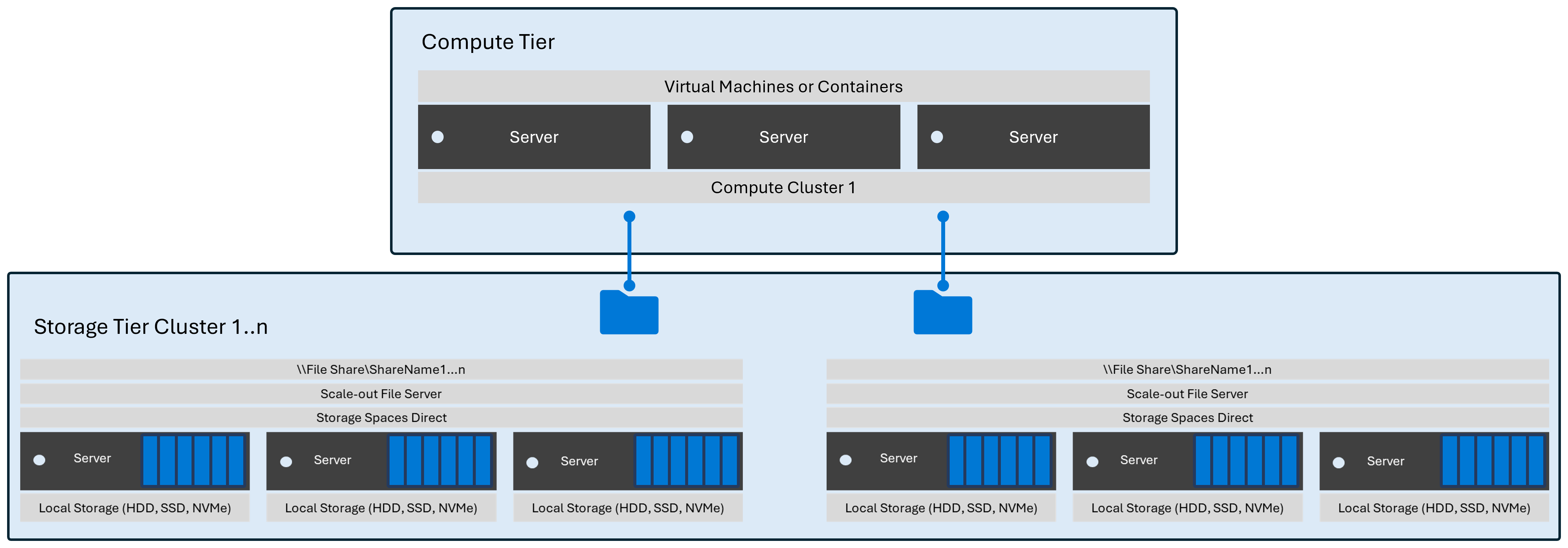

Um diagrama que mostra a implantação básica com um novo cluster de armazenamento adicionado à sua camada de armazenamento.

Suporte a arquitetura mista

O Hyper-V dá suporte à combinação das seguintes arquiteturas no mesmo cluster de cálculo:

  • Hyper-V com Espaços de Armazenamento Diretos desagregados

  • Hyper-V desagregado com SAN

  • Hyper-V desagregado com NAS

O seguinte diagrama mostra um exemplo de implantação com um cluster de cálculo contendo uma combinação de armazenamento SAN e NAS desagregado.

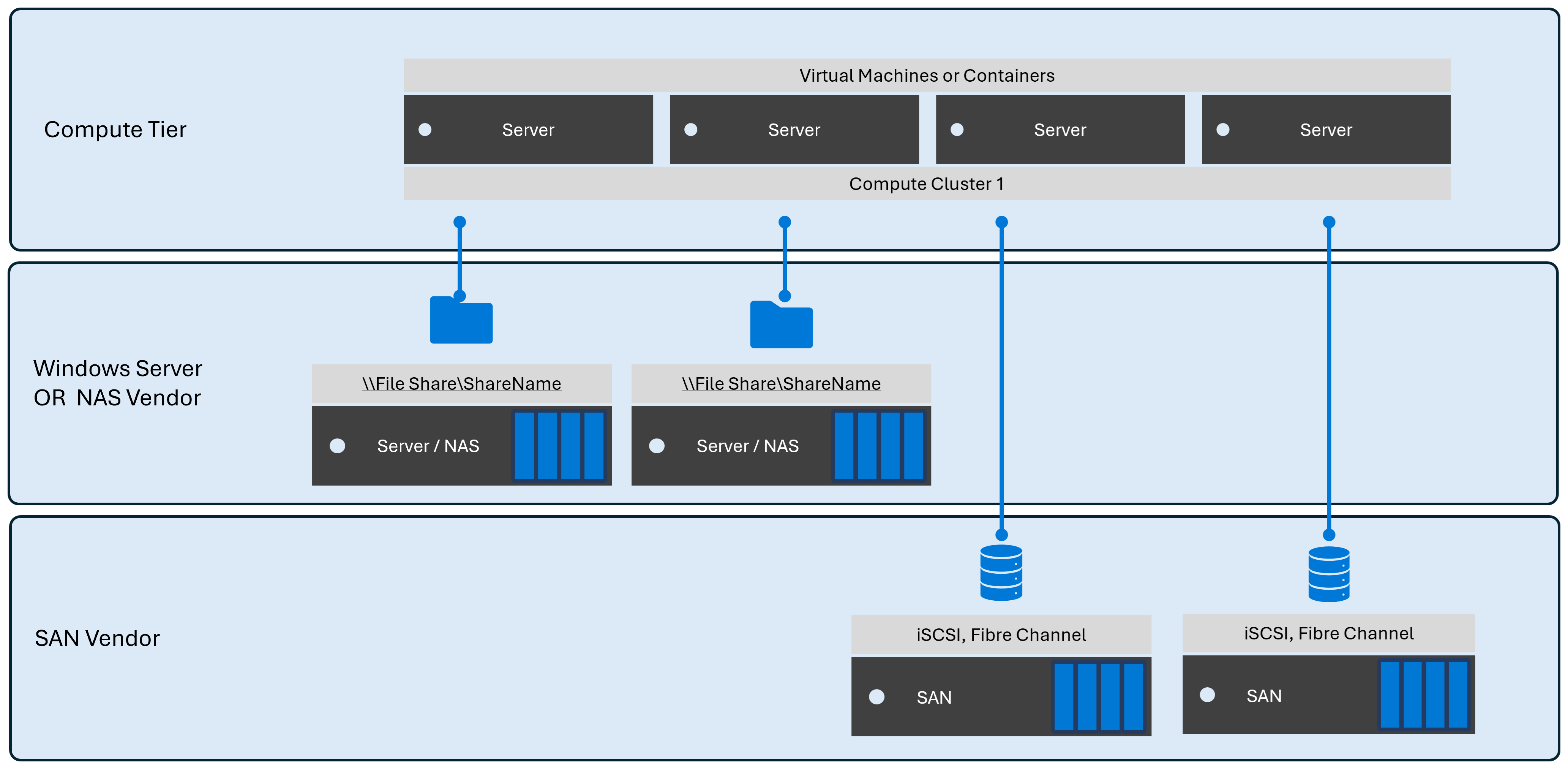

Um diagrama que mostra uma implantação com um cluster de cálculo que contém uma combinação de armazenamento SAN e NAS desagregado.

Protocolos de armazenamento de rede

O Windows Server oferece suporte aos seguintes protocolos de armazenamento de arquivos de rede:

O Windows Server também oferece suporte aos seguintes protocolos de armazenamento em bloco de rede:

  • iSCSI

  • Canal de fibra

  • InfiniBand

Observação

As especificações de configuração determinam se sua implantação pode dar suporte a esses protocolos. Por exemplo, as implantações que usam o switch virtual do Hyper-V não dão suporte ao InfiniBand. No entanto, eles podem dar suporte a dispositivos InfiniBand quando não estão vinculados ao switch virtual.

A Microsoft também fornece um iniciador iSCSI baseado em software para armazenamento em bloco de rede.

Você também pode usar um cliente de fornecedor de armazenamento para qualquer dispositivo disponível no catálogo do Windows Server.
