Estabilização de holograma — MRTK2
Desempenho
Para que a plataforma e o dispositivo de realidade misturada subjacentes produzam os melhores resultados, é importante obter taxas de quadros de desempenho. A taxa de quadros desejada (por exemplo: 60 FPS ou 90 FPS) varia entre plataformas e dispositivos. No entanto, os aplicativos de realidade misturada que atendem à taxa de quadros terão hologramas estáveis, bem como rastreamento de cabeça eficiente, rastreamento manual e muito mais.
Rastreamento de ambiente
A renderização holográfica estável depende muito do rastreamento da pose da cabeça pela plataforma e pelo dispositivo. O Unity renderizará a cena a cada quadro da pose da câmera estimada e fornecida pela plataforma subjacente. Se esse rastreamento não seguir corretamente o movimento real da cabeça, os hologramas parecerão visualmente imprecisos. Isso é especialmente evidente e importante para dispositivos de RA como o HoloLens, em que os usuários podem relacionar hologramas virtuais ao mundo real. O desempenho é significativo para o rastreamento confiável da cabeça, mas também pode haver outros recursos importantes. Os tipos de elementos de ambiente que afetam a experiência do usuário dependerão das especificidades da plataforma de destino.
Windows Mixed Reality
A plataforma Windows Mixed Reality fornece algum material de referência para estabilizar hologramas na plataforma. No entanto, há um punhado de ferramentas importantes que os desenvolvedores podem utilizar para melhorar a experiência visual do holograma para os usuários.
Compartilhamento de buffer de profundidade
Os desenvolvedores do Unity têm a opção de compartilhar o buffer de profundidade do aplicativo com a plataforma. Isso fornece informações, onde existem hologramas para um quadro atual, que a plataforma pode utilizar para estabilizar hologramas por meio de um processo assistido por hardware conhecido como Reprojeção de Estágio Final.
Reprojeção em estágio final
No final da renderização de um quadro, a plataforma Windows Mixed Reality pega os destinos de renderização de cor e profundidade produzidos pelo aplicativo e transforma a saída final da tela para levar em conta qualquer leve movimento da cabeça desde a última previsão de pose da cabeça. O loop de jogo de um aplicativo leva tempo para ser executado. Por exemplo, a 60 FPS, isso significa que o aplicativo está levando ~ 16,667 ms para renderizar um quadro. Mesmo que isso possa parecer uma quantidade minúscula de tempo, a posição e a orientação da cabeça do usuário mudarão, resultando em novas matrizes de projeção para a câmera na renderização. A reprojeção em estágio final transforma os pixels na imagem final para levar em conta essa nova perspectiva.
LSR por pixel versus plano de estabilização
Dependendo do ponto de extremidade do dispositivo e da versão do sistema operacional em execução em um dispositivo Windows Mixed Reality, o algoritmo de Reprojeção de Estágio Final será executado por pixel ou por meio de um plano de estabilização.
Baseado em profundidade por pixel
A reprojeção baseada em profundidade por pixel envolve a utilização do buffer de profundidade para modificar a saída da imagem por pixel e, assim, estabilizar hologramas em várias distâncias. Por exemplo, uma esfera a 1m de distância pode estar na frente de um pilar a 10m de distância. Os pixels que representam a esfera terão uma transformação diferente dos pixels distantes que representam o pilar se o usuário tiver inclinado ligeiramente a cabeça. A reprojeção por pixel levará em consideração essa diferença de distância em cada pixel para uma reprojeção mais precisa.
Plano de estabilização
Se não for possível criar um buffer de profundidade preciso para compartilhar com a plataforma, outra forma de LSR utiliza um plano de estabilização. Todos os hologramas em uma cena receberão alguma estabilização, mas os hologramas que estiverem no plano desejado receberão a estabilização máxima de hardware. O ponto e o normal para o plano podem ser fornecidos à plataforma por meio da API HolographicSettings.SetFocusPointForFrame fornecida pelo Unity.
Formato de buffer de profundidade
Se estiver direcionando o HoloLens para desenvolvimento, é altamente recomendável utilizar o formato de buffer de profundidade de 16 bits em comparação com o de 24 bits. Isso pode economizar tremendamente no desempenho, embora os valores de profundidade tenham menos precisão. Para compensar a menor precisão e evitar o z-fighting, é recomendável reduzir o plano do clipe distante do valor padrão de 1000m definido pelo Unity.
Observação
Se estiver usando o formato de profundidade de 16 bits, os efeitos necessários do buffer de estêncil não funcionarão porque o Unity não cria um buffer de estêncil nessa configuração. Selecionar o formato de profundidade de 24 bits por outro lado geralmente criará um buffer de estêncil de 8 bits, se aplicável na plataforma gráfica do ponto de extremidade.
Compartilhamento de buffer de profundidade no Unity
Para utilizar o LSR baseado em profundidade, há duas etapas importantes que os desenvolvedores precisam seguir.
- Em Editar>configurações do>projeto, as configurações>do Player>XR SDKs> de realidade virtual habilitam o compartilhamento de buffer de profundidade
- Se for direcionado ao HoloLens, é recomendável selecionar o formato de profundidade de 16 bits também.
- Ao renderizar cores na tela, a profundidade de renderização também
GameObjects opacos no Unity geralmente gravam em profundidade automaticamente. No entanto, objetos transparentes e de texto geralmente não gravam em profundidade por padrão. Se estiver utilizando o Sombreador Padrão MRTK ou o Text Mesh Pro, isso poderá ser facilmente corrigido.
Observação
Para determinar rapidamente quais objetos em uma cena não gravam visualmente no buffer de profundidade, pode-se usar o utilitário Buffer de Profundidade de Renderização nas Configurações do Editor no perfil de Configuração do MRTK.
Sombreador padrão MRTK transparente
Para materiais transparentes usando o sombreador MRTK Standard, selecione o material para exibi-lo na janela Inspetor . Em seguida, clique no botão Corrigir agora para converter o material para gravação em profundidade (ou seja, Z-Write On).
Antes

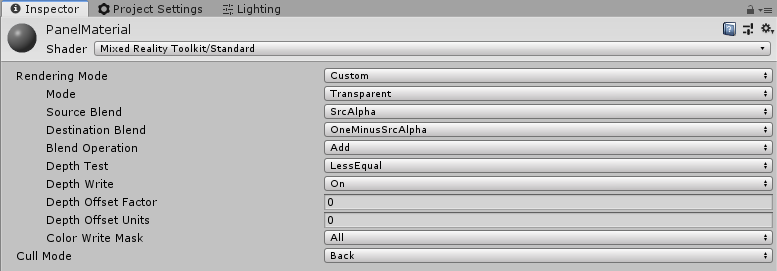

Após
Malha de texto Pro
Para objetos Text Mesh Pro, selecione o TMP GameObject para exibi-lo no inspetor. No componente de material, alterne o sombreador do material atribuído para usar o sombreador MRTK TextMeshPro.
Sombreador personalizado
Se estiver escrevendo um sombreador personalizado, adicione o sinalizador ZWrite à parte superior da definição do bloco Pass para configurar o sombreador para gravar no buffer de profundidade.
Shader "Custom/MyShader"
{
SubShader
{
Pass
{
...
ZWrite On
...
}
}
}
Suportes opacos
Se os métodos acima não funcionarem para um determinado cenário (ou seja, usando a interface do usuário do Unity), é possível que outro objeto grave no buffer de profundidade. Um exemplo comum é usar o texto da interface do usuário do Unity em um painel flutuante em uma cena. Ao tornar o painel opaco ou pelo menos escrever em profundidade, tanto o texto quanto o painel serão estabilizados pela plataforma, pois seus valores z estão muito próximos um do outro.
WorldAnchors (HoloLens)
Além de garantir que as configurações corretas sejam atendidas para garantir a estabilidade visual, é importante garantir que os hologramas permaneçam estáveis em seus locais físicos corretos. Para informar a plataforma sobre locais importantes em um espaço físico, os desenvolvedores podem aproveitar WorldAnchors em GameObjects que precisam ficar em um só lugar. Um WorldAnchor é um componente adicionado a um GameObject que assume controle absoluto sobre a transformação desse objeto.
Dispositivos como o HoloLens estão constantemente verificando e aprendendo sobre o ambiente. Assim, à medida que o HoloLens rastreia o movimento e a posição no espaço, suas estimativas serão atualizadas e o sistema de coordenadas do Unity ajustado. Por exemplo, se um GameObject for colocado a 1 m da câmera no início, à medida que o HoloLens rastreia o ambiente, ele poderá perceber que o ponto físico em que o GameObject está localizado está, na verdade, a 1,1 m de distância. Isso resultaria no desvio do holograma. Aplicar um WorldAnchor a um GameObject permitirá que a âncora controle a transformação do objeto para que o objeto permaneça no local físico correto (ou seja, atualize para 1,1 m de distância em vez de 1 m em tempo de execução). Para persistir o WorldAnchors nas sessões do aplicativo, os desenvolvedores podem empregar o WorldAnchorStore para salvar e carregar o WorldAnchors.
Observação
Depois que um componente WorldAnchor é adicionado a um GameObject, não é possível modificar a transformação desse GameObject (ou seja, transform.position = x). Um desenvolvedor deve remover o WorldAnchor para editar a transformação.
WorldAnchor m_anchor;
public void AddAnchor()
{
this.m_anchor = this.gameObject.AddComponent<WorldAnchor>();
}
public void RemoveAnchor()
{
DestroyImmediate(m_anchor);
}
Se você quiser uma alternativa para trabalhar manualmente com âncoras, confira as ferramentas de bloqueio do Microsoft World.
