Esta seção é uma visão geral dos componentes do servidor.
Vista frontal do chassis

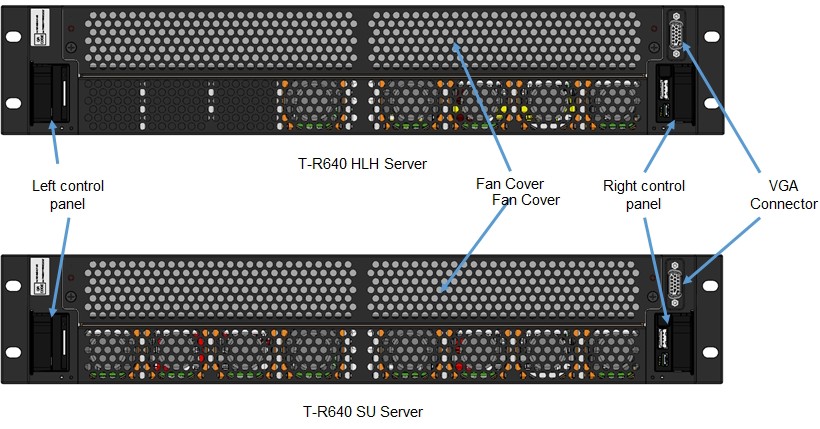

A figura a seguir mostra o servidor 2U.
A tabela a seguir descreve os recursos do painel frontal.
| Portas, painéis e slots | Descrição |
|---|---|
| Painel de controlo esquerdo | Contém o estado de funcionamento do sistema e o ID do sistema, o LED de estado e o indicador iDRAC Quick Sync 2 (sem fios). Nota: O indicador iDRAC Quick Sync 2 está disponível apenas em determinadas configurações. LED de status: Permite identificar quaisquer componentes de hardware com falha. Há até cinco LEDs de status e uma barra LED de integridade geral do sistema, que indica a integridade do chassi e o ID do sistema. Quick Sync 2 (sem fio): indica um sistema habilitado para Quick Sync. O recurso Quick Sync é opcional. Esta funcionalidade permite a gestão do sistema através da utilização de dispositivos móveis. Esse recurso agrega inventário de hardware ou firmware e várias informações de diagnóstico e erro no nível do sistema que podem ser usadas na solução de problemas do sistema. |
| Porta VGA | Permite conectar um dispositivo de vídeo ao sistema. |
| Painel de controle direito | Contém o botão liga/desliga, a porta USB, a porta micro iDRAC Direct e o LED de estado iDRAC Direct. |
Vista traseira do chassis

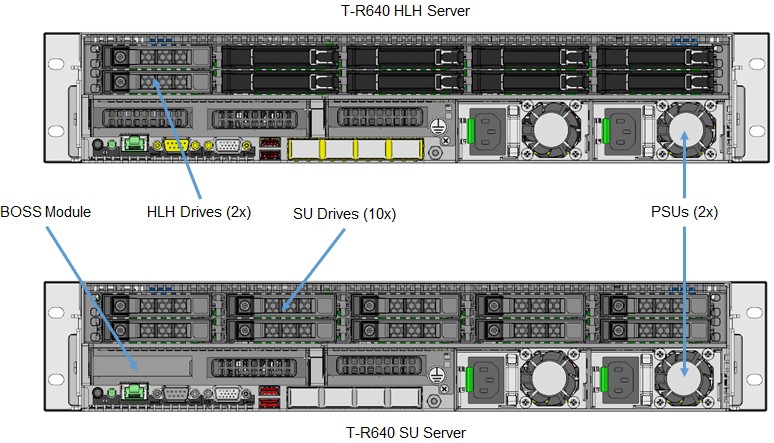

A figura a seguir mostra os componentes do chassi traseiro.
A tabela a seguir descreve os recursos no painel traseiro.
| Portos, painéis e slots | Ícone | Descrição |
|---|---|---|
| Discos rígidos | N/A | OS e armazenamento de dados para os nós de servidor HLH e SU. |
| Módulo BOSS | N/A | Boot Optimized Storage Solution (BOSS), usado para instalar o sistema operacional ou hipervisor. |
| Unidades de alimentação (2) | N/A | Estes fornecem energia ao servidor e são fornecidos em conjunto para redundância. |
| Portas USB 3.0 |
|
As portas USB são compatíveis com 9 pinos e 3.0. Estas portas permitem-lhe ligar dispositivos USB ao sistema. |
| Porta VGA |
|
Permite conectar um dispositivo de vídeo ao sistema. |
| Porta série |
|
Permite conectar um dispositivo serial ao sistema. |
| Porta iDRAC9 Enterprise |
|
Permite-lhe aceder remotamente ao iDRAC. |
| Porta de alimentação CMA | N/A | A porta de alimentação CMA (Cable Management Arm) permite-lhe ligar o Cabo Indicador de Estado ao CMA. |
| Botão de identificação do sistema |
|
O botão Identificação do Sistema (ID) está disponível na parte frontal e traseira do servidor. Pressionar o botão faz o indicador de Integridade/ID do Sistema piscar. Você também pode usar o botão ID do sistema para redefinir o iDRAC e acessar o BIOS usando o modo passo a passo. |
Painel de controle direito
A figura a seguir mostra o painel de controle direito.
A tabela a seguir descreve os controles e indicadores no painel direito.
| Artigo | Indicador ou botão | Ícone | Descrição |
|---|---|---|---|
| 1 | Botão liga/desliga |
|
Indica se o sistema está ligado ou desligado. Pressione o botão liga/desliga para ligar ou desligar manualmente o sistema. Nota: Pressione o botão liga/desliga para encerrar corretamente um sistema operativo compatível com ACPI. |
| 2 | Porta USB |
|
A porta USB tem 4 pinos e é compatível com o padrão 2.0. Esta porta permite-lhe ligar dispositivos USB ao sistema. |
| 3 | iDRAC Direct LED | N/A | O indicador iDRAC Direct LED acende-se para indicar que a porta iDRAC Direct está ativamente ligada a um dispositivo. |
| 4 | Porta direta iDRAC |
|
A porta iDRAC Direct é compatível com micro USB 2.0. Esta porta permite-lhe aceder às funcionalidades do iDRAC Direct. |
Dentro do servidor

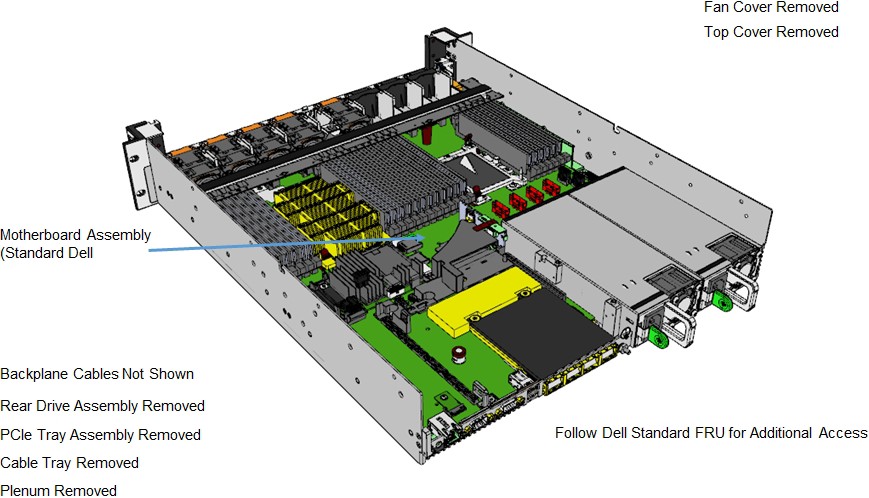

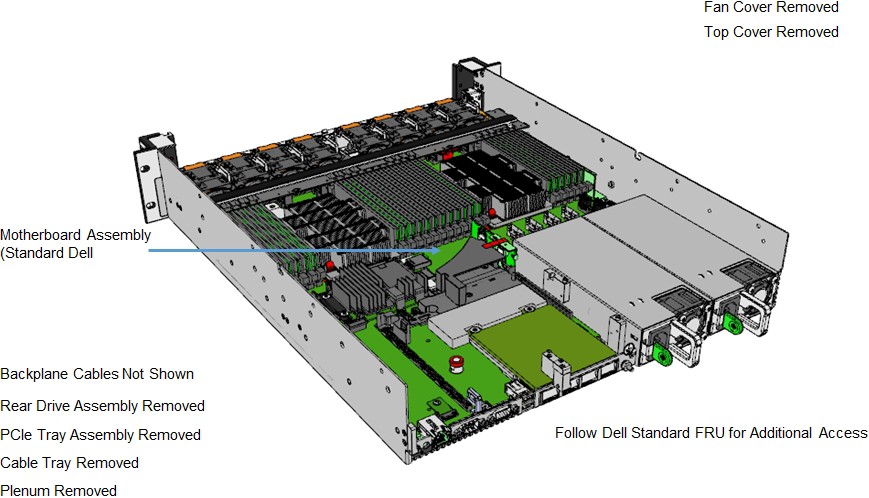

As figuras a seguir mostram os componentes internos do servidor.
Placa-mãe

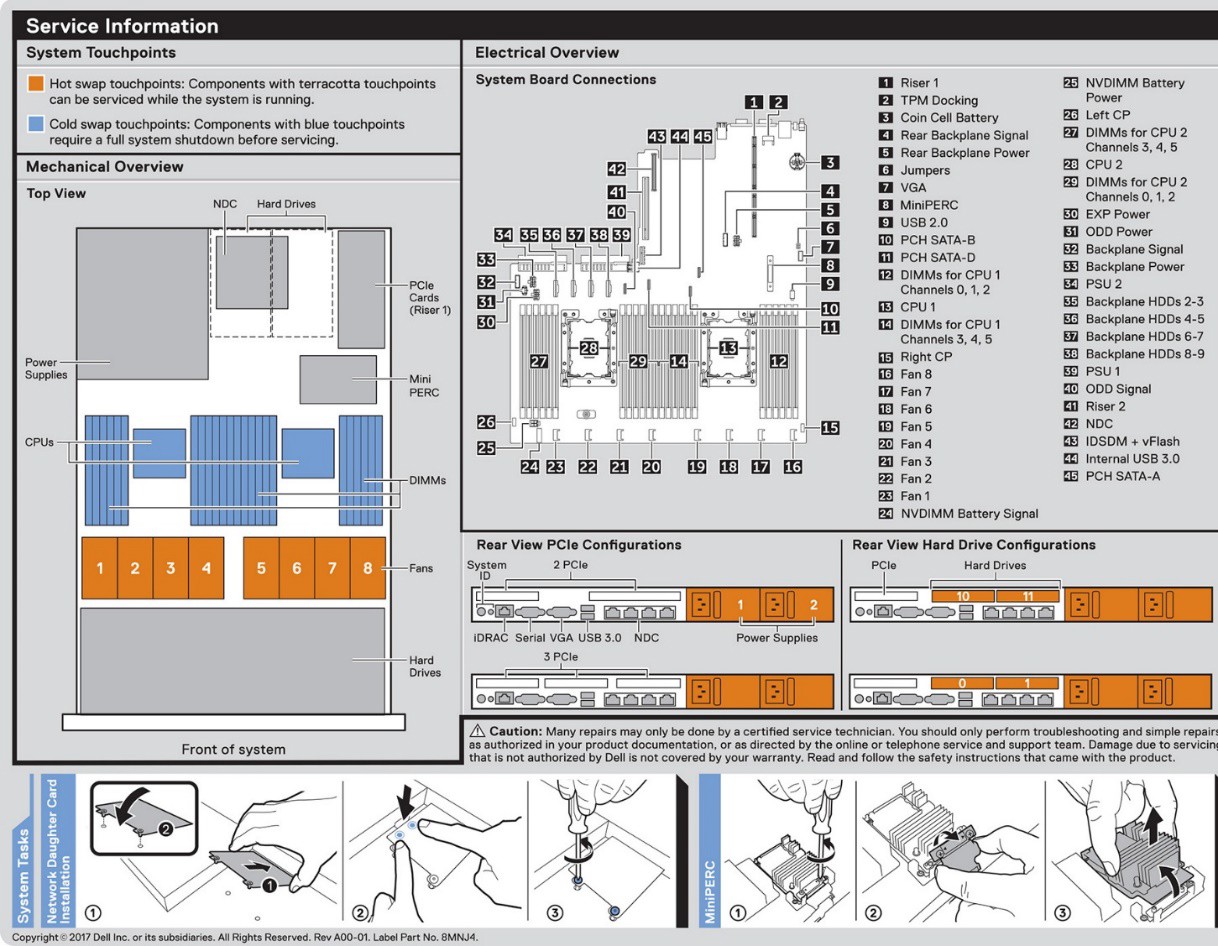

A figura a seguir mostra o layout da placa-mãe.
Memória

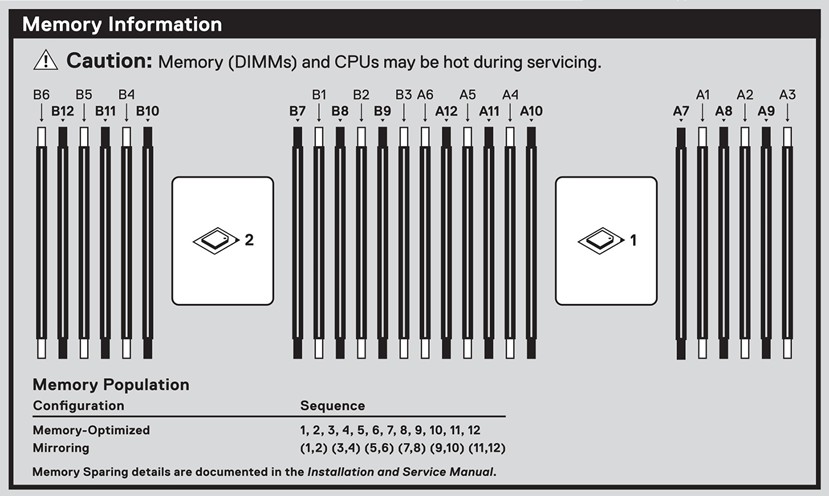

A figura a seguir mostra as informações de memória.
