Tutorial:Criar um gateway de aplicação com o redirecionamento com base no caminho do URL, com a CLI do Azure

Artigo
10/24/2023

Pode utilizar a CLI do Azure para configurar regras de encaminhamento com base no caminho do URL quando cria um gateway de aplicação. Neste tutorial, vai criar conjuntos de back-end através de conjuntos de dimensionamento de máquinas virtuais. Em seguida, vai criar regras de encaminhamento de URL que asseguram que o tráfego da Web é redirecionado para o conjunto de back-end adequado.

Neste tutorial, irá aprender a:

Configurar a rede
Criar um gateway de aplicação
Adicionar serviços de escuta e regras de encaminhamento
Criar conjuntos de dimensionamento de máquinas virtuais para conjuntos de back-end

O exemplo seguinte mostra o tráfego do site proveniente das portas 8080 e 8081 e que está a ser direcionado para os mesmos conjuntos de back-end:

URL routing example

Se preferir, pode executar este tutorial com o Azure PowerShell.

Se não tiver uma subscrição do Azure, crie uma conta gratuita do Azure antes de começar.

Pré-requisitos

Use o ambiente Bash no Azure Cloud Shell. Para obter mais informações, consulte Guia de início rápido para Bash no Azure Cloud Shell.
Se preferir executar comandos de referência da CLI localmente, instale a CLI do Azure. Se estiver a utilizar o Windows ou macOS, considere executar a CLI do Azure num contentor Docker. Para obter mais informações, consulte Como executar a CLI do Azure em um contêiner do Docker.
- Se estiver a utilizar uma instalação local, inicie sessão no CLI do Azure ao utilizar o comando az login. Para concluir o processo de autenticação, siga os passos apresentados no seu terminal. Para outras opções de entrada, consulte Entrar com a CLI do Azure.
- Quando solicitado, instale a extensão da CLI do Azure na primeira utilização. Para obter mais informações sobre as extensões, veja Utilizar extensões com o CLI do Azure.
- Execute o comando az version para localizar a versão e as bibliotecas dependentes instaladas. Para atualizar para a versão mais recente, execute o comando az upgrade.

Este tutorial requer a versão 2.0.4 ou posterior da CLI do Azure. Se estiver usando o Azure Cloud Shell, a versão mais recente já está instalada.

Criar um grupo de recursos

Um grupo de recursos é um contentor lógico no qual os recursos do Azure são implementados e geridos. Crie um grupo de recursos com az group create.

O exemplo seguinte cria um grupo de recursos com o nome myResourceGroupAG na localização eastus.

az group create --name myResourceGroupAG --location eastus

Criar recursos de rede

Crie a rede virtual denominada myVNet e a sub-rede denominada myAGSubnet com az network vnet create. Em seguida, pode adicionar a sub-rede denominada myBackendSubnet que é necessária para os servidores de back-end, com az network vnet subnet create. Crie o endereço IP público denominado myAGPublicIPAddress com az network public-ip create.

az network vnet create \
  --name myVNet \
  --resource-group myResourceGroupAG \
  --location eastus \
  --address-prefix 10.0.0.0/16 \
  --subnet-name myAGSubnet \
  --subnet-prefix 10.0.1.0/24

az network vnet subnet create \
  --name myBackendSubnet \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --address-prefix 10.0.2.0/24

az network public-ip create \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --allocation-method Static \
  --sku Standard

Criar um gateway de aplicação

Utilize az network application-gateway create para criar o gateway de aplicação denominado myAppGateway. Quando cria um gateway de aplicação com a CLI do Azure, especifica informações de configuração, tais como a capacidade, sku e definições de HTTP. O gateway de aplicativo é atribuído a myAGSubnet e myPublicIPAddress que você criou anteriormente.

az network application-gateway create \
  --name myAppGateway \
  --location eastus \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --subnet myAGsubnet \
  --capacity 2 \
  --sku Standard_v2 \
  --http-settings-cookie-based-affinity Disabled \
  --frontend-port 80 \
  --http-settings-port 80 \
  --http-settings-protocol Http \
  --public-ip-address myAGPublicIPAddress \
  --priority 100

A criação do gateway de aplicação pode demorar vários minutos. Depois de criado o gateway de aplicação, pode ver estas novas funcionalidades:

appGatewayBackendPool - um gateway de aplicação tem de ter, pelo menos, um conjunto de endereços de back-end.
appGatewayBackendHttpSettings - especifica que a porta 80 e um protocolo HTTP são utilizados para a comunicação.
appGatewayHttpListener - o serviço de escuta predefinido associado a appGatewayBackendPool.
appGatewayFrontendIP - atribui myAGPublicIPAddress a appGatewayHttpListener.
rule1 - a regra de encaminhamento predefinida associada a appGatewayHttpListener.

Adicionar conjuntos de back-end e portas

Pode adicionar conjuntos de endereços de back-end denominados imagesBackendPool e videoBackendPool ao gateway de aplicação, com az network application-gateway address-pool create. Adicione as portas de front-end para os conjuntos, com az network application-gateway frontend-port create.

az network application-gateway address-pool create \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name imagesBackendPool

az network application-gateway address-pool create \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name videoBackendPool

az network application-gateway frontend-port create \
  --port 8080 \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name bport

az network application-gateway frontend-port create \
  --port 8081 \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name rport

Adicionar serviços de escuta e regras

Adicionar serviços de escuta

Adicione os serviços de escuta de back-end denominados backendListener e redirectedListener que são necessários para encaminhar o tráfego, com az network application-gateway http-listener create.

az network application-gateway http-listener create \
  --name backendListener \
  --frontend-ip appGatewayFrontendIP \
  --frontend-port bport \
  --resource-group myResourceGroupAG \
  --gateway-name myAppGateway

az network application-gateway http-listener create \
  --name redirectedListener \
  --frontend-ip appGatewayFrontendIP \
  --frontend-port rport \
  --resource-group myResourceGroupAG \
  --gateway-name myAppGateway

Adicionar o mapa de caminho de URL predefinido

Os mapas de caminhos de URL garantem que URLs específicas sejam roteadas para pools de back-end específicos. Pode criar o URL de mapas de caminho denominados imagePathRule e videoPathRule, com az network application-gateway url-path-mau create e az network application-gateway url-path-map rule create

az network application-gateway url-path-map create \
  --gateway-name myAppGateway \
  --name urlpathmap \
  --paths /images/* \
  --resource-group myResourceGroupAG \
  --address-pool imagesBackendPool \
  --default-address-pool appGatewayBackendPool \
  --default-http-settings appGatewayBackendHttpSettings \
  --http-settings appGatewayBackendHttpSettings \
  --rule-name imagePathRule

az network application-gateway url-path-map rule create \
  --gateway-name myAppGateway \
  --name videoPathRule \
  --resource-group myResourceGroupAG \
  --path-map-name urlpathmap \
  --paths /video/* \
  --address-pool videoBackendPool

Adicionar configuração de redirecionamento

Pode configurar o redirecionamento para o serviço de escuta com az network application-gateway redirect-config create.

az network application-gateway redirect-config create \
  --gateway-name myAppGateway \
  --name redirectConfig \
  --resource-group myResourceGroupAG \
  --type Found \
  --include-path true \
  --include-query-string true \
  --target-listener backendListener

Adicionar o mapa de caminho de URL de redirecionamento

az network application-gateway url-path-map create \
  --gateway-name myAppGateway \
  --name redirectpathmap \
  --paths /images/* \
  --resource-group myResourceGroupAG \
  --redirect-config redirectConfig \
  --rule-name redirectPathRule

Adicionar regras de encaminhamento

As regras de encaminhamento associam os mapas de caminho de URL aos serviços de escuta que criou. Pode adicionar as regras denominadas defaultRule e redirectedRule com az network application-gateway rule create.

az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name defaultRule \
  --resource-group myResourceGroupAG \
  --http-listener backendListener \
  --rule-type PathBasedRouting \
  --url-path-map urlpathmap \
  --address-pool appGatewayBackendPool \
  --priority 100

az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name redirectedRule \
  --resource-group myResourceGroupAG \
  --http-listener redirectedListener \
  --rule-type PathBasedRouting \
  --url-path-map redirectpathmap \
  --address-pool appGatewayBackendPool \
  --priority 100

Criar conjuntos de dimensionamento de máquinas virtuais

Neste exemplo, vai criar três conjuntos de dimensionamento de máquinas virtuais que suportam os três conjuntos de back-end que criou. Os conjuntos de dimensionamento que criar são denominados myvmss1, myvmss2 e myvmss3. Cada conjunto de dimensionamento contém duas instâncias de máquina virtual onde vai instalar o NGINX.

Substitua <azure-user> e password> por um nome de usuário e <senha de sua escolha.

for i in `seq 1 3`; do
  if [ $i -eq 1 ]
  then
    poolName="appGatewayBackendPool"
  fi
  if [ $i -eq 2 ]
  then
    poolName="imagesBackendPool"
  fi
  if [ $i -eq 3 ]
  then
    poolName="videoBackendPool"
  fi

  az vmss create \
    --name myvmss$i \
    --resource-group myResourceGroupAG \
    --image Ubuntu2204 \
    --admin-username <azure-user> \
    --admin-password <password> \
    --instance-count 2 \
    --vnet-name myVNet \
    --subnet myBackendSubnet \
    --vm-sku Standard_DS2 \
    --upgrade-policy-mode Automatic \
    --app-gateway myAppGateway \
    --backend-pool-name $poolName
done

Instalar o NGINX

for i in `seq 1 3`; do
  az vmss extension set \
    --publisher Microsoft.Azure.Extensions \
    --version 2.0 \
    --name CustomScript \
    --resource-group myResourceGroupAG \
    --vmss-name myvmss$i \
    --settings '{ "fileUris": ["https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/install_nginx.sh"], "commandToExecute": "./install_nginx.sh" }'

done

Testar o gateway de aplicação

Para obter o endereço IP público do gateway de aplicação, utilize az network public-ip show. Copie o endereço IP público e cole-o na barra de endereço do browser. Como, por exemplo, http://40.121.222.19, http://40.121.222.19:8080/images/test.htm, http://40.121.222.19:8080/video/test.htm ou http://40.121.222.19:8081/images/test.htm.

az network public-ip show \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --query [ipAddress] \
  --output tsv

Test base URL in application gateway

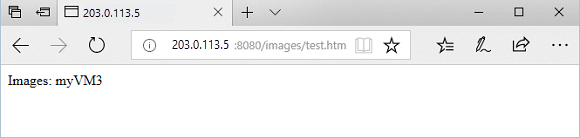

Altere o URL para http://< endereço-ip:8080/images/test.html, substituindo seu endereço IP por <endereço>> IP, e você verá algo como o exemplo a seguir:

Test images URL in application gateway

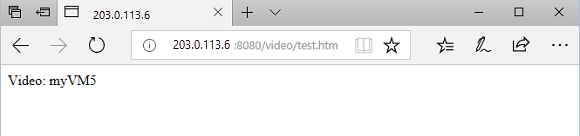

Altere o URL para http://< endereço-ip:8080/video/test.html, substituindo seu endereço IP por <endereço>> IP, e você verá algo como o exemplo a seguir:

Test video URL in application gateway

Agora, altere o URL para http:// ip-address:8081/images/test.htm, substituindo seu endereço IP por endereço> ip, e você verá o tráfego redirecionado de volta para o pool de back-end de imagens em http://<< ip-address>>:8080/<images.

Clean up resources (Limpar recursos)

Quando já não forem necessários, remova o grupo de recursos, o gateway de aplicação e todos os recursos relacionados.

az group delete --name myResourceGroupAG

Próximos passos

Saiba mais sobre o que pode fazer com o gateway de aplicação
