Exemplos de gráficos de métricas

  • Artigo

A plataforma do Azure oferece mais de mil métricas, muitas das quais têm dimensões. Ao utilizar filtros de dimensão, aplicar a divisão, controlar o tipo de gráfico e ajustar as definições do gráfico, pode criar vistas de diagnóstico avançadas e dashboards que fornecem informações sobre o estado de funcionamento da sua infraestrutura e aplicações. Este artigo mostra alguns exemplos dos gráficos que pode criar com o Explorador de Métricas e explica os passos necessários para configurar cada um destes gráficos.

Utilização da CPU do Site por instâncias de servidor

Este gráfico mostra se a utilização da CPU de um Plano de Serviço de Aplicações estava dentro do intervalo aceitável e o decompõe por instância para determinar se a carga foi distribuída corretamente.

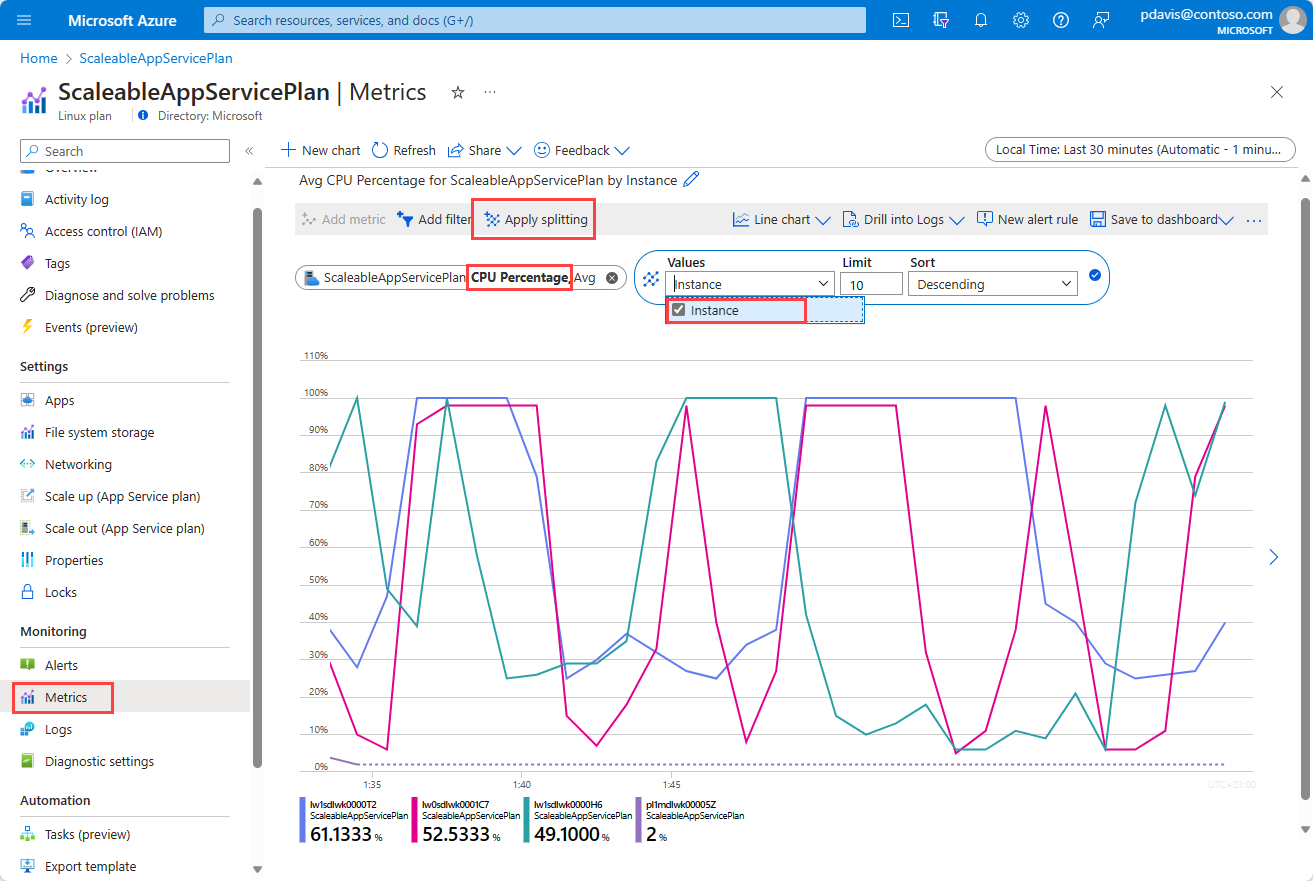

Uma captura de ecrã a mostrar um gráfico de linhas da percentagem média de cpu por instância do servidor.

Como configurar este gráfico

  1. Selecione Métricas na secção Monitorização do menu do seu plano do Serviço de aplicações
  2. Selecione a métrica Percentagem de CPU .
  3. Selecione Aplicar divisão e selecione a dimensão Instância .

Disponibilidade da aplicação por região

Veja a disponibilidade da sua aplicação por região para identificar que localizações geográficas estão a ter problemas. Este gráfico mostra a métrica de disponibilidade do Application Insights. Pode ver que a aplicação monitorizada não tem qualquer problema com a disponibilidade do datacenter E.U.A. Leste, mas está a ter um problema de disponibilidade parcial dos E.U.A. Oeste e da Ásia Oriental.

Uma captura de ecrã a mostrar um gráfico de linhas de disponibilidade média por localização.

Como configurar este gráfico

  1. Tem de ativar a monitorização de disponibilidade do Application Insights para o seu site.
  2. Selecione o recurso do Application Insights.
  3. Selecione a Métrica de disponibilidade .
  4. Aplicar divisão na dimensão de localização Executar .

Volume de transações de contas de armazenamento falhadas por nome da API

O recurso da conta de armazenamento está a registar um volume excessivo de transações falhadas. Pode utilizar a métrica de transações para identificar que API é responsável pelo excesso de falhas. Tenha em atenção que o gráfico seguinte está configurado com a mesma dimensão (nome da API) na divisão e filtragem por tipo de resposta com falha:

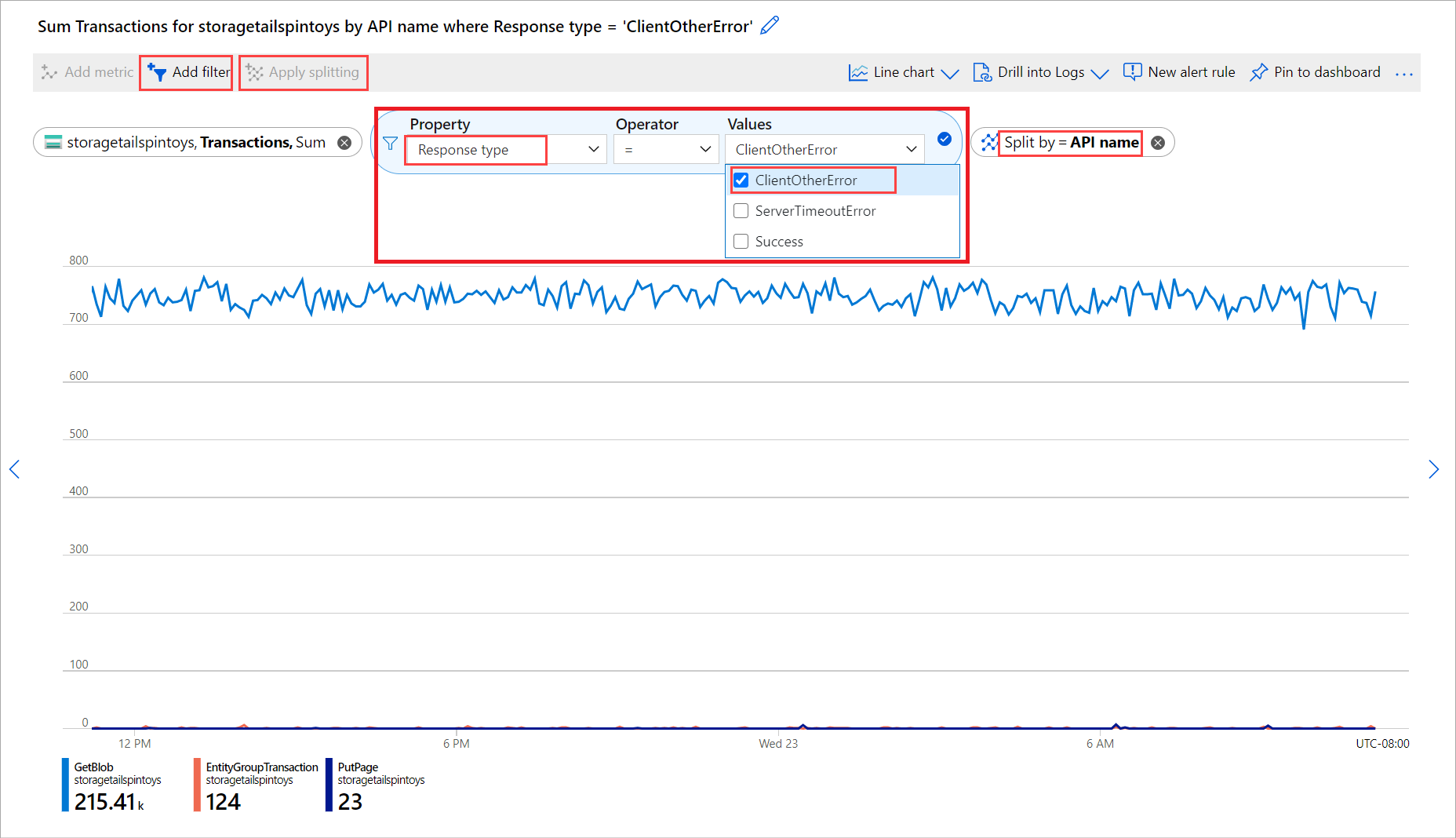

Uma captura de ecrã a mostrar um gráfico de transações por nome da API.

Como configurar este gráfico

  1. Na lista pendente Âmbito, selecione a sua Conta de Armazenamento
  2. Na lista pendente de métricas, selecione a métrica Transações .
  3. Selecione Adicionar filtro e selecione Tipo de resposta na lista pendente Propriedade .
  4. Selecione CLientOtherError na lista pendente Valores .
  5. Selecione Aplicar divisão e selecione Nome da API na lista pendente de valores.

Total requests of Cosmos DB by Database Names and Collection Names

Quer identificar a coleção em que base de dados da instância do Cosmos DB está a ter pedidos máximos para ajustar os custos do Cosmos DB.

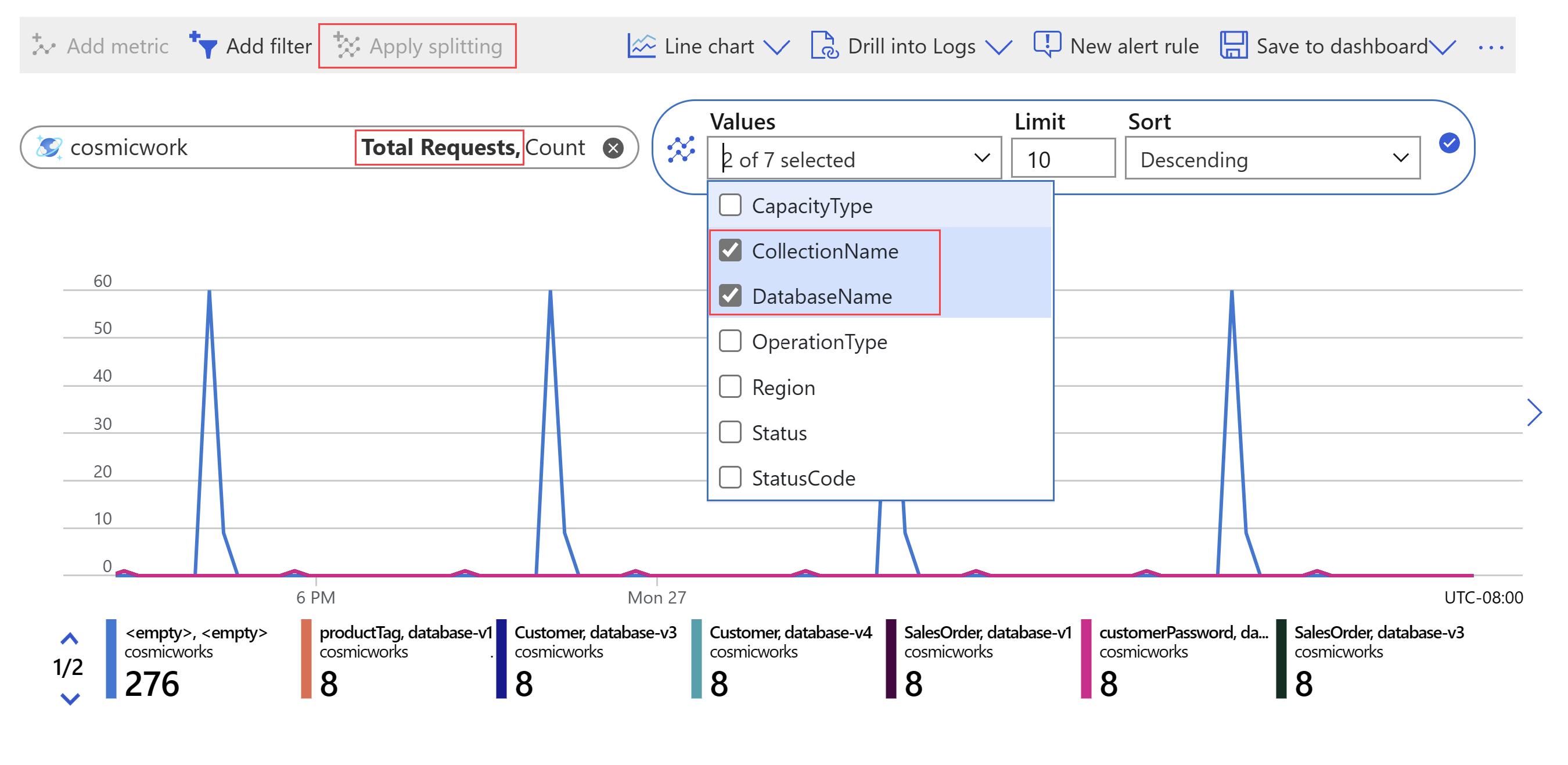

Uma captura de ecrã a mostrar um gráfico de linhas segmentado do total de pedidos.

Como configurar este gráfico

  1. Na lista pendente âmbito, selecione o Cosmos DB.
  2. Na lista pendente de métricas, selecione Total de Pedidos.
  3. Selecione Aplicar divisão e selecione as dimensões DatabaseName e CollectionName na lista pendente Valores .
