Visualizações em favo de mel

  • Artigo

As visualizações em favo de mel das Pastas de Trabalho do Azure fornecem exibições de alta densidade de métricas ou categorias que podem, opcionalmente, ser agrupadas como clusters. Eles são úteis para identificar visualmente pontos críticos e perfurar ainda mais.

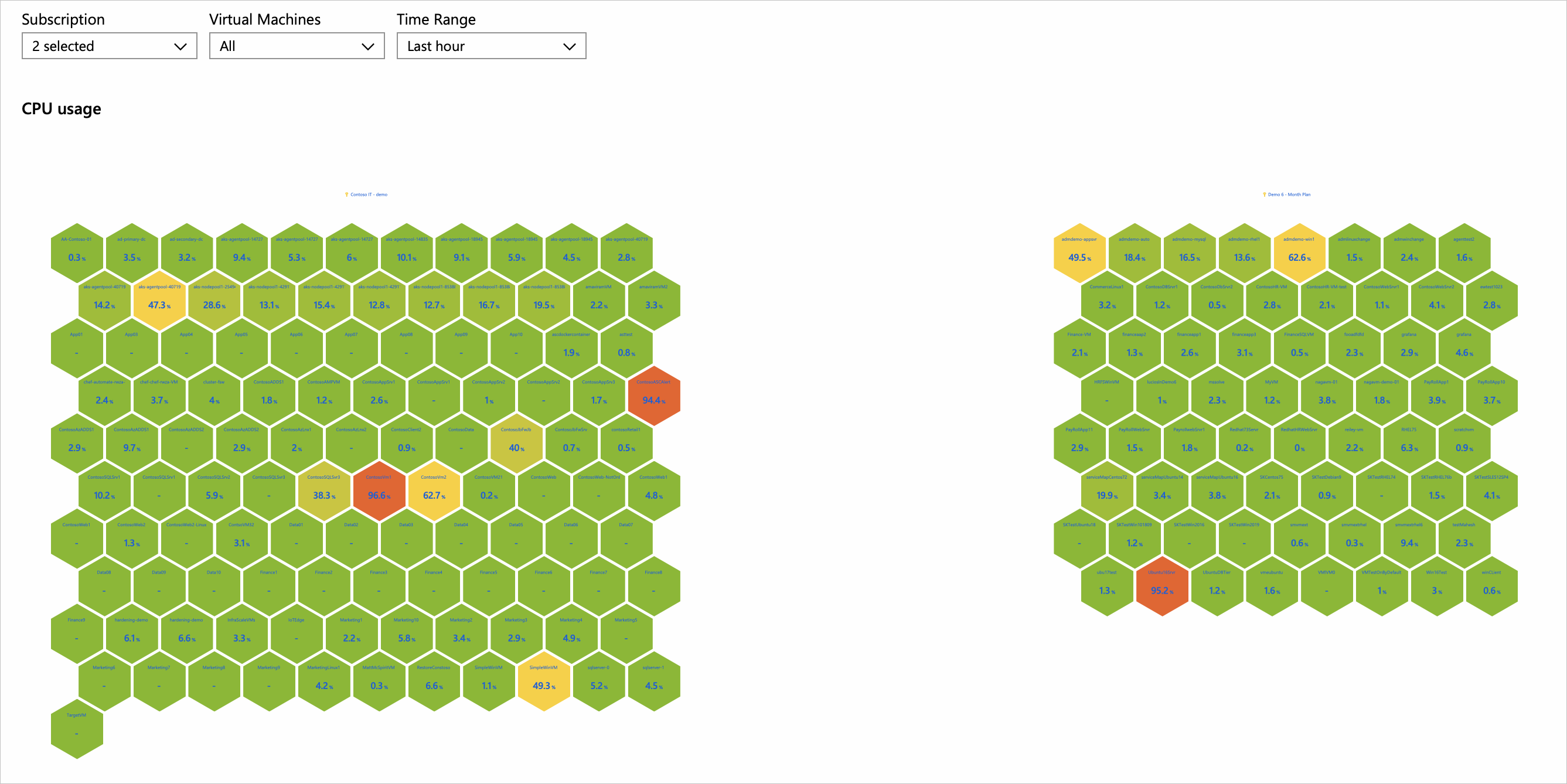

A imagem a seguir mostra a utilização da CPU de máquinas virtuais em duas assinaturas. Cada célula representa uma máquina virtual. A cor/rótulo representa sua utilização média da CPU. Os glóbulos vermelhos são máquinas quentes. As máquinas virtuais são agrupadas por assinatura.

Captura de tela que mostra a utilização da CPU de máquinas virtuais em duas assinaturas.

Assista a este vídeo para saber como criar um cluster de colmeia.

Adicione um favo de mel

  1. Mude a pasta de trabalho para o modo de edição selecionando Editar.

  2. Selecione Adicionar>consulta Adicionar para adicionar um controle de consulta de log à pasta de trabalho.

  3. Em Fonte de dados, selecione Logs. Em Tipo de recurso, selecione Log Analytics. Em Recurso, aponte para um espaço de trabalho que tenha um log de desempenho de máquina virtual.

  4. Use o editor de consultas para inserir o KQL para sua análise.

        Perf
| where CounterName == 'Available MBytes'
| summarize CounterValue = avg(CounterValue) by Computer, _ResourceId
| extend ResourceGroup = extract(@'/subscriptions/.+/resourcegroups/(.+)/providers/microsoft.compute/virtualmachines/.+', 1, _ResourceId)
| extend ResourceGroup = iff(ResourceGroup == '', 'On-premises computers', ResourceGroup), Id = strcat(_ResourceId, '::', Computer)

  5. Executar a consulta.

  6. Defina Visualização como Graph.

  7. Selecione Configurações do gráfico.

    1. Em Configurações de Formato de Nó na parte superior, defina:
      1. Conteúdo de topo
        • Coluna de uso: Computer
        • Renderizador de coluna: Text
      2. Conteúdo central
        • Coluna de uso: CounterValue
        • Renderizador de coluna: Big Number
        • Paleta de cores: None
        • Marque a caixa de seleção Formatação de número personalizado.
        • Unidades: Megabytes
        • Dígitos fracionários máximos: 1
    2. Em Configurações de layout na parte inferior, defina:
      • Tipo de gráfico: Hive Clusters
      • ID do nó: Id
      • Grupo por Campo: None
      • Tamanho do nó: 100
      • Margem entre hexágonos: 5
      • Tipo de coloração: Heatmap
      • Campo de cor do nó: CounterValue
      • Paleta de cores: Red to Green
      • Valor mínimo: 100
      • Valor máximo: 2000

  8. Selecione Salvar e Fechar na parte inferior do painel.

Captura de tela que mostra o controle de consulta, as configurações do gráfico e o favo de mel com a consulta e as configurações anteriores.

Configurações de layout em favo de mel

Definição Descrição
Node ID Seleciona uma coluna que fornece a ID exclusiva dos nós. O valor da coluna pode ser uma cadeia de caracteres ou um número.
Group By Field Selecione a coluna na qual agrupar os nós.
Node Size Define o tamanho das células hexagonais. Use com a Margin between hexagons propriedade para personalizar a aparência do gráfico de favo de mel.
Margin between hexagons Define a lacuna entre as células hexagonais. Use com a Node size propriedade para personalizar a aparência do gráfico de favo de mel.
Coloring Type Seleciona o esquema a ser usado para colorir o nó.
Node Color Field Seleciona uma coluna que fornece a métrica na qual as áreas do nó serão baseadas.

Tipos de coloração de nó

Tipo de coloração Description
None Todos os nós têm a mesma cor.
Categorical Os nós recebem cores com base no valor ou categoria de uma coluna no conjunto de resultados. No exemplo anterior, a coloração é baseada na coluna Kind do conjunto de resultados. As paletas suportadas são Default, Pastele Cool tone.
Heatmap Nesse tipo, as células são coloridas com base em uma coluna métrica e uma paleta de cores. A codificação de cores fornece uma maneira simples de destacar métricas espalhadas pelas células.
Thresholds Neste tipo, as cores das células são definidas por regras de limite, por exemplo, CPU > 90% => Vermelho, 60% > CPU > 90% => Amarelo, CPU < 60% => Verde.
Field Based Nesse tipo, uma coluna fornece valores RGB específicos a serem usados para o nó. Fornece a maior flexibilidade, mas geralmente requer mais trabalho para habilitar.

Configurações de formato de nó

Você pode especificar qual conteúdo vai para as diferentes partes de um nó: superior, esquerda, centro, direita e inferior. Você é livre para usar qualquer um dos renderizadores suportados por pastas de trabalho, como texto, números grandes, linhas de faísca e ícones.
