Tutorial: Adicione um segmento de rede na Solução Azure VMware

Depois de implementar a Solução VMware Azure, pode configurar um segmento de rede NSX-T do NSX-T Manager ou do portal Azure. Uma vez configurados, os segmentos são visíveis na Solução VMware Azure, no NSX-T Manager e no vCenter Server. O NSX-T Data Center vem pré-a provisionado por padrão com uma porta de entrada NSX-T Tier-0 no modo Ative/Ative e um gateway NSX-T Tier-1 predefinido no modo Ative/Standby . Estes gateways permitem-lhe ligar os segmentos (interruptores lógicos) e fornecer conectividade East-West e North-South.

Dica

O portal Azure apresenta uma visão simplificada das operações NSX-T que um administrador VMware necessita regularmente e direcionado para utilizadores que não estão familiarizados com o NSX-T Manager.

Neste tutorial, ficará a saber como:

  • Adicione segmentos de rede usando o NSX-T Manager ou o portal Azure
  • Verifique o novo segmento de rede

Pré-requisitos

Uma nuvem privada Azure VMware Solution com acesso às interfaces vCenter Server e NSX-T Manager. Para mais informações, consulte o tutorial de rede Configure .

Use o portal Azure para adicionar um segmento NSX-T

Nota

Se pretender utilizar o DHCP, terá de configurar um servidor DHCP ou um relé DHCP antes de configurar um segmento de rede NSX-T.

  1. Na sua nuvem privada Azure VMware Solution, em Rede de Carga de Trabalho, selecione Segmentos>Add.

  2. Forneça os detalhes para o novo segmento lógico e selecione OK.

    Screenshot showing how to add a new NSX-T segment in the Azure portal.

    • Nome do segmento - Nome do segmento que é visível no vCenter.

    • Porta de sub-rede - Endereço IP gateway para a sub-rede do segmento com uma máscara de sub-rede. Os VMs estão ligados a um segmento lógico, e todos os VMs que se ligam a este segmento pertencem à mesma sub-rede. Além disso, todos os VMs ligados a este segmento lógico devem ter um endereço IP do mesmo segmento.

    • DHCP (opcional) - Gamas DHCP para um segmento lógico. Tem de configurar um servidor DHCP ou um relé DHCP para consumir DHCP em Segmentos.

    Nota

    O gateway Conectado é selecionado por predefinição e é apenas para leitura. Mostra porta de entrada de nível 1 e tipo de informação de segmento.

    • T1 - Nome do portal Tier-1 no NSX-T Manager. Uma nuvem privada vem com um gateway NSX-T Tier-0 no modo Ative/Ative e um gateway NSX-T Tier-1 predefinido no modo Ative/Standby. Os segmentos criados através da consola Azure VMware Solution apenas ligam-se ao gateway padrão Tier-1, e as cargas de trabalho destes segmentos obtêm East-West e North-South conectividade. Só pode criar mais gateways Tier-1 através do NSX-T Manager. Os gateways de nível 1 criados a partir da consola NSX-T Manager não estão visíveis na consola Azure VMware Solution.

    • Tipo - Segmento de sobreposição suportado pela Azure VMware Solution.

O segmento está agora visível em Azure VMware Solution, NSX-T Manger e vCenter.

Use o NSX-T Manager para adicionar segmento de rede

As máquinas virtuais (VMs) criadas no vCenter Server são colocadas nos segmentos de rede criados em NSX-T e são visíveis no vCenter Server.

  1. No NSX-T Manager, selecioneSegmentosde> Rede e, em seguida, selecione Add Segment.

    Screenshot showing how to add a new segment in NSX-T Manager.

  2. Insira um nome para o segmento.

  3. Selecione o Gateway Tier-1 (TNTxx-T1) como gateway conectado e deixe o Tipo como Flexível.

  4. Selecione a zona de transporte de sobreposição pré-configurada (TNTxx-OVERLAY-TZ) e, em seguida, selecione set Subnets.

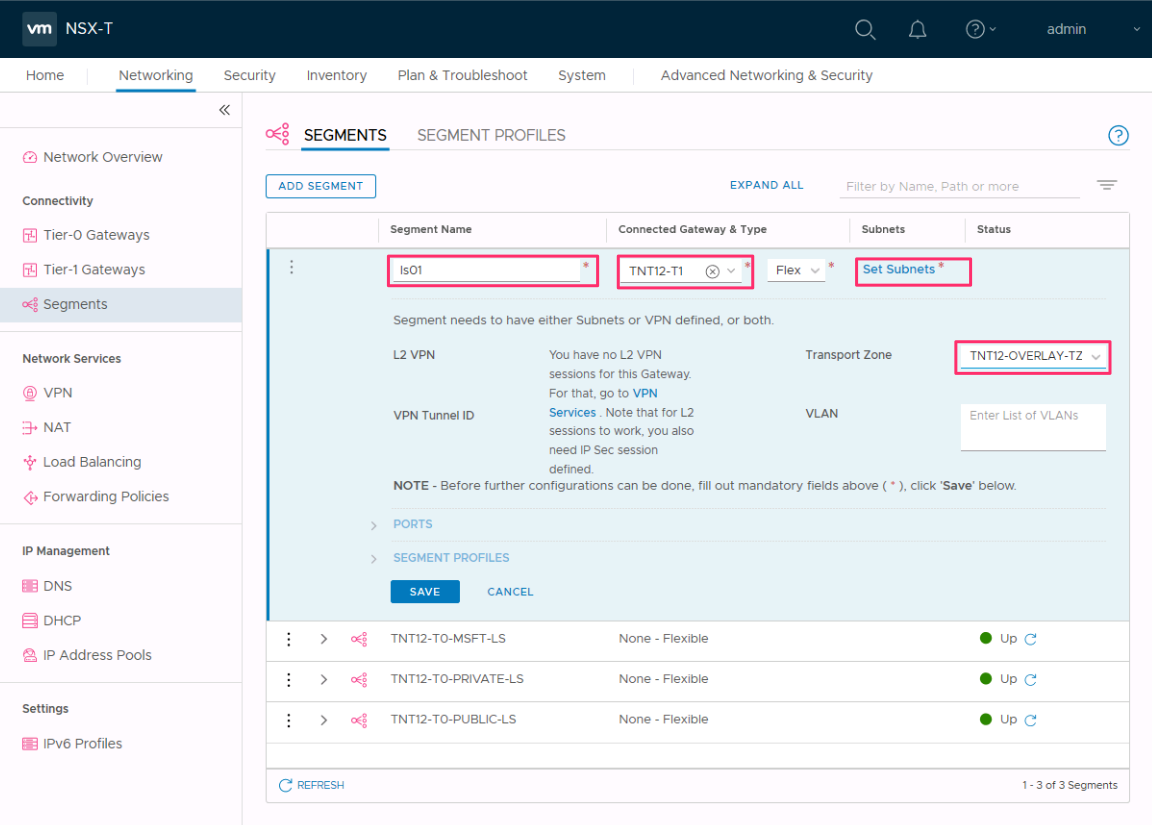

    Screenshot showing the Segments details for adding a new NSX-T network segment.

  5. Introduza o endereço IP gateway e, em seguida, selecione Adicionar.

    Importante

    O endereço IP precisa de estar num bloco de endereços RFC1918 não sobreposto, que garante a ligação aos VMs no novo segmento.

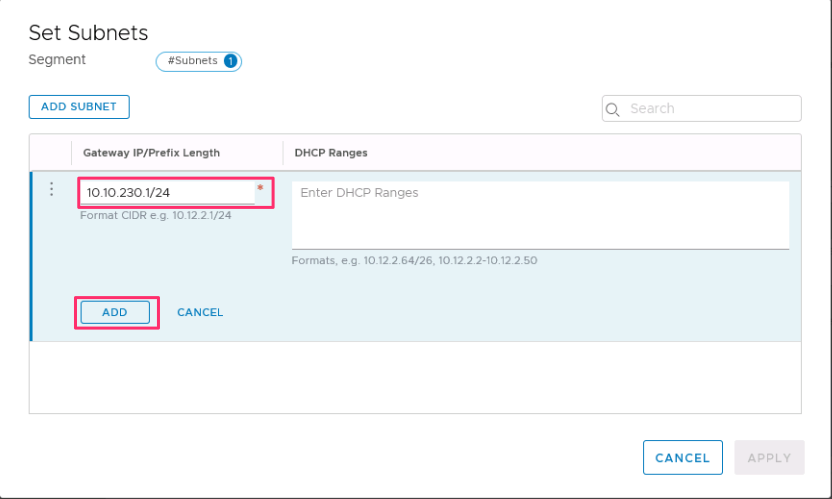

    Screenshot showing the IP address of the gateway for the new segment.

  6. Selecione Aplicar e, em seguida, Guardar.

  7. Selecione Não para recusar a opção de continuar a configurar o segmento.

Verifique o novo segmento de rede

Verifique a presença do novo segmento de rede. Neste exemplo, o LS01 é o novo segmento de rede.

  1. No NSX-T Manager, selecioneSegmentosde> Rede.

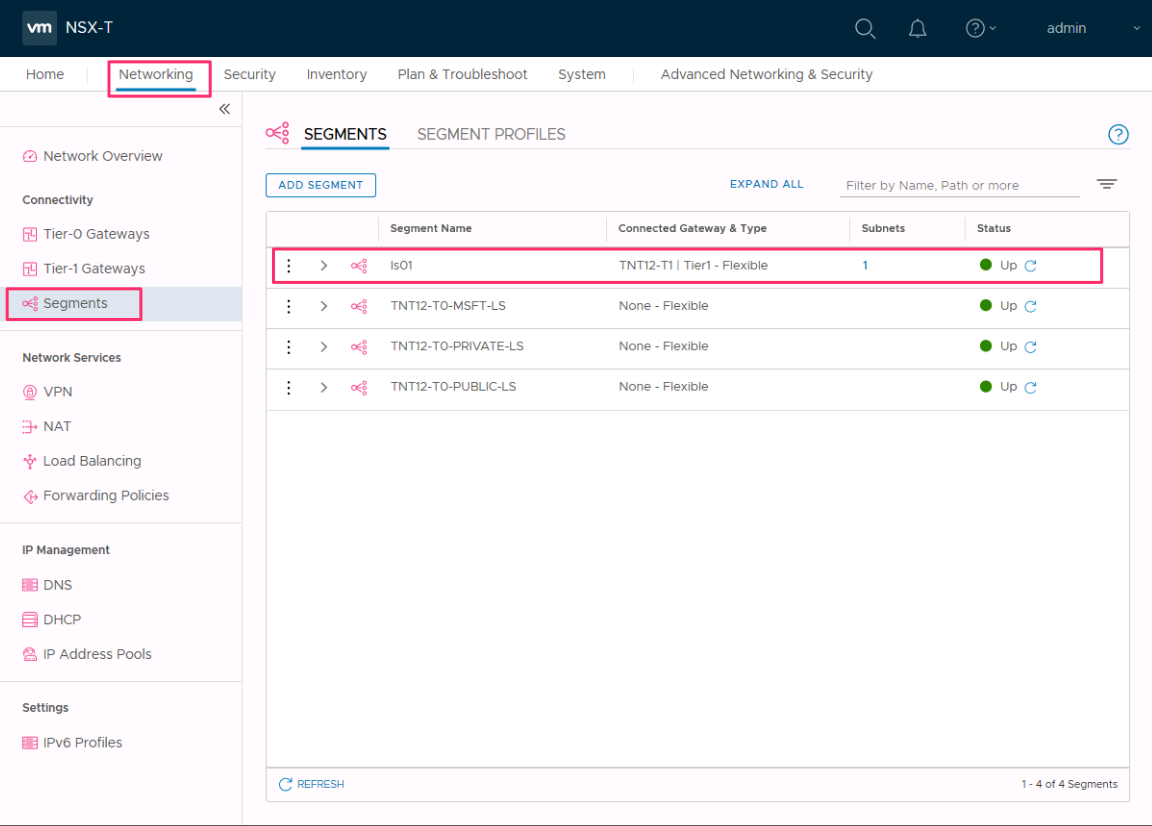

    Screenshot showing the confirmation and status of the new network segment is present in NSX-T.

  2. No vCenter Server, selecione Networking>SDDC-Datacenter.

    Screenshot showing the confirmation that the new network segment is present in vCenter Server.

Passos seguintes

Neste tutorial, criou um segmento de rede NSX-T para usar para VMs no vCenter Server.
