HPE Edgeline EL300

  • Artigo

Este artigo descreve o dispositivo HPE Edgeline EL300 para sensores OT ou consoles de gerenciamento locais.

Nota

Os dispositivos antigos são certificados, mas atualmente não são oferecidos como dispositivos pré-configurados.

Característica do aparelho Detalhes
Perfil de hardware L100
Desempenho Largura de banda máxima: 100 Mbps
Dispositivos máximos: 800
Especificações físicas Montagem: Kit de montagem, trilho Din
Portas: 5x RJ45
Status Suportado, Não disponível pré-configurado

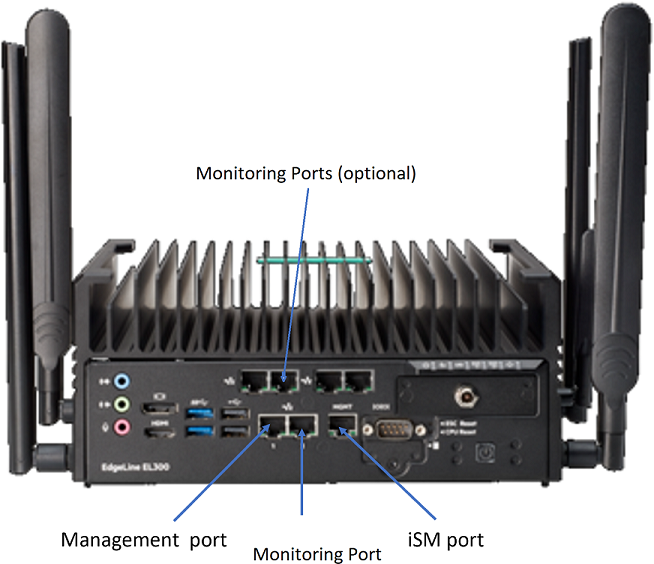

A imagem a seguir mostra uma visão do painel traseiro do HPE Edgeline EL300.

Foto do painel traseiro do EL300

Especificações

Componente Especificações técnicas
Construção Design em alumínio, sem ventoinha e à prova de pó
Dimensões (altura x largura x profundidade) 200,5 mm (7,9") de altura, 232 mm (9,14") de largura por 100 mm (3,9") de profundidade
Espessura 4,91 KG (10,83 libras)
CPU Intel Core i7-8650U (1.9GHz/4-core/15W)
Chipset Hub do controlador da plataforma Intel® Q170
Memória 8 GB DDR4 2133 MHz Ampla Temperatura SODIMM
Armazenamento 256-GB SATA 6G leitura intensiva M.2 2242 3 anos de garantia ampla temperatura SSD
Controlador de rede 6x portas Gigabit Ethernet da Intel® I219
Acesso ao dispositivo 4 USBs: Duas frentes; duas traseiras; 1 interno
Adaptador de alimentação 250V/10A
Montagem Kit de montagem, trilho Din
Temperatura de Funcionamento 0C a +70C
Humidade 10%~90%, sem condensação
Vibração 0,3 gramas 10 Hz a 300 Hz, 15 minutos por eixo - trilho Din
Choque 10G 10 ms, semi-seno, três para cada eixo. (Pulso positivo e negativo) – Din Rail

HPE Edgeline EL300 - Lista de materiais

Produto Description
P25828-B21 Sistema de borda convergente HPE Edgeline EL300 v2
P25828-B21 B19 Sistema de borda convergente HPE EL300 v2
P25833-B21 Kit de processador básico Intel Core i7-8650U (1.9GHz/4-core/15W) FIO para HPE Edgeline EL300
P09176-B21 HPE Edgeline 8 GB (1x8 GB) Dual Rank x8 DDR4-2666 SODIMM WT CAS-19-19-19 Kit de memória registada FIO
P09188-B21 HPE Edgeline 256-GB SATA 6G leitura intensiva M.2 2242 3 anos de garantia SSD de temperatura ampla
P04054-B21 Kit de ativação HPE Edgeline EL300 SFF para M.2
P08120-B21 Placa de transferência FIO HPE Edgeline EL300 12VDC
P08641-B21 Fonte de alimentação HPE Edgeline EL300 80W 12VDC
AF564A HPE C13 - SI-32 IL 250 V 10 Ampères Cabo de alimentação de 1,83 m
P25835-B21 Placa transportadora HPE EL300 v2 FIO
R1P49AAE HPE EL300 iSM Adv 3 anos 24x7 Sup_Upd E-LTU
P08018-B21 opcional Kit de suporte de baixo perfil HPE Edgeline EL300
P08019-B21 opcional Kit de montagem em trilho DIN HPE Edgeline EL300
P08020-B21 opcional Kit de montagem na parede HPE Edgeline EL300
P03456-B21 opcional Placa auxiliar HPE Edgeline 1-GbE TSN FIO de 4 portas

Instalação do HPE EdgeLine 300

Esta seção descreve como instalar o software Defender for IoT no dispositivo HPE EdgeLine 300.

A instalação inclui:

  • Habilitando o acesso remoto
  • Definindo as configurações do BIOS
  • Instalação do software Defender for IoT

Um usuário administrativo padrão é fornecido. Recomendamos que altere a palavra-passe durante a configuração da rede.

Nota

Os procedimentos de instalação só são relevantes se precisar de reinstalar o software num dispositivo pré-configurado ou se comprar o seu próprio hardware e configurar o dispositivo por conta própria.

Ativar acesso remoto

  1. Introduza o endereço IP do iSM no seu browser.

  2. Inicie sessão utilizando o nome de utilizador e palavra-passe predefinidos que se encontram no seu aparelho.

  3. Navegue até IPV4 de rede>com e sem fio

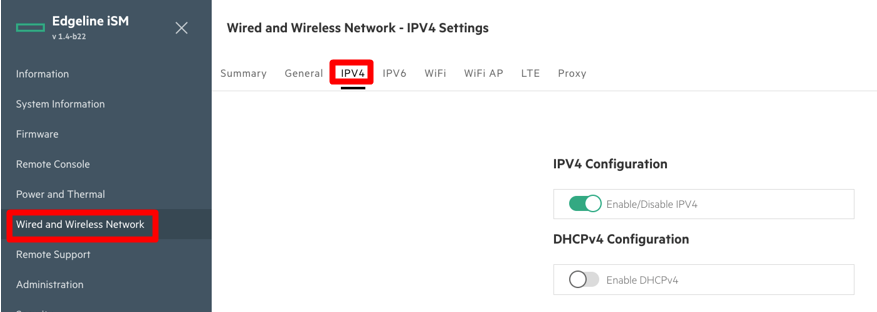

    Captura de ecrã do ecrã Rede com e sem fios.

  4. Desative a opção DHCP .

  5. Configure os endereços IPv4 como tal:

    • Endereço IPV4: 192.168.1.125
    • Máscara de sub-rede IPV4: 255.255.255.0
    • Gateway IPV4: 192.168.1.1

  6. Selecione Aplicar.

  7. Saia e reinicie o aparelho.

Configurar o BIOS

Este procedimento descreve como atualizar a configuração do BIOS HPE para sua implantação de OT.

Para configurar o BIOS:

  1. Ligue o aparelho e pressione F9 para entrar no BIOS.

  2. Selecione Avançado e role para baixo até Suporte CSM.

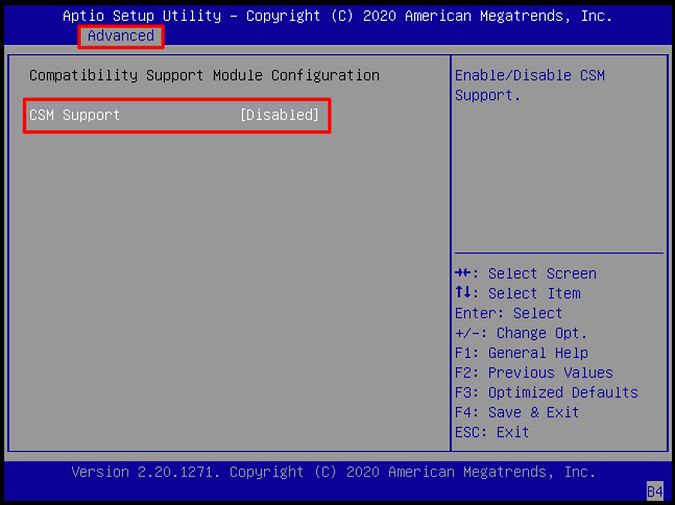

    Captura de ecrã a mostrar o menu Suporte CSM.

  3. Pressione Enter para ativar o Suporte a CSM.

  4. Vá para Armazenamento e pressione +/- para alterá-lo para Legado.

  5. Vá para Vídeo e pressione +/- para alterá-lo para Legado.

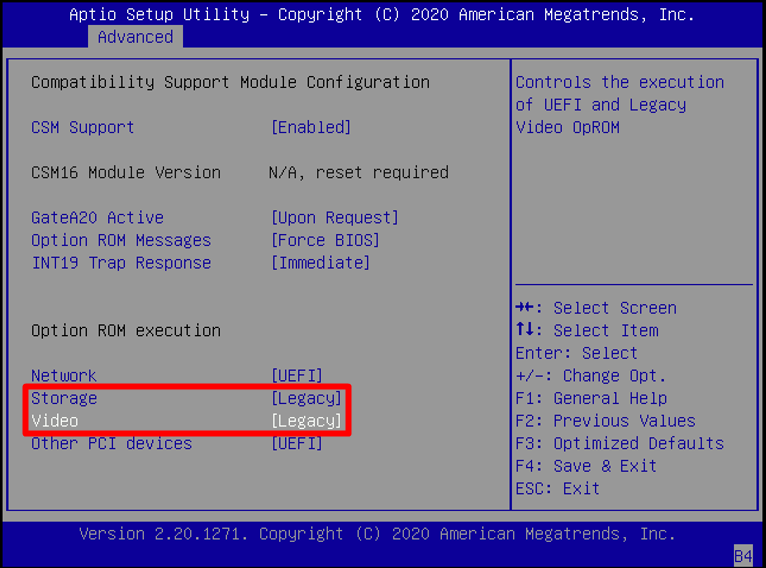

    Captura de ecrã a mostrar as opções de Armazenamento e Vídeo

  6. Vá para o modo de>inicialização selecione .

  7. Pressione +/- para alterá-lo para Legado.

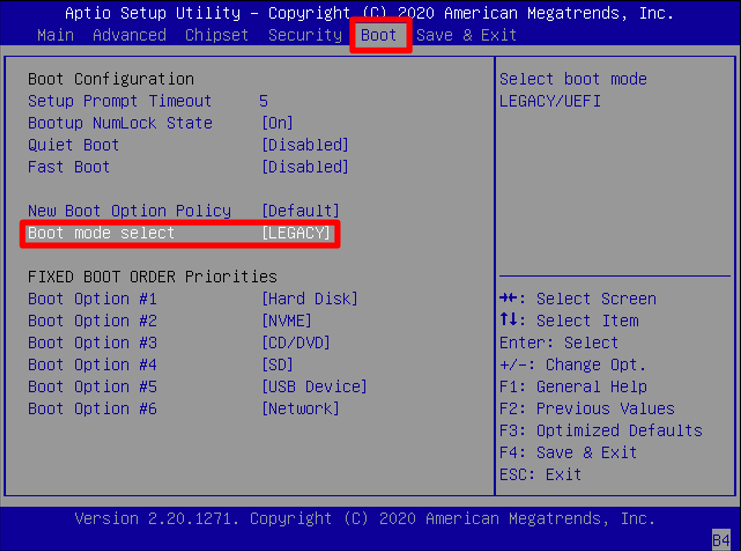

    Captura de ecrã do modo de arranque.

  8. Vá para Salvar & Sair.

  9. Selecione Salvar alterações e sair.

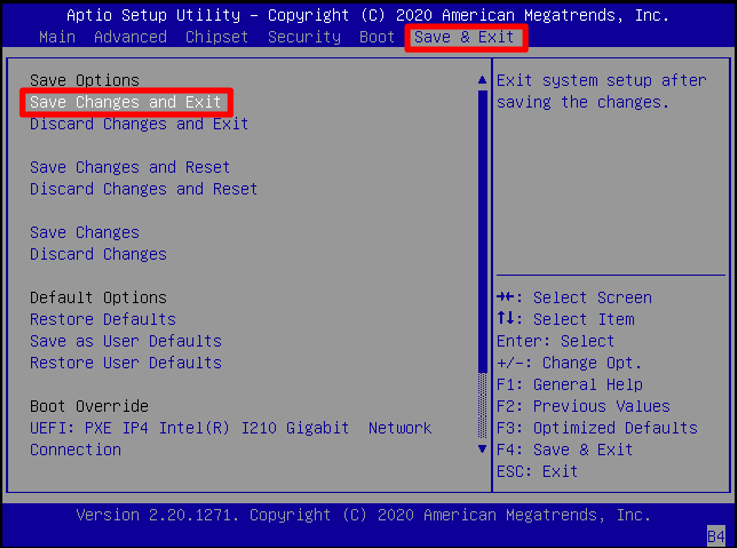

    Captura de ecrã da opção Guardar alterações e sair.

  10. Selecione Sim e o aparelho será reiniciado.

  11. Pressione F11 para entrar no menu de inicialização.

  12. Selecione o dispositivo com a imagem do sensor. DVD ou USB.

  13. Continue instalando o software Defender for IoT. Para obter mais informações, consulte Instalação do software Defender for IoT.

Próximos passos

Continue entendendo os requisitos do sistema para dispositivos físicos ou virtuais. Para obter mais informações, consulte Quais aparelhos eu preciso?.

Em seguida, use qualquer um dos seguintes procedimentos para continuar:
