Informações do Azure ExpressRoute com Informações de Rede

  • Artigo

Este artigo explica como as Informações de Rede podem ajudá-lo a ver as suas métricas e configurações do ExpressRoute num único local. Através das Informações de Rede, pode ver mapas topológicos e dashboards de estado de funcionamento que contêm informações importantes do ExpressRoute sem ter de concluir qualquer configuração adicional.

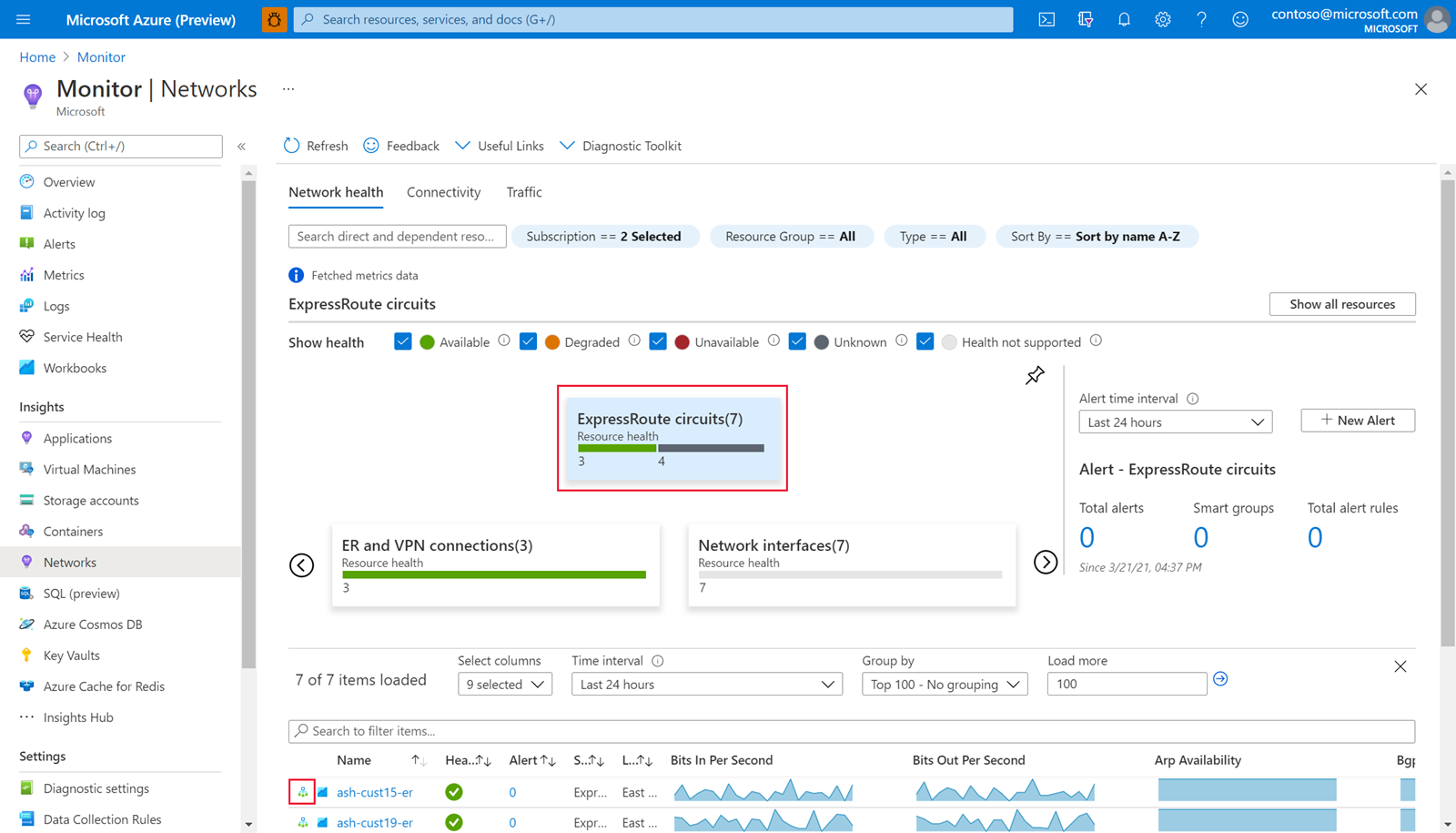

Captura de ecrã a mostrar a página de destino do Monitor de redes.

Visualizar dependências funcionais

  1. Navegue para a página Azure Monitor e, em seguida, selecione Redes.

    Captura de ecrã a mostrar a página de destino Monitorizar.

  2. Selecione o cartão Circuitos do ExpressRoute .

  3. Em seguida, selecione o botão de topologia do circuito que pretende ver.

    Captura de ecrã a mostrar a página de destino do monitor do ExpressRoute.

  4. A vista de dependência funcional fornece uma imagem clara da configuração do ExpressRoute, descrevendo a relação entre diferentes componentes do ExpressRoute (peerings, ligações, gateways).

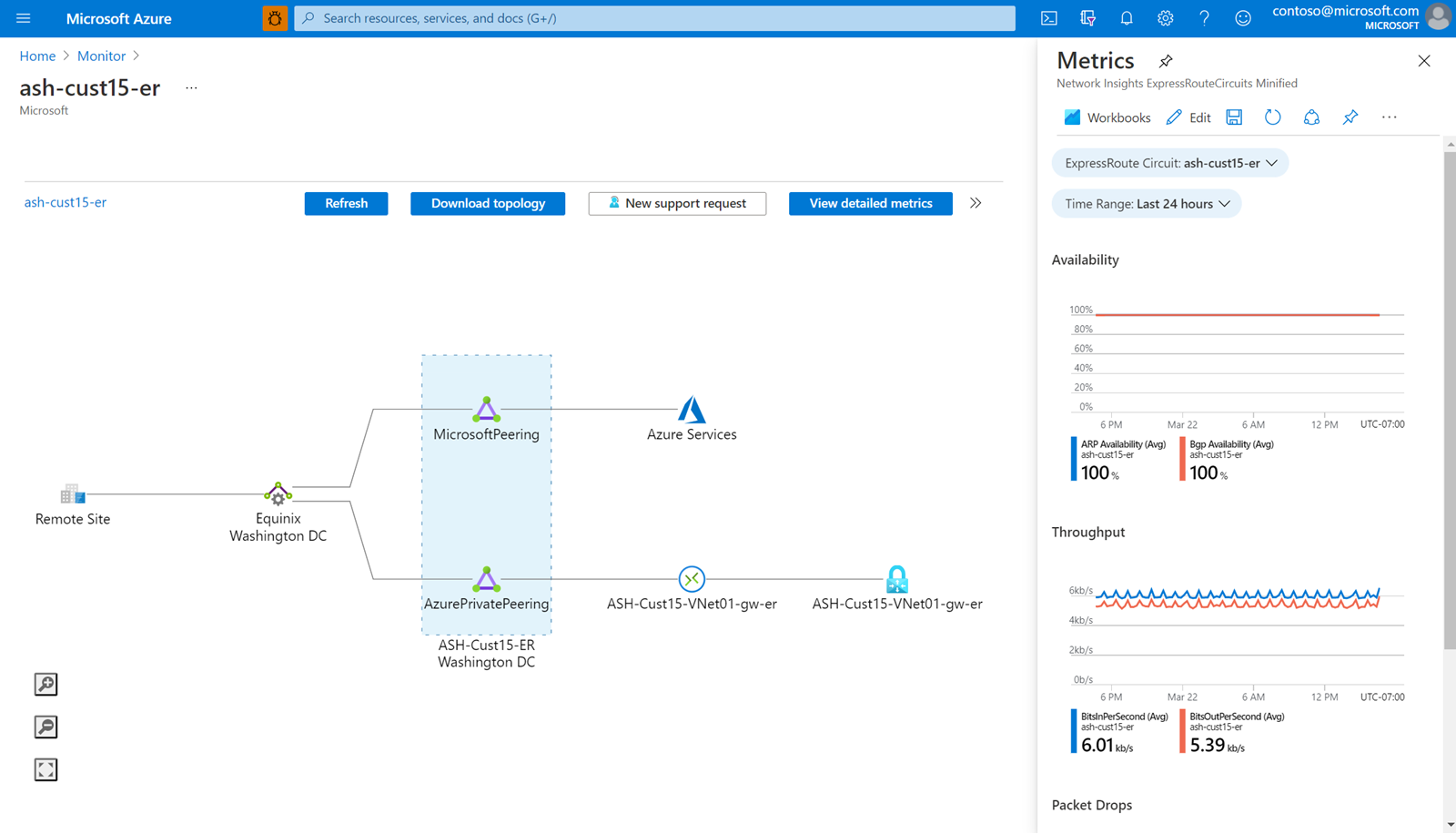

    Captura de ecrã da vista de topologia para informações de rede.

  5. Paire o cursor sobre qualquer componente no mapa de topologia para ver as informações de configuração. Por exemplo, paire o cursor sobre um componente de peering do ExpressRoute para ver detalhes como a largura de banda do circuito e a ativação do Alcance Global.

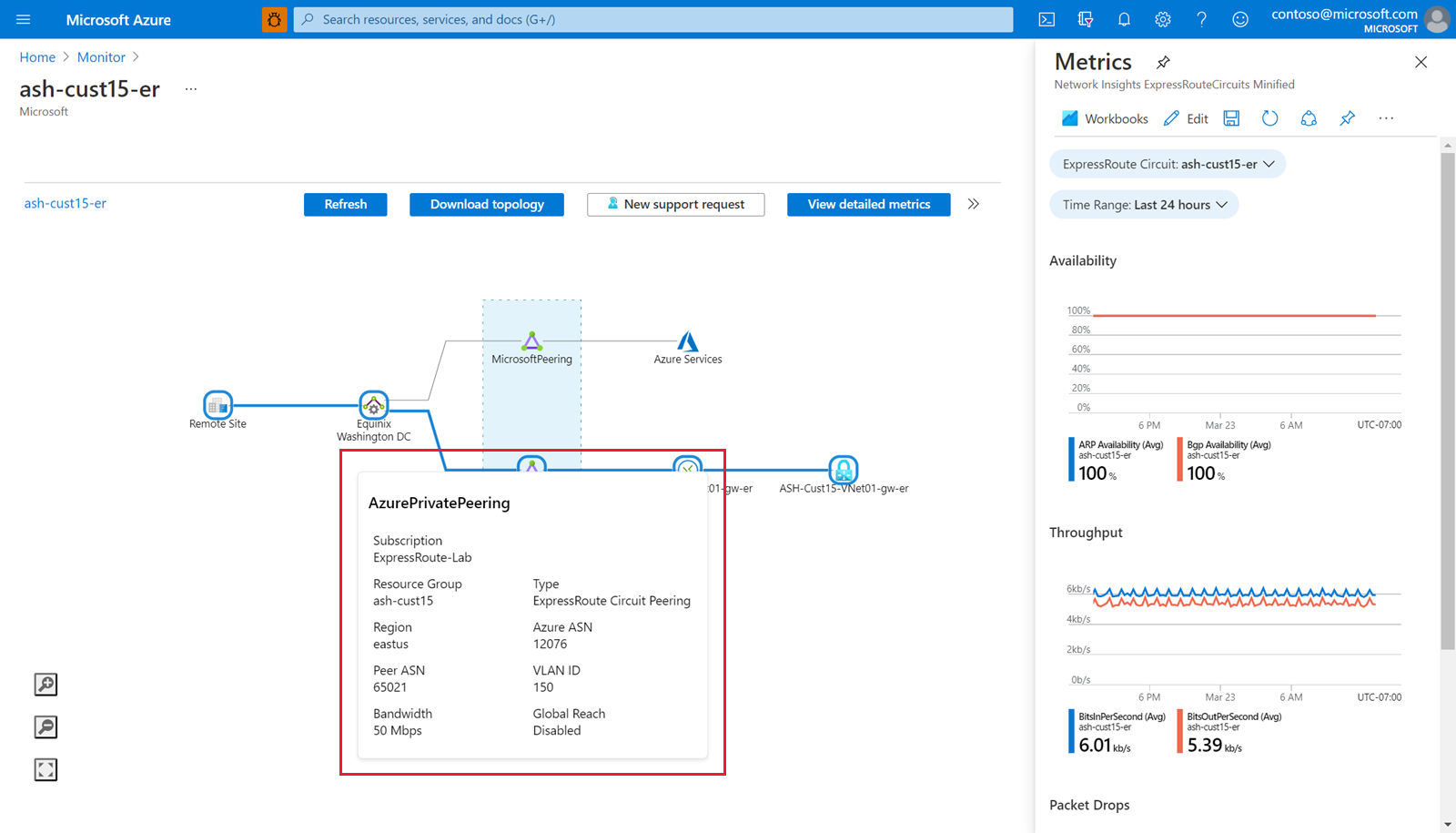

    Captura de ecrã a mostrar o cursor do rato sobre os recursos da vista de topologia.

Ver um dashboard de métricas detalhado e pré-carregado

Depois de rever a topologia da configuração do ExpressRoute com a vista de dependência funcional, selecione Ver métricas detalhadas para navegar para a vista de métricas detalhada para compreender o desempenho do circuito. Esta vista oferece uma lista organizada de recursos ligados e um dashboard avançado de métricas importantes do ExpressRoute.

A secção Recursos Ligados lista os gateways do ExpressRoute ligados e os peerings configurados, que pode selecionar para navegar para a página de recursos correspondente.

Captura de ecrã a mostrar o recurso ligado na página de monitorização.

A secção Métricas do ExpressRoute inclui gráficos de métricas de circuito importantes em todas as categorias de Disponibilidade, Débito, Remoção de Pacotes e Métricas de Gateway.

Disponibilidade

O separador Disponibilidade controla a disponibilidade do ARP e do BGP, traçando os dados para o circuito como uma ligação individual e completa (primária e secundária).

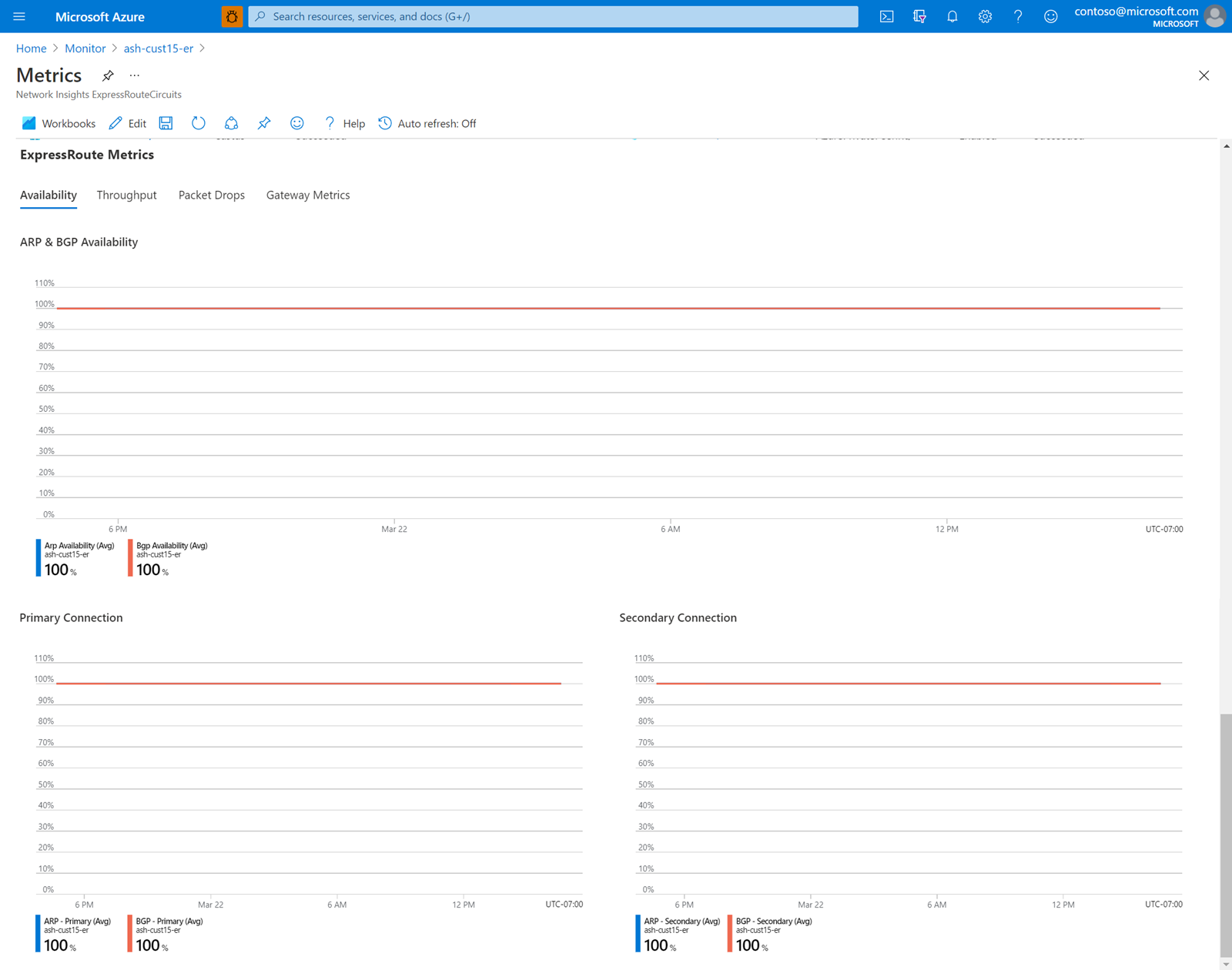

Captura de ecrã a mostrar os gráficos de métricas de disponibilidade.

Nota

Durante a manutenção entre o edge da Microsoft e a rede principal, a disponibilidade do BGP aparecerá inativa, mesmo que a sessão de BGP entre o edge do cliente e o microsoft edge permaneça elevada. Para obter informações sobre a manutenção entre a microsoft edge e a rede principal, certifique-se de que tem os alertas de manutenção ativados e configurados.

Débito

Da mesma forma, o separador Débito desenha o débito total de tráfego de entrada e saída para o circuito em bits/segundo. Também pode ver o débito de ligações individuais e cada tipo de peering configurado.

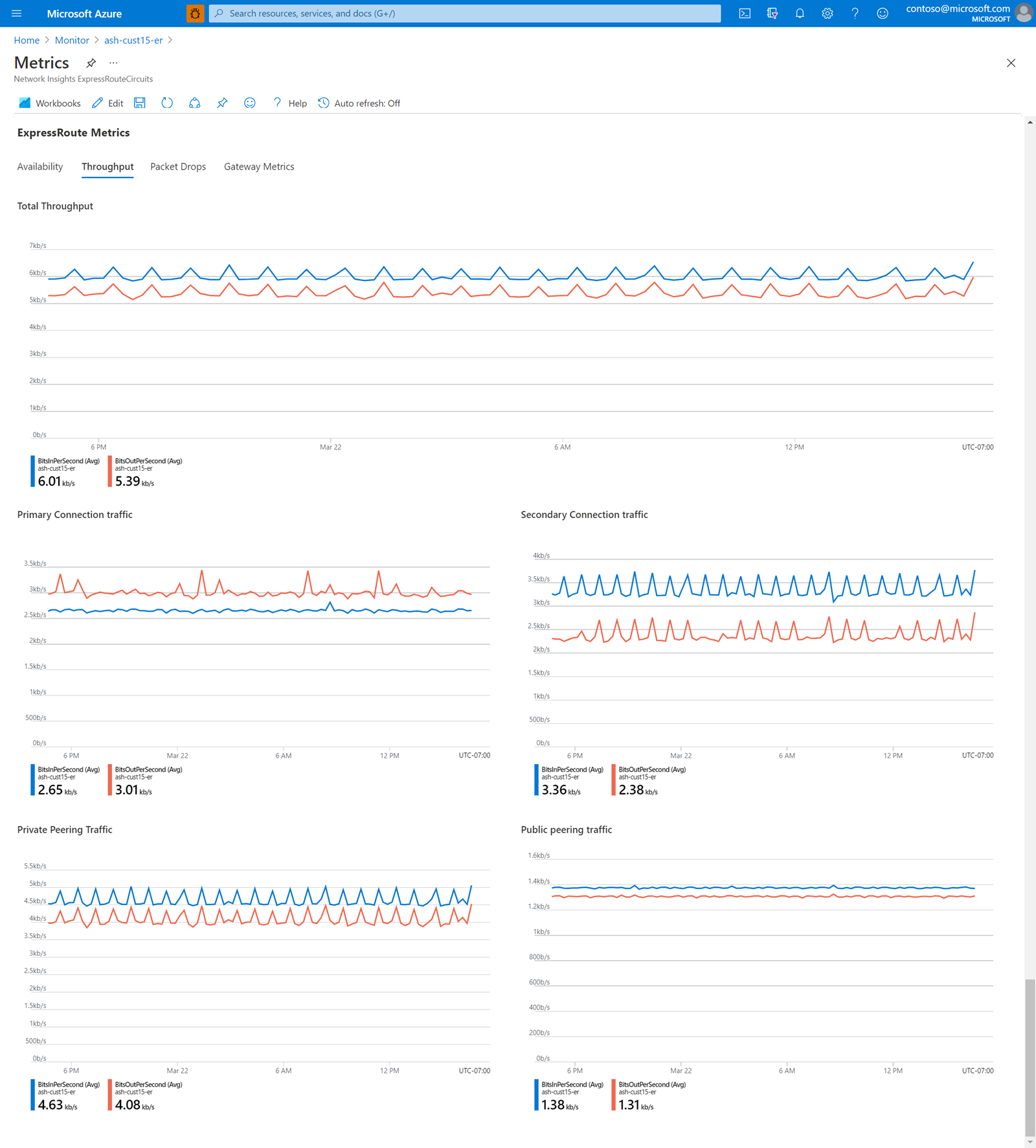

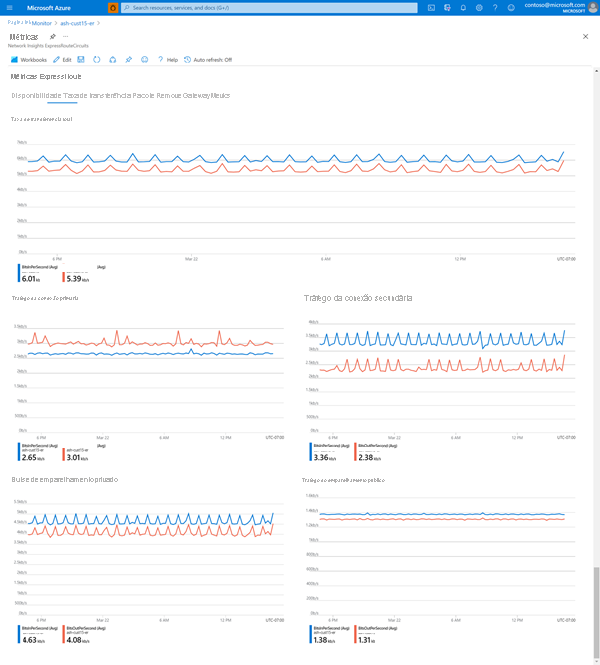

Captura de ecrã a mostrar os gráficos de métricas de débito.

Remoção de Pacotes

O separador Remoção de Pacotes desenha os bits/segundo removidos para o tráfego de entrada e saída através do circuito. Este separador fornece uma forma fácil de monitorizar problemas de desempenho que podem ocorrer se precisar ou exceder regularmente a largura de banda do circuito.

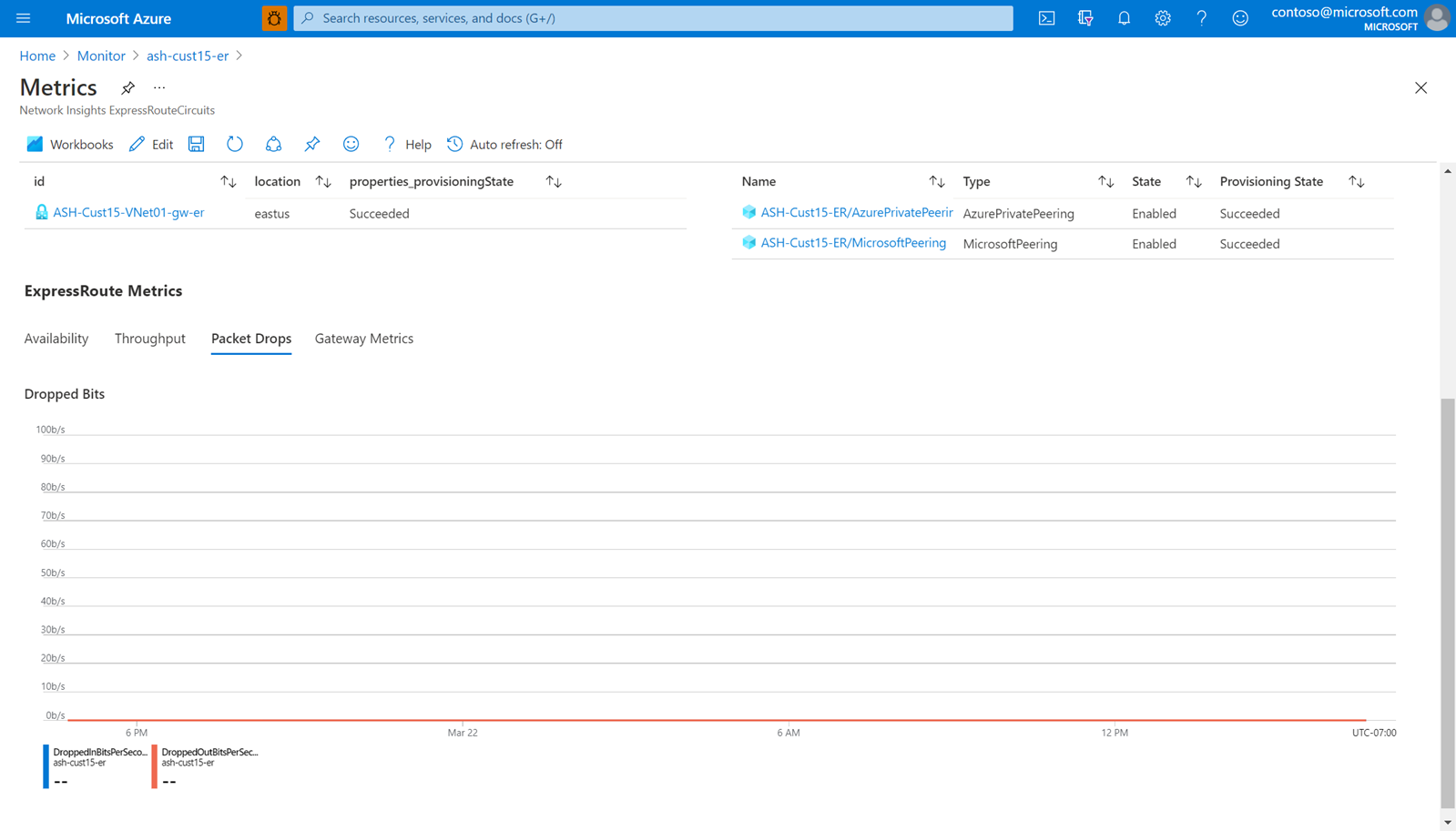

Captura de ecrã a mostrar gráficos de pacotes removidos.

Métricas do Gateway

Por fim, o separador Métricas do Gateway é preenchido com gráficos de métricas principais para um gateway do ExpressRoute selecionado (na secção Recursos Ligados). Utilize este separador quando precisar de monitorizar a conectividade a redes virtuais específicas.

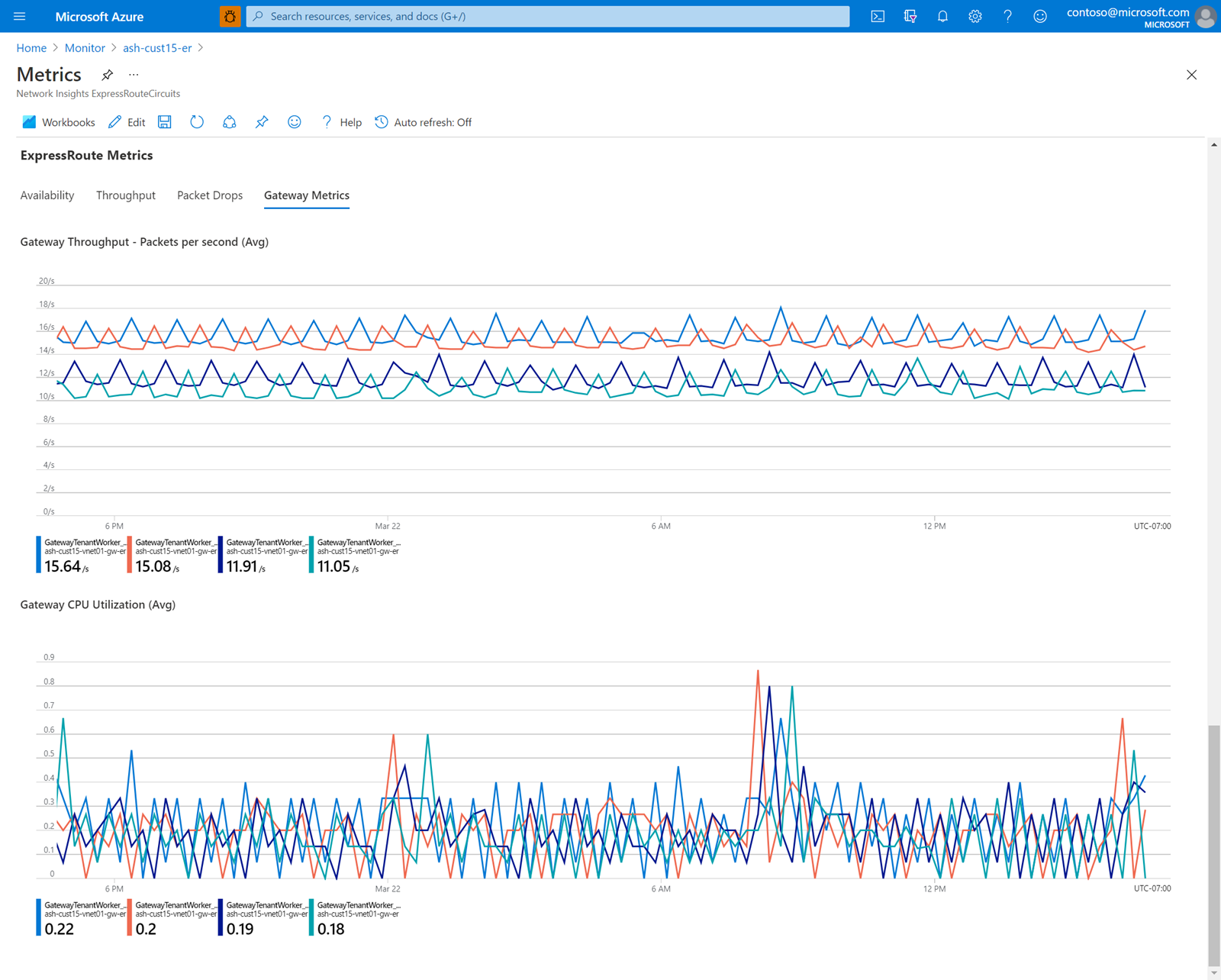

Captura de ecrã a mostrar o débito do gateway e as métricas da CPU.
