Como utilizar o explorador de dados para analisar dados do dispositivo

O Azure IoT Central fornece ricas capacidades de análise para analisar tendências históricas e correlacionar a telemetria dos seus dispositivos. Para começar, selecione Data Explorer no painel esquerdo.

Nota

Apenas os utilizadores de uma função que tenham as permissões necessárias podem ver, criar, editar e eliminar consultas. Para saber mais, consulte Gerir os utilizadores e funções na sua aplicação IoT Central.

Para aprender a consultar os dispositivos utilizando a API IoT Central REST, consulte Como utilizar a API IoT Central REST para consultar dispositivos.

Compreender a UI exploradora de dados

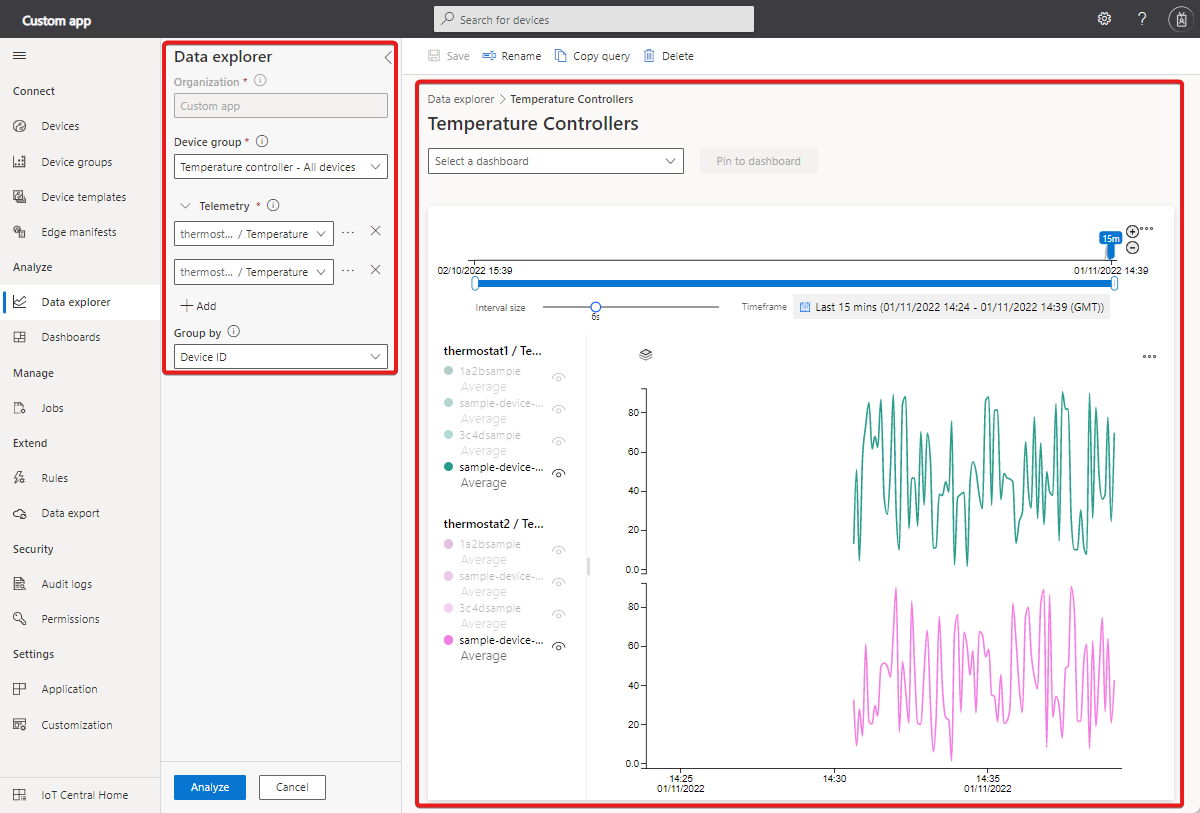

A interface de utilizador analítica tem três componentes principais:

  • Painel de configuração de dados: No painel de configuração, selecione o grupo de dispositivos para o qual pretende analisar os dados. Em seguida, selecione a telemetria que pretende analisar e selecione o método de agregação para cada telemetria. O controlo Grupo Por ajuda a agrupar os dados utilizando as propriedades do dispositivo como dimensões.

    Dica

    Se o seu dispositivo utilizar organizações, os grupos de dispositivos que vê dependem da adesão à organização.

  • Controlo do tempo: Utilize o controlo de tempo para selecionar a duração para a qual pretende analisar os dados. Pode arrastar qualquer extremidade do deslize de tempo para selecionar o intervalo de tempo. O controlo de tempo também tem um deslizador de tamanho de intervalo que controla o balde ou o tamanho do intervalo utilizado para agregar os dados.

  • Controlo de gráficos: O controlo do gráfico visualiza os dados como um gráfico de linha. Pode alternar a visibilidade de linhas específicas interagindo com a lenda do gráfico.

    Screenshot que mostra as três áreas da UI explorador de dados.

Consultar os seus dados

Escolha um grupo de Dispositivos para começar e, em seguida, a telemetria que pretende analisar. Quando terminar, selecione Analisar para começar a visualizar os seus dados:

  • Grupo de dispositivos: Um grupo de dispositivos é um grupo definido pelo utilizador dos seus dispositivos. Por exemplo, todos os frigoríficos em Oakland, ou Todas as turbinas eólicas da versão 2.0.

  • Telemetria: Selecione a telemetria que pretende analisar e explorar. Pode selecionar vários tipos de telemetria para analisar em conjunto. O método de agregação padrão é definido para média para tipos de dados numéricos e contar para cordas. Os métodos de agregação para tipos de dados numéricos são médios, máximos, mínimos, contagem e, soma. O Conde é o único método de agregação para cordas.

    Nota

    Os pontos de dados históricos só são mostrados quando as condições da consulta são verdadeiras. Por exemplo, um dispositivo foi atualizado de Modelo1 para Modelo2 ontem. Hoje, se consultar grupos de dispositivos que contenham dispositivos Template1 , vê os dados do dispositivo de ontem e antes. Se consultar grupos de dispositivos que contenham dispositivos Template2 , vê o dispositivo e os dados a partir do momento em que foi atualizado.

  • Grupo por: O Grupo por controlo ajuda a agrupar os dados utilizando as propriedades do dispositivo como dimensões. A telemetria do dispositivo e as propriedades são combinadas com propriedades na nuvem quando o dispositivo envia dados. Se a propriedade da nuvem ou do dispositivo for atualizada, então você vê a telemetria agrupada por diferentes valores na tabela.

    Dica

    Para visualizar os dados de cada dispositivo separadamente, selecione O Id do Dispositivo no Grupo por controlo.

Interaja com os seus dados

Depois de ter consultado os seus dados, pode visualizá-lo na tabela de linhas. Pode mostrar ou ocultar telemetria, alterar a duração do tempo ou ver os dados numa grelha.

Selecione Guardar para guardar uma consulta analítica. Mais tarde, pode recuperar todas as consultas que guardou.

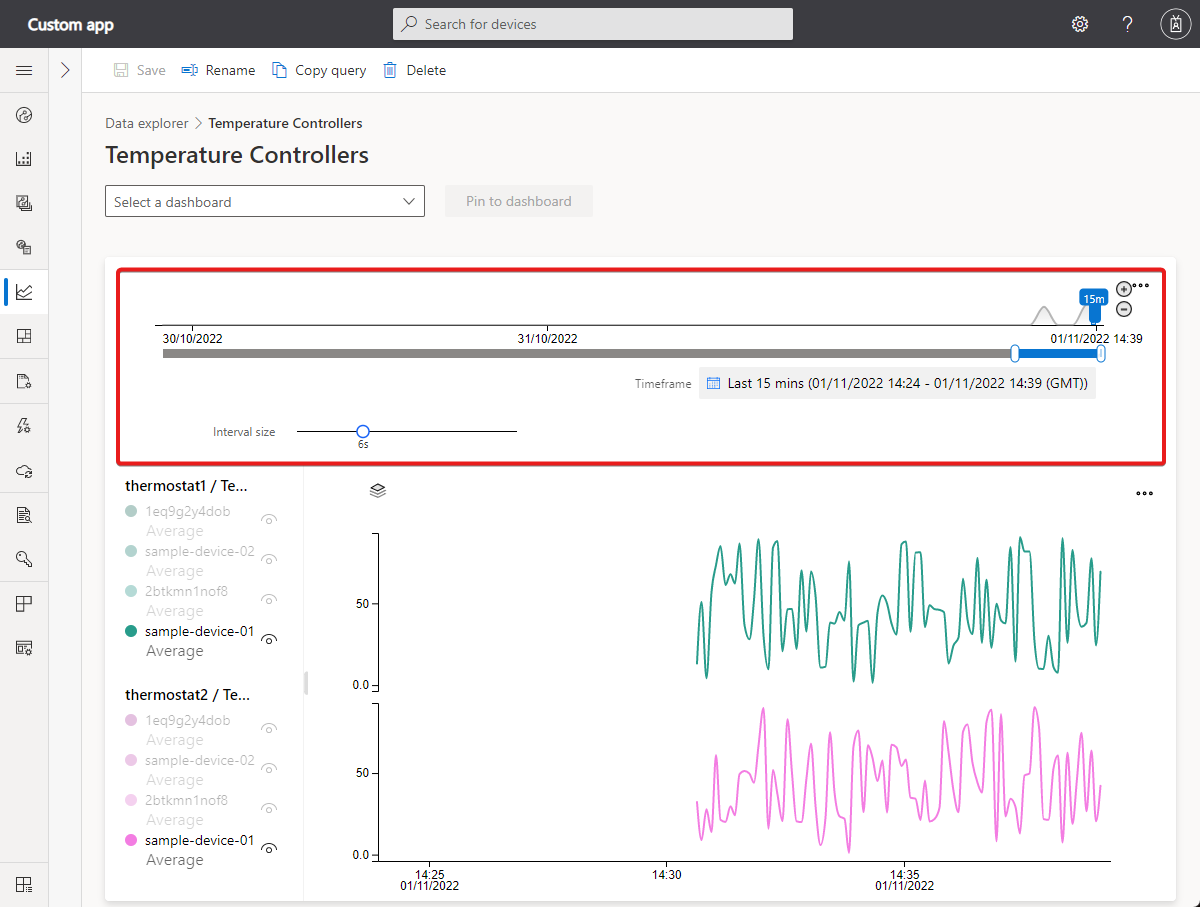

  • Painel de editores de tempo: Por defeito, vê os dados do último dia. Pode arrastar qualquer extremidade do slider para alterar a duração do tempo. Também pode utilizar o controlo do calendário para selecionar um dos baldes de tempo predefinidos ou selecionar um intervalo de tempo personalizado. O controlo de tempo também tem um deslizador de tamanho de intervalo que controla o tamanho do intervalo utilizado para agregar os dados.

    Screenshot que mostra o painel de editores de tempo.

    • Ferramenta de slider de gama de data interior: Utilize os dois comandos de ponto final para realçar o intervalo de tempo que deseja. O intervalo de datas interiores é limitado pelo controlo do deslizamento de data exterior.

    • Controlo do slider da gama de datas exteriores: Utilize os controlos do ponto final para selecionar o intervalo de datas exteriores disponível para o controlo do intervalo de data interior.

    • Aumentar e diminuir os botões de intervalo de data: Aumente ou diminua o seu tempo, selecionando qualquer um dos botões para o intervalo que deseja.

    • Deslizador de tamanho de intervalo: Utilize o deslizador para fazer zoom dentro e fora de intervalos ao longo do mesmo período de tempo. Este controlo proporciona um controlo mais preciso do movimento entre grandes fatias de tempo. Você pode usá-lo para ver visões granulares e de alta resolução dos seus dados, mesmo até milissegundos. O ponto de partida padrão do slider dá-lhe uma visão ideal dos dados da sua seleção. Esta visão equilibra a resolução, a velocidade de consulta e a granularidade.

    • Prazo: Utilize este controlo para selecionar os intervalos de data e hora que pretende. Também pode utilizar o controlo para alternar entre diferentes fusos horários. Depois de escoar as alterações a aplicar no seu espaço de trabalho atual, selecione Save.

    Dica

    O tamanho do intervalo é determinado dinamicamente com base no tempo de tempo selecionado. Períodos de tempo menores permitem agregar os dados em intervalos muito granulares de até alguns segundos.

  • Lenda do gráfico: A lenda do gráfico mostra a telemetria selecionada na tabela. Passe por cima de um item sobre a lenda para o pôr em foco na tabela. Quando utiliza o Grupo por, a telemetria é agrupada pelos valores da dimensão selecionada. Pode alternar a visibilidade de cada tipo de telemetria ou clicar no nome de grupo para alternar a visibilidade do grupo.

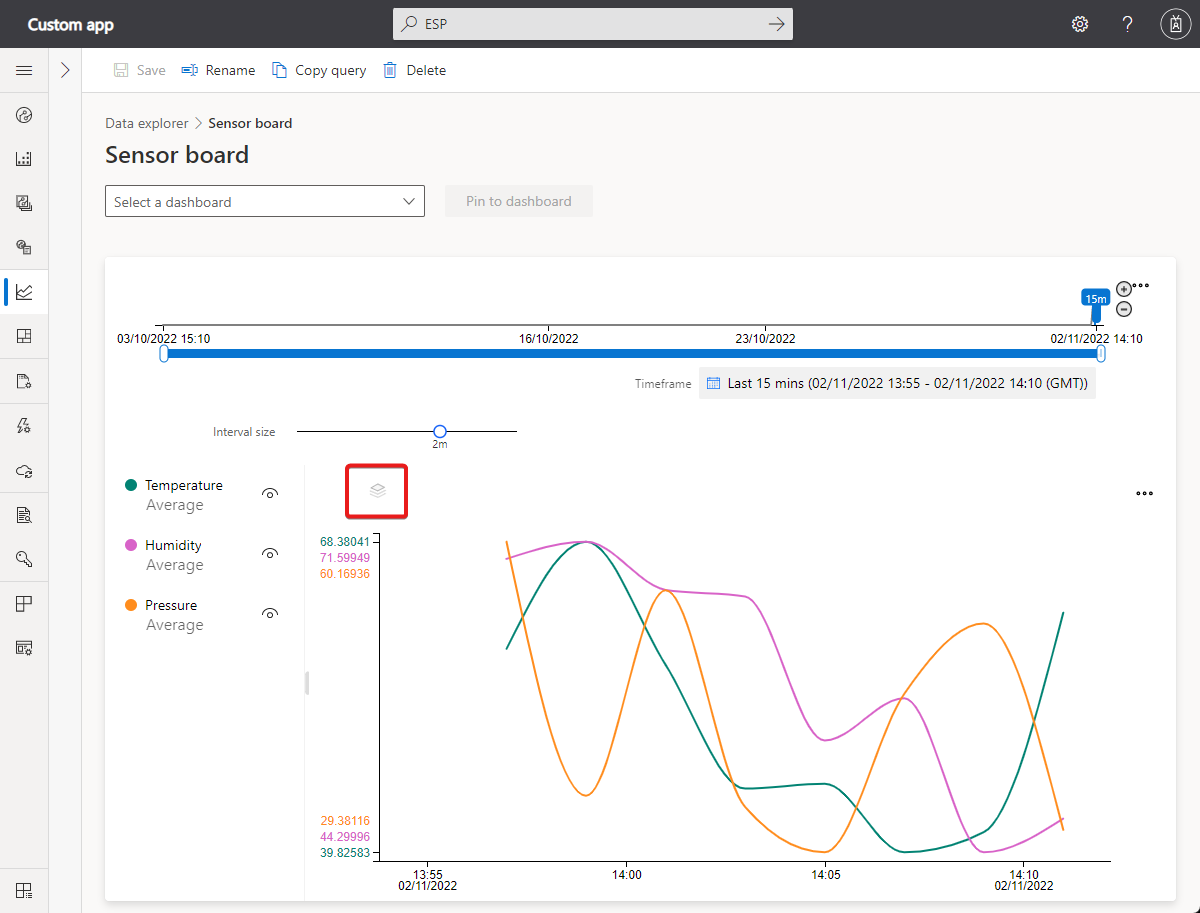

  • Controlo do formato do eixo Y: O modo y-axis passa pelas opções de visualização y-axis disponíveis. Este controlo só está disponível quando estiver a visualizar vários tipos de telemetria. Os três modos são:

    • Empilhado: Um gráfico para cada tipo de telemetria é empilhado e cada gráfico tem o seu próprio eixo y. Este é o modo predefinido.
    • Partilhado: Um gráfico para cada tipo de telemetria é traçado contra o mesmo eixo y.
    • Sobreposição: Utilize este modo para empilhar várias linhas no mesmo eixo y, com os dados do eixo y a mudarem com base na linha selecionada.

    Uma imagem que destaca o controlo do eixo y.

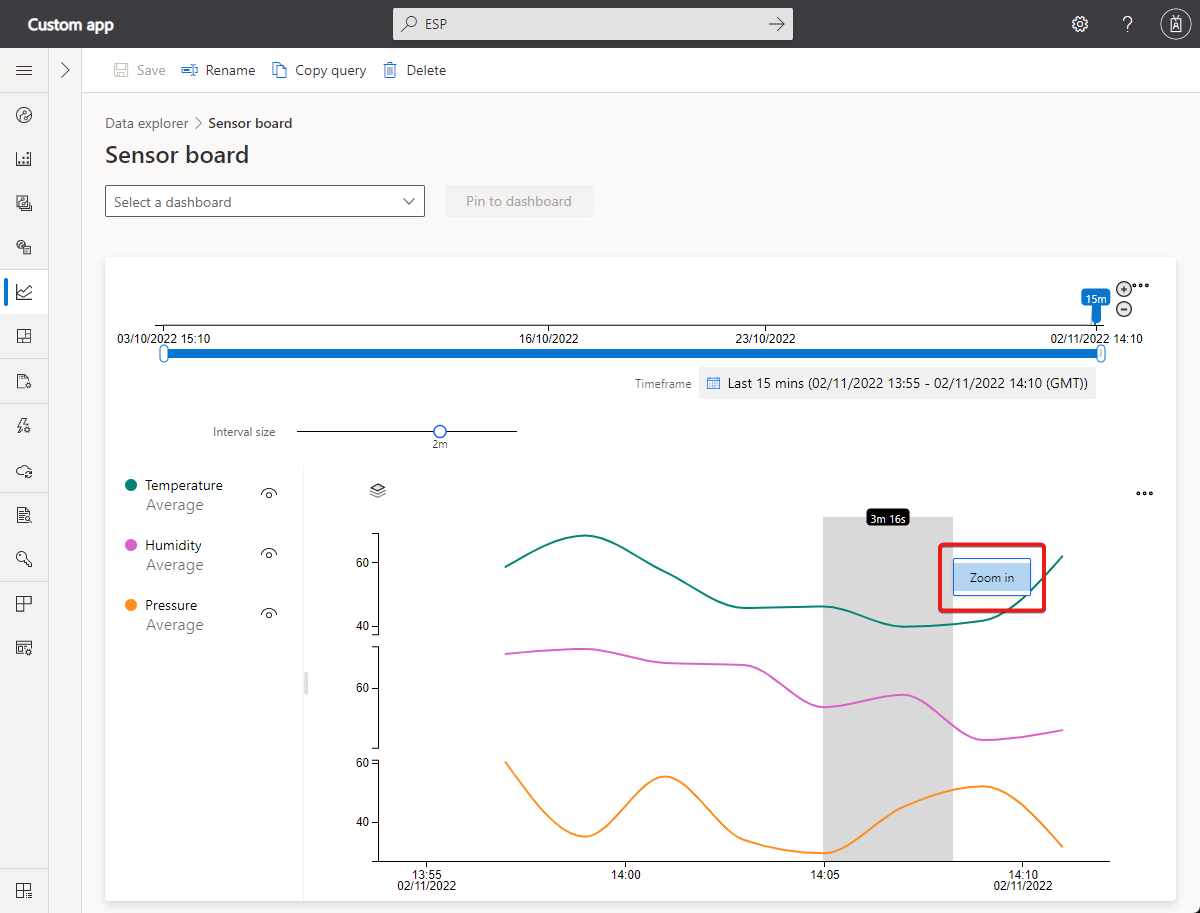

  • Controlo de zoom: O controlo de zoom permite-lhe aprofundar os seus dados. Se encontrar um período de tempo em que gostaria de se concentrar dentro do conjunto de resultados, utilize o ponteiro do rato para realçar a área. Em seguida, selecione Zoom in.

    Uma imagem que mostra o uso do controlo de zoom.

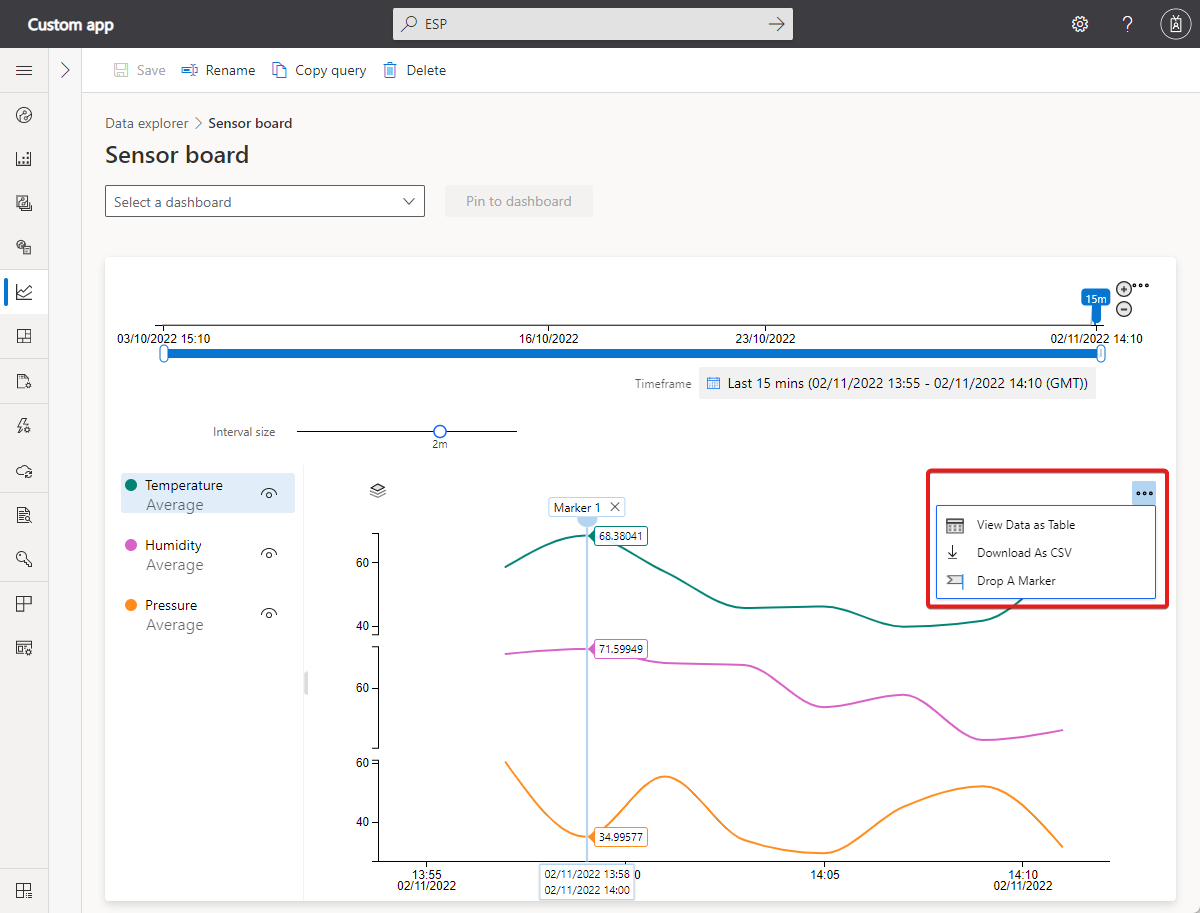

Selecione a elipse, para mais controlos de gráficos:

  • Ver Dados como Tabela: Exiba os seus resultados num formato de tabela que lhe permite ver o valor de cada ponto de dados.

  • Descarregue como CSV: Exporte os seus resultados como um ficheiro de valores separados por vírgula (CSV). O ficheiro CSV contém dados para cada dispositivo. Os resultados são exportados utilizando o intervalo e o prazo especificados.

  • Deixe cair um marcador: O controlo do marcador de gota permite-lhe ancorar certos pontos de dados na tabela. É útil quando se tenta comparar dados para várias linhas em diferentes períodos de tempo.

    Uma screenshot que mostra como aceder aos controlos adicionais do gráfico.

Passos seguintes

Agora que aprendeu a visualizar os seus dados com as capacidades de análise incorporadas, um passo sugerido é aprender a exportar dados de IoT para destinos em nuvem usando o Blob Storage.
