Criar e gerir dashboards

O painel de instrumentos de organização predefinido é a página que carrega quando vai pela primeira vez à sua aplicação. Como administrador, pode criar mais dashboards de organização que estejam associados a uma organização específica. Um dashboard de organização só é visível para os utilizadores que tenham acesso à organização a que o dashboard está associado. Apenas os utilizadores de um papel que tenha permissões de dashboard de organização podem criar, editar e eliminar dashboards de organização.

Dica

Pode ver com que organização está associado um dashboard nas definições do painel de instrumentos.

Todos os utilizadores podem criar dashboards pessoais, visíveis apenas para si mesmos. Os utilizadores podem alternar entre a organização e os dashboards pessoais.

Create a dashboard (Criar um dashboard)

A imagem que se segue mostra o painel de instrumentos numa aplicação criada a partir do modelo de Aplicação Personalizada . Se estiver numa função com as permissões apropriadas, pode personalizar o painel de instrumentos predefinido. Para criar um novo painel de instrumentos de raiz, selecioneVá para o catálogo do painel de instrumentos e, em seguida, +Novo. Para criar um novo painel de instrumentos copiando o painel de instrumentos atual, selecione Copy:

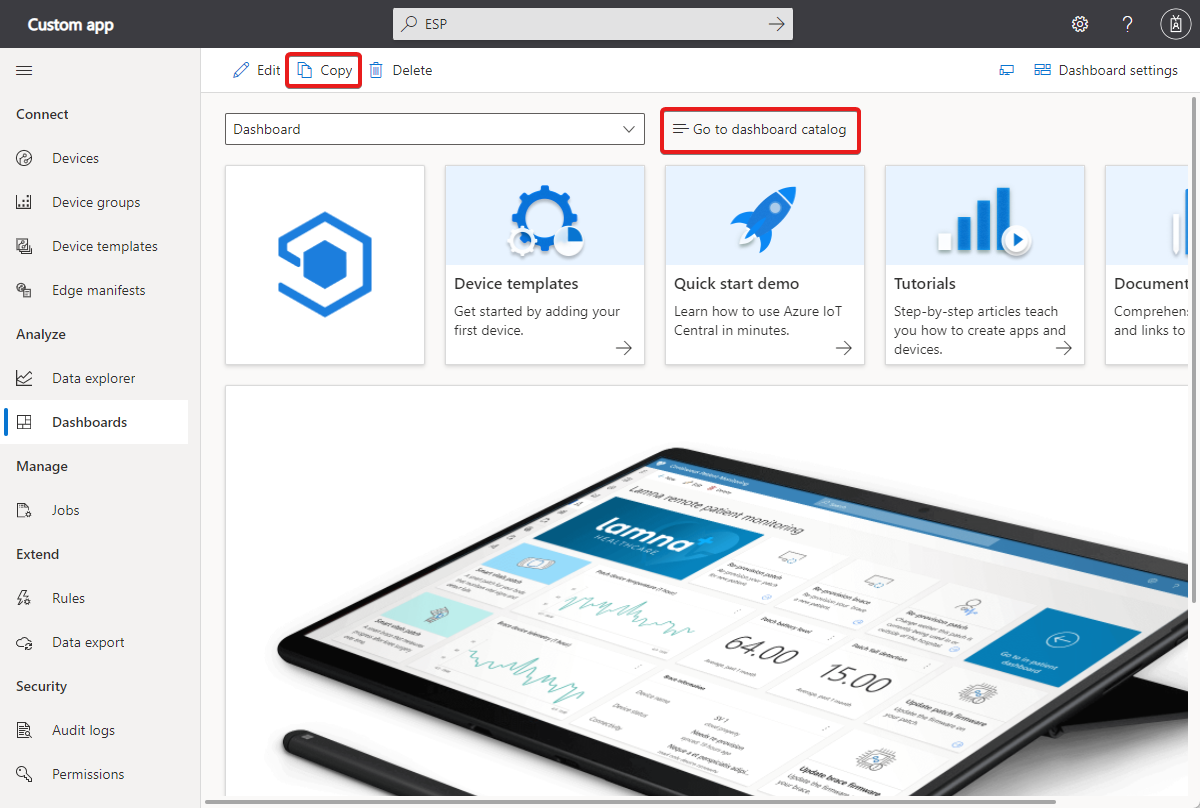

Screenshot que mostra as opções para criar um novo dashboard.

No painel de instrumentos Create ou Duplicate dashboard, dê ao seu painel um nome e selecione a Organização ou a Personal como o tipo de painel de instrumentos. Se estiver a criar um dashboard de organização, escolha a organização com a qual o dashboard está associado. Um dashboard de organização e seus azulejos apenas mostram os dispositivos que são visíveis para a organização e qualquer uma das suas suborganizações.

Depois de criar o painel de instrumentos, escolha itens da biblioteca para adicionar ao painel de instrumentos. A biblioteca contém os azulejos e os primitivos do painel de instrumentos que utiliza para personalizar o painel de instrumentos:

Screenshot que mostra a biblioteca do painel.

Se for um administrador, pode criar um dashboard pessoal ou um painel de instrumentos de organização. Os utilizadores vêem os dashboards da organização associados à organização a que estão atribuídos. Todos os utilizadores podem criar dashboards pessoais, visíveis apenas para si mesmos.

Dica

Precisa de ter pelo menos um modelo de dispositivo na sua aplicação para poder adicionar azulejos que mostrem informações do dispositivo.

Gerir dashboards

Pode ter vários dashboards pessoais e alternar entre eles ou escolher entre um dos dashboards da organização:

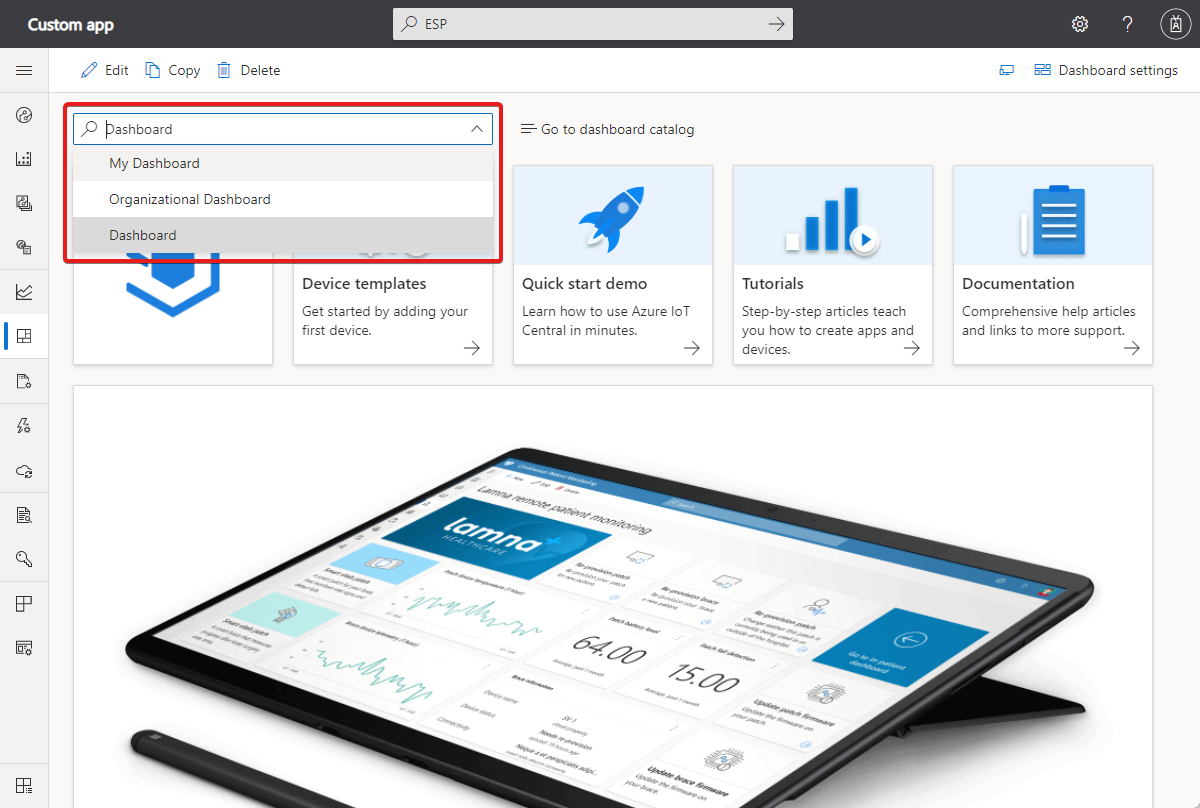

Screenshot que mostra como alternar entre os dashboards.

Pode editar os seus dashboards pessoais e apagar dashboards de que não precisa. Se tiver as permissões corretas, também pode editar ou eliminar dashboards de organização.

Também pode gerir os dashboards do catálogo selecionando o catálogo Go to dashboard.

Adicionar mosaico

Para personalizar o painel de instrumentos atual, selecione Editar.

Depois de selecionar Editar, o painel de instrumentos está no modo de edição . Pode utilizar as ferramentas no painel De azulejos adicionar um painel de azulejos ao tablier. Pode personalizar e remover azulejos no próprio tablier. Por exemplo, para adicionar um azulejo de gráfico de linha para rastrear os valores da telemetria relatados por um ou mais dispositivos ao longo do tempo:

  1. Selecione Iniciar com um gráfico visual, de linha e, em seguida, adicione azulejos, ou basta arrastar o azulejo para a tela.

  2. Para editar o azulejo, selecione o seu ícone de lápis . Introduza um Título e selecione um Grupo de Dispositivos. Na lista de Dispositivos , selecione os dispositivos a apresentar no azulejo.

  3. Depois de selecionar todos os dispositivos para aparecer no azulejo, selecione Update.

  4. Depois de terminar de adicionar e personalizar azulejos no painel de instrumentos, selecione Save.

Personalizar azulejos

Para editar um azulejo, tem de estar no modo de edição. Os diferentes tipos de azulejos têm diferentes opções para personalização:

  • O botão quadrado permite-lhe redimensionar o azulejo.

  • O botão de lápis permite-lhe editar a visualização. Por exemplo, para um gráfico de linha pode optar por mostrar a lenda e os eixos e escolher o intervalo de tempo para traçar.

  • O botão de cópia permite criar uma duplicação do azulejo.

Tipos de azulejos

Esta tabela descreve os tipos de azulejos que pode adicionar a um dashboard:

Mosaico Description
KPI Apresentar valores de telemetria agregados para um ou mais dispositivos durante um período de tempo. Por exemplo, pode usá-los para mostrar a temperatura máxima e a pressão alcançada para um ou mais dispositivos durante a última hora.
Último valor conhecido Apresente os valores de telemetria mais recentes para um ou mais dispositivos. Por exemplo, pode utilizar este azulejo para mostrar os valores de temperatura, pressão e humidade mais recentes para um ou mais dispositivos.
Gráfico de linhas Defina um ou mais valores de telemetria agregados para um ou mais dispositivos durante um período de tempo. Por exemplo, pode apresentar um gráfico de linha para traçar a temperatura média e a pressão de um ou mais dispositivos durante a última hora.
Gráfico de barras Defina um ou mais valores de telemetria agregados para um ou mais dispositivos durante um período de tempo. Por exemplo, pode apresentar um gráfico de barras para mostrar a temperatura média e a pressão de um ou mais dispositivos durante a última hora.
Gráfico circular Apresente um ou mais valores de telemetria agregados para um ou mais dispositivos durante um período de tempo.
Mapa térmico Informação de exibição, representada em cores, sobre um ou mais dispositivos.
História do evento Exiba os eventos para um dispositivo durante um período de tempo. Por exemplo, pode usá-los para mostrar todos os eventos abertos e de fecho da válvula para um ou mais dispositivos durante a última hora.
História do Estado As alterações de estado de lista e de visualização para a telemetria estatal.
Gráfico de eventos Exiba eventos de telemetria durante um ou mais dispositivos durante um período de tempo. Por exemplo, pode utilizar este azulejo para exibir propriedades como as alterações de temperatura de um dispositivo.
Gráfico do estado O enredo muda para um ou mais dispositivos durante um período de tempo. Por exemplo, pode utilizar este azulejo para exibir propriedades como as alterações de temperatura de um dispositivo.
Propriedade Exiba os valores atuais para propriedades e propriedades na nuvem para um ou mais dispositivos. Por exemplo, pode utilizar este azulejo para exibir propriedades do dispositivo, como o fabricante ou a versão firmware.
Mapa (propriedade) Mostrar a localização de um ou mais dispositivos num mapa.
Mapa (telemetria) Mostrar a localização de um ou mais dispositivos num mapa. Também pode exibir até 100 pontos do histórico de localização de um dispositivo. Por exemplo, pode apresentar uma rota amostrada de onde um dispositivo esteve na última semana.
Imagem (estática) Exiba uma imagem personalizada e pode ser clicável. O URL pode ser um link relativo para outra página na aplicação ou um link absoluto para um site externo.
Etiqueta Exiba texto personalizado num painel de instrumentos. Pode escolher o tamanho do texto. Utilize um azulejo de etiqueta para adicionar informações relevantes ao painel de instrumentos, como descrições, detalhes de contacto ou Ajuda.
Markdown Azulejos clicáveis que exibem um título e texto de descrição formatado em Markdown. O URL pode ser um link relativo para outra página na aplicação ou um link absoluto para um site externo.
Conteúdo externo Deixe-o carregar o conteúdo de uma fonte externa.
Número de dispositivos Exiba o número de dispositivos num grupo de dispositivos.
Consulta de explorador de dados Mostrar uma consulta de explorador de dados guardada

Atualmente, pode adicionar até 10 dispositivos a azulejos que suportam vários dispositivos.

Personalize visualizações

Por predefinição, os gráficos de linha mostram dados ao longo de um intervalo de tempo. O intervalo de tempo selecionado é dividido em 50 divisórias de tamanho igual. Os dados do dispositivo são então agregados por partição para dar 50 pontos de dados ao longo do intervalo de tempo selecionado. Se quiser ver dados brutos, pode alterar a sua seleção para ver os últimos 100 valores. Para alterar o intervalo de tempo ou para selecionar a visualização de dados brutos, utilize a gama de visualização do Visor no painel de gráficos Configure .

Para os azulejos que exibem valores agregados, selecione o botão de engrenagem ao lado do tipo de telemetria no painel de gráficos configurar para escolher a agregação. Pode escolher a média, a soma, o máximo, o mínimo ou a contagem:

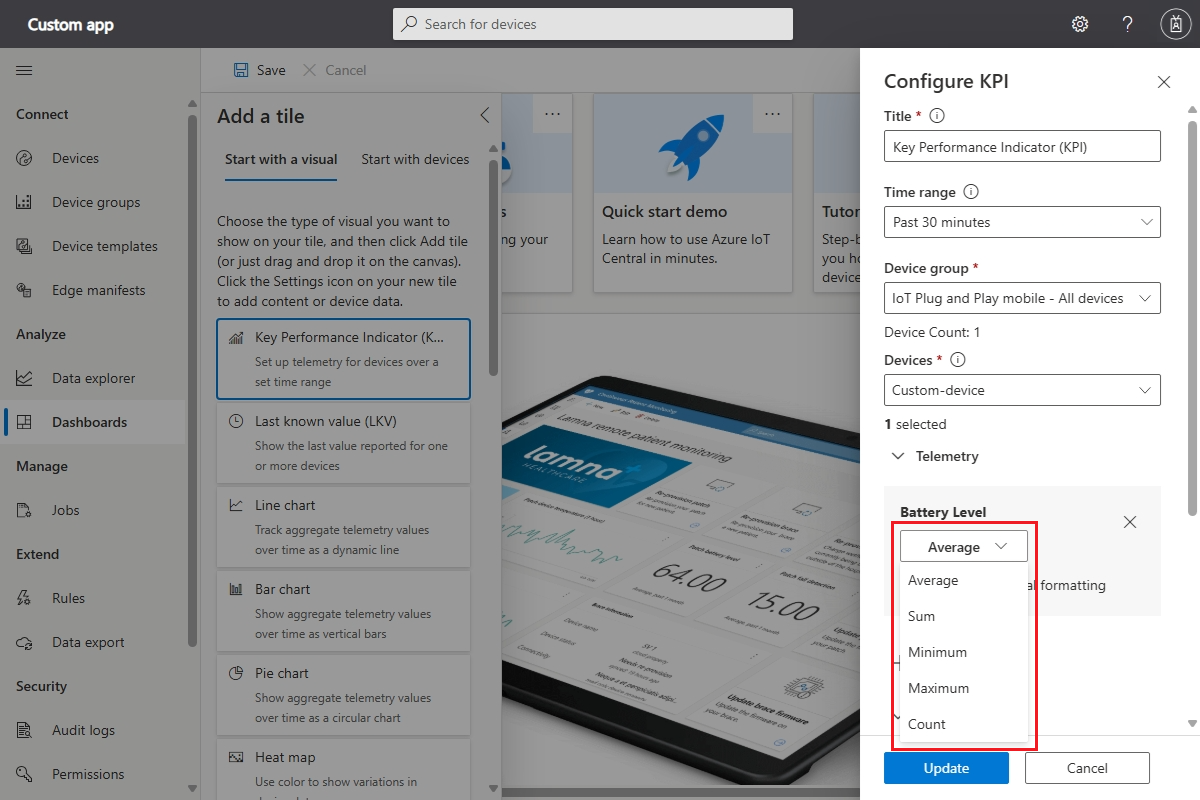

Screenshot que mostra como selecionar a agregação para usar.

Para gráficos de linha, gráficos de barras e gráficos de tortas, você pode personalizar as cores dos vários valores de telemetria. Selecione o botão de paleta ao lado da telemetria que pretende personalizar:

Screenshot que mostra o botão da paleta de cores.

Para azulejos que mostrem propriedades de cordas ou valores de telemetria, pode escolher como exibir o texto. Por exemplo, se o dispositivo armazenar um URL numa propriedade de cadeia, pode exibi-lo como um link clicável. Se o URL referenciar uma imagem, pode tornar a imagem num último valor ou azulejo de propriedade conhecido. Para alterar a forma como uma corda aparece, selecione o botão de engrenagem ao lado do tipo de telemetria ou propriedade na configuração do azulejo.

Para um KPI numérico, LKV e azulejos de propriedade, você pode usar formatação condicional para personalizar a cor do azulejo com base no seu valor. Para adicionar formatação condicional, selecione Configurar no azulejo e, em seguida, selecione o botão de formatação condicional ao lado do valor que pretende personalizar.

Em seguida, adicione as suas regras de formatação condicional:

Screenshot que mostra regras de formatação condicional para a temperatura. Há regras para menos do que, maiores do que, e maiores ou iguais.

Formatação de azulejos

Esta funcionalidade está disponível nos azulejos KPI, LKV e propriedade. Permite ajustar o tamanho do tipo de letra, escolher a precisão decimal, abreviar valores numéricos (por exemplo, formato 1.700 como 1,7 K), ou embrulhar os valores das cordas nos seus azulejos.

Consulta do explorador de dados pin para painel

Para monitorizar continuamente as consultas de explorador de dados, pode fixar uma consulta a um dashboard. Para fixar uma consulta ao painel de instrumentos:

  1. Navegue para o explorador de dados no painel esquerdo e selecione uma consulta.
  2. Selecione um dashboard do menu suspenso e selecione Pin para o painel de instrumentos.

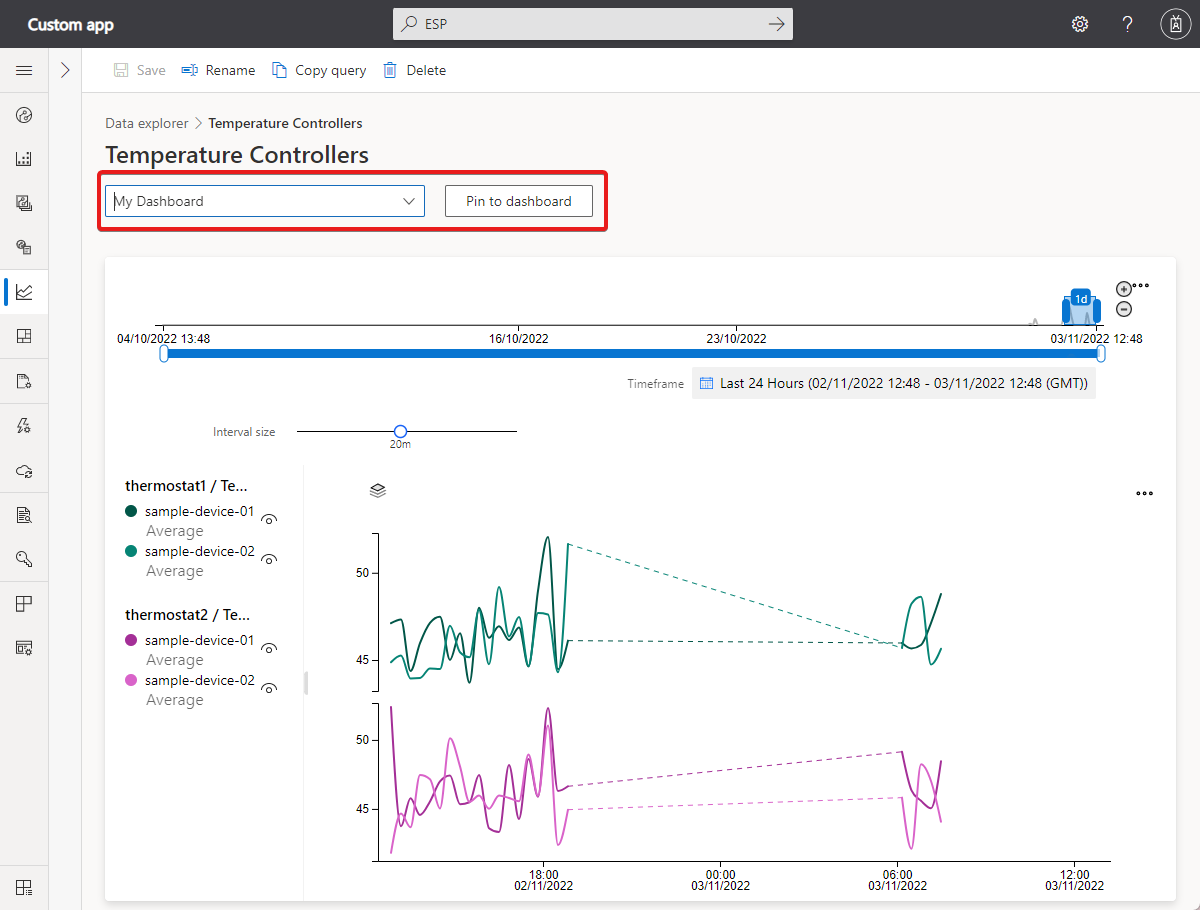

Screenshot que mostra como fixar uma consulta no painel de instrumentos.

Passos seguintes

Agora que aprendeu a criar e gerir dashboards pessoais, pode aprender a gerir as suas preferências de candidatura.
