Conectar a rede do seu laboratório a uma rede virtual de mesmo nível no Azure Lab Services
Importante
Os Serviços de Laboratório do Azure serão desativados em 28 de junho de 2027. Para obter mais informações, consulte o guia de aposentadoria.
Importante
As informações neste artigo aplicam-se a contas de laboratório. Os planos de laboratório dos Serviços de Laboratório do Azure substituem as contas de laboratório. Saiba como você pode começar criando um plano de laboratório. Para clientes de contas de laboratório existentes, recomendamos que você migre de contas de laboratório para planos de laboratório.
Este artigo fornece informações sobre como emparelhar sua rede de laboratórios com outra rede.
Descrição geral
O emparelhamento de rede virtual permite que você conecte perfeitamente as redes virtuais do Azure. Uma vez executado o peering, as redes virtuais aparecem como uma única, para fins de conectividade. O tráfego entre máquinas virtuais nas redes virtuais em modo de peering será encaminhado através da infraestrutura principal da Microsoft, tal como o tráfego é encaminhado entre máquinas virtuais na mesma rede virtual através apenas de endereços IP privados. Para obter mais informações, consulte Emparelhamento de rede virtual.
Talvez seja necessário conectar a rede do laboratório a uma rede virtual de mesmo nível em alguns cenários, incluindo os seguintes:
- As máquinas virtuais no laboratório têm software que se conecta a servidores de licença locais para adquirir licença.
- As máquinas virtuais no laboratório precisam de acesso a conjuntos de dados (ou quaisquer outros ficheiros) nas partilhas de rede da universidade.
Determinadas redes locais estão conectadas à Rede Virtual do Azure por meio da Rota Expressa ou do Gateway de Rede Virtual. Esses serviços devem ser configurados fora dos Serviços de Laboratório do Azure. Para saber mais sobre como conectar uma rede local ao Azure usando a Rota Expressa, consulte Visão geral da Rota Expressa. Para conectividade local usando um Gateway de Rede Virtual, o gateway, a rede virtual especificada e a conta de laboratório devem estar todos na mesma região.
Nota
Ao criar uma Rede Virtual do Azure que será emparelhada com uma conta de laboratório, é importante entender como a região da rede virtual afeta onde os laboratórios são criados. Para obter mais informações, consulte a seção do guia do administrador sobre regiões/locais.
Nota
Se a sua escola precisar realizar filtragem de conteúdo, como para conformidade com a Lei de Proteção à Internet das Crianças (CIPA), você precisará usar software de terceiros. Para obter mais informações, leia as orientações sobre filtragem de conteúdo com o Lab Services.
Configurar no momento da criação da conta de laboratório

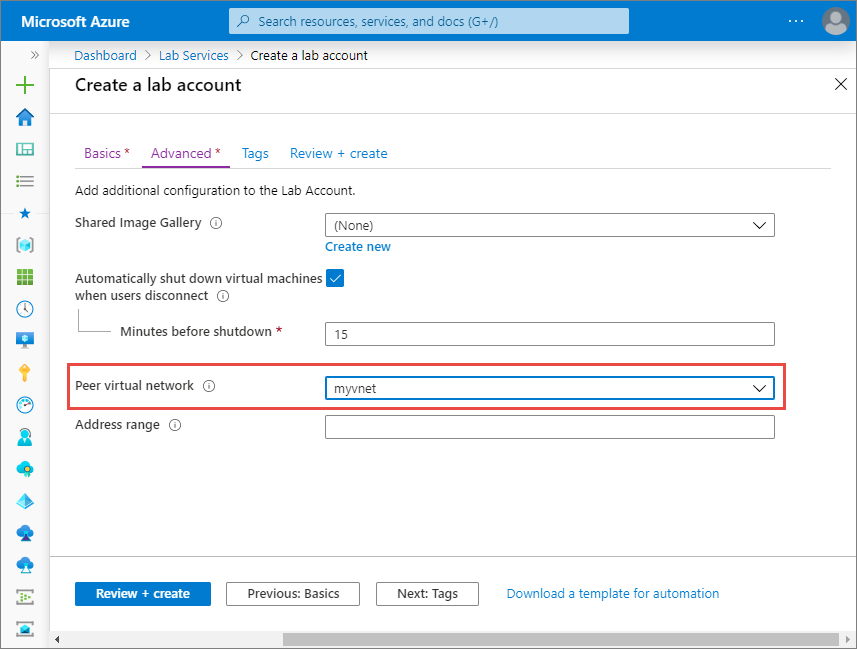

Ao criar uma conta de laboratório, você pode escolher uma rede virtual existente que aparece na lista suspensa Rede virtual de mesmo nível na guia Avançado . A lista mostra apenas redes virtuais na mesma região da conta de laboratório. A rede virtual selecionada é conectada (emparelhada) aos laboratórios criados sob a conta do laboratório. Todas as máquinas virtuais em laboratórios que são criadas após a realização dessa alteração têm acesso aos recursos na rede virtual emparelhada.
Intervalo de endereços
Há também uma opção para fornecer um intervalo de endereços para máquinas virtuais para os laboratórios. A configuração do intervalo de endereços se aplica somente se você habilitar uma rede virtual de mesmo nível para o laboratório. Se o intervalo de endereços for fornecido, todas as máquinas virtuais nos laboratórios sob a conta de laboratório serão criadas nesse intervalo de endereços. O intervalo de endereços deve estar na notação CIDR (por exemplo, 10.20.0.0/20) e não deve se sobrepor a nenhum intervalo de endereços existente.
Quando você fornece um intervalo de endereços, é importante pensar no número de laboratórios que você cria. O Azure Lab Services pressupõe um máximo de 512 máquinas virtuais por laboratório. Por exemplo, um intervalo de IP com '/23' pode criar apenas um laboratório. Uma gama com um '/21' permite a criação de quatro laboratórios.
Se o intervalo de endereços não for especificado, o Azure Lab Services usará o intervalo de endereços padrão fornecido pelo Azure ao criar a rede virtual a ser emparelhada com sua rede virtual. O intervalo é muitas vezes algo como 10.x.0.0/16. Grandes intervalos de IP podem levar à sobreposição de intervalos de IP. Certifique-se de especificar um intervalo de endereços nas configurações do laboratório ou verifique o intervalo de endereços da sua rede virtual que está sendo emparelhada.
Nota
A criação de laboratório pode falhar se a conta de laboratório estiver emparelhada a uma rede virtual, mas tiver um intervalo de endereços IP muito estreito. Você pode ficar sem espaço no intervalo de endereços se houver muitos laboratórios na conta de laboratório (cada laboratório usa 512 endereços).
Por exemplo, se você tiver um bloco de /19, esse intervalo de endereços pode acomodar 8192 endereços IP e 16 laboratórios (8192/512 = 16 laboratórios). Neste caso, a criação do laboratório falha na 17ª criação do laboratório.
Se a criação do laboratório falhar, entre em contato com o proprietário/administrador da conta do laboratório e solicite que o intervalo de endereços seja aumentado. O administrador pode aumentar o intervalo de endereços usando as etapas mencionadas na seção Especificar um intervalo de endereços para VMs em uma conta de laboratório.
Configurar após a criação da conta de laboratório

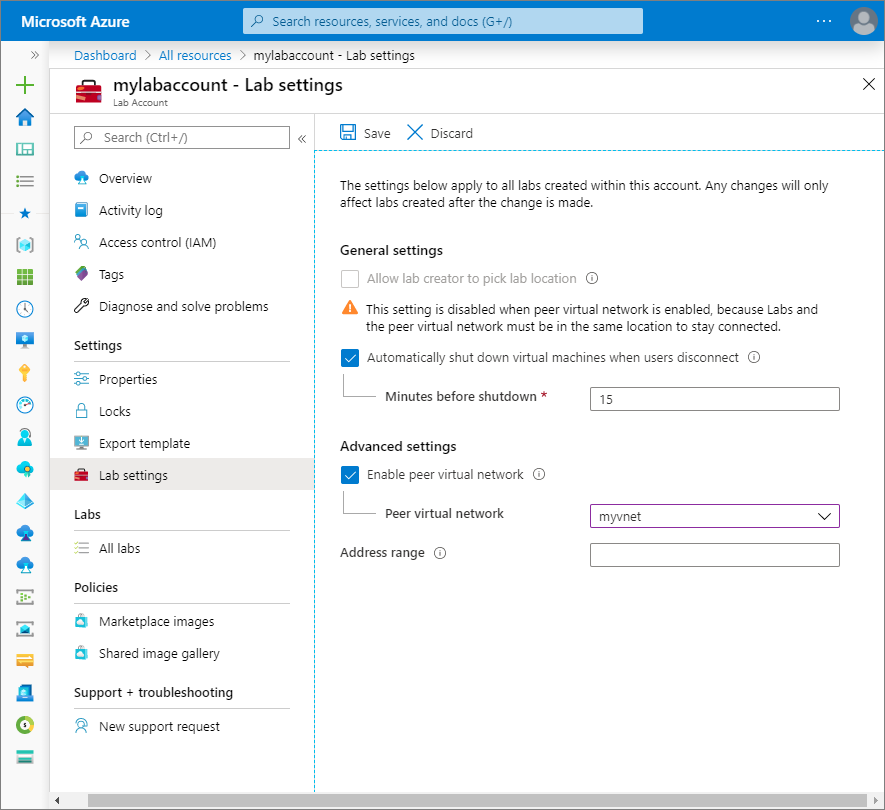

A mesma propriedade pode ser ativada na guia Configuração do Labs da página Conta do laboratório se você não configurou uma rede de pares no momento da criação da conta do laboratório. A alteração feita nessa configuração se aplica somente aos laboratórios criados após a alteração. Como você pode ver na imagem, você pode habilitar ou desabilitar a rede virtual de mesmo nível para laboratórios na conta de laboratório.
Quando você seleciona uma rede virtual para o campo Rede virtual de mesmo nível, a opção Permitir que o criador do laboratório escolha o local do laboratório é desabilitada. Os laboratórios na conta de laboratório devem estar na mesma região que a conta de laboratório para que eles se conectem com recursos na rede virtual de mesmo nível.
Importante
A configuração de rede virtual emparelhada aplica-se apenas aos laboratórios criados após a alteração, não aos laboratórios existentes.
Especificar um intervalo de endereços para VMs na conta de laboratório
O procedimento a seguir tem etapas para especificar um intervalo de endereços para VMs no laboratório. Se você atualizar o intervalo especificado anteriormente, o intervalo de endereços modificado se aplicará somente às VMs criadas após a alteração.
Aqui estão algumas restrições ao especificar o intervalo de endereços que você deve ter em mente.
- O prefixo deve ser menor ou igual a 23.
- Se uma rede virtual estiver emparelhada com a conta de laboratório, o intervalo de endereços fornecido não poderá se sobrepor ao intervalo de endereços da rede virtual emparelhada.

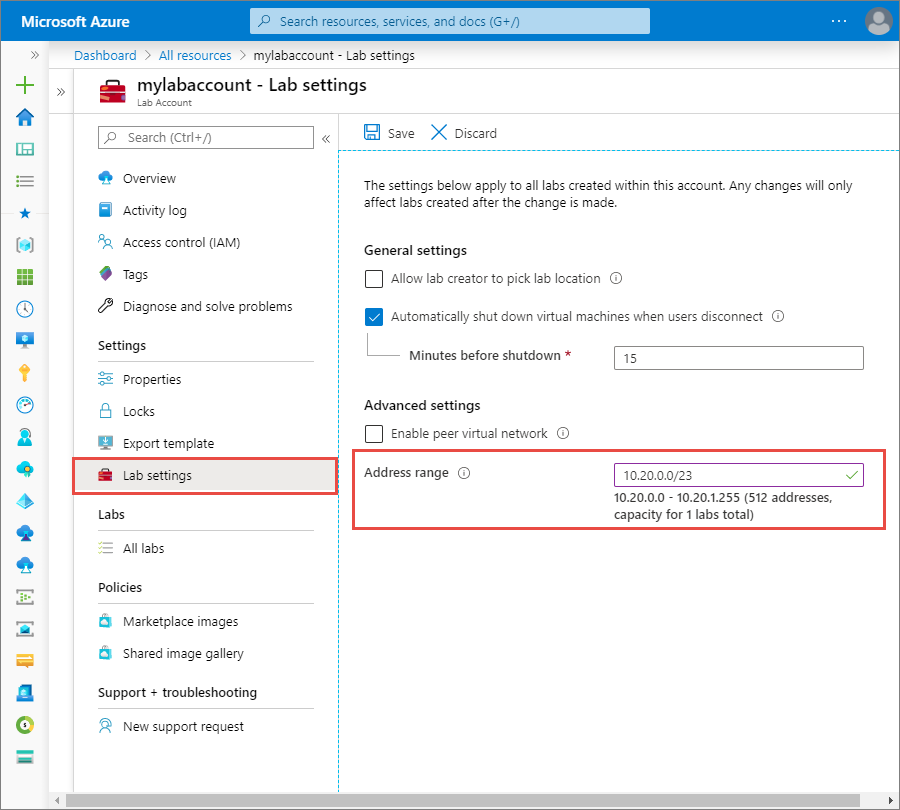

Na página Conta de laboratório, selecione Configurações de laboratório no menu à esquerda.
Para o campo Intervalo de endereços , especifique o intervalo de endereços para VMs criadas no laboratório. O intervalo de endereços deve estar na notação CIDR (roteamento entre domínios sem classe) (exemplo: 10.20.0.0/23). As máquinas virtuais no laboratório são criadas neste intervalo de endereços.
Selecione Salvar na barra de ferramentas
