Tutorial: Implementar funções de rede no Azure Stack Edge

Neste tutorial, vai aprender a implementar uma função de rede no Azure Stack Edge com o Azure Marketplace. O Gestor de Funções de Rede permite uma experiência de Aplicações Geridas do Azure para uma implementação simplificada no Azure Stack Edge.

  • Verificar pré-requisitos
  • Criar uma função de rede
  • Verificar os detalhes da função de rede

Pré-requisitos

  • Cumpriu todos os pré-requisitos listados no artigo Pré-requisitos e requisitos .
  • Criou um recurso de dispositivo para o Gestor de Funções de Rede. Se não tiver concluído esses passos, veja Como criar um recurso de dispositivo.
  • No separador Descrição geral do dispositivo, verifique se estão presentes os seguintes valores:
    • Estado do Aprovisionamento = Êxito
    • Estado do Dispositivo = Registado

Criar uma função de rede

  1. Inicie sessão no Portal do Azure.

  2. Navegue para o recurso dispositivo no qual pretende implementar uma função de rede e selecione +Criar Função de Rede.

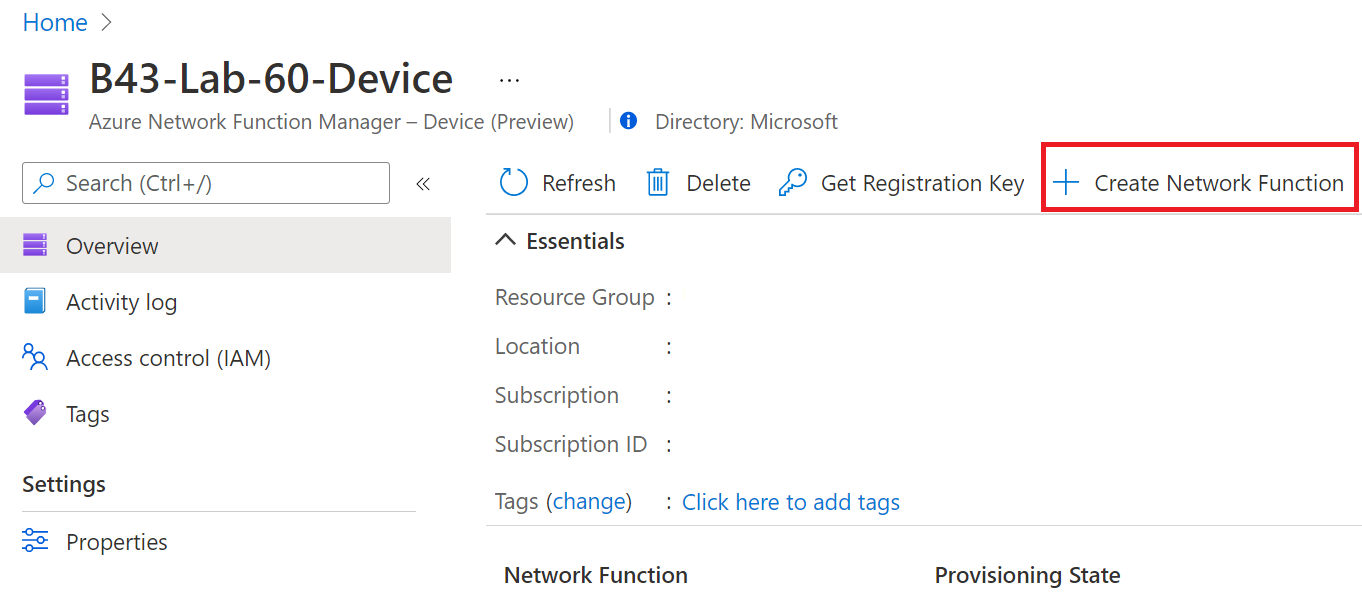

    Captura de ecrã a mostrar +Criar Função de Rede.

  3. Na lista pendente, selecione o SKU do Fornecedor que pretende utilizar e, em seguida, clique em Criar.

    Captura de ecrã do SKU do fornecedor.

  4. Dependendo do SKU selecionado, será redirecionado para o portal do Marketplace para a aplicação gerida da função de rede.

    Cada parceiro de função de rede terá requisitos diferentes para implementar a função de rede no Azure Stack Edge. Além disso, algumas funções de rede, como o núcleo de pacotes móveis e a margem SD-WAN, podem exigir que configure portas de gestão, LAN e WAN e aloque endereços IP nestas portas antes de implementar as funções de rede. Verifique com o seu parceiro as propriedades necessárias e a configuração da rede de dispositivos do Azure Stack Edge.

    Importante

    Para todas as funções de rede que suportam o endereço IP estático para interfaces de rede virtual de gestão, LAN ou WAN, certifique-se de que não utiliza os primeiros quatro endereços IP do intervalo de endereços IP atribuídos à porta específica. Estes endereços IP são endereços IP reservados para o serviço Azure Stack Edge.

  5. Siga os passos no portal do marketplace para implementar a aplicação gerida pelo parceiro. Assim que a aplicação gerida for aprovisionada com êxito, pode aceder ao grupo de recursos para ver a aplicação gerida. Para verificar se o estado de aprovisionamento do fornecedor do recurso da função de rede é Aprovisionado, aceda ao grupo de recursos geridos. Isto confirma que a implementação da função de rede foi bem-sucedida e que as configurações adicionais necessárias podem ser aprovisionadas através do portal de gestão de parceiros de função de rede. Consulte o parceiro de função de rede para obter a experiência de gestão após a implementação inicial com o Gestor de Funções de Rede.

Exemplo

  1. Localize a oferta Fusion Core – 5G packet core no Marketplace e clique em Criar para começar a criar a sua função de rede.

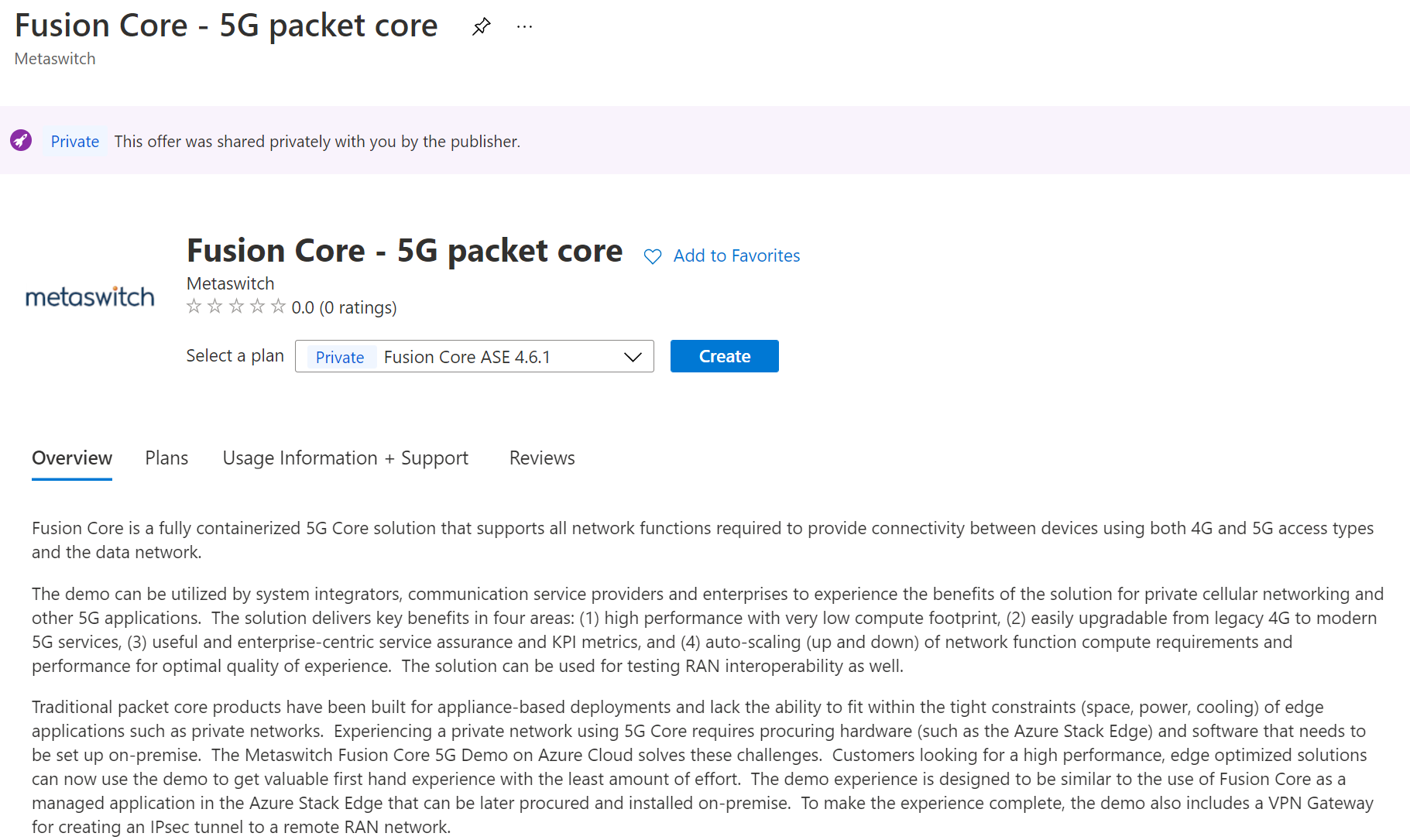

    Captura de ecrã da página Metaswitch.

  2. Configurar definições básicas.

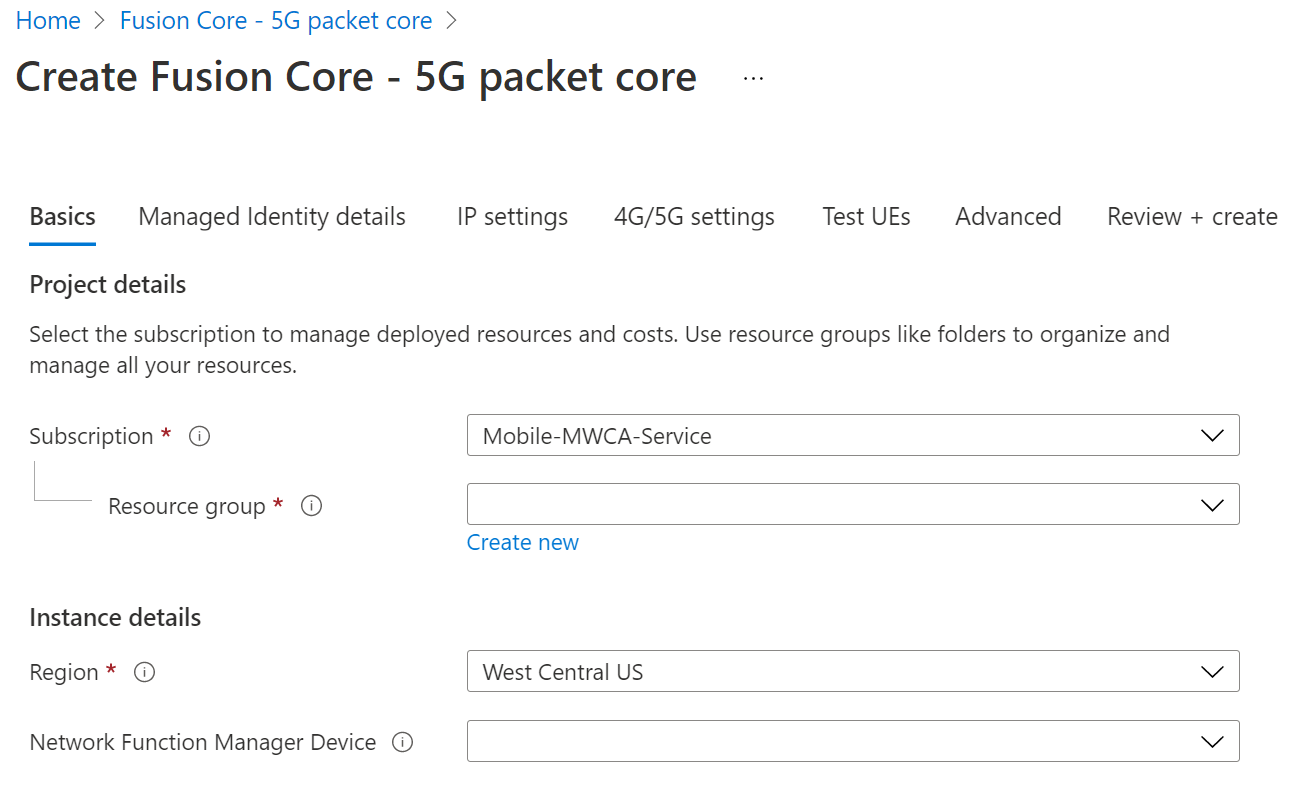

    Captura de ecrã Definições básicas.

  3. Aplicar identidade gerida. Para obter mais informações, veja Identidade Gerida.

    Captura de ecrã a mostrar a Identidade Gerida.

  4. Introduza as informações do Endereço IP para interfaces de Gestão, LAN e WAN da VM Fusion Core.

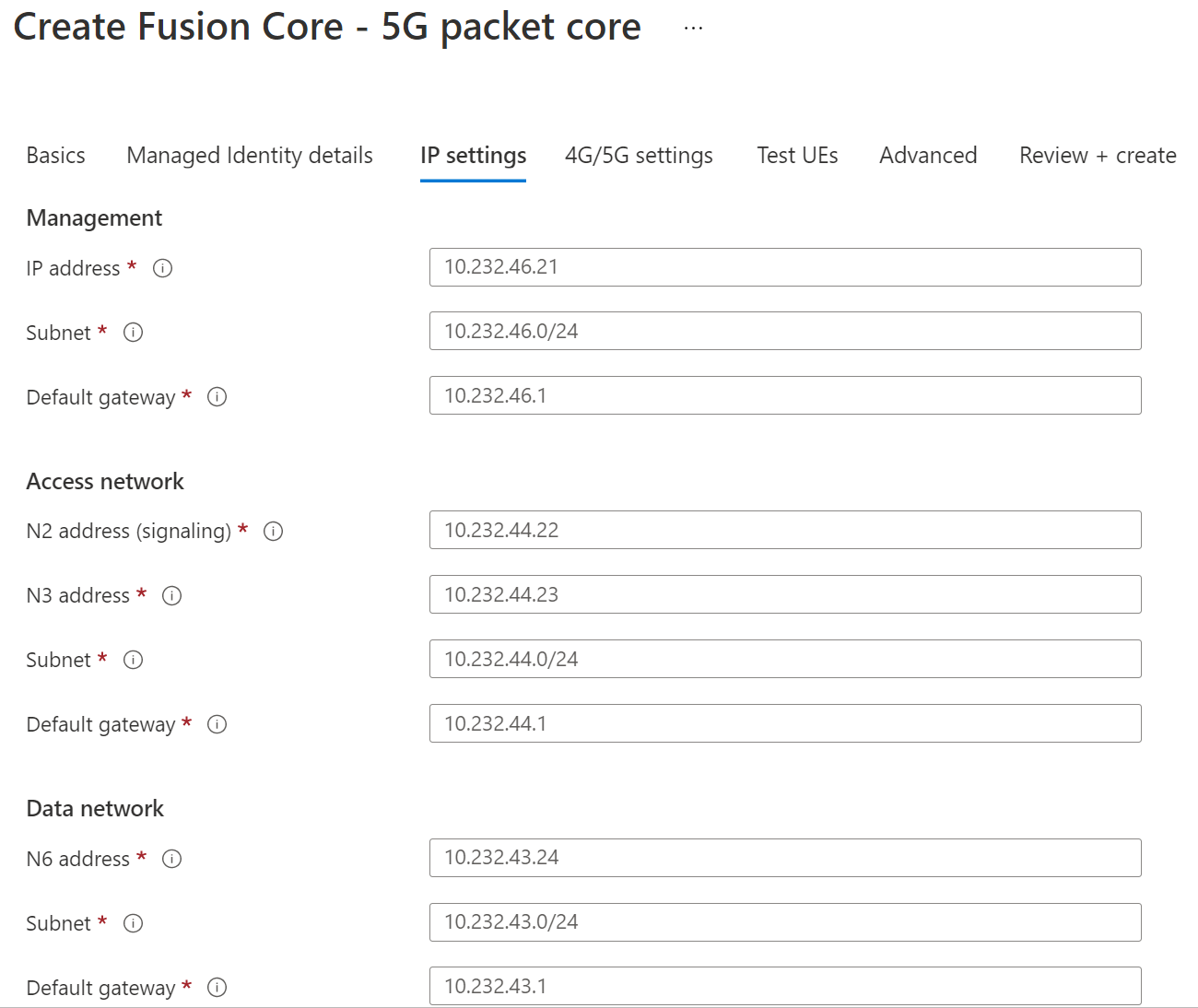

    Captura de ecrã das interfaces Gestão, LAN e WAN da VM Fusion Core.

  5. Introduza as definições opcionais para a configuração 5G e Testar UEs.

    Captura de ecrã a mostrar o 5G.

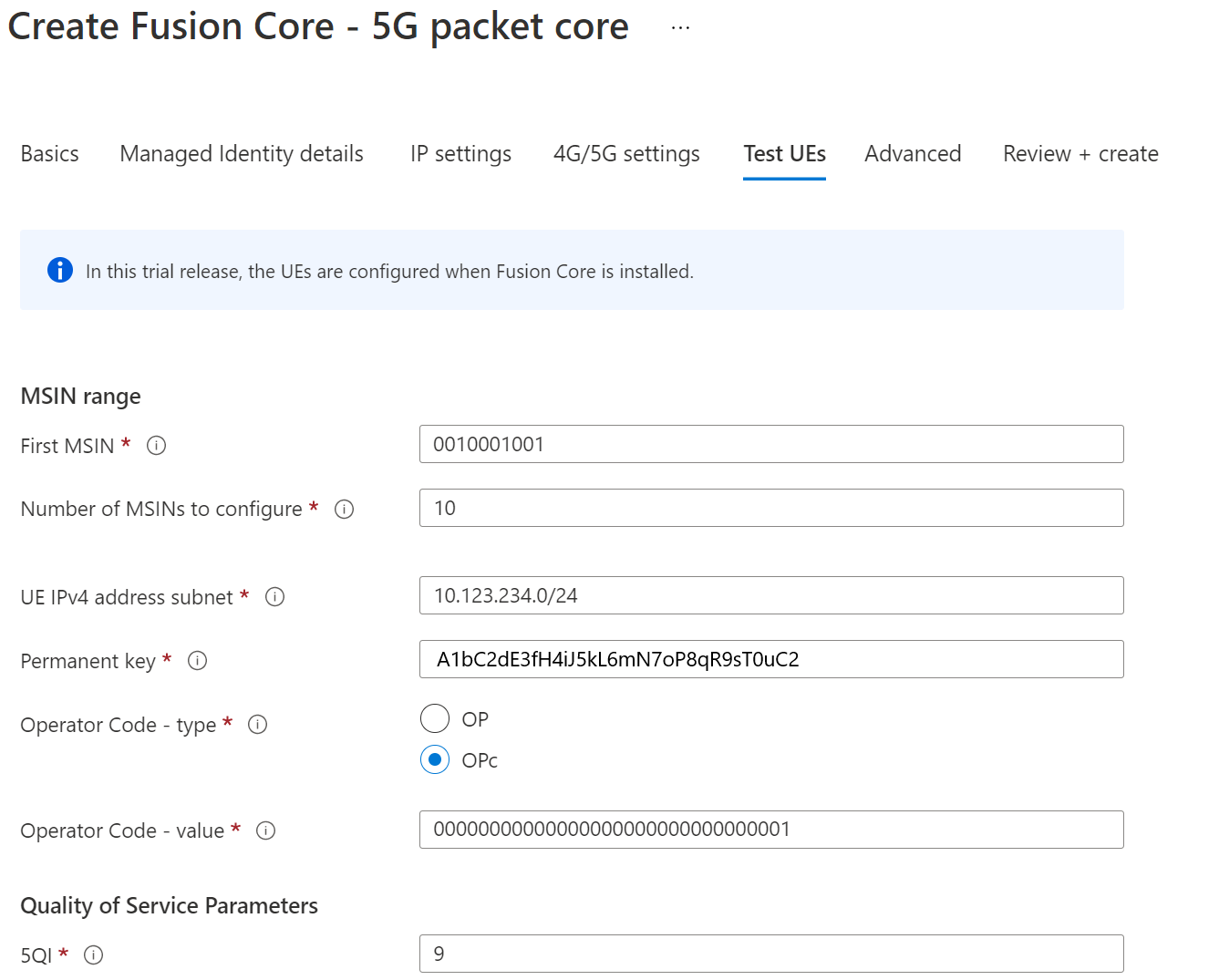

    Captura de ecrã a mostrar a configuração dos UEs de Teste.

  6. Assim que a validação for aprovada, aceite os termos e condições. Em seguida, clique em Criar para começar a criar a Aplicação Gerida Do Núcleo de Fusão no grupo de recursos Cliente e no recurso Função de Rede no grupo de recursos geridos. Tem de verificar a caixa Mostrar Tipos Ocultos na vista do grupo de recursos geridos para ver o recurso da Função de Rede.

    Captura de ecrã a mostrar a Aplicação Gerida no grupo de recursos Cliente.

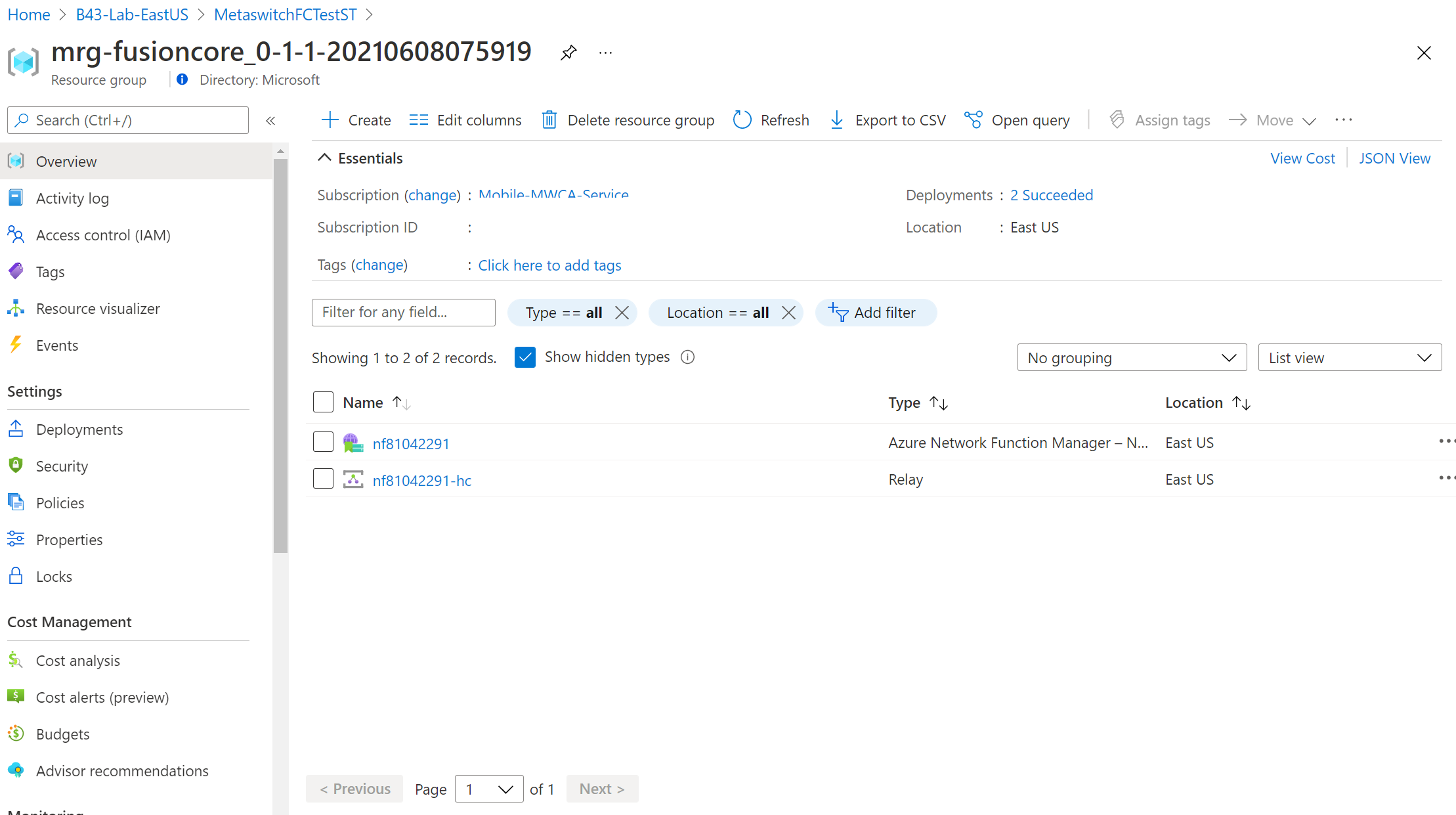

    Captura de ecrã da função de rede no grupo de recursos geridos.

Passos seguintes

Navegue até ao portal do fornecedor para concluir a configuração da função de rede.
