Tutorial: Registrar o tráfego de rede de e para uma máquina virtual usando o portal do Azure

Importante

Em 30 de setembro de 2027, os registos de fluxo do grupo de segurança de rede (NSG) serão retirados. Como parte desta desativação, deixará de ser possível criar novos registos de fluxo do NSG a partir de 30 de junho de 2025. Recomendamos a migração para registos de fluxo de rede virtual, que superam as limitações dos registos de fluxo NSG. Após a data de retirada, a análise de tráfego habilitada com registos de fluxo NSG não será mais suportada e os recursos existentes de registos de fluxo NSG nas suas assinaturas serão excluídos. No entanto, os registos de fluxos do NSG não serão eliminados e continuarão a seguir as suas respetivas políticas de retenção. Para obter mais informações, veja o anúncio oficial.

O log de fluxo do grupo de segurança de rede é um recurso do Observador de Rede do Azure que permite registrar informações sobre o tráfego IP que flui através de um grupo de segurança de rede. Para obter mais informações sobre o log de fluxo do grupo de segurança de rede, consulte Visão geral dos logs de fluxo do NSG.

Este tutorial ajuda você a usar logs de fluxo NSG para registrar o tráfego de rede de uma máquina virtual que flui através do grupo de segurança de rede associado à sua interface de rede.

Diagrama mostra os recursos criados durante o tutorial.

Neste tutorial, aprenderás como:

  • Criar uma rede virtual
  • Criar uma máquina virtual com um grupo de segurança de rede associado à sua interface de rede
  • Registrar o fornecedor Microsoft.insights
  • Habilitar o registo de fluxo para um grupo de segurança de rede utilizando os logs de fluxo do Network Watcher
  • Transferir dados registados
  • Ver dados registados

Pré-requisitos

  • Uma conta do Azure com uma assinatura ativa. Se você não tiver uma, crie uma conta gratuita antes de começar.

Criar uma rede virtual

Nesta seção, você cria uma rede virtual myVNet com uma sub-rede para a máquina virtual.

  1. Inicie sessão no portal Azure.

  2. Na caixa de pesquisa na parte superior do portal, insira redes virtuais. Selecione Redes virtuais nos resultados da pesquisa.

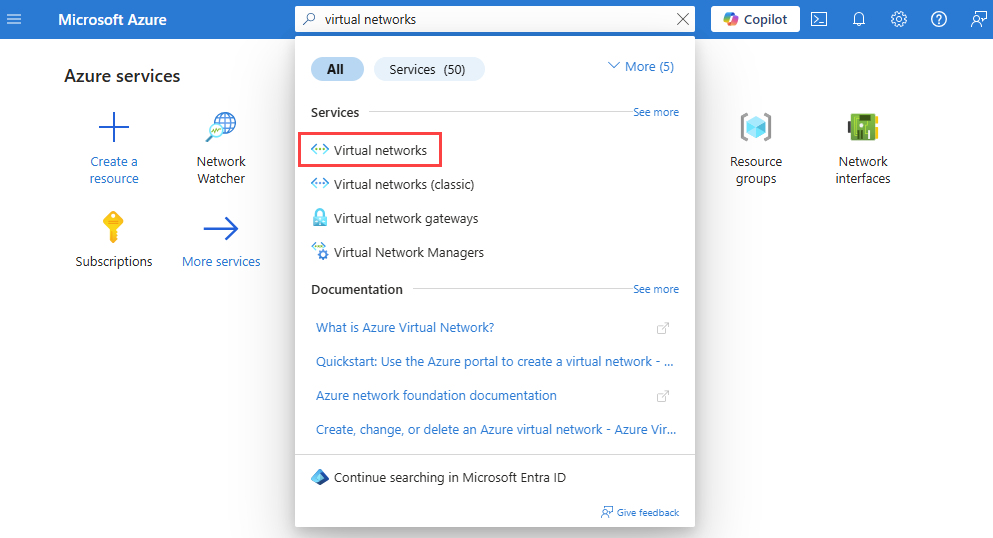

    Captura de ecrã que mostra como procurar redes virtuais no portal do Azure.

  3. Selecione + Criar. Em Criar rede virtual, insira ou selecione os seguintes valores na guia Noções básicas :

    Configurações Valor
    Detalhes do projeto
    Subscrição Selecione sua assinatura do Azure.
    Grupo de Recursos Selecione Criar novo.
    Digite myResourceGroup em Name.
    Selecione OK.
    Detalhes da instância
    Nome Digite myVNet.
    Região Selecione (EUA) Leste dos EUA.

  4. Selecione Verificar + criar.

  5. Reveja as definições e, em seguida, selecione Criar.

Criar uma máquina virtual

Nesta seção, você cria a máquina virtual myVM .

  1. Na caixa de pesquisa na parte superior do portal, insira máquinas virtuais. Selecione Máquinas virtuais nos resultados da pesquisa.

  2. Selecione + Criar e, em seguida, selecione Máquina virtual do Azure.

  3. Em Criar uma máquina virtual, insira ou selecione os seguintes valores na guia Noções básicas :

    Configurações Valor
    Detalhes do Projeto
    Subscrição Selecione sua assinatura do Azure.
    Grupo de Recursos Selecione myResourceGroup.
    Detalhes da instância
    Nome da máquina virtual Digite myVM.
    Região Selecione (EUA) Leste dos EUA.
    Opções de disponibilidade Selecione Sem necessidade de redundância de infraestrutura.
    Tipo de segurança selecione Standard.
    Imagem Selecione Windows Server 2022 Datacenter: Azure Edition - x64 Gen2.
    Tamanho Escolha um tamanho ou deixe a configuração padrão.
    Conta de administrador
    Nome de utilizador Introduza um nome de utilizador.
    Palavra-passe Introduza uma palavra-passe.
    Confirme a palavra-passe Reintroduza a palavra-passe.

  4. Selecione o separador Rede, ou selecione Avançar: Discos, depois Avançar: Rede.

  5. Na guia Rede, selecione os seguintes valores:

    Configurações Valor
    Interface de Rede
    Rede virtual Selecione myVNet.
    sub-rede Selecione mySubnet.
    IP público Selecione (novo) myVM-ip.
    Grupo de segurança de rede NIC Selecione Básico. Essa configuração cria um grupo de segurança de rede chamado myVM-nsg e o associa à interface de rede da máquina virtual myVM .
    Portas de entrada públicas Selecione Permitir portas selecionadas.
    Selecione as portas de entrada Selecione RDP (3389).

    Atenção

    Deixar a porta RDP aberta para a internet só é recomendado para testes. Para ambientes de produção, é recomendável restringir o acesso à porta RDP a um endereço IP específico ou intervalo de endereços IP. Você também pode bloquear o acesso à Internet à porta RDP e usar o Azure Bastion para se conectar com segurança à sua máquina virtual a partir do portal do Azure.

  6. Selecione Verificar + criar.

  7. Reveja as definições e, em seguida, selecione Criar.

  8. Quando a implantação estiver concluída, selecione Ir para o recurso para ir para a página Visão geral do myVM.

  9. Selecione Conectar e, em seguida, selecione RDP.

  10. Selecione Baixar arquivo RDP e abra o arquivo baixado.

  11. Selecione Conectar e digite o nome de usuário e a senha que você criou nas etapas anteriores. Aceite o certificado, se solicitado.

Registro de provedor de Análises

O registo de fluxo do NSG requer o fornecedor Microsoft.Insights. Para verificar o seu estado, siga estes passos:

  1. Na caixa de pesquisa na parte superior do portal, introduza subscrições. Selecione Subscrições nos resultados da pesquisa.

  2. Selecione a assinatura do Azure para a qual você deseja habilitar o provedor em Assinaturas.

  3. Selecione Fornecedores de recursos em Definições da sua subscrição.

  4. Insira informações na caixa de filtro.

  5. Confirme se o status do provedor exibido é Registrado. Se o estado for NotRegistered, escolha o fornecedor Microsoft.Insights e selecione Registar.

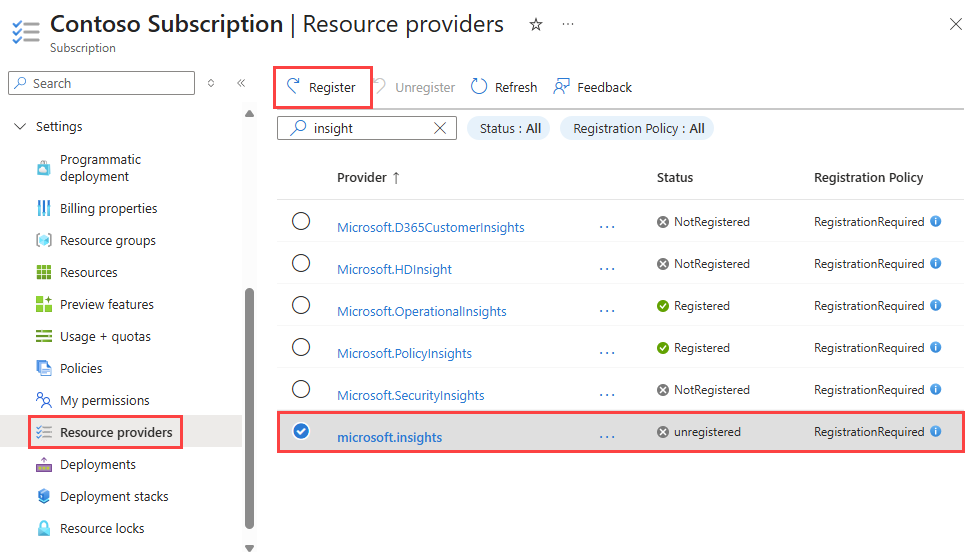

    Captura de tela que mostra como registrar o provedor do Microsoft Insights no portal do Azure.

Criar uma conta de armazenamento

Nesta seção, você cria uma conta de armazenamento para usá-la para armazenar os logs de fluxo.

  1. Na caixa de pesquisa na parte superior do portal, insira contas de armazenamento. Selecione Contas de armazenamento nos resultados da pesquisa.

  2. Selecione + Criar. Em Criar uma conta de armazenamento, insira ou selecione os seguintes valores na guia Noções básicas :

    Configurações Valor
    Detalhes do projeto
    Subscrição Selecione sua assinatura do Azure.
    Grupo de Recursos Selecione myResourceGroup.
    Detalhes da instância
    Nome da conta de armazenamento Insira um nome exclusivo. Este tutorial usa mynwstorageaccount.
    Região Selecione (EUA) Leste dos EUA. A conta de armazenamento deve estar na mesma região que a máquina virtual e seu grupo de segurança de rede.
    Desempenho selecione Standard. Os logs de fluxo do NSG suportam apenas contas de armazenamento de nível padrão.
    Redundância Selecione LRS (armazenamento com redundância local) ou uma estratégia de replicação diferente que corresponda aos seus requisitos de durabilidade.

  3. Selecione a guia Revisão ou selecione o botão Revisão na parte inferior.

  4. Reveja as definições e, em seguida, selecione Criar.

Criar um log de fluxo NSG

Nesta seção, você cria um log de fluxo NSG que é salvo na conta de armazenamento criada anteriormente no tutorial.

  1. Na caixa de pesquisa na parte superior do portal, digite observador de rede. Selecione Inspetor de Rede nos resultados da pesquisa.

  2. Em Logs, selecione Logs de fluxo.

  3. No Observador de Rede | logs de fluxo, selecione o botão + Criar ou o botão azul Criar log de fluxo.

    Captura de ecrã da página Registos de fluxo no portal do Azure.

  4. Insira ou selecione os seguintes valores em Criar um log de fluxo:

    Configurações Valor
    Detalhes do projeto
    Subscrição Selecione a subscrição do Azure do seu grupo de segurança de rede que pretende registar.
    Grupo de segurança de rede Selecione + Selecionar recurso.
    Em Selecionar grupo de segurança de rede, selecione myVM-nsg. Em seguida, selecione Confirmar seleção.
    Nome do log de fluxo Deixe o padrão de myVM-nsg-myResourceGroup-flowlog.
    Detalhes da instância
    Subscrição Selecione a assinatura do Azure da sua conta de armazenamento.
    Contas de armazenamento Selecione a conta de armazenamento criada nas etapas anteriores. Este tutorial usa mynwstorageaccount.
    Retenção (dias) Digite 0 para reter os dados de logs de fluxo na conta de armazenamento para sempre (até excluí-los da conta de armazenamento). Para aplicar uma política de retenção, insira o tempo de retenção em dias. Para obter informações sobre preços de armazenamento, consulte Preços do Armazenamento do Azure.

    Captura de ecrã da página de criação de registo de fluxo NSG no portal do Azure.

    Observação

    O portal do Azure cria logs de fluxo de NSG no grupo de recursos NetworkWatcherRG.

  5. Selecione Verificar + criar.

  6. Reveja as definições e, em seguida, selecione Criar.

  7. Após a conclusão da implementação, selecione Ir para recurso para confirmar o registo de fluxo criado e listado na página Registos de fluxo.

    Captura de ecrã da página Logs de fluxo no portal do Azure mostrando o log de fluxo recém-criado.

  8. Volte à sua sessão RDP com a máquina virtual myVM .

  9. Abra o Microsoft Edge e vá para www.bing.com.

Faça o download do registro de fluxo

Nesta seção, você vai para a conta de armazenamento que selecionou anteriormente e baixa o log de fluxo NSG criado na seção anterior.

  1. Na caixa de pesquisa na parte superior do portal, insira contas de armazenamento. Selecione Contas de armazenamento nos resultados da pesquisa.

  2. Selecione mynwstorageaccount ou a conta de armazenamento que você criou anteriormente e selecionou para armazenar os logs.

  3. Em Armazenamento de dados, selecione Contêineres.

  4. Selecione o contentor insights-logs-networksecuritygroupflowevent.

  5. No contêiner, navegue pela hierarquia de pastas até chegar ao PT1H.json arquivo. Os arquivos de log NSG são gravados em uma hierarquia de pastas que segue a seguinte convenção de nomenclatura:

    https://{storageAccountName}.blob.core.windows.net/insights-logs-networksecuritygroupflowevent/resourceId=/SUBSCRIPTIONS/{subscriptionID}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/{networSecurityGroupName}/y={year}/m={month}/d={day}/h={hour}/m=00/macAddress={acAddress}/PT1H.json

  6. Selecione as reticências ... à direita do ficheiro PT1H.json e, em seguida, selecione Download.

    Captura de tela mostrando como baixar o log de fluxo nsg do contêiner da conta de armazenamento no portal do Azure.

Observação

Você pode usar o Gerenciador de Armazenamento do Azure para acessar e baixar logs de fluxo de sua conta de armazenamento. Para obter mais informações, consulte Introdução ao Gerenciador de Armazenamento.

Exibir o registro de fluxo

Abra o arquivo baixado PT1H.json usando um editor de texto de sua escolha. O exemplo a seguir é uma seção retirada do arquivo baixado PT1H.json , que mostra um fluxo processado pela regra DefaultRule_AllowInternetOutBound.

{
    "time": "2023-02-26T23:45:44.1503927Z",
    "systemId": "00000000-0000-0000-0000-000000000000",
    "macAddress": "112233445566",
    "category": "NetworkSecurityGroupFlowEvent",
    "resourceId": "/SUBSCRIPTIONS/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/RESOURCEGROUPS/MYRESOURCEGROUP/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/MYVM-NSG",
    "operationName": "NetworkSecurityGroupFlowEvents",
    "properties": {
        "Version": 2,
        "flows": [
            {
                "rule": "DefaultRule_AllowInternetOutBound",
                "flows": [
                    {
                        "mac": "112233445566",
                        "flowTuples": [
                            "1677455097,10.0.0.4,13.107.21.200,49982,443,T,O,A,C,7,1158,12,8143"
                        ]
                    }
                ]
            }
        ]
    }
}

As informações separadas por vírgulas para flowTuples são as seguintes:

Dados de exemplo O que os dados representam Explicação
1677455097 Data e Hora O timestamp de quando o fluxo ocorreu no formato UNIX EPOCH. No exemplo anterior, a data é convertida para 26 de fevereiro de 2023 23.44.57 UTC/GMT.
10.0.0.4 Endereço IP de origem O endereço IP de origem do qual o fluxo se originou. 10.0.0.4 é o endereço IP privado da VM que você criou anteriormente.
13.107.21.200 Endereço IP de destino O endereço IP de destino ao qual o fluxo foi destinado. 13.107.21.200 é o endereço IP de www.bing.com. Como o tráfego é destinado fora do Azure, a regra de segurança DefaultRule_AllowInternetOutBound processou o fluxo.
49982 Porta de origem A porta de origem da qual o fluxo se originou.
443 Porta de destino A porta de destino a que o fluxo se destinava.
T Protocolo O protocolo do fluxo. T: TCP.
O Direção A direção do fluxo. O: Saída.
Um Decisão A decisão tomada pela regra de segurança. R: Permitido.
C Estado de Fluxo Somente Versão 2 O estado do fluxo. C: Continuar para um fluxo contínuo.
7 Pacotes enviados Versão 2 apenas O número total de pacotes TCP enviados para o destino desde a última atualização.
1158 Apenas bytes enviados Versão 2 O número total de bytes de pacotes TCP enviados da origem para o destino desde a última atualização. Os bytes de pacote incluem o cabeçalho do pacote e a carga útil.
12 Pacotes recebidos apenas Versão 2 O número total de pacotes TCP recebidos do destino desde a última atualização.
8143 Bytes recebidos apenas versão 2 O número total de bytes de pacotes TCP recebidos do destino desde a última atualização. Os bytes de pacote incluem o cabeçalho do pacote e a carga útil.

Limpeza de recursos

Quando não for mais necessário, exclua o grupo de recursos myResourceGroup e todos os recursos que ele contém:

  1. Na caixa de pesquisa que se encontra na parte superior do portal, introduza myResourceGroup. Selecione myResourceGroup nos resultados da pesquisa.

  2. Selecione Eliminar grupo de recursos.

  3. Em Excluir um grupo de recursos, digite myResourceGroup e selecione Excluir.

  4. Selecione Excluir para confirmar a exclusão do grupo de recursos e de todos os seus recursos.

Observação

O log de fluxo myVM-nsg-myResourceGroup-flowlog está no grupo de recursos NetworkWatcherRG , mas será excluído depois de excluir o grupo de segurança de rede myVM-nsg (excluindo o grupo de recursos myResourceGroup ).
