Principais componentes de uma rede móvel privada
Este artigo apresenta os principais componentes físicos de uma rede móvel privada implantada por meio do Azure Private 5G Core. Ele também detalha os recursos que você usará para gerenciar a rede móvel privada por meio do Azure.
Cada rede móvel privada contém um ou mais sites. Um site é um local físico da empresa (por exemplo, a Fábrica de Chicago da Contoso Corporation) que fornecerá cobertura para equipamentos de usuário (UEs). O diagrama a seguir mostra os principais componentes de um único site.
Cada site contém um dispositivo Azure Stack Edge que hospeda uma instância de núcleo de pacote, que é implantada usando o Azure Private 5G Core. A instância do núcleo do pacote é uma implementação nativa da nuvem do 5G Next Generation Core (5G NGC ou 5GC) definido pelos padrões 3GPP.
Ao adicionar um site à sua rede móvel privada, você criará um cluster Kubernetes no dispositivo Azure Stack Edge. Isso serve como a plataforma para a instância principal do pacote.
Cada instância principal do pacote se conecta a uma rede de acesso via rádio (RAN) para fornecer cobertura para UEs. Você obterá sua RAN de terceiros.
Recursos do Azure Private 5G Core

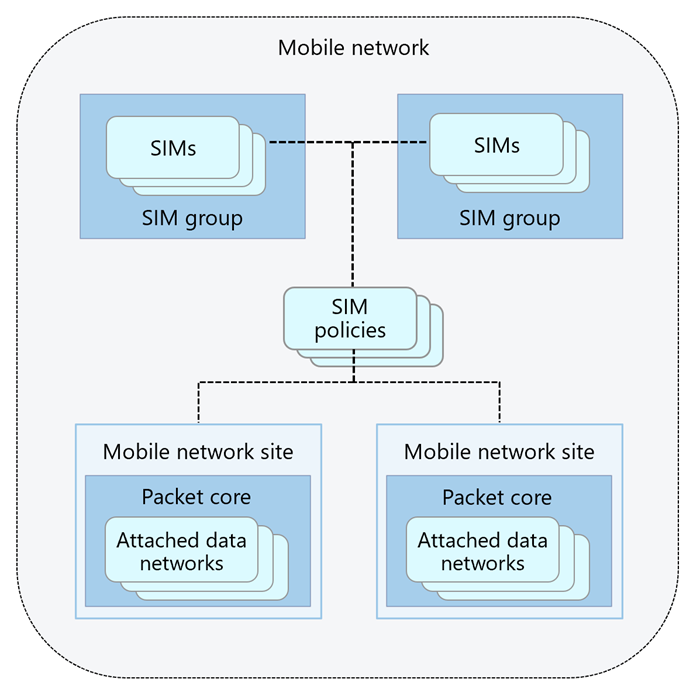

O diagrama a seguir mostra os principais recursos que você usará para gerenciar sua rede móvel privada por meio do Azure.
O recurso de rede móvel representa a rede móvel privada como um todo.
Cada recurso SIM representa um SIM físico ou eSIM . Os SIMs físicos e eSIMs são usados por UEs que serão servidos pela rede móvel privada.
Os recursos do grupo SIM servem como contêineres para recursos do SIM e permitem que você classifique os SIM em categorias para facilitar o gerenciamento. Cada SIM tem de ser membro de um grupo de SIM, mas não pode ser membro de mais do que um. Se você tiver apenas um pequeno número de SIMs, convém adicioná-los todos ao mesmo grupo de SIM. Como alternativa, você pode criar vários grupos de SIM para classificar seus SIMs. Por exemplo, você pode categorizar seus SIMs por sua finalidade (como SIMs usados por tipos específicos de UE, como câmeras ou celulares) ou por sua localização no local.
Os recursos de política do SIM são um componente fundamental do controle de política personalizável do Azure Private 5G Core, que permite fornecer tratamento flexível de tráfego. Você pode determinar exatamente como sua instância principal do pacote aplica características de qualidade de serviço (QoS) aos fluxos de dados de serviço (SDFs) para atender às necessidades da implantação. Você também pode usar o controle de política para bloquear ou limitar determinados fluxos.
Cada política SIM define um conjunto de políticas e configurações de interoperabilidade. Terá de atribuir uma política de SIM a um cartão SIM antes de a UE que utiliza esse SIM poder aceder à rede móvel privada.
Uma política SIM também fará referência a um ou mais serviços. Cada serviço é uma representação de um conjunto de características de QoS que você deseja oferecer às UEs em SDFs que correspondem a propriedades específicas, como seu destino ou o protocolo usado. Você também pode usar serviços para limitar ou bloquear SDFs específicos com base nessas propriedades.
A rede móvel privada física pode ser segmentada em várias fatias de rede virtual, fornecendo redes de ponta a ponta isoladas que podem ser personalizadas para diferentes requisitos de largura de banda e latência. Você pode escolher a fatia de rede que deseja que determinadas UEs usem atribuindo-a à política de SIM delas.
Para obter informações detalhadas sobre controle de política, consulte Controle de política.
O site de rede móvel e os recursos do núcleo do pacote permitem que você gerencie os sites em sua rede móvel privada e as instâncias principais do pacote que são executadas neles.
Cada recurso de rede de dados anexado permite gerenciar como sua instância principal de pacote associada se conectará à rede de dados correspondente. Você pode anexar até dez redes de dados a uma instância principal do pacote.
Como cada rede de dados pode ser configurada de forma independente, você pode provisionar redes de dados separadas para atender diferentes aplicativos e grupos da UE. Por exemplo, você pode usar redes de dados separadas para aplicativos pessoa-a-pessoa, máquina-a-máquina e de borda em um único site.
