Provisionar novos SIMs para o Azure Private 5G Core - Portal do Azure

  • Artigo

Os recursos SIM representam SIMs físicos ou eSIMs usados por equipamentos de usuário (UEs) servidos pela rede móvel privada. Neste guia de instruções, forneceremos novos SIMs para uma rede móvel privada existente.

Pré-requisitos

  • Certifique-se de que pode iniciar sessão no portal do Azure utilizando uma conta com acesso à subscrição ativa que identificou em Concluir as tarefas de pré-requisito para implementar uma rede móvel privada. Essa conta deve ter a função de Colaborador interna no escopo da assinatura.

  • Identifique o nome do recurso Rede Móvel correspondente à sua rede móvel privada.

  • Decida o método que você usará para provisionar SIMs. Pode selecionar de entre o seguinte:

    • Inserir manualmente cada valor de provisionamento em campos no portal do Azure. Essa opção é melhor se você estiver provisionando alguns SIMs.

    • Importação de um ou mais arquivos JSON contendo valores para até 10.000 recursos SIM cada. Essa opção é melhor se você estiver provisionando um grande número de SIMs. Você precisará de um bom editor JSON se quiser usar essa opção.

    • Importação de um arquivo JSON criptografado contendo valores para um ou mais recursos SIM fornecidos por fornecedores parceiros selecionados. Esta opção é necessária para qualquer SIMs fornecidos pelo fornecedor. Você precisará de um bom editor JSON se quiser editar quaisquer campos dentro do arquivo JSON criptografado ao usar essa opção.

  • Decida o grupo SIM ao qual pretende adicionar os SIMs. Você pode criar um novo grupo de SIM ao provisionar seus SIMs ou escolher um grupo de SIM existente. Consulte Gerir grupos SIM - Portal do Azure para obter informações sobre como visualizar os seus grupos SIM existentes.

    • Se estiver inserindo manualmente os valores de provisionamento, você adicionará cada SIM a um grupo de SIM individualmente.

    • Se você estiver usando um ou mais arquivos JSON ou JSON criptografados, todos os SIMs no mesmo arquivo JSON serão adicionados ao mesmo grupo SIM.

  • Para cada cartão SIM que pretende provisionar, decida se pretende atribuir-lhe uma política de cartão de cartão. Se o fizer, você já deve ter criado as políticas de SIM relevantes usando as instruções em Configurar uma política de SIM - portal do Azure. Os SIMs não podem aceder à sua rede móvel privada a menos que tenham uma política SIM atribuída.

    • Se você estiver inserindo manualmente os valores de provisionamento, precisará do nome da política do SIM.

    • Se você estiver usando um ou mais arquivos JSON ou JSON criptografados, precisará do ID de recurso completo da política do SIM. Você pode coletar isso navegando até o recurso de Política do SIM, selecionando Visualização JSON e copiando o conteúdo do campo ID do Recurso.

Colete as informações necessárias para seus SIMs

Para começar, colete os valores na tabela a seguir para cada SIM que você deseja provisionar.

Value Nome do campo no portal do Azure Nome do parâmetro JSON
Nome do SIM. O nome do SIM deve conter apenas caracteres alfanuméricos, traços e sublinhados. Nome SIM simName
O Número de Identificação da Placa de Circuito Integrado (ICCID). A ICCID identifica um SIM ou eSIM físico específico e inclui informações sobre o país/região e o emissor do SIM. O ICCID é um valor numérico único entre 19 e 20 dígitos de comprimento, começando com 89. ICCID integratedCircuitCardIdentifier
A identidade internacional de assinante móvel (IMSI). O IMSI é um número único (geralmente 15 dígitos) que identifica um dispositivo ou usuário em uma rede móvel. IMSI internationalMobileSubscriberIdentity
A chave de autenticação (ki). O Ki é um valor exclusivo de 128 bits atribuído ao SIM por um operador e é usado com o código de operador derivado (OPc) para autenticar um usuário. Deve ser uma cadeia de 32 caracteres, contendo apenas caracteres hexadecimais. Ki authenticationKey
O código de operador derivado (OPc). O OPc é retirado do Ki do SIM e do código de operador (OP) da rede. A instância principal do pacote a usa para autenticar um usuário usando um algoritmo baseado em padrões. O OPc deve ser uma cadeia de 32 caracteres, contendo apenas caracteres hexadecimais. Opc operatorKeyCode
O tipo de dispositivo que usa este SIM. Esse valor é uma cadeia de caracteres de forma livre opcional. Você pode usá-lo conforme necessário para identificar facilmente os tipos de dispositivos usando a rede móvel privada da empresa. Tipo de dispositivo deviceType
A política do SIM a atribuir ao SIM. Isso é opcional, mas seus SIMs não poderão usar a rede móvel privada sem uma política de SIM atribuída. Política de SIM simPolicyId

Coletar as informações necessárias para atribuir endereços IP estáticos

Você só precisa concluir esta etapa se todas as seguintes condições se aplicarem:

  • Você está usando um ou mais arquivos JSON para provisionar seus SIMs.
  • Você configurou a alocação de endereços IP estáticos para sua(s) instância(s) principal(is) do pacote.
  • Você deseja atribuir endereços IP estáticos aos SIMs durante o provisionamento do SIM.

Colete os valores na tabela a seguir para cada SIM que você deseja provisionar. Se a sua rede móvel privada tiver várias redes de dados e pretender atribuir um endereço IP estático diferente para cada rede de dados a este SIM, recolha os valores para cada endereço IP.

Cada endereço IP deve vir do pool que você atribuiu para alocação de endereço IP estático ao criar a rede de dados relevante, conforme descrito em Coletar valores de rede de dados. Para obter mais informações, consulte Alocar pools de endereços IP do equipamento do usuário (UE).

Value Nome do campo no portal do Azure Nome do parâmetro do arquivo JSON
A rede de dados que o SIM utilizará. Não aplicável. staticIpConfiguration.attachedDataNetworkId
A fatia de rede que o SIM utilizará. Não aplicável. staticIpConfiguration.sliceId
O endereço IP estático a ser atribuído ao SIM. Não aplicável. staticIpConfiguration.staticIpAddress

Criar ou editar arquivos JSON

Execute esta etapa somente se você decidiu em Pré-requisitos usar arquivos JSON ou um arquivo JSON criptografado fornecido por um fornecedor de SIM para provisionar seus SIMs. Caso contrário, você pode pular para Começar a provisionar os SIMs no portal do Azure.

Prepare os arquivos usando as informações coletadas para seus SIMs em Coletar as informações necessárias para seus SIMs. Os exemplos abaixo mostram o formato necessário.

Nota

O provisionamento de SIM em massa é limitado a 10.000 SIMs por arquivo.

SIM de texto simples

Se você estiver criando SIMs de texto sem formatação, use o exemplo a seguir. Ele contém os parâmetros necessários para provisionar dois SIM não criptografados (SIM1 e SIM2). Se não quiser atribuir uma política de SIM ou um endereço IP estático agora, pode eliminar os simPolicyId parâmetros e/ou staticIpConfiguration .

[
  {
    "simName": "SIM1",
    "integratedCircuitCardIdentifier": "8912345678901234566",
    "internationalMobileSubscriberIdentity": "001019990010001",
    "authenticationKey": "00112233445566778899AABBCCDDEEFF",
    "operatorKeyCode": "63bfa50ee6523365ff14c1f45f88737d",
    "deviceType": "Cellphone",
    "simPolicyId": "/subscriptions/subid/resourceGroups/contoso-rg/providers/Microsoft.MobileNetwork/ mobileNetworks/contoso-network/simPolicies/SimPolicy1",
    "staticIpConfiguration": [
      {
        "attachedDataNetworkId": "/subscriptions/subid/resourceGroups/rg1/providers/Microsoft.MobileNetwork/packetCoreControlPlanes/TestPacketCoreCP/packetCoreDataPlanes/TestPacketCoreDP/attachedDataNetworks/TestAttachedDataNetwork",
        "sliceId": "/subscriptions/subid/resourceGroups/rg1/providers/Microsoft.MobileNetwork/mobileNetworks/testMobileNetwork/slices/testSlice",
        "staticIpAddress": "10.4.0.1"
      }
    ]
  },
  {
    "simName": "SIM2",
    "integratedCircuitCardIdentifier": "8922345678901234567",
    "internationalMobileSubscriberIdentity": "001019990010002",
    "authenticationKey": "11112233445566778899AABBCCDDEEFF",
    "operatorKeyCode": "63bfa50ee6523365ff14c1f45f88738d",
    "deviceType": "Sensor",
    "simPolicyId": "/subscriptions/subid/resourceGroups/contoso-rg/providers/Microsoft.MobileNetwork/mobileNetworks/contoso-network/simPolicies/SimPolicy2",
    "staticIpConfiguration": [
      {
        "attachedDataNetworkId": "/subscriptions/subid/resourceGroups/rg1/providers/Microsoft.MobileNetwork/packetCoreControlPlanes/TestPacketCoreCP/packetCoreDataPlanes/TestPacketCoreDP/attachedDataNetworks/TestAttachedDataNetwork",
        "sliceId": "/subscriptions/subid/resourceGroups/rg1/providers/Microsoft.MobileNetwork/mobileNetworks/testMobileNetwork/slices/testSlice",
        "staticIpAddress": "10.4.0.2"
      }
    ]
  }
]

SIM criptografados

Se você estiver editando um arquivo JSON criptografado fornecido por um fornecedor de SIM parceiro, use o exemplo a seguir. Ele contém os parâmetros necessários para provisionar dois SIM criptografados (SIM1 e SIM2). Se não quiser atribuir uma política de SIM ou um endereço IP estático agora, pode eliminar os simPolicy parâmetros e/ou staticIpConfiguration .

{
  "version": 1,
  "azureKeyIdentifier": 1,
  "vendorKeyFingerprint": "A5719BCEFD6A2021A11D7649942ECC14",
  "encryptedTransportKey": "0EBAE5E2D31A1BE48495F6DCA65983EEAE6BA6B75A92040562EAD84079BF701CBD3BB1602DB74E85921184820B78A02EC709951195DC87E44481FDB6B826DF775E29B7073644EA66649A14B6CA6B0EE75DE8B4A8D0D5186319E37FBF165A691E607CFF8B65F3E5E9D448049704DE4EA047101ADA4554A543F405B447B8DB687C0B7624E62515445F3E887B3328AA555540D9959752C985490586EF06681501A89594E28F98BF66F179FE3F1D2EE13C69BC42C30A8D3DC6898B8160FC66CDDEE164760F27B68A07BA4C4AE5AFFEA45EE8342E1CA8470150ED6AF4215CEF173418E60E2B1DF4A8C2AE6F0C9A291F5D185ECAD0D94D48EFD06570A0C1AE27D5EC20",
  "signedTransportKey": "83515CC47C8890F62D4A0D16DE58C2F2DCFD827C317047693A46B9CA1F9EBC33CCDB8CABE04A275D65E180813CCFF43FC2DA95E19E2B9FF2588AE0914418DC9CB5506EB7AEADB272F5DAB9F0B1CCFAD62B95C91D4F4680A350F56D2A7F8EC863F4D61E1D7A38746AEE6C6391D619CCFCFA2B6D554671D91A26484CD6E120D84917FBF69D3B56B2AA8F2B36AF88492F1A7E267594B6C1596B81A81079540EC3F31869294BFEB225DFB171DE557B8C05D7C963E047E3AF36D1387FEDA28E55E411E5FB6AED178FB9C92D674D71AF8FEB6462F509E6423D4EBE0EC84E4135AA6C7A36F849A14A6A70E7188E08278D515BD95A549645E9D595D1DEC13E1A68B9CB67",
  "sims": [
    {
      "name": "SIM 1",
      "properties": {
        "deviceType": "Sensor",
        "integratedCircuitCardIdentifier": "8922345678901234567",
        "internationalMobileSubscriberIdentity": "001019990010002",
        "encryptedCredentials": "3ED205BE2DD7F0E467283EC55F9E8F3588B68DC98811BE671070C65EFDE0CCCAD18C8B663231C80FB478F753A6B09142D06982421261679B7BB112D36473EA7EF973DCF7F634124B58DD945FE61D4B16978438CB33E64D3AA58B5C38A0D97030B5F95B16E308D919EB932ACCD36CB8C2838C497B3B38A60E3DD385",
        "simPolicy": {
          "id": "/subscriptions/subid/resourceGroups/rg1/providers/Microsoft.MobileNetwork/mobileNetworks/testMobileNetwork/simPolicies/MySimPolicy"
        },
        "staticIpConfiguration": [
          {
            "attachedDataNetwork": {
              "id": "/subscriptions/subid/resourceGroups/rg1/providers/Microsoft.MobileNetwork/packetCoreControlPlanes/TestPacketCoreCP/packetCoreDataPlanes/TestPacketCoreDP/attachedDataNetworks/TestAttachedDataNetwork"
            },
            "slice": {
              "id": "/subscriptions/subid/resourceGroups/rg1/providers/Microsoft.MobileNetwork/mobileNetworks/testMobileNetwork/slices/testSlice"
            },
            "staticIp": {
              "ipv4Address": "10.4.0.1"
            }
          }
        ]
      }
    },
    {
      "name": "SIM 2",
      "properties": {
        "deviceType": "Cellphone",
        "integratedCircuitCardIdentifier": "1234545678907456123",
        "internationalMobileSubscriberIdentity": "001019990010003",
        "encryptedCredentials": "3ED205BE2DD7F0E467283EC55F9E8F3588B68DC98811BE671070C65EFDE0CCCAD18C8B663231C80FB478F753A6B09142D06982421261679B7BB112D36473EA7EF973DCF7F634124B58DD945FE61D4B16978438CB33E64D3AA58B5C38A0D97030B5F95B16E308D919EB932ACCD36CB8C2838C497B3B38A60E3DD385",
        "simPolicy": {
          "id": "/subscriptions/subid/resourceGroups/rg1/providers/Microsoft.MobileNetwork/mobileNetworks/testMobileNetwork/simPolicies/MySimPolicy"
        },
        "staticIpConfiguration": [
          {
            "attachedDataNetwork": {
              "id": "/subscriptions/subid/resourceGroups/rg1/providers/Microsoft.MobileNetwork/packetCoreControlPlanes/TestPacketCoreCP/packetCoreDataPlanes/TestPacketCoreDP/attachedDataNetworks/TestAttachedDataNetwork"
            },
            "slice": {
              "id": "/subscriptions/subid/resourceGroups/rg1/providers/Microsoft.MobileNetwork/mobileNetworks/testMobileNetwork/slices/testSlice"
            },
            "staticIp": {
              "ipv4Address": "10.4.0.2"
            }
          }
        ]
      }
    }
  ]
}

Comece a provisionar os SIM no portal do Azure

Agora você começará o processo de provisionamento do SIM por meio do portal do Azure.

  1. Inicie sessão no portal do Azure.

  2. Procure e selecione o recurso Rede Móvel que representa a rede móvel privada para a qual você deseja provisionar SIMs.

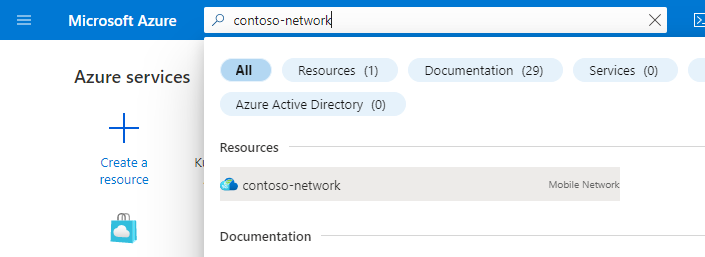

    Captura de ecrã do portal do Azure. Ele mostra os resultados de uma pesquisa por um recurso de Rede Móvel.

  3. Selecione Gerenciar SIMs.

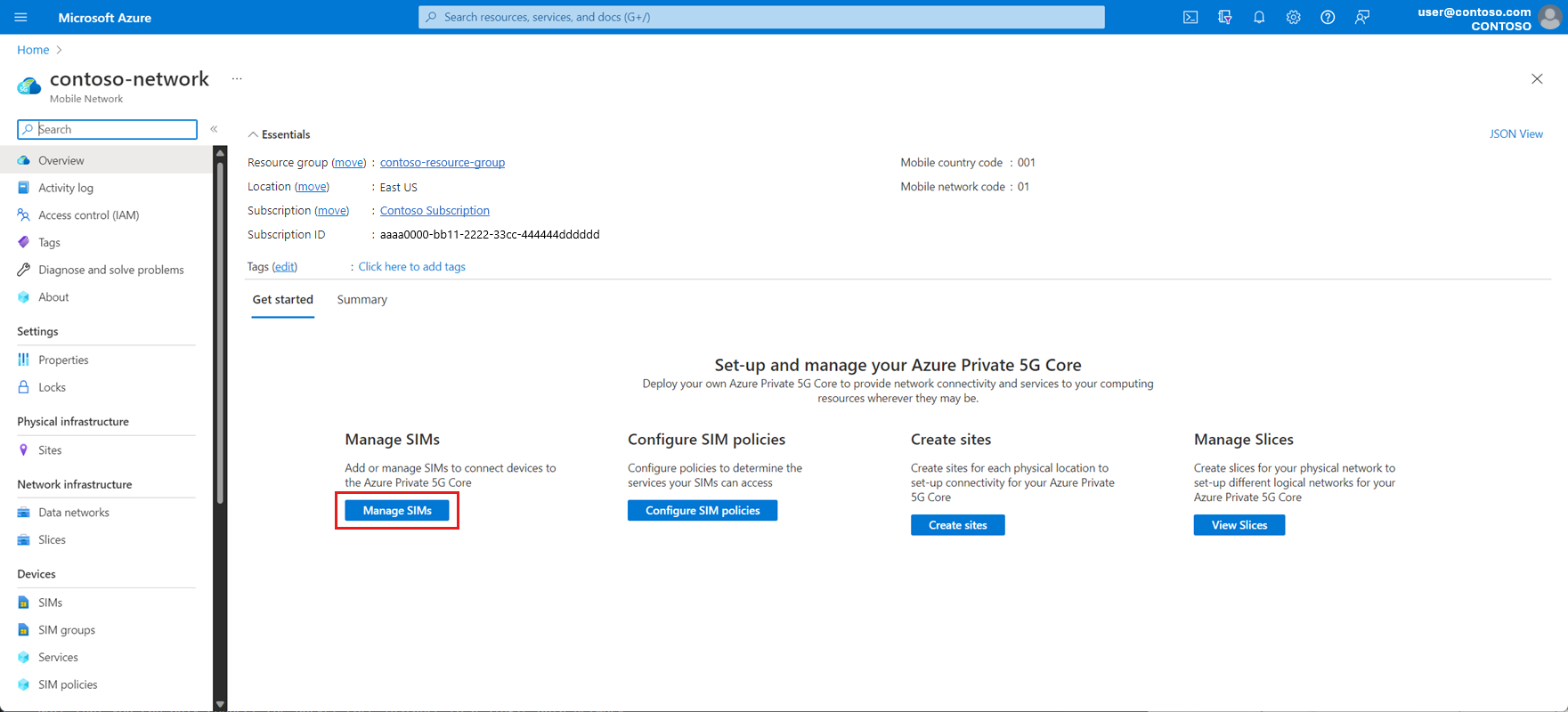

    Captura de ecrã do portal do Azure a mostrar o botão Ver SIM num recurso de Rede Móvel.

  4. Selecione Criar e, em seguida, selecione o método de provisionamento escolhido nas opções exibidas.

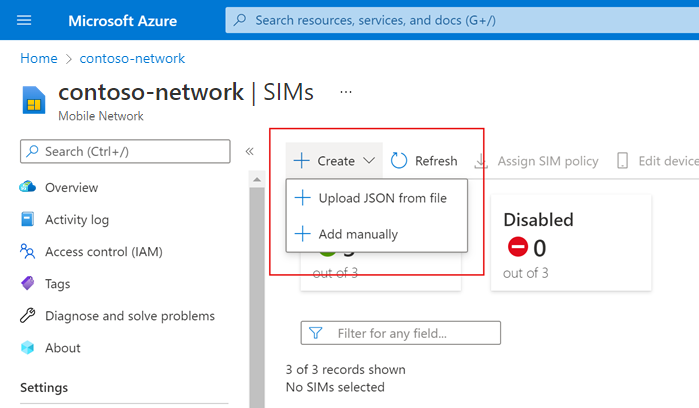

    Captura de ecrã do portal do Azure a mostrar o botão Criar e as respetivas opções - Carregue J S O N a partir do ficheiro e Adicionar manualmente.

Provisionar manualmente um cartão SIM

Conclua esta etapa se quiser inserir valores de provisionamento para seus SIMs diretamente no portal do Azure. Caso contrário, pule para Provisionar SIMs usando um arquivo JSON.

  1. Em Adicionar SIMs à direita, use as informações coletadas em Coletar as informações necessárias para seus SIMs para preencher os campos de um dos SIMs que você deseja provisionar. Você pode definir a política do SIM como Nenhum se não quiser atribuir uma política do SIM ao SIM neste momento.

  2. Defina o campo Grupo SIM como um grupo SIM existente ou selecione Criar novo para criar um novo.

  3. Selecione Adicionar.

  4. O portal do Azure começará agora a implantar o SIM. Quando a implementação for concluída, selecione Ir para recurso.

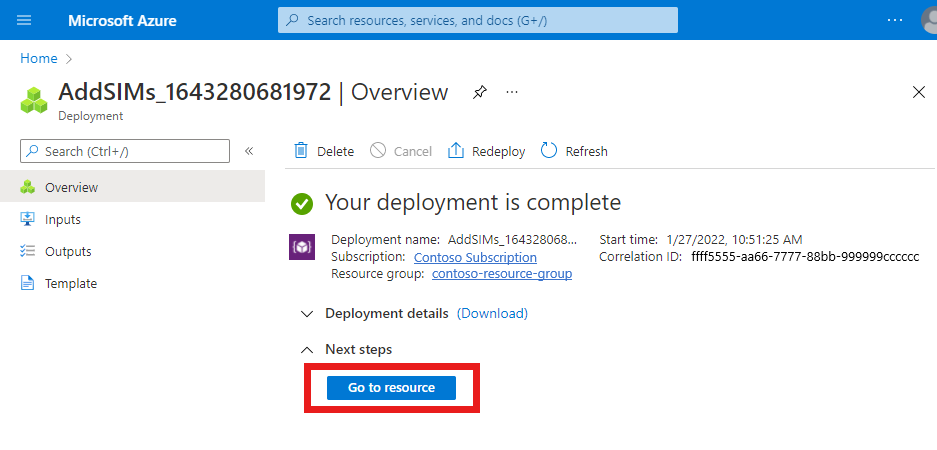

    Captura de ecrã do portal do Azure a mostrar uma implementação concluída de um recurso SIM e o botão Ir para recurso.

  5. Agora você verá os detalhes do seu novo recurso SIM.

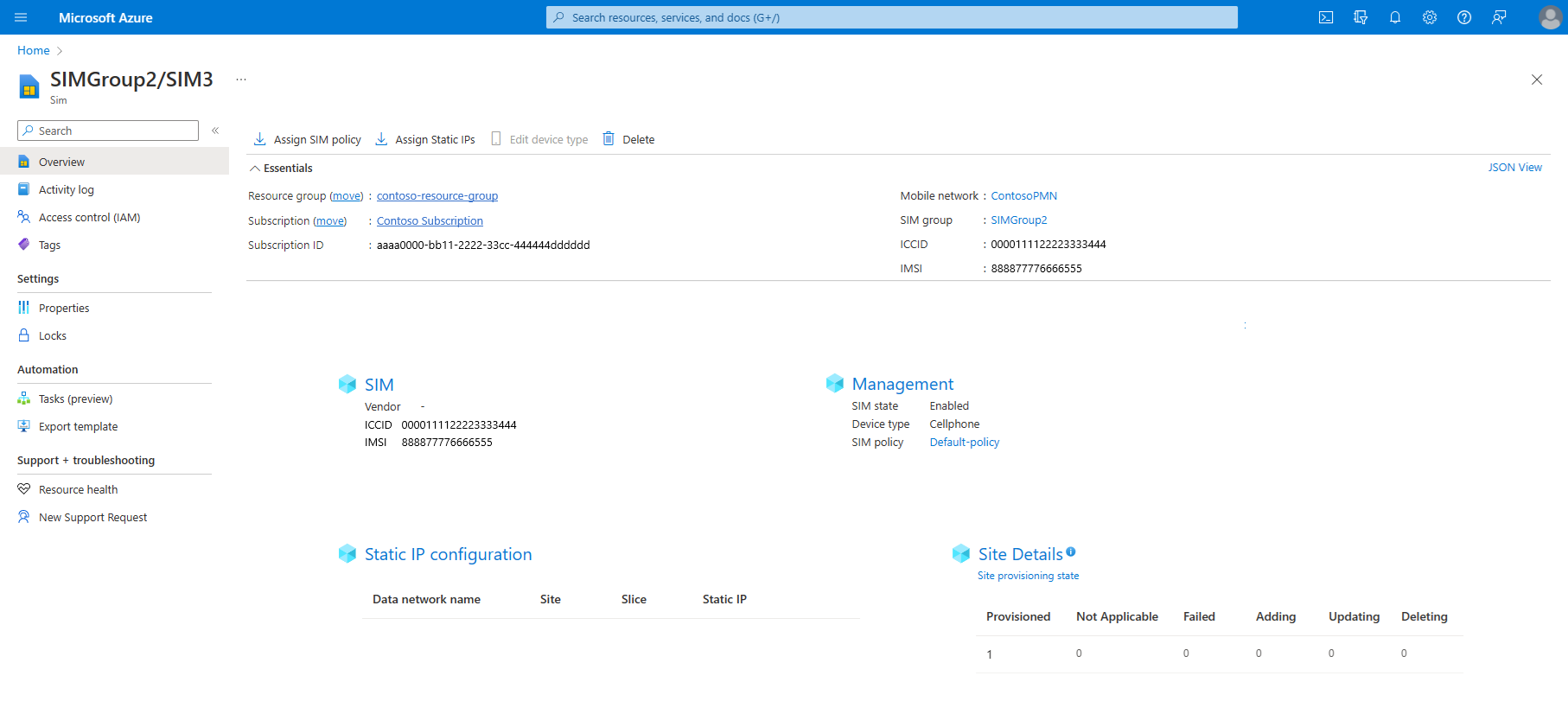

    Captura de ecrã do portal do Azure a mostrar a configuração de um novo recurso SIM.

  6. Repita esta etapa inteira para todos os outros SIMs que você deseja provisionar.

Provisionar SIMs usando um arquivo JSON

Conclua esta etapa se quiser inserir valores de provisionamento para seus SIMs usando um arquivo JSON.

  1. Em Adicionar SIMs à direita, selecione Procurar e, em seguida, selecione um dos arquivos JSON criados ou editados em Criar ou editar arquivos JSON.

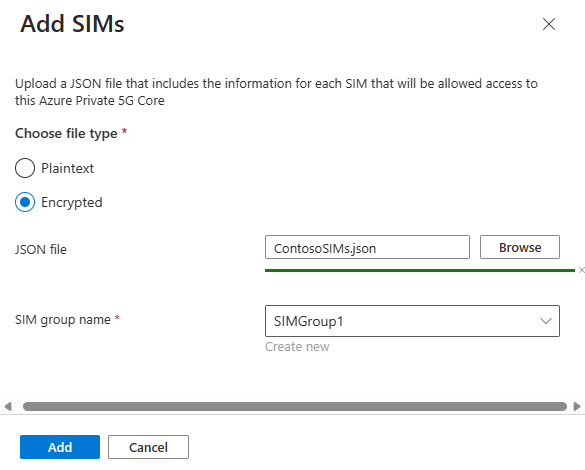

    Captura de ecrã da vista Adicionar SIMs. Ele mostra que Encrypted foi selecionado como o tipo de arquivo, um arquivo JSON foi carregado e SIMGroup1 foi selecionado como o nome do grupo SIM.

  2. Defina o campo Grupo SIM como um grupo SIM existente ou selecione Criar novo para criar um novo.

  3. Selecione Adicionar. Se o botão Adicionar estiver acinzentado, verifique o arquivo JSON para confirmar se ele está formatado corretamente.

  4. O portal do Azure começará agora a implantar os SIMs. Quando a implantação estiver concluída, selecione Ir para o grupo de recursos.

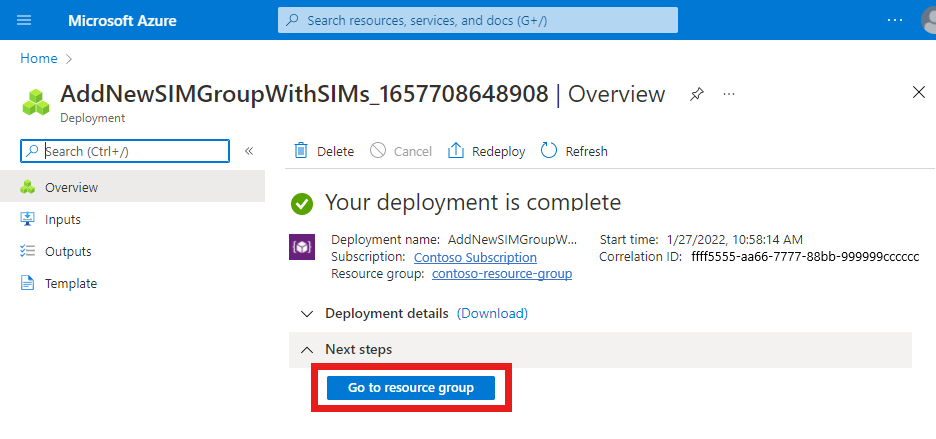

    Captura de ecrã do portal do Azure. Ele mostra uma implantação concluída de recursos SIM através de um arquivo J S O N e o botão Ir para o grupo de recursos.

  5. Selecione o recurso Grupo SIM ao qual você adicionou seus SIMs.

  6. Verifique a lista de SIMs para garantir que seus novos SIMs estejam presentes e provisionados corretamente.

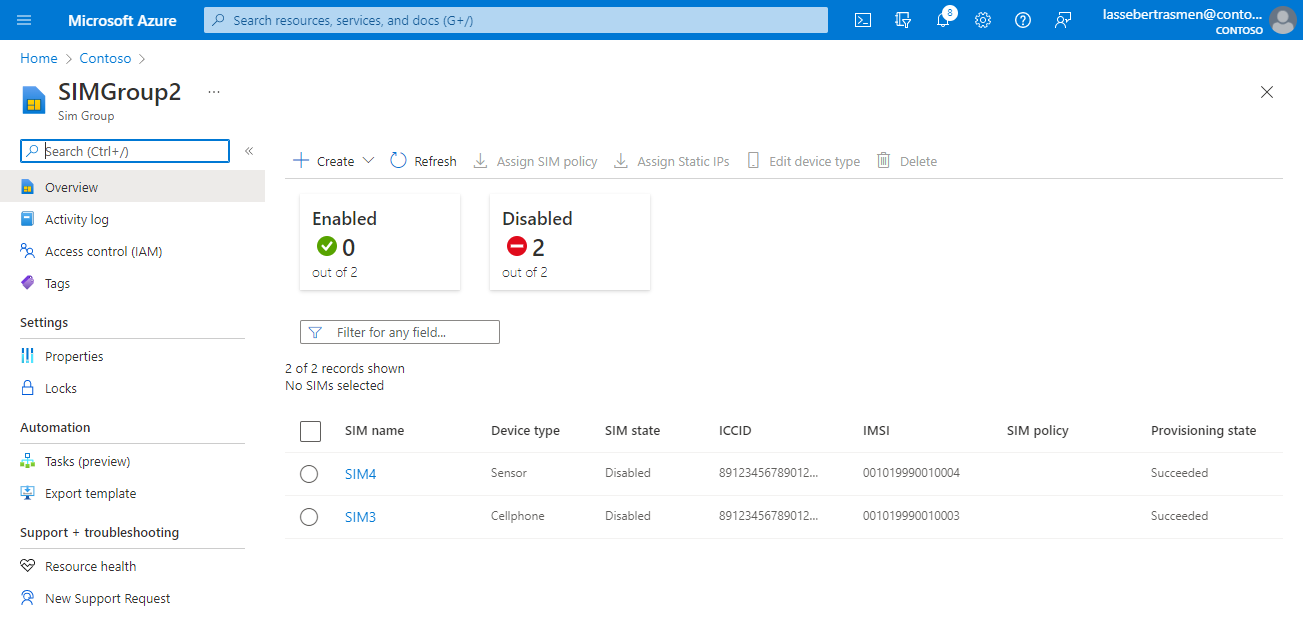

    Captura de ecrã do portal do Azure. Ele mostra uma lista de SIMs atualmente provisionados para uma rede móvel privada.

  7. Se você estiver provisionando mais de 10.000 SIMs, repita esse processo para cada arquivo JSON.

Próximos passos

  • Se você configurou a alocação de endereços IP estáticos para sua(s) instância(s) de núcleo de pacote e ainda não atribuiu endereços IP estáticos aos SIMs provisionados, poderá fazê-lo seguindo as etapas em Atribuir endereços IP estáticos.
  • Habilite a ocultação de SUPI, se necessário.
