Configuração de alta disponibilidade no SUSE usando o dispositivo de vedação

2025-06-25

Neste artigo, passaremos pelas etapas para configurar a alta disponibilidade (HA) em instâncias grandes do HANA no sistema operacional SUSE usando o dispositivo de esgrima.

Observação

Este guia é derivado do teste bem-sucedido da instalação no ambiente de instâncias grandes do Microsoft HANA. A equipe do Microsoft Service Management para instâncias grandes do HANA não oferece suporte ao sistema operacional. Para solução de problemas ou esclarecimentos sobre a camada do sistema operacional, entre em contato com a SUSE.

A equipe de gerenciamento de serviços da Microsoft configura e oferece suporte total ao dispositivo de esgrima. Ele pode ajudar a solucionar problemas de dispositivo de cercamento.

Pré-requisitos

Para configurar a alta disponibilidade usando o cluster SUSE, você precisa:

Disponibilizar Instâncias Grandes do HANA.
Instale e registre o sistema operacional com os patches mais recentes.
Conecte os servidores HANA Large Instance ao servidor SMT para obter patches e pacotes.
Configure o Network Time Protocol (servidor de tempo NTP).
Leia e compreenda a documentação mais recente do SUSE sobre a configuração do HA.

Detalhes da configuração

Este guia usa a seguinte configuração:

Sistema operacional: SLES 12 SP1 for SAP
Instâncias grandes do HANA: 2xS192 (quatro soquetes, 2 TB)
Versão HANA: HANA 2.0 SP1
Nomes de servidores: sapprdhdb95 (node1) e sapprdhdb96 (node2)
Dispositivo de esgrima: baseado em iSCSI
NTP em um dos nós do HANA Large Instance

Ao configurar instâncias grandes do HANA com a replicação do sistema HANA, pode-se solicitar que a equipa de Gestão de Serviços da Microsoft configure o dispositivo de proteção. Faça isso no momento do provisionamento.

Se já for um cliente com grandes instâncias do HANA já provisionadas, ainda poderá configurar o dispositivo de proteção. Forneça as seguintes informações à equipe do Microsoft Service Management no formulário de solicitação de serviço (SRF). Você pode obter o SRF por meio do Gerente Técnico de Conta ou do seu contato da Microsoft para a integração da HANA Large Instance.

Nome do servidor e endereço IP do servidor (por exemplo, myhanaserver1 e 10.35.0.1)
Localização (por exemplo, Leste dos EUA)
Nome do cliente (por exemplo, Microsoft)
Identificador do sistema HANA (SID) (por exemplo, H11)

Depois que o dispositivo de vedação for configurado, a equipe de gerenciamento de serviços da Microsoft fornecerá o nome SBD e o endereço IP do armazenamento iSCSI. Você pode usar essas informações para configurar a configuração da esgrima.

Siga os passos nas seções a seguir para configurar o HA utilizando o dispositivo de proteção.

Identificar o dispositivo SBD

Observação

Esta secção aplica-se apenas a clientes existentes. Se você for um novo cliente, a equipe de Gerenciamento de Serviços da Microsoft fornecerá o nome do dispositivo SBD, portanto, ignore esta seção.

Modifique /etc/iscsi/initiatorname.isci para:
```
iqn.1996-04.de.suse:01:<Tenant><Location><SID><NodeNumber>
```
O Microsoft Service Management fornece essa cadeia de caracteres. Modifique o arquivo em ambos os nós. No entanto, o número do nó é diferente em cada nó.
Modifique /etc/iscsi/iscsid.conf definindo node.session.timeo.replacement_timeout=5 e node.startup = automatic. Modifique o arquivo em ambos os nós.
Execute o seguinte comando de descoberta em ambos os nós.
```
iscsiadm -m discovery -t st -p <IP address provided by Service Management>:3260
```
Os resultados mostram quatro sessões.

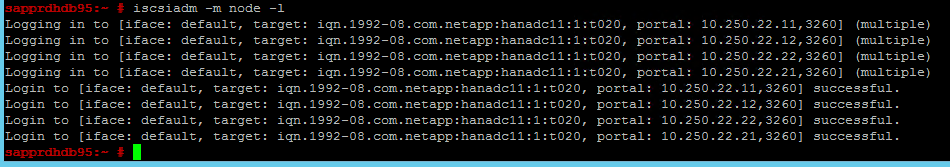

Execute o seguinte comando em ambos os nós para entrar no dispositivo iSCSI.
```
iscsiadm -m node -l
```
Os resultados mostram quatro sessões.

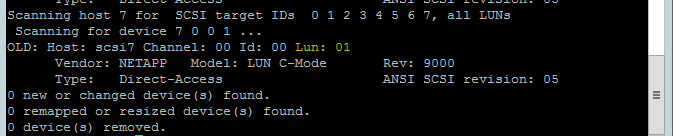

Utilize o seguinte comando para executar o script de nova verificação rescan-scsi-bus.sh. Este script mostra os novos discos criados para você. Execute-o em ambos os nós.
```
rescan-scsi-bus.sh
```
Os resultados devem mostrar um número de LUN maior que zero (por exemplo: 1, 2 e assim por diante).
Para obter o nome do dispositivo, execute o seguinte comando em ambos os nós.
```
  fdisk –l
```
Nos resultados, escolha o dispositivo com o tamanho de 178 MiB.

Inicializar o dispositivo SBD

Utilize o seguinte comando para inicializar o dispositivo SBD em ambos os nós.
```
sbd -d <SBD Device Name> create
```
Use o seguinte comando em ambos os nós para verificar o que foi gravado no dispositivo.
```
sbd -d <SBD Device Name> dump
```

Configurar o cluster SUSE HA

Use o comando a seguir para verificar se os padrões ha_sles e SAPHanaSR-doc estão instalados em ambos os nós. Se não estiverem instalados, instale-os.
```
zypper in -t pattern ha_sles
zypper in SAPHanaSR SAPHanaSR-doc
```
Configure o cluster usando o ha-cluster-init comando ou o assistente yast2. Neste exemplo, estamos usando o assistente yast2. Faça este passo somente no nó primário.
1. Vá para yast2>High Availability>Cluster.
2. Na caixa de diálogo que aparece sobre a instalação do pacote hawk, selecione Cancelar porque o pacote halk2 já está instalado.
3. Na caixa de diálogo exibida sobre continuar, selecione Continuar.
4. O valor esperado é o número de nós implantados (neste caso, 2). Selecione Seguinte.
5. Adicione os nomes dos nós e, em seguida, selecione Adicionar arquivos sugeridos.
6. Selecione Ativar csync2.
7. Selecione Gerar chaves pré-compartilhadas.

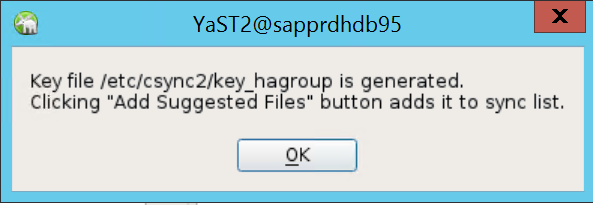

8. Na mensagem pop-up exibida, selecione OK.
9. A autenticação é realizada usando os endereços IP e chaves pré-compartilhadas em Csync2. O arquivo de chave é gerado com csync2 -k /etc/csync2/key_hagroup.

  Copie manualmente o arquivo key_hagroup para todos os membros do cluster depois que ele for criado. Certifique-se de copiar o arquivo de node1 para node2. Em seguida, selecione Seguinte.
10. Na opção padrão, a inicialização estava desativada. Mude-o para Ativado, para que o serviço de marcapasso seja iniciado na inicialização. Você pode fazer a escolha com base em seus requisitos de configuração.
11. Selecione Avançar e a configuração do cluster será concluída.

Configure o cão de guarda softdog

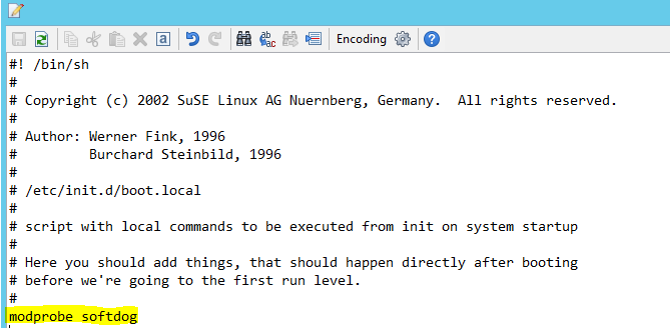

Adicione a seguinte linha a /etc/init.d/boot.local em ambos os nós.
```
modprobe softdog
```

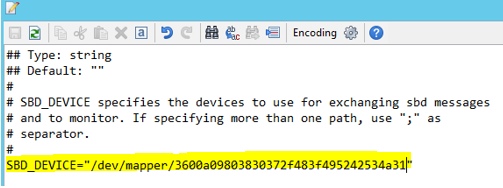

Use o comando a seguir para atualizar o arquivo /etc/sysconfig/sbd em ambos os nós.
```
SBD_DEVICE="<SBD Device Name>"
```
Carregue o módulo do kernel em ambos os nós executando o seguinte comando.
```
modprobe softdog
```
Use o comando a seguir para garantir que o softdog esteja sendo executado em ambos os nós.
```
lsmod | grep dog
```
Utilize o seguinte comando para iniciar o dispositivo SBD em ambos os nós.
```
/usr/share/sbd/sbd.sh start
```
Use o seguinte comando para testar o daemon SBD em ambos os nós.
```
sbd -d <SBD Device Name> list
```
Os resultados mostram duas entradas após a configuração em ambos os nós.
Envie a seguinte mensagem de teste para um dos seus nós.
```
sbd  -d <SBD Device Name> message <node2> <message>
```
No segundo nó (nó2), use o seguinte comando para verificar o estado da mensagem.
```
sbd  -d <SBD Device Name> list
```

Para adotar a configuração SBD, atualize o arquivo /etc/sysconfig/sbd da seguinte forma em ambos os nós.

SBD_DEVICE=" <SBD Device Name>"
SBD_WATCHDOG="yes"
SBD_PACEMAKER="yes"
SBD_STARTMODE="clean"
SBD_OPTS=""

Use o seguinte comando para iniciar o serviço de marcapasso no nó primário (nó1).
```
systemctl start pacemaker
```
Se o serviço de marcapasso falhar, consulte a secção Cenário 5: O serviço de pacemaker falha mais adiante neste artigo.

Unir o nó ao cluster

Execute o seguinte comando no node2 para permitir que esse nó ingresse no cluster.

ha-cluster-join

Se receber um erro durante a junção ao cluster, consulte a seção Cenário 6: O nó2 não pode ingressar no cluster mais adiante deste artigo.

Validar o agrupamento

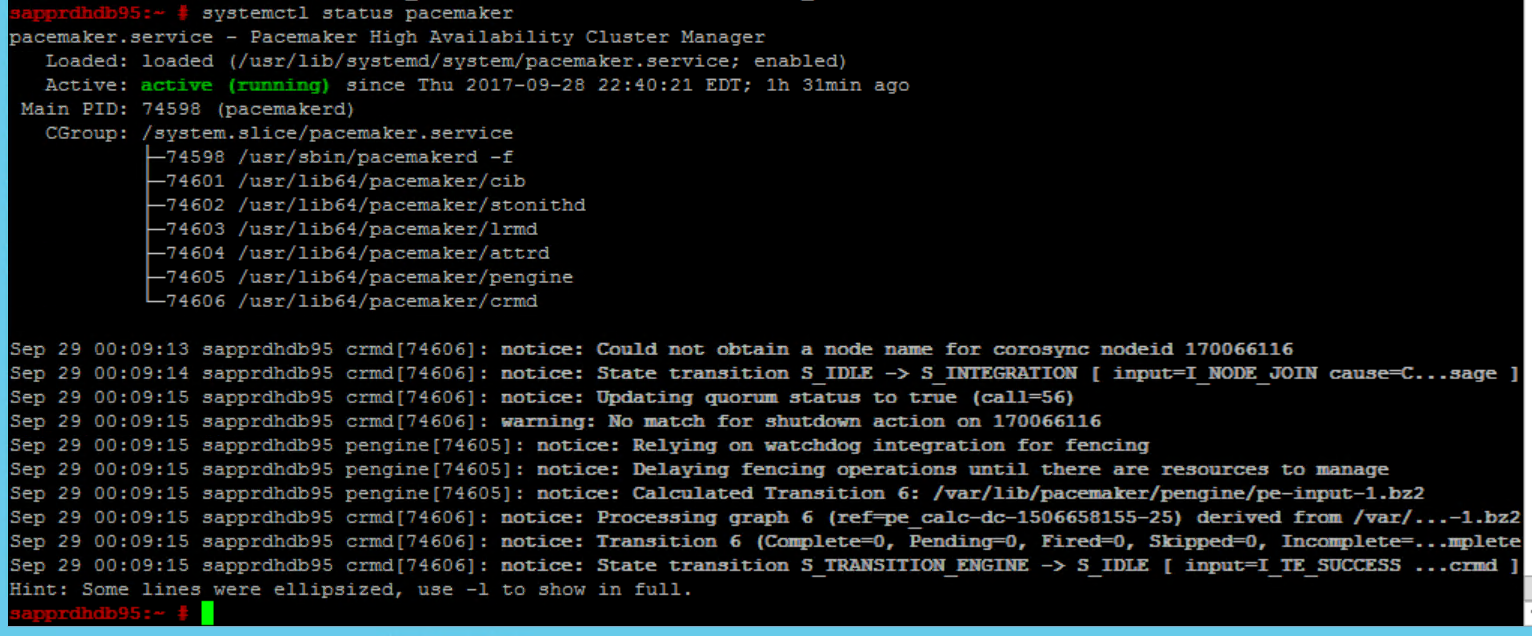

Utilize os comandos a seguir para verificar e, opcionalmente, iniciar o cluster pela primeira vez em ambos os nós.
```
systemctl status pacemaker
systemctl start pacemaker
```

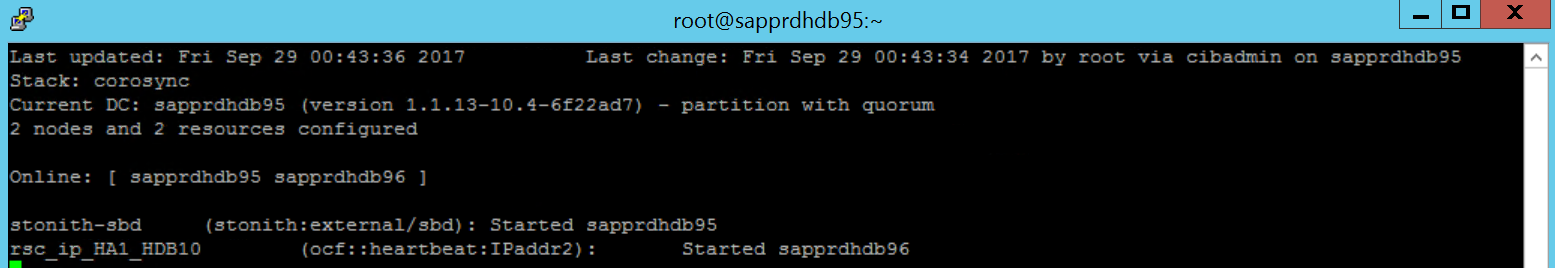

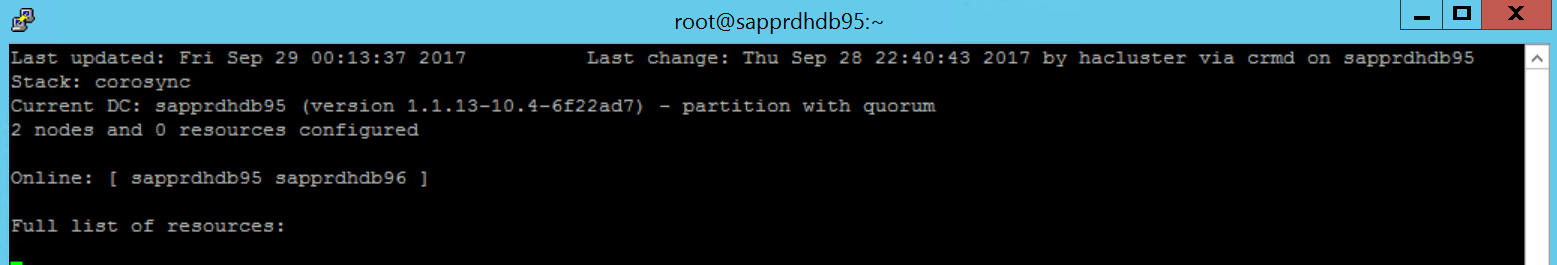

Execute o seguinte comando para garantir que ambos os nós estejam online. Você pode executá-lo em qualquer um dos nós do cluster.
```
crm_mon
```
Você também pode entrar no hawk para verificar o status do cluster: https://\<node IP>:7630. O usuário padrão é hacluster e a senha é linux. Se necessário, você pode alterar a senha usando o passwd comando.

Configurar propriedades e recursos do cluster

Esta seção descreve as etapas para configurar os recursos de cluster. Neste exemplo, você configura os seguintes recursos. Você pode configurar o restante (se necessário) fazendo referência ao guia SUSE HA.

Bootstrap de cluster
Dispositivo de vedação
Endereço IP virtual

Faça a configuração somente no nó primário .

Crie o arquivo de inicialização do cluster e configure-o adicionando o texto a seguir.

sapprdhdb95:~ # vi crm-bs.txt
# enter the following to crm-bs.txt
property $id="cib-bootstrap-options" \
no-quorum-policy="ignore" \
stonith-enabled="true" \
stonith-action="reboot" \
stonith-timeout="150s"
rsc_defaults $id="rsc-options" \
resource-stickiness="1000" \
migration-threshold="5000"
op_defaults $id="op-options" \
timeout="600"

Use o comando a seguir para adicionar a configuração ao cluster.
```
crm configure load update crm-bs.txt
```
Configure o dispositivo de vedação adicionando o recurso, criando o arquivo e adicionando texto da seguinte maneira.
```
# vi crm-sbd.txt
# enter the following to crm-sbd.txt
primitive stonith-sbd stonith:external/sbd \
params pcmk_delay_max="15"
```
Use o comando a seguir para adicionar a configuração ao cluster.
```
crm configure load update crm-sbd.txt
```

Adicione o endereço IP virtual para o recurso criando o arquivo e adicionando o texto a seguir.

# vi crm-vip.txt
primitive rsc_ip_HA1_HDB10 ocf:heartbeat:IPaddr2 \
operations $id="rsc_ip_HA1_HDB10-operations" \
op monitor interval="10s" timeout="20s" \
params ip="10.35.0.197"

Use o comando a seguir para adicionar a configuração ao cluster.

crm configure load update crm-vip.txt

Use o crm_mon comando para validar os recursos.

Os resultados mostram os dois recursos.

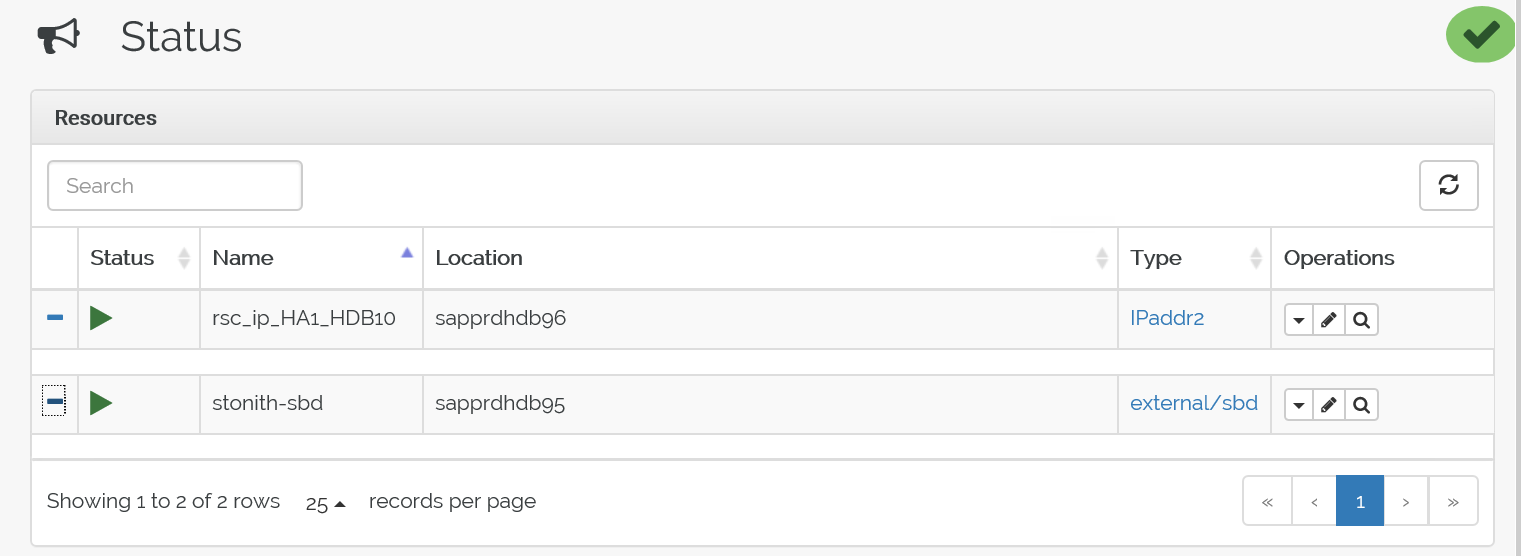

Você também pode verificar o status em https://<endereço IP do nó>:7630/cib/live/state.

Testar o processo de comutação automática

Para testar o processo de failover, use o seguinte comando para parar o serviço de marcapasso no nó1.
```
Service pacemaker stop
```
Os recursos falham para o nó2.
Interrompa o serviço de pacemaker no nó 2 e execute o failover de recursos para o nó 1.

Aqui está o status antes do failover:

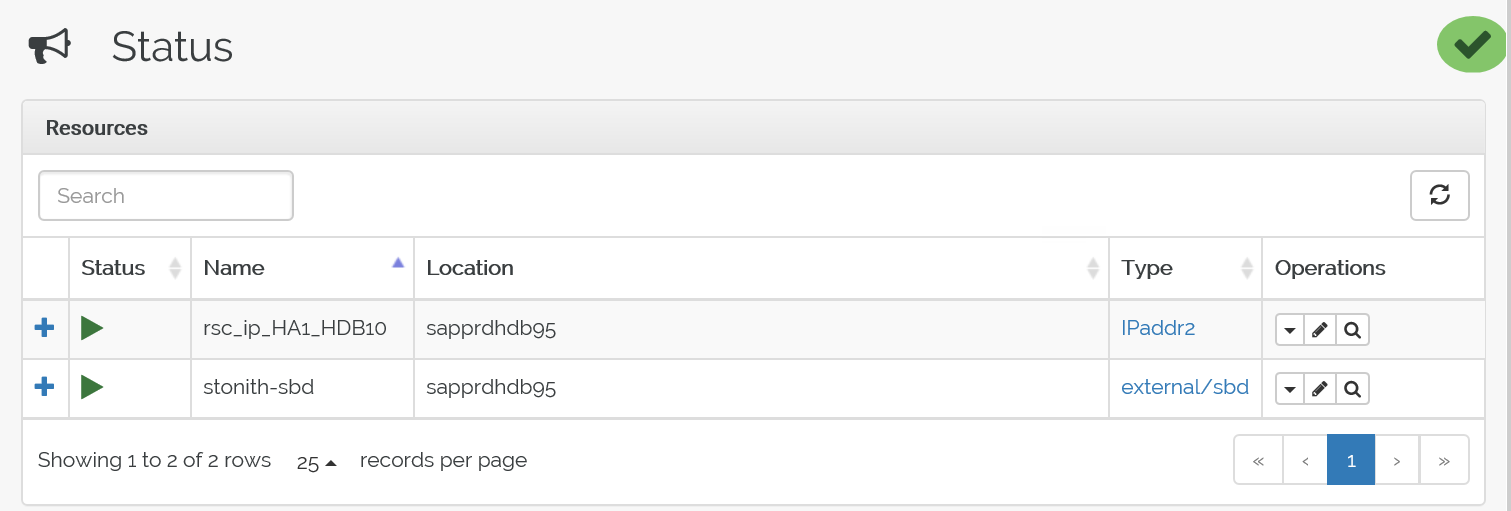

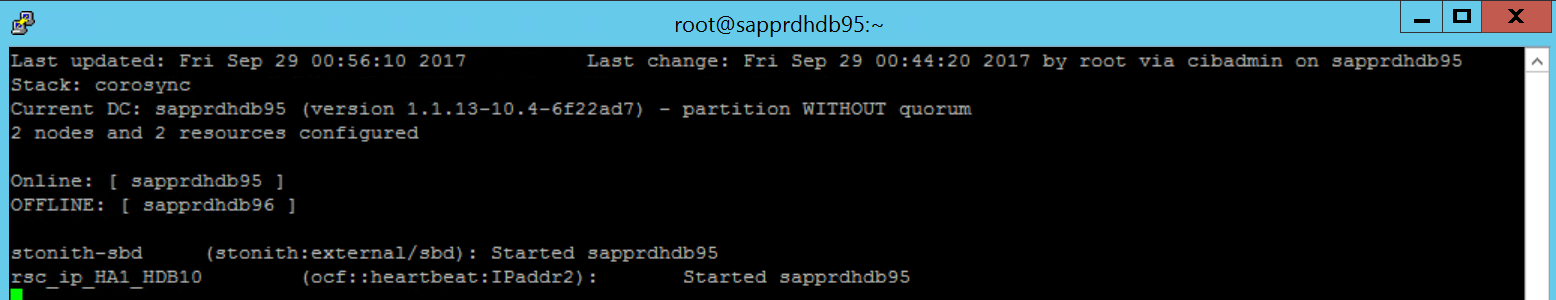

Aqui está o status após o failover:

Solução de problemas

Esta seção descreve cenários de falha que você pode encontrar durante a instalação.

Cenário 1: O nó do cluster não está online

Se algum dos nós não aparecer online no Gerenciador de Clusters, você poderá tentar este procedimento para colocá-lo online.

Use o seguinte comando para iniciar o serviço iSCSI.
```
service iscsid start
```

Utilize o seguinte comando para aceder a esse nó iSCSI.

iscsiadm -m node -l

A saída esperada se parece com:

sapprdhdb45:~ # iscsiadm -m node -l
Logging in to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.11,3260] (multiple)
Logging in to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.12,3260] (multiple)
Logging in to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.22,3260] (multiple)
Logging in to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.21,3260] (multiple)
Login to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.11,3260] successful.
Login to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.12,3260] successful.
Login to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.22,3260] successful.
Login to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.21,3260] successful.

Cenário 2: Yast2 não mostra interface gráfica

A tela gráfica yast2 é usada para configurar o cluster de alta disponibilidade neste artigo. Se o yast2 não abrir com a janela gráfica como mostrado e gerar um erro Qt, siga as etapas a seguir para instalar os pacotes necessários. Caso o programa abra com a janela gráfica, você pode ignorar os passos.

Aqui está um exemplo do erro Qt:

Captura de ecrã que mostra parte de uma janela da consola com uma mensagem de erro.

Aqui está um exemplo da saída esperada:

Captura de tela que mostra o Centro de Controle do YaST com Alta Disponibilidade e Cluster realçados.

Certifique-se de que você está conectado como usuário "root" e tem o SMT configurado para baixar e instalar os pacotes.

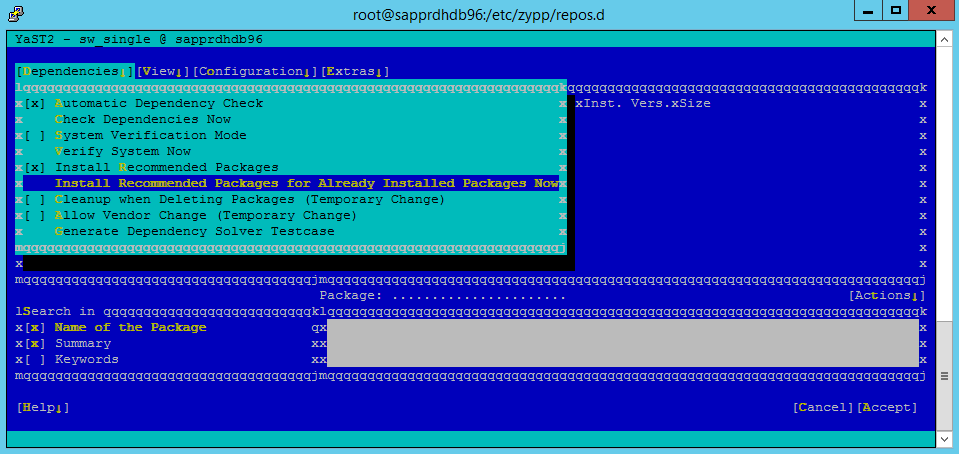

Vá para yast>Software>Gestão>Dependências e selecione Instalar pacotes recomendados.

Observação

Execute as etapas em ambos os nós, para que você possa acessar a visualização gráfica yast2 de ambos os nós.

A captura de tela a seguir mostra a tela esperada.
Em Dependências, selecione Instalar pacotes recomendados.
Reveja as alterações e selecione OK.

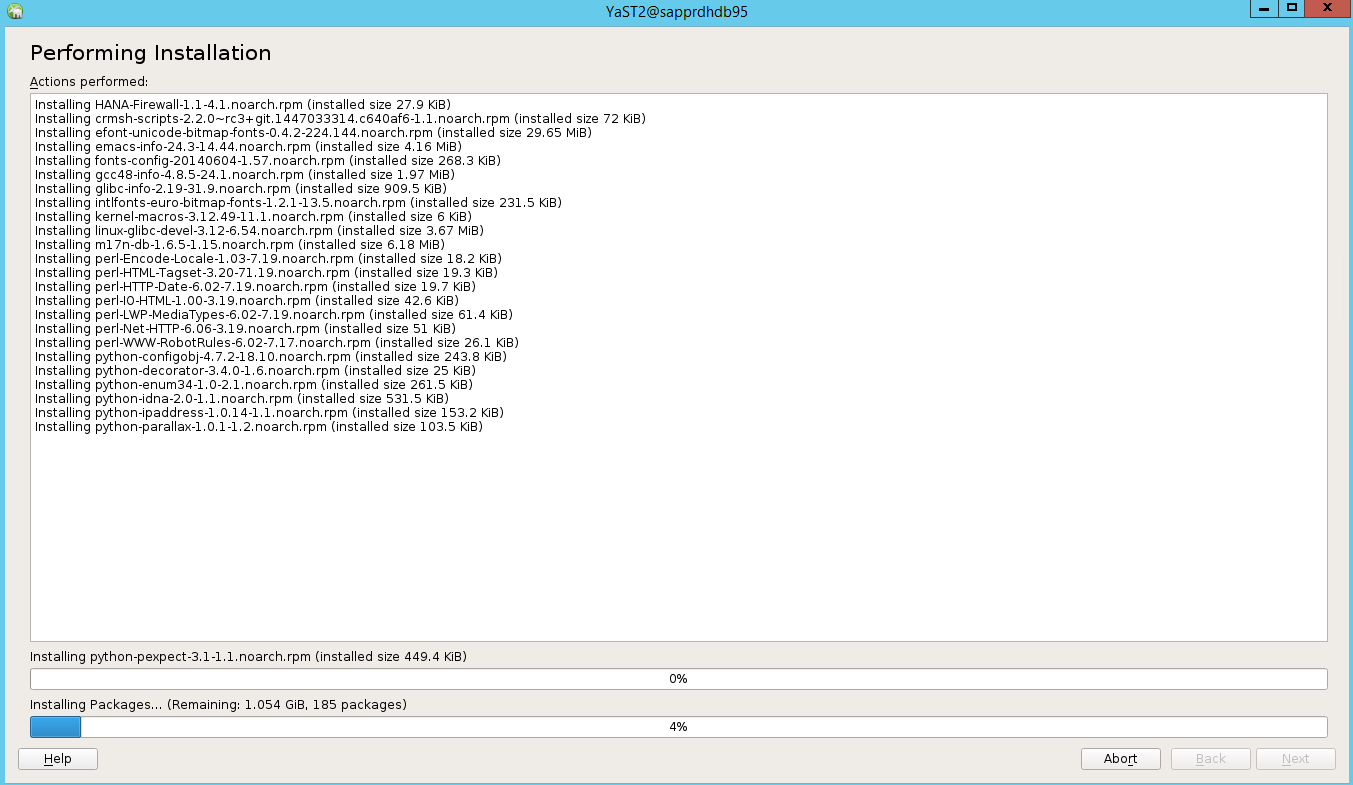

A instalação do pacote prossegue.
Selecione Seguinte.
Quando a tela Instalação concluída com êxito for exibida, selecione Concluir.

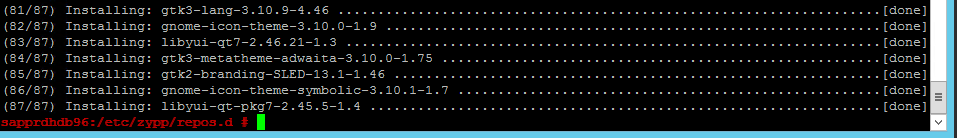

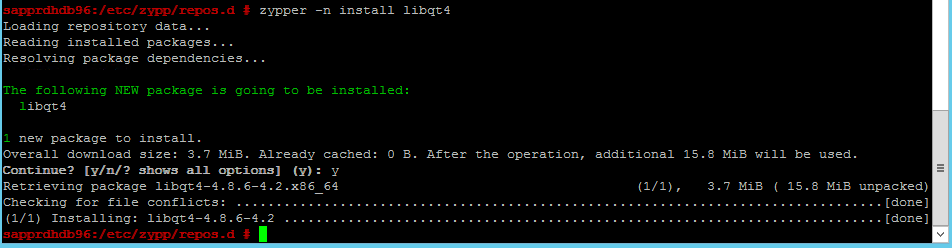

Use os seguintes comandos para instalar os pacotes libqt4 e libyui-qt.
```
zypper -n install libqt4
```
```
zypper -n install libyui-qt
```
Yast2 agora pode abrir a visualização gráfica.

Cenário 3: Yast2 não mostra a opção de alta disponibilidade

Para que a opção de alta disponibilidade fique visível no centro de controle yast2, você precisa instalar os outros pacotes.

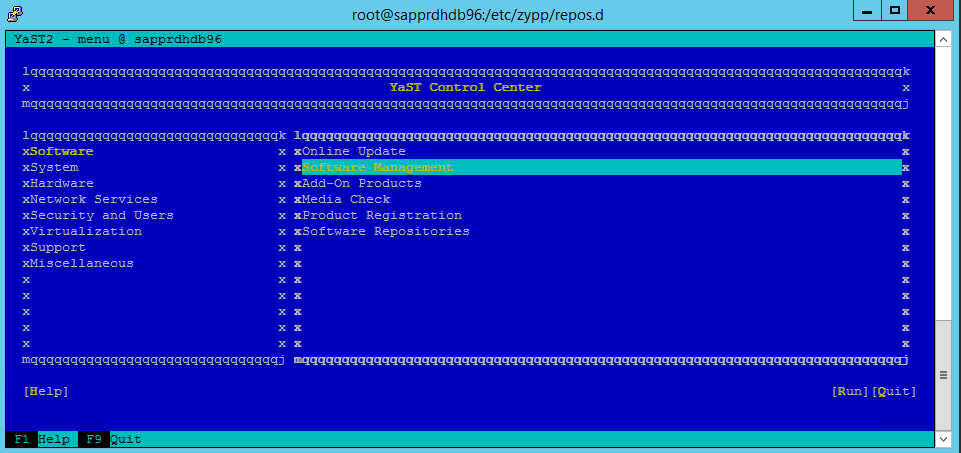

Vá para Yast2>Software>Software Management. Em seguida, selecione AtualizaçãoOnline de>.

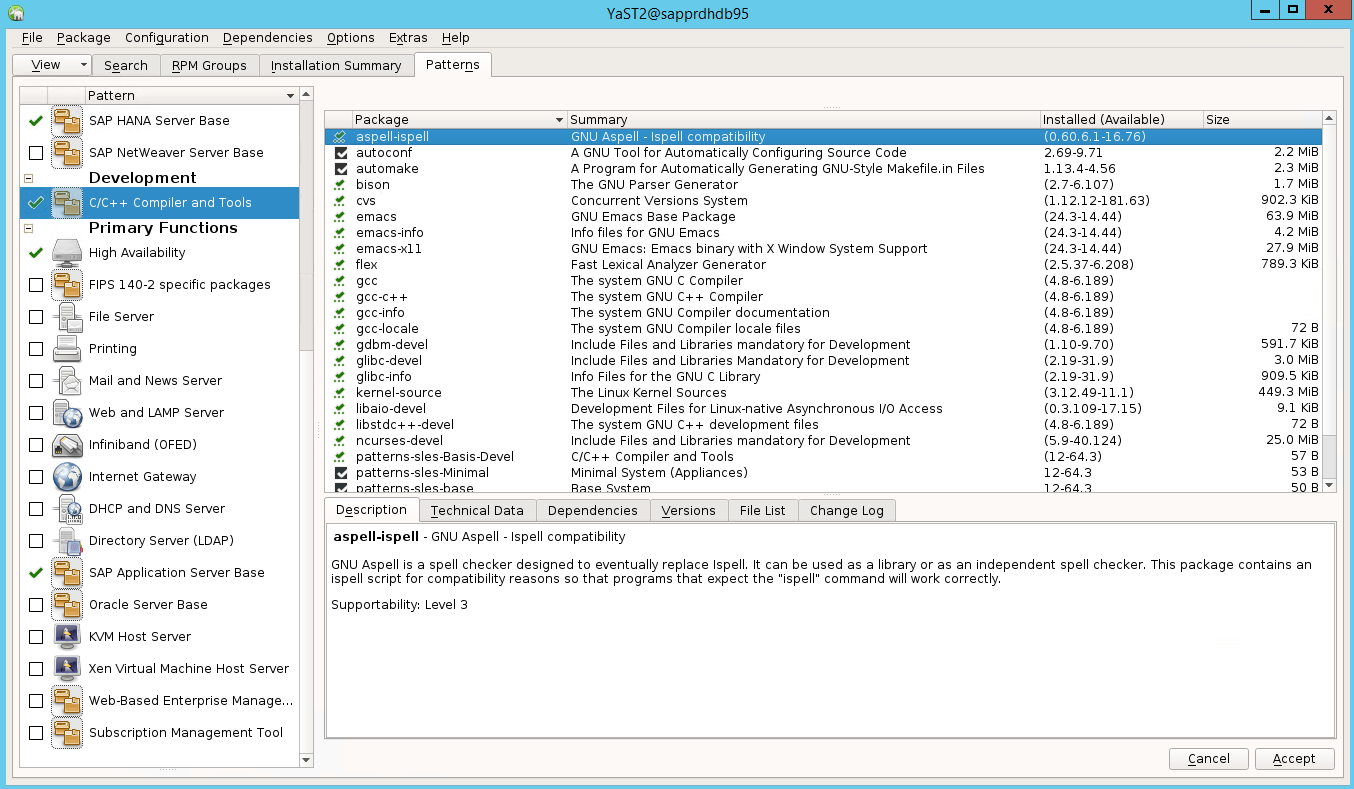

Selecione padrões para os seguintes itens. Em seguida, selecione Aceitar.
- Base do servidor SAP HANA
- Compilador e ferramentas C/C++
- Alta disponibilidade
- Base do servidor de aplicativos SAP

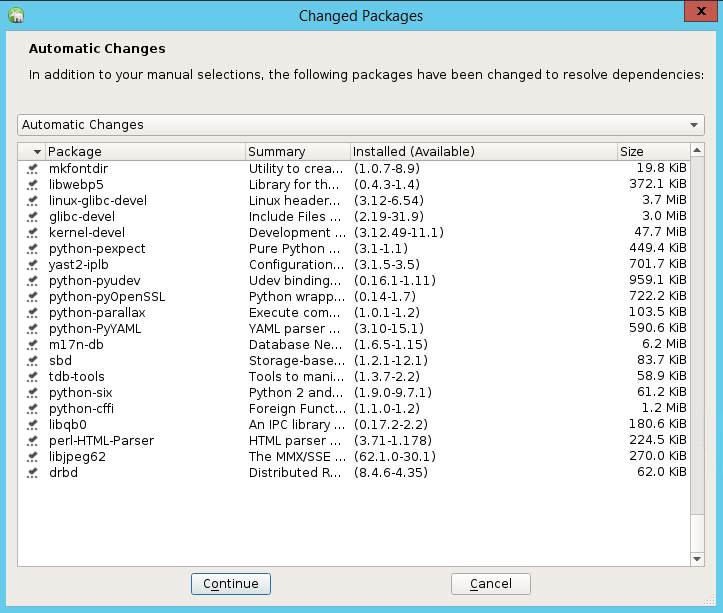

Na lista de pacotes que foram alterados para resolver dependências, selecione Continuar.
Na página Status da instalação em execução , selecione Avançar.
Quando a instalação estiver concluída, um relatório de instalação será exibido. Selecione Concluir.

Cenário 4: A instalação do HANA falha com erro de assemblies gcc

Se a instalação do HANA falhar, você pode obter o seguinte erro.

Captura de tela que mostra uma mensagem de erro informando que o sistema operacional não está pronto para executar assemblies g c c 5.

Para corrigir o problema, instale as bibliotecas libgcc_sl e libstdc++6, conforme mostrado na captura de tela a seguir.

Captura de tela que mostra uma janela do console instalando as bibliotecas necessárias.

Cenário 5: Falha no serviço de marcapasso

As informações a seguir serão exibidas se o serviço de marcapasso não puder ser iniciado.

sapprdhdb95:/ # systemctl start pacemaker
A dependency job for pacemaker.service failed. See 'journalctl -xn' for details.

sapprdhdb95:/ # journalctl -xn
-- Logs begin at Thu 2017-09-28 09:28:14 EDT, end at Thu 2017-09-28 21:48:27 EDT. --
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [SERV  ] Service engine unloaded: corosync configuration map
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [QB    ] withdrawing server sockets
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [SERV  ] Service engine unloaded: corosync configuration ser
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [QB    ] withdrawing server sockets
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [SERV  ] Service engine unloaded: corosync cluster closed pr
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [QB    ] withdrawing server sockets
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [SERV  ] Service engine unloaded: corosync cluster quorum se
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [SERV  ] Service engine unloaded: corosync profile loading s
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [MAIN  ] Corosync Cluster Engine exiting normally
Sep 28 21:48:27 sapprdhdb95 systemd[1]: Dependency failed for Pacemaker High Availability Cluster Manager
-- Subject: Unit pacemaker.service has failed
-- Defined-By: systemd
-- Support: https://lists.freedesktop.org/mailman/listinfo/systemd-devel
--
-- Unit pacemaker.service has failed.
--
-- The result is dependency.

sapprdhdb95:/ # tail -f /var/log/messages
2017-09-28T18:44:29.675814-04:00 sapprdhdb95 corosync[57600]:   [QB    ] withdrawing server sockets
2017-09-28T18:44:29.676023-04:00 sapprdhdb95 corosync[57600]:   [SERV  ] Service engine unloaded: corosync cluster closed process group service v1.01
2017-09-28T18:44:29.725885-04:00 sapprdhdb95 corosync[57600]:   [QB    ] withdrawing server sockets
2017-09-28T18:44:29.726069-04:00 sapprdhdb95 corosync[57600]:   [SERV  ] Service engine unloaded: corosync cluster quorum service v0.1
2017-09-28T18:44:29.726164-04:00 sapprdhdb95 corosync[57600]:   [SERV  ] Service engine unloaded: corosync profile loading service
2017-09-28T18:44:29.776349-04:00 sapprdhdb95 corosync[57600]:   [MAIN  ] Corosync Cluster Engine exiting normally
2017-09-28T18:44:29.778177-04:00 sapprdhdb95 systemd[1]: Dependency failed for Pacemaker High Availability Cluster Manager.
2017-09-28T18:44:40.141030-04:00 sapprdhdb95 systemd[1]: [/usr/lib/systemd/system/fstrim.timer:8] Unknown lvalue 'Persistent' in section 'Timer'
2017-09-28T18:45:01.275038-04:00 sapprdhdb95 cron[57995]: pam_unix(crond:session): session opened for user root by (uid=0)
2017-09-28T18:45:01.308066-04:00 sapprdhdb95 CRON[57995]: pam_unix(crond:session): session closed for user root

Para corrigi-lo, exclua a seguinte linha do arquivo /usr/lib/systemd/system/fstrim.timer:

Persistent=true

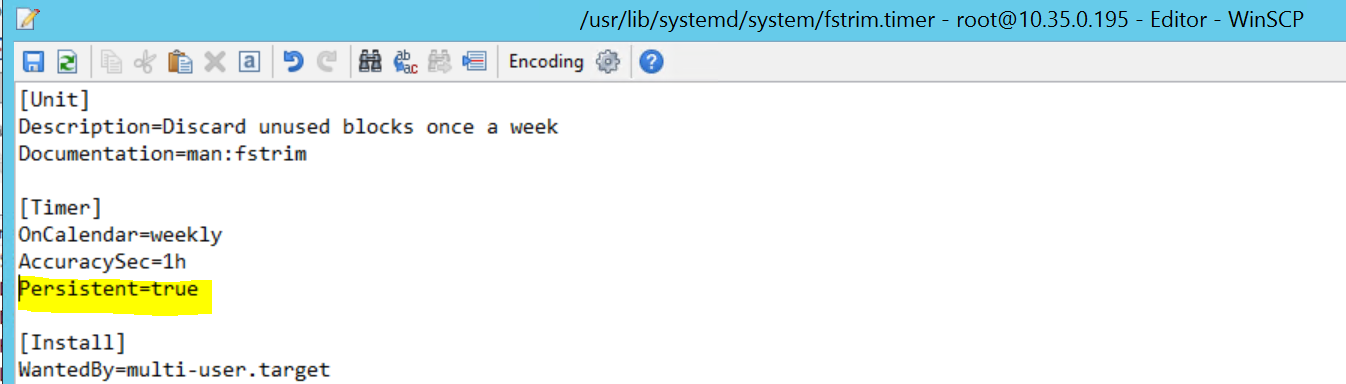

Captura de tela que mostra o arquivo f s trim com o valor de Persistent=true a ser excluído.

Cenário 6: O Node2 não pode ingressar no cluster

O seguinte erro aparece se houver um problema com a ligação do nó2 ao cluster existente por meio do comando ha-cluster-join .

ERROR: Can’t retrieve SSH keys from <Primary Node>

Captura de tela que mostra uma janela do console com uma mensagem de erro que diz que as teclas S S H não podem ser recuperadas de um determinado endereço IP.

Para corrigi-lo:

Execute os seguintes comandos em ambos os nós.

ssh-keygen -q -f /root/.ssh/id_rsa -C 'Cluster Internal' -N ''
cat /root/.ssh/id_rsa.pub >> /root/.ssh/authorized_keys

Captura de tela que mostra parte de uma janela do console executando o comando no primeiro nó.

Captura de tela que mostra parte de uma janela do console executando o comando no segundo nó.

Confirme que o nó 2 foi adicionado ao cluster.

Próximos passos

Você pode encontrar mais informações sobre a configuração do SUSE HA nos seguintes artigos:

Cenário otimizado para desempenho do SAP HANA SR (site da SUSE)
Funcionamento e dispositivos de isolamento (site da SUSE)
Esteja preparado para usar o Pacemaker Cluster for SAP HANA – Parte 1: Noções básicas (blog da SAP)
Esteja preparado para usar o Pacemaker Cluster for SAP HANA – Parte 2: Falha de ambos os nós (blog da SAP)
Backup e restauração do sistema operacional
