Usar o portal para anexar um disco de dados a uma VM Linux

Aplica-se a: ✔️ Linux VMs ✔️ Conjuntos de escala flexível

Este artigo mostra como anexar discos novos e existentes a uma máquina virtual Linux por meio do portal do Azure. Você também pode anexar um disco de dados a uma VM do Windows no portal do Azure.

Pré-requisitos

Antes de anexar discos à sua VM, reveja estas sugestões:

  • O tamanho da máquina virtual controla quantos discos de dados você pode anexar. Para obter detalhes, consulte Tamanhos para máquinas virtuais.

Localizar a máquina virtual

Siga estes passos:

  1. Vá para o portal do Azure para localizar a VM. Procure e selecione Máquinas Virtuais.

  2. Selecione a VM à qual deseja anexar o disco na lista.

  3. Na página Máquinas virtuais, em Configurações, selecione Discos.

Anexar um novo disco

Siga estes passos:

  1. No painel Discos, em Discos de dados, selecione Criar e anexar um novo disco.

  2. Introduza um nome para o disco gerido. Revise as configurações padrão e atualize o tipo de armazenamento, tamanho (GiB), criptografia e cache de host conforme necessário.

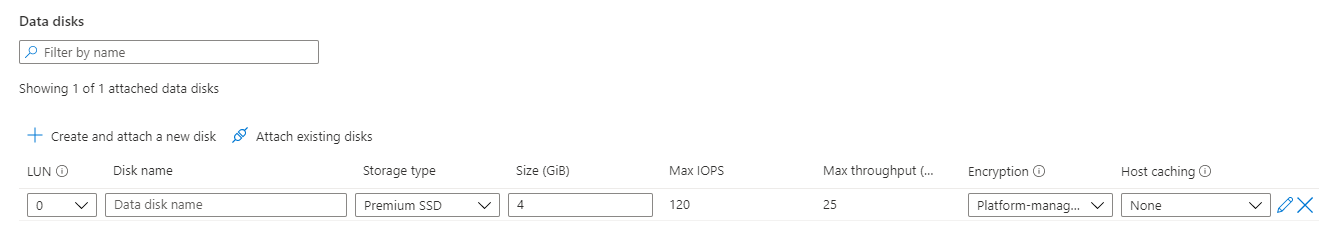

    Captura de ecrã de rever as definições do disco.

  3. Quando terminar, selecione Salvar na parte superior da página para criar o disco gerenciado e atualizar a configuração da VM.

Anexar um disco existente

Siga estes passos:

  1. No painel Discos, em Discos de dados, selecione Anexar discos existentes.

  2. Selecione o menu suspenso para Nome do disco e selecione um disco na lista de discos gerenciados disponíveis.

  3. Selecione Salvar para anexar o disco gerenciado existente e atualizar a configuração da VM:

Conecte-se à VM Linux para montar o novo disco

Para particionar, formatar e montar seu novo disco para que sua VM Linux possa usá-lo, SSH em sua VM. Para obter mais informações, veja como utilizar SSH com Linux no Azure. O exemplo a seguir se conecta a uma VM com o endereço IP público de 10.123.123.25 com o nome de usuário azureuser:

ssh azureuser@10.123.123.25

Localizar o disco

Uma vez conectado à sua VM, você precisa encontrar o disco. Neste exemplo, estamos usando lsblk para listar os discos.

lsblk -o NAME,HCTL,SIZE,MOUNTPOINT | grep -i "sd"

The output is similar to the following example:

sda     0:0:0:0      30G
├─sda1             29.9G /
├─sda14               4M
└─sda15             106M /boot/efi
sdb     1:0:1:0      14G
└─sdb1               14G /mnt
sdc     3:0:0:0       4G

In this example, the disk that was added was sdc. It's a LUN 0 and is 4GB.

For a more complex example, here's what multiple data disks look like in the portal:

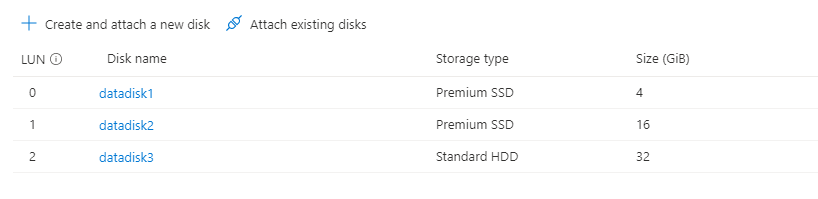

Screenshot of multiple disks shown in the portal.

In the image, you can see that there are 3 data disks: 4 GB on LUN 0, 16GB at LUN 1, and 32G at LUN 2.

Here's what that might look like using lsblk:

sda     0:0:0:0      30G
├─sda1             29.9G /
├─sda14               4M
└─sda15             106M /boot/efi
sdb     1:0:1:0      14G
└─sdb1               14G /mnt
sdc     3:0:0:0       4G
sdd     3:0:0:1      16G
sde     3:0:0:2      32G

From the output of lsblk you can see that the 4GB disk at LUN 0 is sdc, the 16GB disk at LUN 1 is sdd, and the 32G disk at LUN 2 is sde.

Prepare a new empty disk

Important

If you are using an existing disk that contains data, skip to mounting the disk. The following instructions will delete data on the disk.

If you're attaching a new disk, you need to partition the disk.

The parted utility can be used to partition and to format a data disk.

  • Use the latest version parted that is available for your distro.
  • If the disk size is 2 tebibytes (TiB) or larger, you must use GPT partitioning. If disk size is under 2 TiB, then you can use either MBR or GPT partitioning.

The following example uses parted on /dev/sdc, which is where the first data disk will typically be on most VMs. Replace sdc with the correct option for your disk. We're also formatting it using the XFS filesystem.

sudo parted /dev/sdc --script mklabel gpt mkpart xfspart xfs 0% 100%
sudo mkfs.xfs /dev/sdc1
sudo partprobe /dev/sdc1

Use the partprobe utility to make sure the kernel is aware of the new partition and filesystem. Failure to use partprobe can cause the blkid or lslbk commands to not return the UUID for the new filesystem immediately.

Mount the disk

Create a directory to mount the file system using mkdir. The following example creates a directory at /datadrive:

sudo mkdir /datadrive

Use mount to then mount the filesystem. The following example mounts the /dev/sdc1 partition to the /datadrive mount point:

sudo mount /dev/sdc1 /datadrive

To ensure that the drive is remounted automatically after a reboot, it must be added to the /etc/fstab file. It's also highly recommended that the UUID (Universally Unique Identifier) is used in /etc/fstab to refer to the drive rather than just the device name (such as, /dev/sdc1). If the OS detects a disk error during boot, using the UUID avoids the incorrect disk being mounted to a given location. Remaining data disks would then be assigned those same device IDs. To find the UUID of the new drive, use the blkid utility:

sudo blkid

The output looks similar to the following example:

/dev/sda1: LABEL="cloudimg-rootfs" UUID="11111111-1b1b-1c1c-1d1d-1e1e1e1e1e1e" TYPE="ext4" PARTUUID="1a1b1c1d-11aa-1234-1a1a1a1a1a1a"
/dev/sda15: LABEL="UEFI" UUID="BCD7-96A6" TYPE="vfat" PARTUUID="1e1g1cg1h-11aa-1234-1u1u1a1a1u1u"
/dev/sdb1: UUID="22222222-2b2b-2c2c-2d2d-2e2e2e2e2e2e" TYPE="ext4" TYPE="ext4" PARTUUID="1a2b3c4d-01"
/dev/sda14: PARTUUID="2e2g2cg2h-11aa-1234-1u1u1a1a1u1u"
/dev/sdc1: UUID="33333333-3b3b-3c3c-3d3d-3e3e3e3e3e3e" TYPE="xfs" PARTLABEL="xfspart" PARTUUID="c1c2c3c4-1234-cdef-asdf3456ghjk"

Note

Improperly editing the /etc/fstab file could result in an unbootable system. If unsure, refer to the distribution's documentation for information on how to properly edit this file. You should create a backup of the /etc/fstab file is created before editing.

Next, open the /etc/fstab file in a text editor. Add a line to the end of the file, using the UUID value for the /dev/sdc1 device that was created in the previous steps, and the mountpoint of /datadrive. Using the example from this article, the new line would look like the following:

UUID=33333333-3b3b-3c3c-3d3d-3e3e3e3e3e3e   /datadrive   xfs   defaults,nofail   1   2

When you're done editing the file, save and close the editor.

Note

Later removing a data disk without editing fstab could cause the VM to fail to boot. Most distributions provide either the nofail and/or nobootwait fstab options. These options allow a system to boot even if the disk fails to mount at boot time. Consult your distribution's documentation for more information on these parameters.

The nofail option ensures that the VM starts even if the filesystem is corrupt or the disk does not exist at boot time. Without this option, you may encounter behavior as described in Cannot SSH to Linux VM due to FSTAB errors

Verifique o disco

Agora você pode usar lsblk novamente para ver o disco e o ponto de montagem.

lsblk -o NAME,HCTL,SIZE,MOUNTPOINT | grep -i "sd"

A saída será semelhante à seguinte:

sda     0:0:0:0      30G
├─sda1             29.9G /
├─sda14               4M
└─sda15             106M /boot/efi
sdb     1:0:1:0      14G
└─sdb1               14G /mnt
sdc     3:0:0:0       4G
└─sdc1                4G /datadrive

Você pode ver que sdc agora está montado em /datadrive.

Suporte TRIM/UNMAP para Linux no Azure

Alguns kernels Linux suportam operações TRIM/UNMAP para descartar blocos não utilizados no disco. Esse recurso é principalmente útil para informar o Azure de que as páginas excluídas não são mais válidas e podem ser descartadas. Esse recurso pode economizar dinheiro em discos que são cobrados com base na quantidade de armazenamento consumido, como discos padrão não gerenciados e instantâneos de disco.

Há duas maneiras de habilitar o suporte a TRIM em sua VM Linux. Como de costume, consulte sua distribuição para obter a abordagem recomendada:

  1. Use a discard opção de montagem em /etc/fstab, por exemplo:

    ```config
    UUID=33333333-3b3b-3c3c-3d3d-3e3e3e3e3e3e   /datadrive   xfs   defaults,discard   1   2
    ```

  2. Em alguns casos, a opção pode ter implicações no discard desempenho. Como alternativa, você pode executar o fstrim comando manualmente a partir da linha de comando ou adicioná-lo ao seu crontab para ser executado regularmente:

    Ubuntu

    sudo apt-get install util-linux
    sudo fstrim /datadrive


    RHEL

    sudo yum install util-linux
    sudo fstrim /datadrive


    SUSE

    sudo zypper install util-linux
    sudo fstrim /datadrive
