Utilizar GPIO para entrada binária

Os pinos de E/S para fins gerais (GPIO) podem ser configurados para receber sinais elétricos como entrada. No seu nível mais básico, isto é útil para cenários que detetam a abertura/fecho de um circuito. Estes circuitos podem incluir botões de pressão, interruptores de alternar, interruptores de junco, interruptores de pressão e outros dispositivos que representam valores binários (ligados/desligados) ao concluir um circuito.

Neste tutorial, irá utilizar o .NET e os pinos GPIO do Raspberry Pi para detetar a abertura e o fecho de um circuito.

Pré-requisitos

  • Computador de quadro único (SBC) baseado em ARM (ARMv7 ou superior)
  • Fios jumper
  • Breadboard (opcional)
  • Placa simultânea raspberry Pi GPIO (opcional)
  • SDK .NET 7 ou posterior

Nota

Este tutorial é escrito partindo do princípio de que o dispositivo de destino é Raspberry Pi. No entanto, este tutorial pode ser utilizado para qualquer SBC baseado em Linux que suporte .NET, como Orange Pi, ODROID e muito mais.

Certifique-se de que o SSH está ativado no seu dispositivo. Para Raspberry Pi, consulte Configurar um Servidor SSH na documentação do Raspberry Pi.

Preparar o hardware

Utilize os componentes de hardware para criar o circuito, conforme descrito no diagrama seguinte:

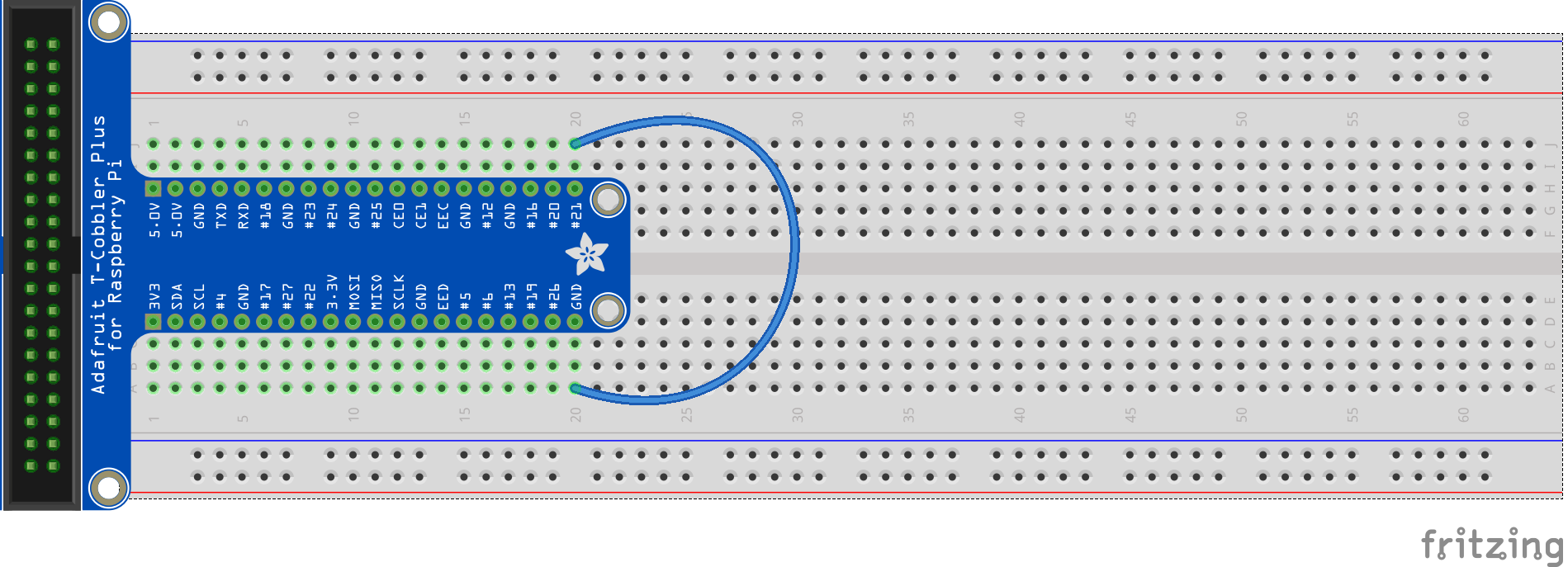

Um diagrama a mostrar um circuito que liga um pino à base para afixar 21.

A imagem acima ilustra uma ligação direta entre um pino no chão e o pino 21.

Gorjeta

O diagrama ilustra uma fuga de breadboard e GPIO para fins ilustrativos, mas sinta-se à vontade para apenas ligar um pino moído e afixar 21 com um fio de saltador no Raspberry Pi.

Veja o seguinte diagrama de pinout, conforme necessário:

Um diagrama a mostrar o pinout do cabeçalho GPIO Raspberry Pi. Imagem cortesia Raspberry Pi Foundation.
Imagem cortesia Raspberry Pi Foundation.

Criar a aplicação

Conclua os seguintes passos no seu ambiente de desenvolvimento preferencial:

  1. Crie uma nova Aplicação de Consola .NET com a CLI do .NET ou o Visual Studio. Dê-lhe o nome InputTutorial.

    .NET CLI
    dotnet new console -o InputTutorial
    cd InputTutorial

  2. Adicione o pacote System.Device.Gpio ao projeto. Utilize a CLI de .NET a partir do diretório do projeto ou do Visual Studio.

    .NET CLI
    dotnet add package System.Device.Gpio --version 2.2.0-*

  3. Substitua o conteúdo do ficheiro Program.cs pelo seguinte código:

    C#
    using System.Device.Gpio;
    using System.Threading.Tasks;

    const int Pin = 21;
    const string Alert = "ALERT 🚨";
    const string Ready = "READY ✅";

    using var controller = new GpioController();
    controller.OpenPin(Pin, PinMode.InputPullUp);

    Console.WriteLine(
        $"Initial status ({DateTime.Now}): {(controller.Read(Pin) == PinValue.High ? Alert : Ready)}");

    controller.RegisterCallbackForPinValueChangedEvent(
        Pin,
        PinEventTypes.Falling | PinEventTypes.Rising,
        OnPinEvent);

    await Task.Delay(Timeout.Infinite);

    static void OnPinEvent(object sender, PinValueChangedEventArgs args)
    {
        Console.WriteLine(
            $"({DateTime.Now}) {(args.ChangeType is PinEventTypes.Rising ? Alert : Ready)}");
    }


    No código anterior:

    • Uma declaração de utilização cria uma instância de GpioController. A using declaração garante que o objeto é eliminado e que os recursos de hardware são libertados corretamente.
    • O pino GPIO 21 é aberto com PinMode.InputPullUp.
      • Esta ação abre o marcador com uma resistência PullUp ativada. Neste modo, quando o pino estiver ligado ao solo, irá devolver PinValue.Low. Quando o pino é desligado do solo e o circuito está aberto, o pino devolve PinValue.High.
    • O estado inicial é escrito numa consola com uma expressão ternary. O estado atual do pino é lido com Read(). Se for PinValue.High, escreve a Alert cadeia na consola. Caso contrário, escreve a Ready cadeia.
    • RegisterCallbackForPinValueChangedEvent() regista uma função de chamada de retorno para os PinEventTypes.Rising eventos e PinEventTypes.Falling no pin. Estes eventos correspondem aos estados afixados de PinValue.High e PinValue.Low, respetivamente.
    • A função de chamada de retorno aponta para um método chamado OnPinEvent(). OnPinEvent()utiliza outra expressão ternary que também escreve as cadeias ou Ready correspondentesAlert.
    • O thread principal permanece suspenso indefinidamente enquanto aguarda por eventos de afixação.
  4. Crie a aplicação. Se estiver a utilizar a CLI de .NET, execute dotnet build. Para criar no Visual Studio, prima Ctrl+Shift+B.

  5. Implemente a aplicação no SBC como uma aplicação autónoma. Para obter instruções, veja Implementar aplicações .NET no Raspberry Pi. Confirme que concede permissão de execução executável com chmod +x.

  6. Execute a aplicação no Raspberry Pi ao mudar para o diretório de implementação e executar o executável.

    Bash
    ./InputTutorial


    A consola apresenta texto semelhante ao seguinte:

    Console
    Initial status (05/10/2022 15:59:25): READY ✅

  7. Desligue o pino 21 do solo. A consola apresenta texto semelhante ao seguinte:

    Console
    (05/10/2022 15:59:59) ALERT 🚨

  8. Voltar a ligar o pino 21 e o solo. A consola apresenta texto semelhante ao seguinte:

    Console
    (05/10/2022 16:00:25) READY ✅

  9. Termine o programa premindo Ctrl+C.

Parabéns! Utilizou o GPIO para detetar entradas com o System.Device.Gpio pacote NuGet! Existem muitas utilizações para este tipo de entrada. Este exemplo pode ser utilizado com qualquer cenário em que um comutador se ligue ou quebre um circuito. Eis um exemplo de utilização com um interruptor magnético, que é frequentemente utilizado para detetar portas ou janelas abertas.

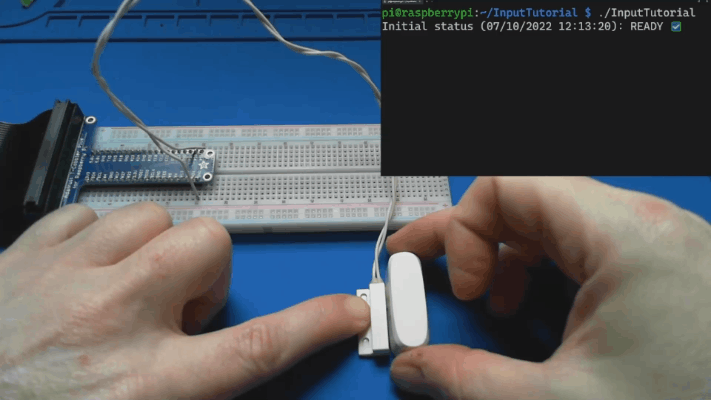

GIF animado demonstrando um interruptor magnético de junco a abrir e fechar. O comutador é exposto a um íman e a aplicação apresenta READY (PRONTO). O íman é removido e a aplicação apresenta ALERTA. Em seguida, a ação é repetida.

Fio de tripwire a laser

Expandindo um pouco mais o conceito de exemplo anterior, vamos ver como isto pode ser aplicado à criação de um tripwire a laser. A criação de um tripwire a laser requer os seguintes componentes adicionais:

  • Ky-008 laser transmitter module (Módulo de transmissor a laser KY-008)
  • Módulo do sensor do recetor de laser (ver nota abaixo)
  • 2 10 000 Ω resistências

Nota

O módulo sensor recetor de laser é o nome genérico aplicado a um módulo comum encontrado em muitos revendedores de Internet. O dispositivo pode variar em nome ou fabricante, mas deve assemelhar-se a esta imagem.

Imagem de um Módulo de Sensor de Recetor laser

Ligar hardware do tripwire a laser

Ligue os componentes conforme detalhado no diagrama seguinte.

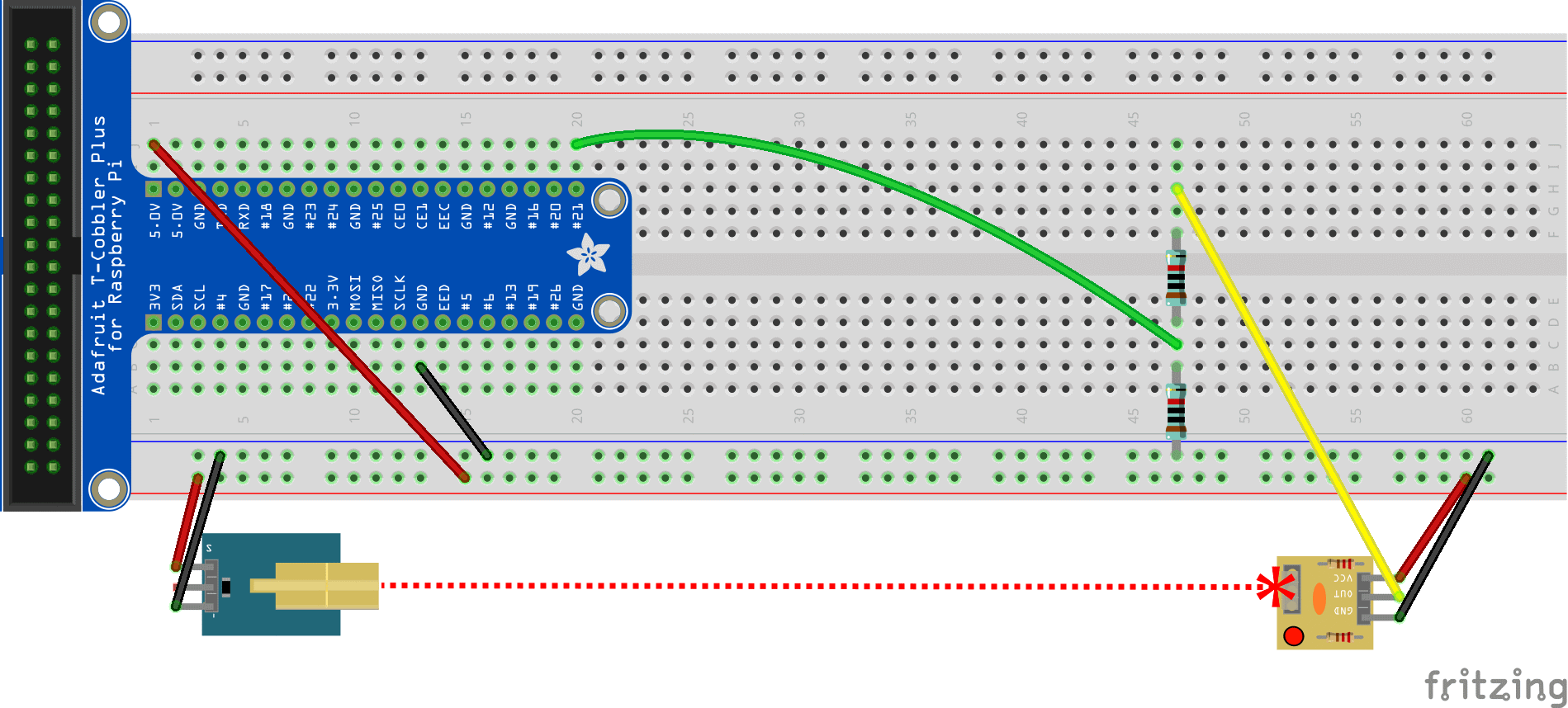

Um diagrama a mostrar um circuito que obtém a entrada de um módulo de sensor de recetor de laser.

Preste muita atenção aos 10 000 Ω resistências. Estes implementam um separador de tensão. Isto acontece porque o módulo do recetor de laser produz 5 V para indicar que o feixe está avariado. O Raspberry Pi só suporta até 3,3 V para entrada GPIO. Uma vez que enviar o 5V completo para o pino pode danificar o Raspberry Pi, a corrente do módulo do recetor é transmitida através de um separador de tensão para reduzir para metade a tensão para 2,5 V.

Aplicar atualizações de código fonte

Quase pode utilizar o mesmo código que anteriormente, com uma exceção. Nos outros exemplos, utilizámos PinMode.InputPullUp para que, quando o pino estiver desligado do solo e o circuito estiver aberto, o pino devolva PinValue.High.

No entanto, no caso do módulo do recetor de laser, não estamos a detetar um circuito aberto. Em vez disso, queremos que o pino atue como um sink para a corrente proveniente do módulo do recetor de laser. Neste caso, vamos abrir o marcador com PinMode.InputPullDown. Desta forma, o pino devolve PinValue.Low quando não está a receber nenhuma corrente e PinValue.High quando recebe atual do módulo do recetor de laser.

C#
controller.OpenPin(pin, PinMode.InputPullDown);

Importante

Certifique-se de que o código implementado no Raspberry Pi inclui esta alteração antes de testar um tripwire a laser. O programa funciona sem ele, mas utilizar o modo de entrada errado arrisca-se a danificar o Raspberry Pi!

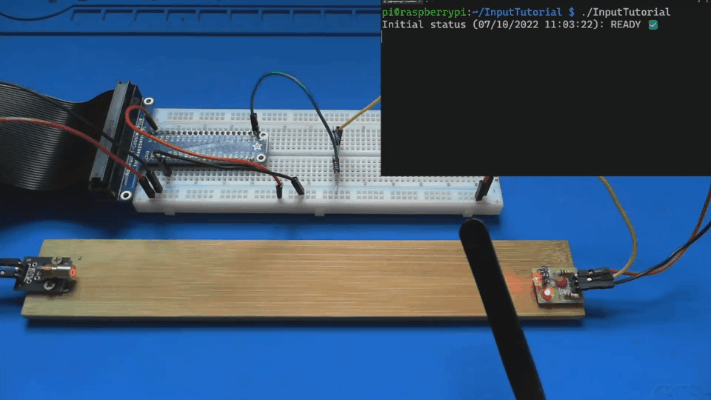

GIF animado a mostrar uma demonstração do tripwire a laser. O emissor de laser ilumina o módulo do sensor laser e a aplicação apresenta READY (PRONTO). O raio laser está avariado e a aplicação apresenta ALERTA. Em seguida, a ação é repetida.

Obter o código-fonte

A origem deste tutorial está disponível no GitHub.
