Tutorial: Configurar o F5 BIG-IP Access Policy Manager para logon único baseado em cabeçalho

Aprenda a implementar acesso híbrido seguro (SHA) com logon único (SSO) para aplicativos baseados em cabeçalho, usando a configuração avançada F5 BIG-IP. Aplicativos publicados BIG-IP e benefícios de configuração do Microsoft Entra:

• Governança Zero Trust aprimorada por meio da pré-autenticação e acesso condicional do Microsoft Entra
  • Consulte O que é Acesso Condicional?
  • Veja, Segurança Zero Trust
• SSO completo entre o Microsoft Entra ID e os serviços publicados pelo BIG-IP
• Identidades gerenciadas e acesso a partir de um plano de controle
  • Consulte o centro de administração do Microsoft Entra

Saiba mais:

• Integre o F5 BIG-IP com o Microsoft Entra ID
• Habilitar o SSO para um aplicativo corporativo

Descrição do cenário

Para esse cenário, há um aplicativo herdado usando cabeçalhos de autorização HTTP para controlar o acesso ao conteúdo protegido. Idealmente, o Microsoft Entra ID gerencia o acesso ao aplicativo. No entanto, o legado carece de um protocolo de autenticação moderno. A modernização exige esforço e tempo, ao mesmo tempo que introduz custos e riscos de tempo de inatividade. Em vez disso, implante um BIG-IP entre a Internet pública e o aplicativo interno para bloquear o acesso de entrada ao aplicativo.

Um big-IP na frente do aplicativo permite a sobreposição do serviço com pré-autenticação do Microsoft Entra e SSO baseado em cabeçalho. A configuração melhora a postura de segurança do aplicativo.

Arquitetura do cenário

A solução de acesso híbrido seguro para este cenário é composta por:

• Aplicação - Serviço publicado BIG-IP a ser protegido pelo Microsoft Entra SHA
• Microsoft Entra ID - Provedor de identidade (IdP) SAML (Security Assertion Markup Language) que verifica as credenciais do usuário, acesso condicional e SSO para o BIG-IP
  • Com o SSO, o Microsoft Entra ID fornece os atributos de sessão necessários do BIG-IP, incluindo identificadores de usuário
• BIG-IP - proxy reverso e provedor de serviços SAML (SP) para o aplicativo, delegando autenticação ao IdP SAML, antes do SSO baseado em cabeçalho para o aplicativo back-end

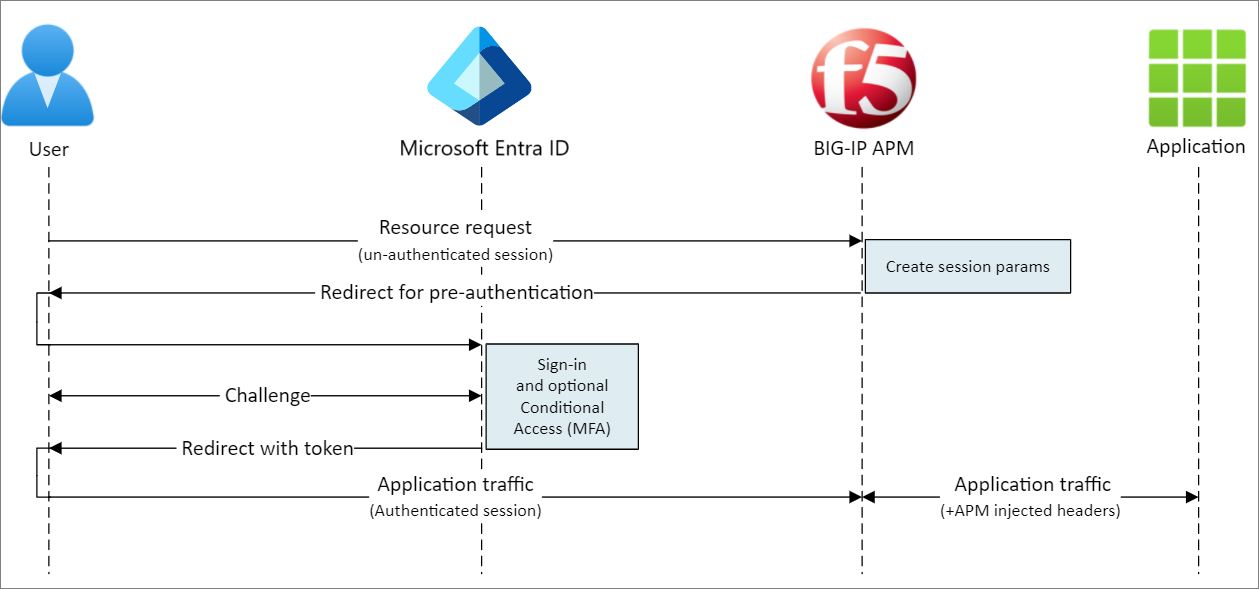

O diagrama a seguir ilustra o fluxo do usuário com o Microsoft Entra ID, BIG-IP, APM e um aplicativo.

1. O usuário se conecta ao ponto de extremidade SAML SP do aplicativo (BIG-IP).
2. A política de acesso BIG-IP APM redireciona o usuário para o Microsoft Entra ID (SAML IdP).
3. O Microsoft Entra pré-autentica o usuário e aplica políticas de Acesso Condicional.
4. O usuário é redirecionado para BIG-IP (SAML SP) e o SSO ocorre usando o token SAML emitido.
5. O BIG-IP injeta atributos do Microsoft Entra como cabeçalhos em solicitação ao aplicativo.
6. O aplicativo autoriza a solicitação e retorna a carga útil.

Pré-requisitos

Para o cenário que você precisa:

• Uma assinatura do Azure
  • Se não tiver uma, obtenha uma conta gratuita do Azure
• Uma das seguintes funções: Administrador de aplicativos na nuvem ou Administrador de aplicativos
• Um BIG-IP ou implantar um BIG-IP Virtual Edition (VE) no Azure
  • Consulte Implantar a máquina virtual F5 BIG-IP Virtual Edition no Azure
• Qualquer uma das seguintes licenças F5 BIG-IP:
  • F5 BIG-IP® Melhor pacote
  • Licença autónoma F5 BIG-IP Access Policy Manager™ (APM)
  • F5 BIG-IP Access Policy Manager™ (APM) licença complementar em um BIG-IP F5 BIG-IP® Local Traffic Manager™ (LTM)
  • Versão experimental completa de 90 dias do BIG-IP. Veja, Avaliações gratuitas.
• Identidades de usuário sincronizadas de um diretório local para o ID do Microsoft Entra
  • Microsoft Entra Connect Sync: Compreender e personalizar a sincronização
• Um certificado SSL para publicar serviços por HTTPS ou usar certificados padrão durante o teste
  • Veja, perfil SSL
• Um aplicativo baseado em cabeçalho ou um aplicativo de cabeçalho do IIS para teste

Método de configuração BIG-IP

As instruções a seguir são um método de configuração avançado, uma maneira flexível de implementar o SHA. Crie manualmente objetos de configuração BIG-IP. Use esse método para cenários não incluídos nos modelos de Configuração Guiada.

Nota

Substitua cadeias de caracteres ou valores de exemplo pelos do seu ambiente.

Adicionar F5 BIG-IP da galeria do Microsoft Entra

Gorjeta

As etapas neste artigo podem variar ligeiramente com base no portal a partir do qual você começou.

Para implementar o SHA, a primeira etapa é configurar uma confiança de federação SAML entre o BIG-IP APM e o Microsoft Entra ID. A confiança estabelece a integração para que o BIG-IP entregue a pré-autenticação e o Acesso Condicional à ID do Microsoft Entra, antes de conceder acesso ao serviço publicado.

Saiba mais: O que é o Acesso Condicional?

1. Entre no centro de administração do Microsoft Entra como pelo menos um administrador de aplicativos na nuvem.

2. Navegue até Identity>Applications>Enterprise applications>Todos os aplicativos.

3. Na faixa de opções superior, selecione + Novo aplicativo.

4. Na galeria, procure por F5.

5. Selecione F5 BIG-IP APM Microsoft Entra ID integration.

6. Insira um nome de aplicativo.

7. Selecione Adicionar/Criar.

8. O nome reflete o serviço.

Configurar o Microsoft Entra SSO

1. As novas propriedades do aplicativo F5 são exibidas

2. Selecione Gerenciar>logon único

3. Na página Selecione um método de logon único, selecione SAML.

4. Ignore o prompt para salvar as configurações de logon único.

5. Selecione Não, vou salvar mais tarde.

6. Em Configurar logon único com SAML, para Configuração Básica de SAML, selecione o ícone de caneta.

7. Substitua a URL do identificador pela URL do serviço publicado pelo BIG-IP. Por exemplo, https://mytravel.contoso.com

8. Repita para URL de resposta e inclua o caminho do ponto de extremidade SAML do APM. Por exemplo, https://mytravel.contoso.com/saml/sp/profile/post/acs

   Nota

   Nessa configuração, o fluxo SAML opera no modo IdP: o Microsoft Entra ID emite ao usuário uma asserção SAML antes de ser redirecionado para o ponto de extremidade do serviço BIG-IP do aplicativo. O BIG-IP APM suporta os modos IdP e SP.

9. Para URI de Logout, insira o ponto de extremidade BIG-IP APM Single Logout (SLO), precedido pelo cabeçalho do host de serviço. O URI SLO garante que as sessões do BIG-IP APM do usuário terminem após a saída do Microsoft Entra. Por exemplo https://mytravel.contoso.com/saml/sp/profile/redirect/slr



   Nota

   Do sistema operacional de gerenciamento de tráfego (TMOS) v16 em diante, o ponto de extremidade SAML SLO mudou para /saml/sp/profile/redirect/slo.

10. Selecione Guardar.

11. Saia da configuração SAML.

12. Ignore o prompt de teste SSO.

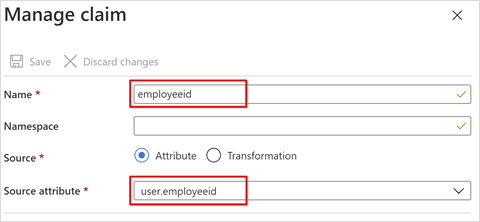

13. Para editar os Atributos do Usuário & Declarações > + Adicionar nova declaração, selecione o ícone da caneta .

14. Em Nome , selecione Employeeid.

15. Para o atributo Source, selecione user.employeeid.

16. Selecione Guardar

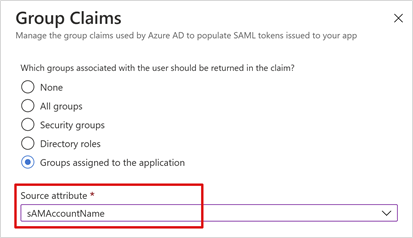

17. Selecione + Adicionar uma declaração de grupo
18. Selecione Grupos atribuídos ao atributo>de origem do aplicativo>sAMAccountName.

19. Selecione Salvar a configuração.
20. Feche a vista.

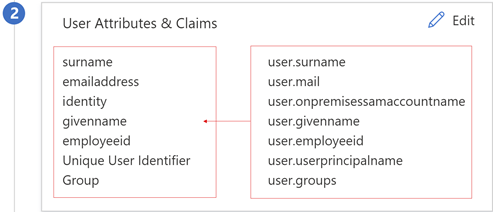

21. Observe as propriedades da seção Atributos do Usuário & Declarações . O Microsoft Entra ID emite propriedades de usuários para autenticação BIG-IP APM e SSO para o aplicativo back-end.

Nota

Adicione outras declarações que o aplicativo publicado BIG-IP espera como cabeçalhos. Declarações mais definidas são emitidas se estiverem no Microsoft Entra ID. Defina associações de diretório e objetos de usuário no Microsoft Entra ID antes que as declarações possam ser emitidas. Consulte Configurar declarações de grupo para aplicativos usando a ID do Microsoft Entra.

22. Na seção Certificado de Assinatura SAML , selecione Download.
23. O arquivo XML de metadados de federação é salvo no seu computador.

Os certificados de assinatura SAML criados pelo Microsoft Entra ID têm uma vida útil de três anos.

Autorização do Microsoft Entra

Por padrão, o Microsoft Entra ID emite tokens para usuários com acesso concedido a um aplicativo.

1. Na visualização de configuração do aplicativo, selecione Usuários e grupos.
2. Selecione + Adicionar usuário e, em Adicionar atribuição, selecione Usuários e grupos.
3. Na caixa de diálogo Usuários e grupos, adicione os grupos de usuários autorizados a acessar o aplicativo baseado em cabeçalho.
4. Selecione Selecionar.
5. Selecione Atribuir.

A confiança de federação do Microsoft Entra SAML está concluída. Em seguida, configure o BIG-IP APM para publicar o aplicativo Web, configurado com propriedades para concluir a confiança de pré-autenticação SAML.

Configuração avançada

Use as seções a seguir para configurar SAML, SSO de cabeçalho, perfil de acesso e muito mais.

Configuração SAML

Para federar o aplicativo publicado com o Microsoft Entra ID, crie o provedor de serviços BIG-IP SAML e os objetos IdP SAML correspondentes.

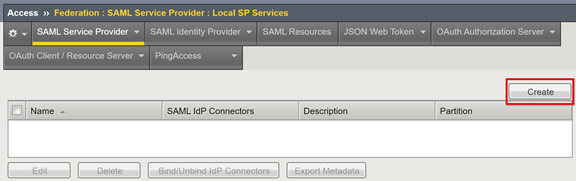

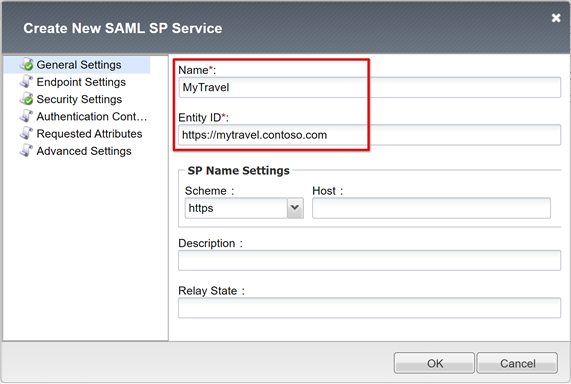

1. Selecione Access>Federation>SAML Service Provider>Local SP Services>Create.



2. Insira um Nome.

3. Insira o ID da entidade definido no ID do Microsoft Entra.



4. Para Configurações de Nome da controladora de armazenamento, faça seleções se a ID da entidade não corresponder ao nome de host da URL publicada ou faça seleções se ela não estiver no formato de URL baseado em nome de host regular. Forneça o esquema externo e o nome do host do aplicativo se o ID da entidade for urn:mytravel:contosoonline.

5. Role para baixo para selecionar o novo objeto SAML SP.

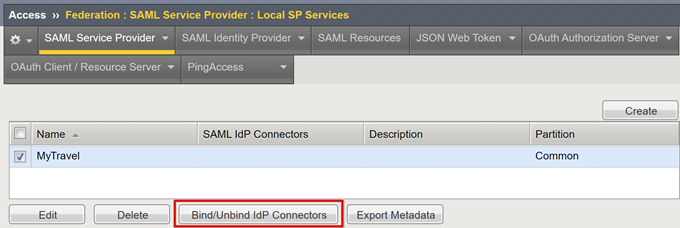

6. Selecione Bind/UnBind IdP Connectors.

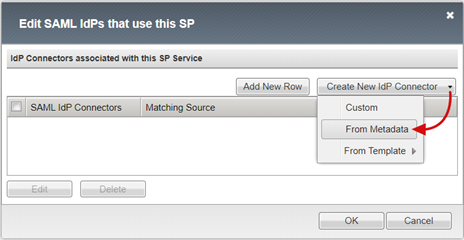

7. Selecione Criar novo conector IdP.

8. Na lista suspensa, selecione Dos metadados.

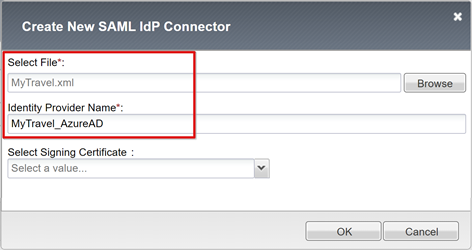

9. Navegue até o arquivo XML de metadados de federação que você baixou.

10. Insira um Nome do Provedor de Identidade para o objeto APM para o IdP SAML externo. Por exemplo, MyTravel_EntraID

11. Selecione Adicionar nova linha.

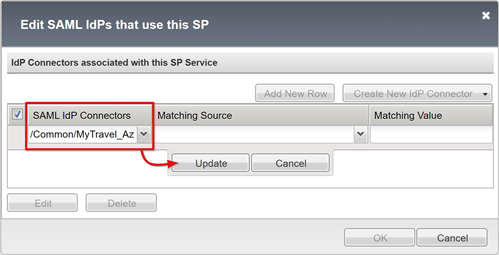

12. Selecione o novo conector IdP SAML.
13. Selecione Atualizar.

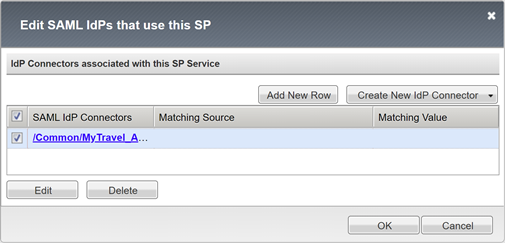

14. Selecione OK.

Configuração de SSO de cabeçalho

Crie um objeto SSO APM.

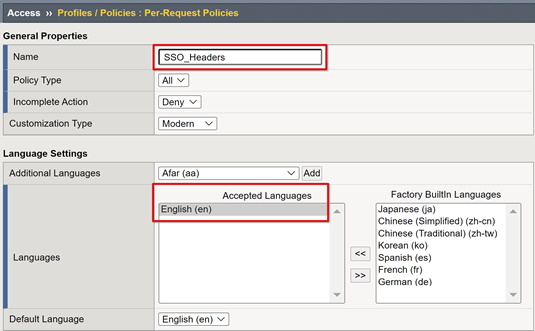

1. Selecione Perfis de acesso>/Políticas>criadas por solicitação.>

2. Insira um Nome.

3. Adicione pelo menos um idioma aceito.

4. Selecione Concluído.

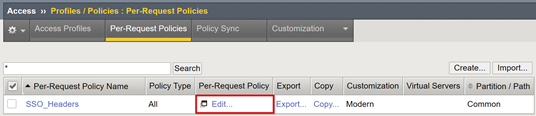

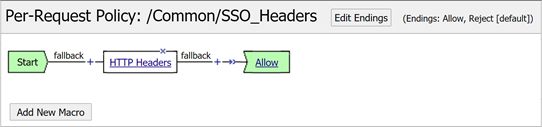

5. Para a nova política por solicitação, selecione Editar.

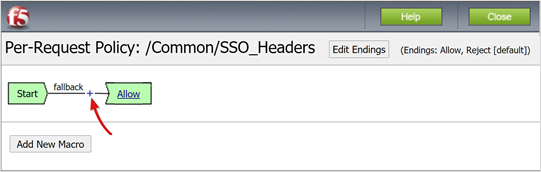

6. O editor de política visual é iniciado.

7. Em fallback, selecione o + símbolo.

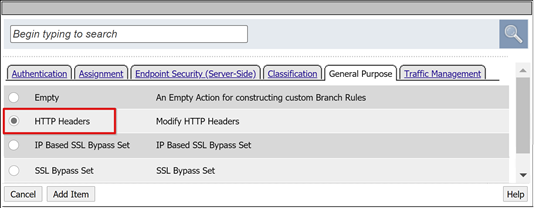

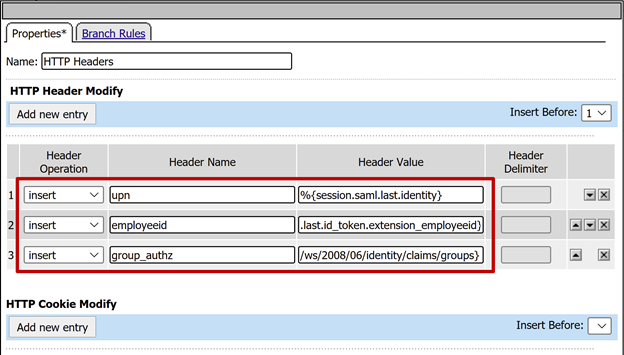

8. Na guia Propósito Geral, selecione Cabeçalhos>HTTP Adicionar Item.



9. Selecione Adicionar nova entrada.

10. Crie três entradas HTTP e Header Modifique.

11. Em Nome do cabeçalho, digite upn.

12. Em Valor do cabeçalho, digite %{session.saml.last.identity}.

13. Em Nome do cabeçalho, insira employeeid.

14. Em Valor do Cabeçalho, digite %{session.saml.last.attr.name.employeeid}.

15. Em Nome do cabeçalho, digite group_authz.

16. Em Valor do cabeçalho, digite %{session.saml.last.attr.name.http://schemas.microsoft.com/ws/2008/06/identity/claims/groups}.

Nota

As variáveis de sessão APM entre parênteses são sensíveis a maiúsculas e minúsculas. Recomendamos que você defina atributos em minúsculas.

17. Selecione Guardar.
18. Feche o editor de política visual.

Configuração do perfil de acesso

Um perfil de acesso vincula muitos elementos APM gerenciando o acesso a servidores virtuais BIG-IP, incluindo políticas de acesso, configuração de SSO e configurações de interface do usuário.

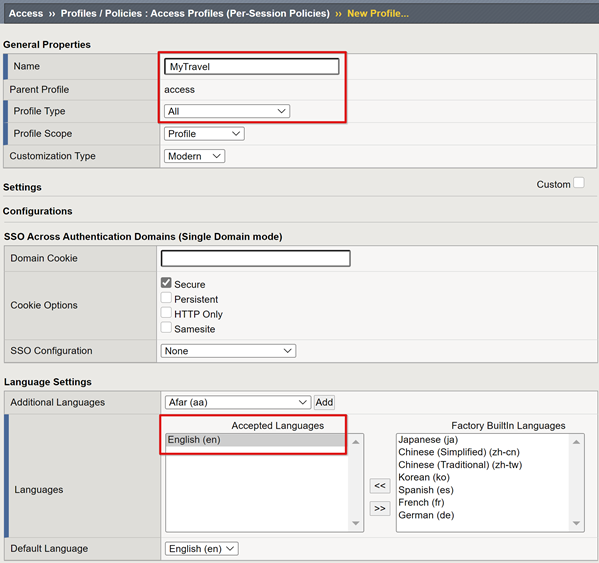

1. Selecione Perfis de Acesso>/ Políticas>Perfis de Acesso (Políticas por Sessão)>Criar.

2. Em Nome, digite MyTravel.

3. Em Tipo de perfil, selecione Todos.

4. Em Idioma aceito, selecione pelo menos um idioma.

5. selecione Concluído.

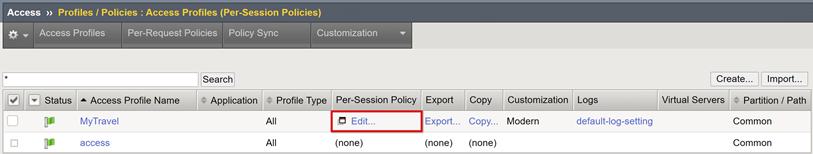

6. Para o perfil por sessão que você criou, selecione Editar.

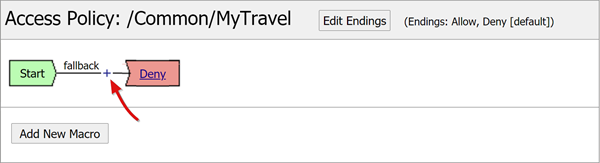

7. O editor de política visual é iniciado.

8. Em fallback, selecione o + símbolo.

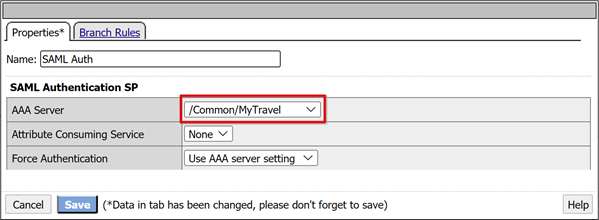

9. Selecione Autenticação>SAML Auth>Add Item.



10. Para a configuração da controladora de armazenamento de autenticação SAML, na lista suspensa Servidor AAA, selecione o objeto da controladora de armazenamento SAML que você criou.

11. Selecione Guardar.

Mapeamento de atributos

As instruções a seguir são opcionais. Com uma configuração LogonID_Mapping, a lista de sessões ativas do BIG-IP tem o UPN (nome principal do usuário) conectado, não um número de sessão. Use esses dados ao analisar logs ou solucionar problemas.

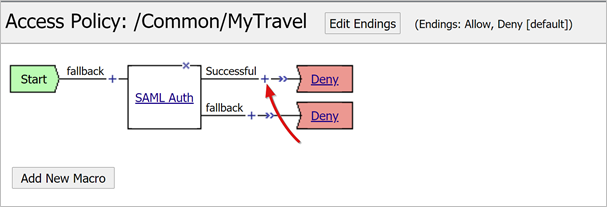

1. Para a ramificação SAML Auth Successful (Autenticação SAML bem-sucedida ), selecione o + símbolo.

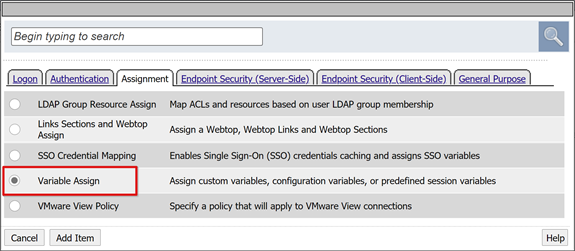

2. No pop-up, selecione Atribuir Variável de Atribuição>Adicionar>Item.



3. Insira um nome

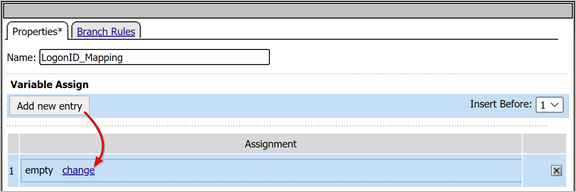

4. Na seção Atribuição de variáveis, selecione Adicionar nova alteração de entrada>. Por exemplo, LogonID_Mapping.



5. Para Variável personalizada, defina session.saml.last.identity.

6. Para Variável de sessão, defina session.logon.last.username.

7. Selecione Concluído.

8. SelecioneGuardar.

9. Na ramificação Política de acesso bem-sucedida , selecione o terminal Negar .

10. Selecione Permitir.

11. Selecione Guardar.

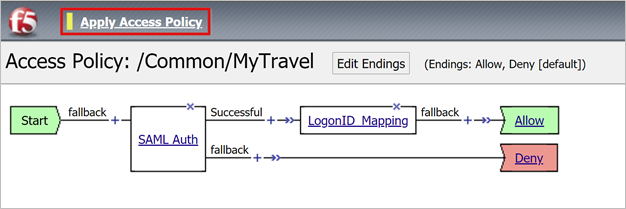

12. Selecione Aplicar política de acesso.

13. Feche o editor de política visual.

Configuração do pool de back-end

Para permitir que o BIG-IP encaminhe o tráfego do cliente corretamente, crie um objeto de nó APM que represente o servidor back-end que hospeda seu aplicativo. Coloque o nó em um pool de APM.

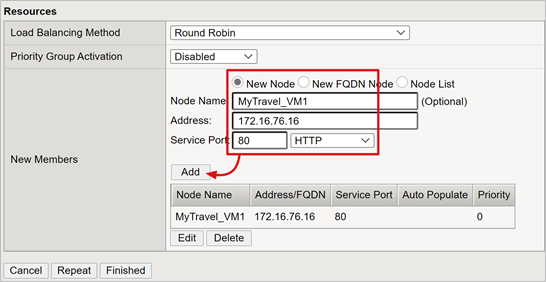

1. Selecione Criar Lista > de Pool de Pools de Tráfego > > Local.

2. Para um objeto de pool de servidores, insira um Name. Por exemplo, MyApps_VMs.



3. Adicione um objeto de membro do pool.

4. Em Nome do Nó, insira um nome para o servidor que hospeda o aplicativo Web back-end.

5. Em Endereço, digite o endereço IP do servidor que hospeda o aplicativo.

6. Para Porta de serviço, insira a porta HTTP/S na qual o aplicativo está escutando.

7. Selecione Adicionar.



   Nota

   Para saber mais, vá para my.f5.com para K13397: Visão geral da formatação de solicitação de monitor de integridade HTTP para o sistema BIG-IP DNS.

Configuração do servidor virtual

Um servidor virtual é um objeto de plano de dados BIG-IP representado por um endereço IP virtual escutando solicitações de clientes para o aplicativo. O tráfego recebido é processado e avaliado com o perfil de acesso APM associado ao servidor virtual. O tráfego é direcionado de acordo com a política.

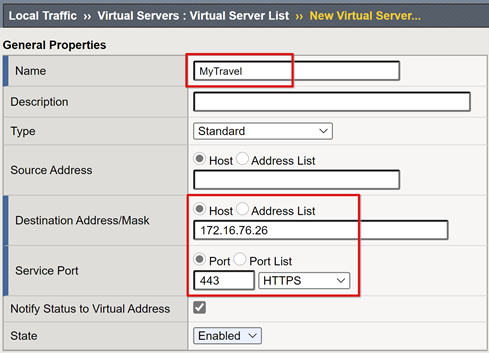

1. Selecione Servidores Virtuais de Tráfego>Local Lista de>Servidores>Virtuais Criar.

2. Insira um Nome do servidor virtual.

3. Para Endereço de Destino/Máscara, selecione Host

4. Insira um IP IPv4 ou IPv6 não utilizado a ser atribuído ao BIG-IP para receber tráfego de cliente.

5. Em Porta de serviço, selecione Porta, 443 e HTTPS.

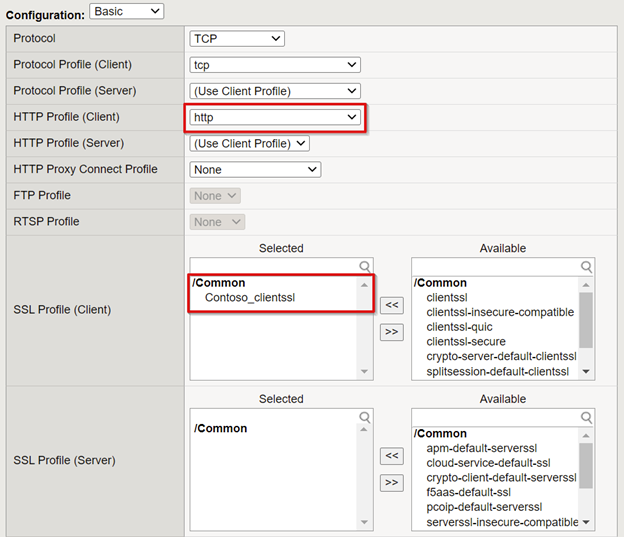

6. Para Perfil HTTP (Cliente), selecione http.

7. Para Perfil SSL (Cliente), selecione o perfil SSL do cliente que você criou ou deixe o padrão para teste.



8. Para Tradução de Endereço de Origem, selecione Mapa Automático.

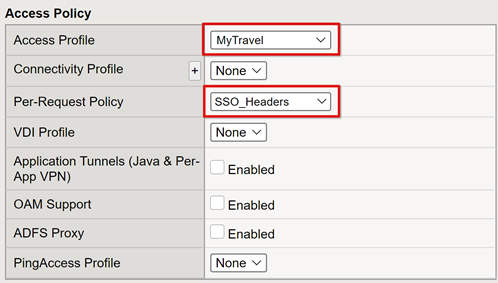

9. Em Política de Acesso, selecione o Perfil de Acesso criado anteriormente. Esta ação vincula o perfil de pré-autenticação SAML do Microsoft Entra e a política de SSO de cabeçalhos ao servidor virtual.

10. Em Política por solicitação, selecione SSO_Headers.

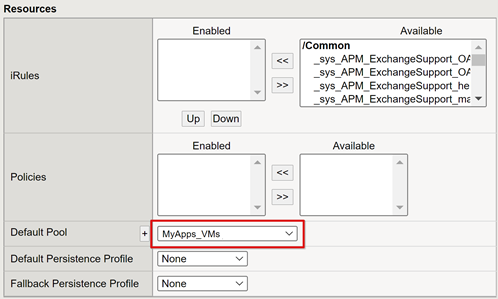

11. Em Pool padrão, selecione os objetos de pool de back-end que você criou.
12. Selecione Concluído.

Gestão de sessões

Use a configuração de gerenciamento de sessão BIG-IPs para definir as condições de término ou continuação da sessão do usuário. Crie uma política com Perfis de Acesso à Política>de Acesso. Selecione uma aplicação na lista.

Em relação à funcionalidade SLO, um URI SLO no Microsoft Entra ID garante que uma saída iniciada pelo IdP do portal MyApps encerre a sessão entre o cliente e o BIG-IP APM. O metadata.xml de federação de aplicativos importados fornece ao APM o ponto de extremidade de saída do Microsoft Entra SAML, para saída iniciada pelo SP. Portanto, habilite o APM para saber quando um usuário sai.

Se não houver um portal da Web BIG-IP, o usuário não poderá instruir o APM a sair. Se o usuário sair do aplicativo, o BIG-IP estará alheio à ação. A sessão de aplicação pode ser restabelecida através de SSO. Portanto, a saída iniciada pelo SP precisa ser cuidadosamente considerada.

Para garantir que as sessões terminem com segurança, adicione uma função SLO ao botão Sair do aplicativo. Habilite-o para redirecionar o cliente para o ponto de extremidade de saída SAML do Microsoft Entra. Para o ponto de extremidade de saída SAML para seu locatário, vá para Pontos de extremidade de registros de>aplicativos.

Se não for possível alterar o aplicativo, habilite o BIG-IP para ouvir a chamada de saída do aplicativo e acionar o SLO. Para saber mais:

• Vá para support.f5.com para K42052145: Configurando o encerramento automático da sessão (logout) com base em um nome de arquivo referenciado por URI
• Ir para my.f5.com para K12056: Visão geral da opção Incluir URI de logout

Implementar

1. Selecione Implantar para confirmar as configurações.
2. Verifique se o aplicativo aparece em seu locatário.
3. O aplicativo é publicado e acessível via SHA, com sua URL ou portais da Microsoft.

Teste

Execute o seguinte teste como usuário.

1. Selecione a URL externa do aplicativo ou, no portal MyApps, selecione o ícone do aplicativo.

2. Autentique-se no Microsoft Entra ID.

3. Ocorre um redirecionamento para o servidor virtual BIG-IP do aplicativo e conectado com SSO.

4. A saída de cabeçalho injetada aparece pelo aplicativo baseado em cabeçalho.



Para maior segurança, bloqueie o acesso direto ao aplicativo, impondo um caminho através do BIG-IP.

Resolução de Problemas

Use as orientações a seguir para solucionar problemas.

Verborrácia do log

Os logs BIG-IP têm informações para ajudar a isolar problemas de autenticação e SSO. Aumente o nível de verbosidade do log:

1. Vá para Logs de eventos de visão geral>da política>de acesso.
2. Selecione Definições.
3. Selecione a linha do seu aplicativo publicado.
4. Selecione Editar >logs do sistema de acesso.
5. Na lista SSO, selecione Depurar.
6. Selecione OK.
7. Reproduza o problema.
8. Revise os logs.
9. Quando terminar, reverta as configurações.

Mensagem de erro BIG-IP

Se um erro BIG-IP aparecer após o redirecionamento, o problema provavelmente está relacionado ao SSO do ID do Microsoft Entra para o BIG-IP.

1. Navegue até Visão geral da política>de acesso.
2. Selecione Acessar relatórios.
3. Execute o relatório na última hora.
4. Revise os logs para obter pistas.
5. Para sua sessão, selecione o link Exibir variáveis de sessão.
6. Verifique se o APM recebe as declarações esperadas do Microsoft Entra ID.

Nenhuma mensagem de erro BIG-IP

Se nenhuma mensagem de erro BIG-IP aparecer, o problema provavelmente está mais relacionado ao SSO do BIG-IP para o aplicativo de back-end.

1. Navegue até Visão geral da política>de acesso.
2. Selecione Sessões ativas.
3. Selecione o link para sua sessão ativa.
4. Selecione o link Exibir variáveis para determinar quaisquer problemas de SSO.
5. Confirme se o BIG-IP APM falha ou obtém os identificadores de usuário e domínio corretos.

Saiba mais:

• Ir para devcentral.f5.com para exemplos de atribuição de variáveis APM
• Ir para techdocs.f5.com para o BIG-IP Access Policy Manager: Editor de Políticas Visuais

Recursos

• Autenticação sem senha
• O que é Acesso Condicional?
• Estrutura Zero Trust para permitir o trabalho remoto
