FormattingModel utils

O modelo de formatação utils contém as classes, interfaces e métodos necessários para criar um modelo de configurações de formatação para preencher os painéis de propriedades (painéis de formato e análise) do seu visual personalizado do Power BI.

Serviço de configurações de formatação

O serviço de configurações de formatação recebe um modelo de configurações de formatação e o transforma em um modelo de formatação que preenche o painel de formatação. O serviço de modelo de formatação também suporta localizações de cadeia de caracteres.

Inicializando o serviço de configurações de formatação:

import { FormattingSettingsService } from "powerbi-visuals-utils-formattingmodel";

export class MyVisual implements IVisual {
    // declaring formatting settings service
    private formattingSettingsService: FormattingSettingsService;

    constructor(options: VisualConstructorOptions) {

        this.formattingSettingsService = new FormattingSettingsService();

        // ...
    }
}

Interface de serviço de configurações de formatação IFormattingSettingsService tem dois métodos principais:

    /**
     * Build visual formatting settings model from metadata dataView
     *
     * @param dataViews metadata dataView object
     * @returns visual formatting settings model
     */
    populateFormattingSettingsModel<T extends Model>(typeClass: new () => T, dataViews: powerbi.DataView[]): T;

    /**
     * Build formatting model by parsing formatting settings model object
     *
     * @returns powerbi visual formatting model
     */
    buildFormattingModel(formattingSettingsModel: Model): visuals.FormattingModel;

Modelo de configurações de formatação

O modelo de configurações contém e encapsula todos os cartões de formatação para o painel de formatação e o painel de análise.

export class Model {
    cards: Array<Cards>;
}

Este exemplo declara um novo modelo de configurações de formatação:

import { formattingSettings } from "powerbi-visuals-utils-formattingmodel";

import FormattingSettingsCompositeCard = formattingSettings.CompositeCard;
import FormattingSettingsCards = formattingSettings.Cards;
import FormattingSettingsModel = formattingSettings.Model;

export class VisualSettingsModel extends FormattingSettingsModel {
    // Building my visual formatting settings card
    myVisualCard: FormattingSettingsCompositeCard = new myVisualCardSettings();

    // Add formatting settings card to cards list in model
    cards: FormattingSettingsCards[] = [this.myVisualCard];
}

Formatar o cartão de configurações

Um cartão de configurações de formatação especifica um cartão de formatação no painel de formatação ou análise. Um cartão de configurações de formatação pode conter várias fatias de formatação, contêineres, grupos e propriedades.

Adicionar fatias a um cartão de configurações de formatação coloca todas essas fatias em um cartão de formatação.

Cartões, fatias e grupos podem ser ocultos dinamicamente definindo o visible parâmetro como false (true por padrão).

O cartão pode preencher o painel de formatação ou o painel de análise definindo o analyticsPane parâmetro como true ou false.

Exemplo de declaração de cartão de configurações de formatação, incluindo um grupo de configurações de formatação e fatia:

• O nome do cartão deve corresponder ao nome do objeto no capabilities.json
• O nome da fatia deve corresponder ao nome da propriedade em capabilities.json

import { formattingSettings } from "powerbi-visuals-utils-formattingmodel";

import FormattingSettingsCompositeCard = formattingSettings.CompositeCard;
import FormattingSettingsGroup = formattingSettings.Group;
import FormattingSettingsSlice = formattingSettings.Slice;

// Formatting settings group
class myVisualGroupSettings extends FormattingSettingsGroup {
    // Formatting settings slice
    myAnotherNumericSlice = new formattingSettings.NumUpDown({
        name: "myAnotherNumericSlice",
        displayName: "My Formatting Numeric Slice in group",
        value: 15,
        visible: true,
    });

    name: string = "myVisualCard";
    displayName: string = "My Formatting Card";
    analyticsPane: boolean = false;
    visible: boolean = true;
    slices: Array<FormattingSettingsSlice> = [this.myNumericSlice];
}

// Formatting settings card
class myVisualCardSettings extends FormattingSettingsCompositeCard {
    // Formatting settings slice
    myNumericSlice = new formattingSettings.NumUpDown({
        name: "myNumericSlice",
        displayName: "My Formatting Numeric Slice",
        value: 50,
        visible: true,
        options: {
            minValue: {
                type: powerbi.visuals.ValidatorType.Min,
                value: 0,
            },
            maxValue: {
                type: powerbi.visuals.ValidatorType.Max,
                value: 100,
            },
        }
    });

    name: string = "myVisualCard";
    displayName: string = "My Formatting Card";
    analyticsPane: boolean = false;
    visible: boolean = true;

    groupSetting = new myVisualGroupSettings(Object())
    groups: Array<FormattingSettingsGroup> = [this.groupSetting]
    slices: Array<FormattingSettingsSlice> = [this.myNumericSlice];
}

A declaração de propriedade capabilities.json deve ser:

"objects": {
    "myVisualCard": {
        "properties": {
            "myNumericSlice": {
                "type": {
                    "numeric": true
                }
            },
            "myAnotherNumericSlice": {
                "type": {
                    "numeric": true
                }
            },
        }
    }
}

Grupo de configurações de formatação

Alguns cartões de configurações de formatação podem ter grupos dentro. Os grupos consistem em fatias e podem ser expandidos/recolhidos.

Exemplo de declaração do grupo de configurações de formatação com uma fatia:

import { formattingSettings } from "powerbi-visuals-utils-formattingmodel";

import FormattingSettingsGroup = formattingSettings.Group;
import FormattingSettingsSlice = formattingSettings.Slice;

class myVisualGroupSettings extends FormattingSettingsGroup {
    myAnotherNumericSlice = new formattingSettings.NumUpDown({
        name: "myAnotherNumericSlice",
        displayName: "My Formatting Numeric Slice in group",
        value: 15,
        visible: true
    });

    name: string = "myVisualCard";
    displayName: string = "My Formatting Card";
    analyticsPane: boolean = false;
    visible: boolean = true;
    slices: Array<FormattingSettingsSlice> = [this.myNumericSlice];
}

Fatia de configurações de formatação

O tipo de fatia de configurações de formatação consiste em dois tipos de fatias - simples e composta.

Cada fatia contém propriedades de formatação. Há uma longa lista de tipos de propriedades de formatação disponíveis.

Exemplo de declaração de configurações de formatação fatia do tipo NumUpDown com limitações:

O nome da fatia deve corresponder ao nome da propriedade de capabilities.json.

    import { formattingSettings } from "powerbi-visuals-utils-formattingmodel";

    myNumericSlice = new formattingSettings.NumUpDown({
        name: "myNumericSlice",
        displayName: "My Formatting Numeric Slice",
        value: 50,
        visible: true,
        options: {
            minValue: {
                type: powerbi.visuals.ValidatorType.Min,
                value: 0,
            },
            maxValue: {
                type: powerbi.visuals.ValidatorType.Max,
                value: 100,
            },
        }
    });

Criar modelo de painel de formatação usando FormattingModel Utils

1. Abra o ficheiro settings.ts .
2. Crie seu próprio modelo de configurações de formatação com todos os seus componentes (cartões, grupos, fatias, propriedades ...), e nomeie-o VisualFormattingSettings. Substitua o código de configurações pelo seguinte:

import { formattingSettings } from "powerbi-visuals-utils-formattingmodel";

import FormattingSettingsCompositeCard = formattingSettings.CompositeCard;
import FormattingSettingsSlice = formattingSettings.Slice;
import FormattingSettingsModel = formattingSettings.Model;

export class VisualSettingsModel extends FormattingSettingsModel {
    // Building my visual formatting settings card
    myVisualCard: FormattingSettingsCard = new myVisualCardSettings();

    // Add formatting settings card to cards list in model
    cards: Array<FormattingSettingsCompositeCard> = [this.myVisualCard];
}

class myVisualCardSettings extends FormattingSettingsCompositeCard {
    myNumericSlice = new formattingSettings.NumUpDown({
        name: "myNumericSlice",
        displayName: "My Formatting Numeric Slice",
        value: 100,
    });

    name: string = "myVisualCard";
    displayName: string = "My Formatting Card";
    analyticsPane: boolean = false;
    slices: Array<FormattingSettingsSlice> = [this.myNumericSlice];
}

3. No arquivo de recursos, adicione seus objetos e propriedades de formatação

"objects": {
    "myVisualCard": {
        "properties": {
            "myNumericSlice": {
                "type": {
                    "numeric": true
                }
            }
        }
    }
}

4. Na sua classe visual, importe o seguinte:

import { FormattingSettingsService } from "powerbi-visuals-utils-formattingmodel";
import { VisualFormattingSettingsModel } from "./settings";

5. Declarar configurações de formatação e serviço de configurações de formatação

   private formattingSettings: VisualFormattingSettingsModel;
   private formattingSettingsService: FormattingSettingsService;

6. Inicializar o serviço de configurações de formatação no construtor

constructor(options: VisualConstructorOptions) {
    this.formattingSettingsService = new FormattingSettingsService();

    // ...
}

7. Criar configurações de formatação na API de atualização usando o serviço de configurações de formatação populateFormattingSettingsModel

public update(options: VisualUpdateOptions) {
    this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
    // ...
}

8. Criar modelo de formatação e devolvê-lo na getFormattingModel API

public getFormattingModel(): powerbi.visuals.FormattingModel {
    return this.formattingSettingsService.buildFormattingModel(this.formattingSettings);
}

Seletor de propriedades de formatação

O seletor opcional no descritor de propriedades de formatação determina onde cada propriedade está vinculada no dataView. Existem quatro opções distintas.

Você pode adicionar seletor à propriedade de formatação em seu objeto descritor. Este exemplo é retirado de SampleBarChart para pontos de dados visuais personalizados de cor usando seletores de propriedade:

new formattingSettings.ColorPicker({
    name: "fill",
    displayName: dataPoint.category,
    value: { value: dataPoint.color },
    selector: dataViewWildcard.createDataViewWildcardSelector(dataViewWildcard.DataViewWildcardMatchingOption.InstancesAndTotals),
    altConstantSelector: dataPoint.selectionId.getSelector(),
    instanceKind: powerbi.VisualEnumerationInstanceKinds.ConstantOrRule
}

Redefinir as configurações para o padrão

Os utils do modelo de formatação permitirão que você redefina as configurações para padrão , adicionando automaticamente todos os descritores de propriedades de formatação à lista de recursos do cartão de formatação a serem revetados para os descritores revertToDefaultDescriptorspadrão.

Pode ativar a reposição das definições de formatação a partir de:

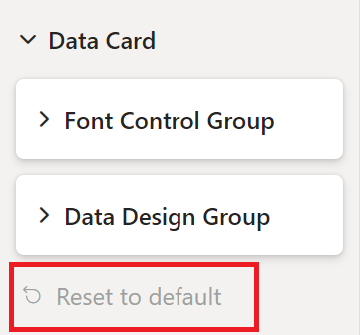

• O botão de redefinição do cartão de formatação para padrão

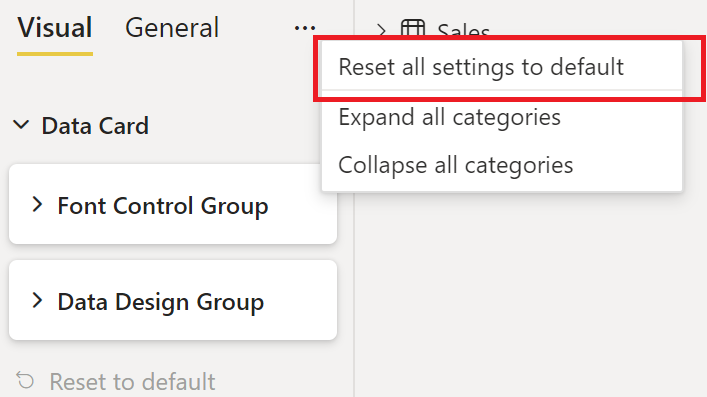

• A barra superior do painel de formatação redefine todas as configurações para o botão padrão



Localização

Para obter mais informações sobre o recurso de localização e configurar o ambiente de localização, consulte Adicionar o idioma local ao visual do Power BI.

Iniciar o serviço de configurações de formatação com o gerenciador de localização, caso a localização seja necessária em seu visual personalizado:

constructor(options: VisualConstructorOptions) {

    const localizationManager = options.host.createLocalizationManager();
    this.formattingSettingsService = new FormattingSettingsService(localizationManager);

    // ...
}

Adicione displayNameKey ou descriptionKey em vez de e description no componente de formatação apropriado sempre que desejar que uma cadeia de displayName caracteres seja localizada. Exemplo para criar uma fatia de formatação com nome de exibição e descrição localizados

 myFormattingSlice = new formattingSettings.NumUpDown({
        name: "myFormattingSlice",
        displayNameKey: "myFormattingSlice_Key",
        descriptionKey: "myFormattingSlice_DescriptionKey",
        value: 100
    });

displayNameKey e descriptionKey os valores devem ser adicionados aos resources.json arquivos.
