Formatar escalas em um medidor no relatório paginado do Power BI (Construtor de Relatórios do Power BI)

APLICA-SE A: Power BI Report Builder Power BI Desktop

Em um relatório paginado do Power BI, a escala de medidor é o intervalo de números, vinculado por um mínimo e um máximo, mostrado em um medidor. Normalmente, uma escala de medidor contém rótulos de medidor e marcas de escala para fornecer uma leitura precisa do que o ponteiro do medidor mostra. Uma escala de medidor é geralmente associada a um ou mais ponteiros de medidor. Você pode ter mais de uma escala no mesmo medidor.

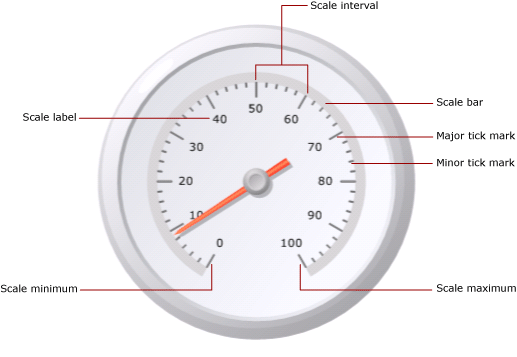

Captura de tela de uma Visão geral de elementos em uma escala de medidor.

Ao contrário do gráfico, onde vários grupos são definidos, o medidor mostra apenas um valor. Você deve definir os valores mínimo e máximo da escala. Os números dos intervalos são calculados automaticamente com base nos valores especificados para o mínimo e o máximo.

Quando você adiciona uma segunda escala em um medidor que já contém uma escala, as propriedades de aparência da primeira escala são clonadas na segunda escala.

Você pode definir propriedades na escala clicando com o botão direito do mouse nos rótulos de escala ou marcas de escala e selecionando Propriedades da escala radial ou Propriedades da escala linear. Cada tipo de medidor contém pelo menos uma escala com o mesmo conjunto de propriedades. Há também propriedades exclusivas para cada tipo de medidor:

  • Em um medidor radial, você pode especificar o raio, o ângulo inicial e o ângulo de varredura da escala radial.

  • Em um medidor linear, você pode especificar a largura das margens inicial e final em relação aos pontos finais em um medidor linear.

Para começar rapidamente a formatar escalas, consulte Definir um mínimo ou máximo em um medidor no relatório paginado do Power BI (Construtor de Relatórios do Power BI).

Definir mínimo, máximo e intervalos em uma escala

Um medidor é freqüentemente usado para exibir KPIs que são medidos em porcentagens de 0 a 100, portanto, esses são os valores padrão dados às propriedades mínima e máxima no medidor. No entanto, esses valores podem não representar a escala de valores que você está tentando mostrar. Como não há uma lógica interna para determinar o que o campo de dados KPI representa, o medidor não calcula automaticamente os valores mínimo e máximo. Se o campo de dados KPI não for um valor entre 0 e 100, você deverá definir explicitamente valores para as propriedades mínima e máxima para contextualizar o valor que está sendo exibido no medidor.

Na escala, há marcas de escala maiores e menores. Além disso, a escala tem rótulos que normalmente estão associados às principais marcas de escala. Por exemplo, uma escala pode ter marcas de escala principais em 0, 20, 40, 60, 80 e 100. Os rótulos devem corresponder a essas marcas de verificação. A diferença entre os valores do rótulo é chamada de intervalo de escala. Neste exemplo, o intervalo da escala é definido como 20. Você pode definir a propriedade Interval na caixa de diálogo Propriedades da escala radial ou Propriedades da escala linear.

O aplicativo calcula os intervalos da escala de acordo com as seguintes etapas:

  1. Especifique os valores mínimo e máximo. Esses valores não são calculados automaticamente com base no conjunto de dados, portanto, você deve fornecer os valores na caixa de diálogo Propriedades do medidor.

  2. Se você não especificar um valor para Interval, o valor padrão será Auto. Isto significa que a aplicação calculará um número equidistante de intervalos com base nos valores mínimo e máximo especificados na primeira etapa. Se você especificar um valor para Interval, o medidor calculará a diferença entre o valor máximo e mínimo e dividirá esse número pelo valor especificado na propriedade Interval.

Há também propriedades para definir intervalos de rótulo e marca de escala. Se você especificar um valor para essas propriedades, elas substituirão o valor especificado para a propriedade de intervalo de escala. Por exemplo, se o intervalo de escala for Automático, mas você especificar 4 para o intervalo de rótulo, os rótulos serão exibidos como 0, 4, 8 e assim por diante, mas as principais marcas de escala ainda serão calculadas pelo medidor com base em seu próprio cálculo. Isso pode causar situações em que os rótulos não estão sincronizados com as marcas de escala. Considere ocultar marcas de escala da exibição se você definir um intervalo de rótulo.

O deslocamento de intervalo determina o número de unidades que serão ignoradas antes que o primeiro rótulo seja mostrado. Todas as marcas de escala e rótulos principais sucessivos que aparecem na escala usarão o intervalo especificado. Um valor de 0 para intervalos de rótulo ou marca de escala é o mesmo que redefinir o intervalo para Auto.

Reduza as colisões de etiquetas com multiplicadores

Se seus valores contiverem muitos dígitos, eles podem começar a obscurecer a legibilidade do medidor. Você pode usar um multiplicador de escala para aumentar ou reduzir a escala dos valores. Quando um multiplicador de escala é especificado, cada valor original na escala é multiplicado pelo multiplicador antes de ser exibido na escala. Para reduzir a escala de valores, você deve especificar um número decimal. Por exemplo, se sua escala vai de 0 a 10000, mas você deseja mostrar os números de 0 a 10 no medidor, você pode usar um valor multiplicador de 0,001.

Nota

O uso de um multiplicador não multiplica o valor real do campo agregado usado pelo medidor. Ele só multiplica os valores dos rótulos exibidos no medidor depois que os mínimos, máximos e intervalos são definidos. Considere manter os cálculos de intervalo como automáticos ao usar um multiplicador.

Especificar a largura, o raio e os ângulos da barra da escala em uma escala radial

Use a página Layout da caixa de diálogo Propriedades da escala radial para definir a largura da barra da escala, o raio da escala, o ângulo inicial e o ângulo de varredura da escala. Você pode usar essas propriedades para personalizar o tamanho e o formato da escala. Por exemplo, se você posicionar rótulos de escala fora da escala, precisará redimensionar o raio da escala para que os rótulos caibam dentro do medidor.

Nota

Quando você clica na escala de um medidor, um contorno pontilhado aparece ao redor da escala. Este contorno não é a barra da escala e não é usado para calcular medidas no medidor. Ele está disponível somente em tempo de design para que você possa destacar a escala para acessar as propriedades da escala.

Todas as medições são baseadas na barra de escala. Quando você seleciona um medidor, a largura da barra de escala não é mostrada. Se você especificar um valor para a barra de escala, ele o ajudará com todas as outras medidas relacionadas à escala. Para exibir a barra de escala, defina a propriedade Largura da barra de escala na página Layout da caixa de diálogo Propriedades da escala radial como um valor maior que 0. Em um medidor radial, a barra da escala é medida como uma porcentagem do diâmetro do medidor. Em um medidor linear, a barra da escala é medida como uma porcentagem da largura ou altura do medidor, o que for menor.

O raio da escala é a distância do centro do medidor até o meio da barra da escala. O valor do raio da escala é medido em percentagem do diâmetro do gabarito. É uma boa prática manter o raio da escala abaixo de um valor de 35. Se você especificar um valor maior que 35, a escala provavelmente será desenhada fora dos limites do medidor. A ilustração a seguir mostra como o raio da escala é medido, em relação ao diâmetro do medidor, na barra da escala.

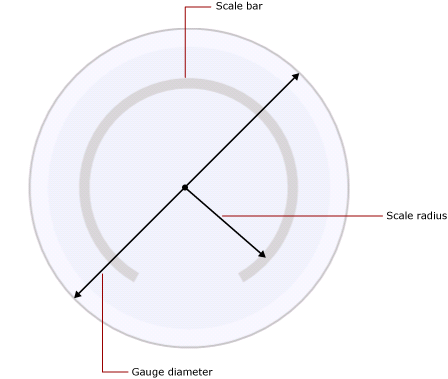

Captura de ecrã de um raio de escala relativo ao diâmetro do medidor.

O ângulo de partida é o ângulo de rotação, entre 0 e 360, no qual a escala começará. A posição zero (0) está localizada na parte inferior do medidor e o ângulo de partida gira no sentido horário. Por exemplo, um ângulo inicial de 90 graus inicia a escala na posição das 9 horas.

O ângulo de varredura é o número de graus, entre 0 e 360, que a escala irá varrer em círculo. Um ângulo de varredura de 360 graus produz uma escala que é um círculo completo. Isso é útil se você quiser projetar um medidor para se parecer com um relógio.

Posicionar rótulos em uma escala linear ou radial

Duas propriedades determinam a posição dos rótulos. A propriedade de posicionamento de rótulo especifica se os rótulos são exibidos dentro, fora ou na barra de escala. A propriedade distance define a distância do rótulo da escala, começando na barra de escala. Se quiser posicionar rótulos dentro da barra de escala, especifique um número negativo. Por exemplo, se os rótulos estiverem fora da escala e você tiver definido uma distância da escala de 10, os rótulos serão mostrados em 10 unidades fora de onde os rótulos normalmente seriam colocados, onde 1 unidade é:

  • 1% do diâmetro do calibre num manómetro radial, ou

  • 1% do menor valor da altura ou largura do medidor em um medidor linear.
