Visão geral de VLANs e sub-redes

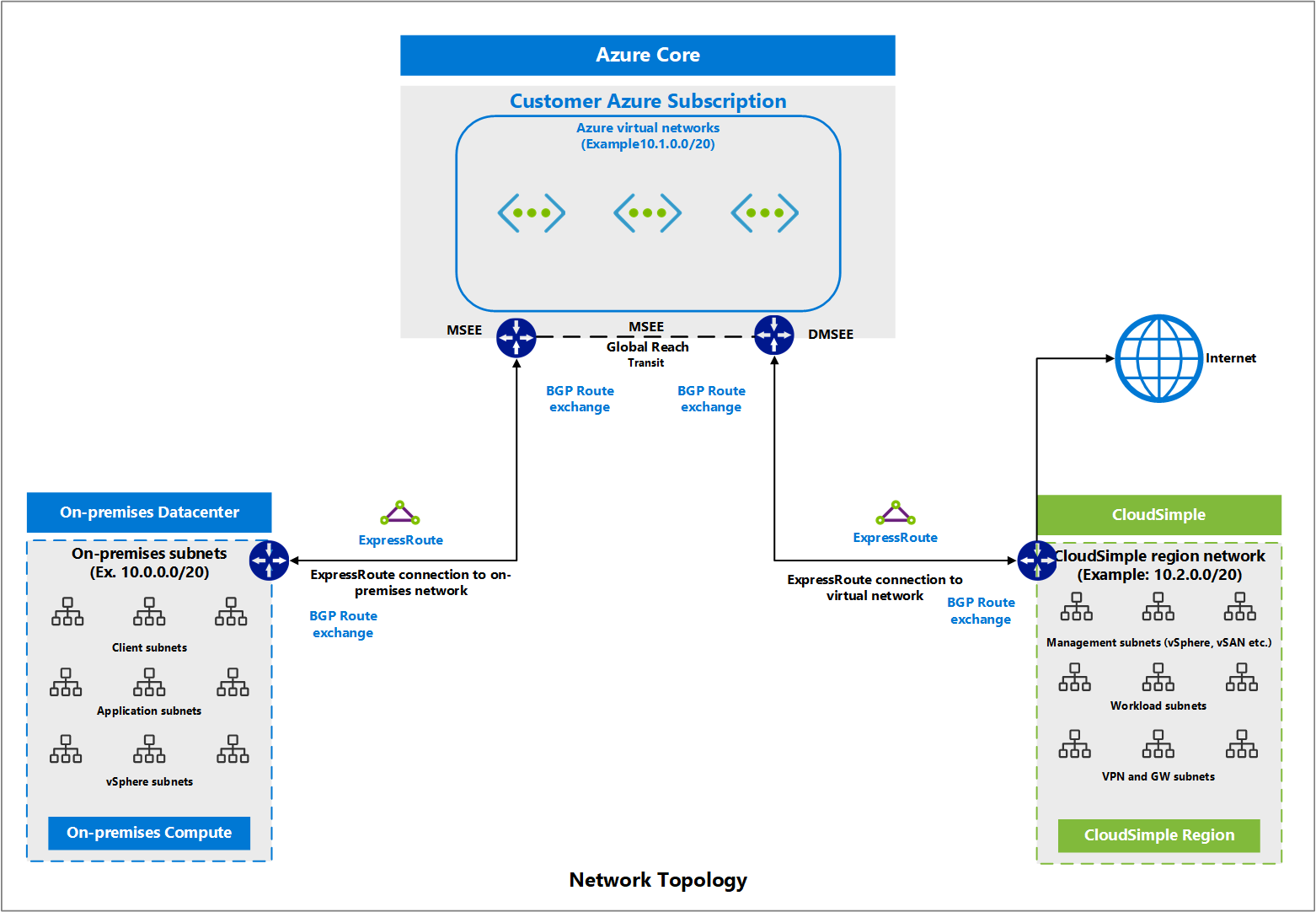

O CloudSimple fornece uma rede por região onde seu serviço CloudSimple é implantado. A rede é um único espaço de endereçamento TCP Layer 3 com roteamento habilitado por padrão. Todas as nuvens privadas e sub-redes criadas nesta região podem comunicar entre si sem qualquer configuração adicional. Você pode criar grupos de portas distribuídas no vCenter usando as VLANs.

VLANs

Uma VLAN (rede de camada 2) é criada para cada nuvem privada. O tráfego da Camada 2 permanece dentro do limite de uma Nuvem Privada, permitindo isolar o tráfego local dentro da Nuvem Privada. Uma VLAN criada na Nuvem Privada pode ser usada para criar grupos de portas distribuídas somente nessa Nuvem Privada. Uma VLAN criada em uma nuvem privada é configurada automaticamente em todos os switches conectados aos hosts de uma nuvem privada.

Sub-redes

Você pode criar uma sub-rede ao criar uma VLAN definindo o espaço de endereço da sub-rede. Um endereço IP do espaço de endereço é atribuído como um gateway de sub-rede. Um só espaço de endereçamento privado de Camada 3 é atribuído por cliente e por região. Você pode configurar qualquer espaço de endereçamento não sobreposto RFC 1918, com sua rede local ou rede virtual do Azure, em sua região de rede.

Todas as sub-redes podem se comunicar entre si por padrão, reduzindo a sobrecarga de configuração para roteamento entre nuvens privadas. Os dados leste-oeste entre PCs na mesma região permanecem na mesma rede de Camada 3 e são transferidos pela infraestrutura de rede local dentro da região. Nenhuma saída é necessária para a comunicação entre nuvens privadas em uma região. Essa abordagem elimina qualquer penalidade de desempenho de WAN/egresso na implementação de diferentes cargas de trabalho em várias nuvens privadas.

Intervalo CIDR de sub-redes vSphere/vSAN

Uma nuvem privada é criada como um ambiente isolado de pilha VMware (hosts ESXi, vCenter, vSAN e NSX) gerenciado por um servidor vCenter. Os componentes de gestão são implantados na rede selecionada nas sub-redes CIDR do vSphere/vSAN. O intervalo CIDR da rede é dividido em diferentes sub-redes durante a implantação.

• Prefixo mínimo do intervalo CIDR das sub-redes vSphere/vSAN: /24
• Prefixo do intervalo CIDR máximo de subnets vSphere/vSAN: /21

Atenção

Os endereços IP no intervalo CIDR vSphere/vSAN são reservados para uso pela infraestrutura de nuvem privada. Não use o endereço IP nesse intervalo em nenhuma máquina virtual.

Limites de intervalo CIDR de sub-redes vSphere/vSAN

Selecionar o tamanho do intervalo CIDR das sub-redes vSphere/vSAN tem um impacto no tamanho da sua nuvem privada. A tabela a seguir mostra o número máximo de nós que você pode ter com base no tamanho do CIDR das sub-redes vSphere/vSAN.

Comprimento do prefixo CIDR das sub-redes vSphere/vSAN especificadas	Número máximo de nós
/24	26
/23	58
/22	118
/21	220

Sub-redes de gerenciamento criadas em uma nuvem privada

As seguintes sub-redes de gerenciamento são criadas quando você cria uma nuvem privada.

• Gestão de sistemas. VLAN, sub-rede para rede de gestão dos hosts ESXi, servidor DNS, servidor vCenter.
• VMotion. VLAN e sub-rede para a rede vMotion dos hosts ESXi.
• VSAN. VLAN e sub-rede para a rede vSAN dos hosts ESXi.
• NsxtEdgeUplink1. VLAN e sub-rede para uplinks de VLAN numa rede externa.
• NsxtEdgeUplink2. VLAN e sub-rede para uplinks de VLAN numa rede externa.
• NsxtEdgeTransport. A VLAN e a sub-rede para zonas de transporte controlam o alcance das redes de camada 2 no NSX-T.
• NsxtHostTransport. VLAN e sub-rede para zona de transporte do host.

Repartição da gama CIDR da rede de gestão

Sub-redes vSphere/vSAN O intervalo CIDR especificado é dividido em várias sub-redes. A tabela a seguir mostra um exemplo da divisão para prefixos permitidos. O exemplo usa 192.168.0.0 como o intervalo CIDR.

Exemplo:

Sub-redes vSphere/vSAN especificadas CIDR/prefixo	192.168.0.0/21	192.168.0.0/22	192.168.0.0/23	192.168.0.0/24
Gestão do sistema	192.168.0.0/24	192.168.0.0/24	192.168.0.0/25	192.168.0.0/26
vMotion	192.168.1.0/24	192.168.1.0/25	192.168.0.128/26	192.168.0.64/27
vSAN	192.168.2.0/24	192.168.1.128/25	192.168.0.192/26	192.168.0.96/27
Transporte de host NSX-T	192.168.4.0/23	192.168.2.0/24	192.168.1.0/25	192.168.0.128/26
NSX-T Transporte de Borda	192.168.7.208/28	192.168.3.208/28	192.168.1.208/28	192.168.0.208/28
NSX-T Edge Uplink1	192.168.7.224/28	192.168.3.224/28	192.168.1.224/28	192.168.0.224/28
NSX-T Uplink do Edge2	192.168.7.240/28	192.168.3.240/28	192.168.1.240/28	192.168.0.240/28

Próximos passos

• Criar e gerenciar VLANs e sub-redes
