Depurando o fluxo de controle

Aplica-se a: SQL Server SSIS Integration Runtime no Azure Data Factory

SQL Server Data Tools (SSDT) e o Microsoft Integration Services incluem recursos e ferramentas que você pode usar para solucionar problemas do fluxo de controle em um pacote Integration Services.

  • Integration Services oferece suporte a pontos de interrupção em contêineres e tarefas.

  • SSIS fornece relatórios de progresso em tempo de execução.

  • SQL Server Data Tools (SSDT) fornece janelas de depuração.

Pontos de interrupção

SSIS fornece a caixa de diálogo Definir Pontos de Interrupção , na qual você pode definir pontos de interrupção ao habilitar as condições de interrupção e especificando o número de vezes que um ponto de interrupção pode ocorrer antes que a execução do pacote seja anulada. Os pontos de interrupção podem ser habilitados no nível do pacote ou no nível do componente individual. Se as condições da interrupção estiverem habilitadas no nível da tarefa ou contêiner, o ícone do ponto de interrupção aparecerá próximo à tarefa ou contêiner sobre a superfície de design da guia Fluxo de Controle . Se as condições de interrupção estiverem habilitadas no pacote, o ícone de ponto de interrupção aparecerá no rótulo da guia Fluxo de Controle .

Quando um ponto de interrupção é atingido, o ícone de ponto de interrupção muda para ajudá-lo a identificar a fonte do ponto de interrupção. Você pode adicionar, excluir e alterar pontos de interrupção quando o pacote estiver executando.

Integration Services fornece dez pontos de interrupção que você pode habilitar em todas as tarefas e contêineres. Na caixa de diálogo Definir Pontos de Interrupção , você pode habilitar os pontos de interrupção das seguintes condições:

Condição de interrupção Descrição
Quando a tarefa ou o contêiner recebe o evento OnPreExecute . Chamado quando uma tarefa está prestes a ser executada. Este evento é criado por uma tarefa ou contêiner imediatamente antes da sua execução.
Quando a tarefa ou o contêiner recebe o evento OnPostExecute . Chamado imediatamente após a execução lógica do término da tarefa. Este evento é criado por uma tarefa ou contêiner imediatamente após sua execução.
Quando a tarefa ou o contêiner recebe o evento OnError . Chamado por uma tarefa ou contêiner quando ocorre um erro.
Quando a tarefa ou o contêiner recebe o evento OnWarning . Chamado quando a tarefa está em um estado que não justifica um erro, mas autoriza uma advertência.
Quando a tarefa ou o contêiner recebe o evento OnInformation . Chamado quando a tarefa é exigida a fornecer informações.
Quando a tarefa ou o contêiner recebe o evento OnTaskFailed . Chamado pelo host de tarefa quando ele falha.
Quando a tarefa ou o contêiner recebe o evento OnProgress . Chamado para atualizar o progresso da execução de tarefa.
Quando a tarefa ou o contêiner recebe o evento OnQueryCancel . Chamado a qualquer momento do processamento da tarefa quando você pode cancelar execução.
Quando a tarefa ou o contêiner recebe o evento OnVariableValueChanged . Chamado pelo runtime Integration Services quando o valor de uma variável muda. O RaiseChangeEvent da variável deve ser definido como true para gerar este evento.

** Aviso ** A variável associada a esse ponto de interrupção precisa ser definida no escopo de contêiner. Se a variável for definida ao escopo de pacote, o ponto de interrupção não será atingido.
Quando a tarefa ou o contêiner recebe o evento OnCustomEvent . Chamado por tarefas para gerar eventos personalizados definidos por tarefa.

Além das condições dos pontos de interrupção disponíveis a todas as tarefas e contêineres, algumas tarefas e contêineres incluem condições especiais de interrupção para definir os pontos de interrupção. Por exemplo, você pode habilitar uma condição de interrupção no contêiner Loop For que defina um ponto de interrupção que suspenda a execução no início de cada iteração do loop.

Para adicionar flexibilidade e força ao ponto de interrupção, você pode modificar o comportamento de um ponto de interrupção especificando as seguintes condições:

  • A contagem de ocorrência ou o número máximo de vezes que uma condição de interrupção ocorre antes de a execução ser suspensa.

  • O tipo de contagem de ocorrência ou a regra que especifica o momento em que a condição de interrupção aciona o ponto de interrupção.

Os tipos de contagem de ocorrência, com exceção do tipo Sempre, são sempre qualificados pela contagem de ocorrência. Por exemplo, se o tipo for "Contagem de ocorrências igual a" e a contagem de ocorrência for 5, a execução é suspensa na sexta ocorrência da condição da interrupção.

A tabela a seguir descreve os tipos de contagem de ocorrência.

Tipo de contagem de ocorrências Descrição
Always A execução será sempre suspensa quando ocorrer o ponto de interrupção.
Contagem de ocorrências igual a A execução será suspensa quando o número de vezes que o ponto de interrupção ocorreu for igual à contagem de ocorrências.
Contagem de ocorrências maior que ou igual a A execução será suspensa quando o número de vezes que o ponto de interrupção ocorreu for igual ou maior que a contagem de ocorrências.
Várias contagens de ocorrências A execução será suspensa quando ocorrerem várias contagens de ocorrências. Por exemplo, se você definir esta opção como 5, a execução será suspensa a cada quinta vez.

Para definir pontos de interrupção

Relatório de progresso

SSIS O Designer inclui dois tipos de relatórios de progresso: codificação de cores na superfície de design da guia Fluxo de Controle e mensagens de progresso na guia Progresso .

Quando você executa um pacote, o Designer SSIS descreve o progresso da execução exibindo cada tarefa ou contêiner usando uma cor que indica o seu status. Você pode identificar pela cor se o elemento está esperando para ser executado, está em execução, terminou com sucesso ou terminou sem-sucesso. Depois que você parar a execução de pacote, a codificação de cor desaparece.

A tabela a seguir descreve as cores usadas para indicar o estado de execução.

Color Status de execução
Cinza Esperando para executar
Amarelo Executando
Verde Executado com sucesso
realçado Executado com erros

A guia Progresso exibe as tarefas e contêineres na ordem de execução e inclui os tempos de início e fim, avisos e mensagens de erro. Depois que você parar a execução do pacote, as informações de progresso continuarão disponíveis na guia Resultados da Execução .

Observação

Para habilitar ou desabilitar a exibição de mensagens na guia Progresso , marque ou desmarque a opção Depurar Relatório do Progresso no menu SSIS .

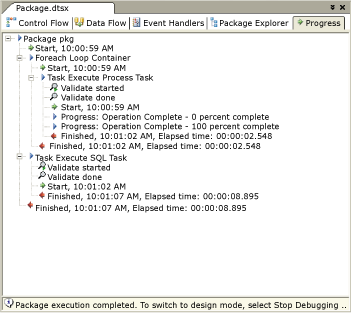

O diagrama a seguir mostra a guia Progresso .

Guia Progresso do Designer do SSIS

Janelas de depuração

SQL Server Data Tools (SSDT) inclui muitas janelas que você pode usar para trabalhar com pontos de interrupção e para depurar pacotes contendo pontos de interrupção. Para aprender mais sobre cada janela, abra a janela e, então, pressione F1 para exibir a Ajuda da janela.

Para abrir essas janelas no SQL Server Data Tools (SSDT), clique no menu Depurar , aponte para Janelas, e, então, clique em Pontos de Interrupção, Saídaou Imediato.

A tabela a seguir descreve cada janela.

Janela Descrição
Pontos de interrupção Exibe os pontos de interrupção em um pacote e fornece opções para habilitar e excluir pontos de interrupção.
Saída Exibe mensagens de status dos recursos no SQL Server Data Tools (SSDT).
Imediata Usado para depurar e avaliar expressões e imprimir valores variáveis.

Depurar um pacote por meio da definição de pontos de interrupção em uma tarefa ou contêiner

Este procedimento descreve como definir pontos de interrupção em um pacote, uma tarefa, um contêiner Loop For, um contêiner Loop Foreach ou um contêiner Sequência.

Para definir pontos de interrupção em um pacote, uma tarefa ou um contêiner

  1. No SQL Server Data Tools (SSDT), abra o projeto do Integration Services que contém o pacote desejado.

  2. Clique duas vezes no pacote em que você deseja definir pontos de interrupção.

  3. No SSIS Designer, siga este procedimento:

    • Para definir pontos de interrupção no objeto de pacote, clique na guia Fluxo de Controle , coloque o cursor em qualquer lugar na tela de fundo da superfície de design e clique com o botão direito do mouse e clique em Editar Pontos de Interrupção.

    • Para definir pontos de interrupção em um fluxo de controle de pacote, clique na guia Fluxo de Controle , clique com o botão direito do mouse em uma tarefa, um contêiner Loop For, um contêiner Loop Foreach ou um contêiner Sequência, e clique em Editar Pontos de Interrupção.

    • Para definir pontos de interrupção em um manipulador de eventos, clique na guia Manipulador de Eventos , clique com o botão direito do mouse em uma tarefa, um contêiner Loop For, um contêiner Loop Foreach ou um contêiner Sequência e clique em Editar Pontos de Interrupção.

  4. Na caixa de diálogo Definir Pontos de Interrupção de <nome do contêiner>, selecione os pontos de interrupção a serem habilitados.

  5. Opcionalmente, modifique o tipo de contagem de ocorrências e o número de contagem de ocorrências para cada ponto de interrupção.

  6. Para salvar o pacote, clique em Salvar Itens Selecionados no menu Arquivo .

Definir Pontos de Interrupção

Use a caixa de diálogo Definir Pontos de Interrupção para especificar os eventos nos quais habilitar pontos de interrupção e para controlar o comportamento do ponto de interrupção.

Opções

Enabled
Selecione para habilitar um ponto de interrupção em um evento.

Break Condition
Exiba uma lista de eventos disponíveis nos quais definir pontos de interrupção.

Hit Count Type
Especifique quando o ponto de interrupção entra em vigor.

Valor Descrição
Always A execução será sempre suspensa quando ocorrer o ponto de interrupção.
Contagem de ocorrências igual a A execução será suspensa quando o número de vezes que o ponto de interrupção ocorreu for igual à contagem de ocorrências.
Ocorrência maior ou igual A execução será suspensa quando o número de vezes que o ponto de interrupção ocorreu for igual ou maior que a contagem de ocorrências.
Várias contagens de ocorrências A execução será suspensa quando ocorrerem várias contagens de ocorrências. Por exemplo, se você definir esta opção como 5, a execução será suspensa a cada quinta vez.

Contagem de Ocorrências
Especifique o número de ocorrências no qual engatilhe uma interrupção. Esta opção não estará disponível se o ponto de interrupção estiver sempre ativado.
