Configurar os recursos de infraestrutura de armazenamento do VMM

Pode utilizar o System Center – Virtual Machine Manager (VMM) para gerir a sua infraestrutura física e virtualizada. Como parte dessa gestão, o VMM pode gerir o armazenamento que atribui a anfitriões virtuais, clusters e VMs.

• Local e remoto: o VMM reconhece o armazenamento local e remoto. Local é o armazenamento localizado no servidor VMM ou ligado diretamente ao mesmo, normalmente uma unidade de disco no servidor ligada com conectividade RAID ou SAS JBOD integrada. Obviamente, este tipo de armazenamento de anfitrião dedicado não é partilhado e não fornece resiliência ou elevada disponibilidade.
• Blocos e baseados em ficheiros: o VMM pode gerir dispositivos de armazenamento de blocos e baseado em ficheiros.

Armazenamento de blocos

Funcionalidade	Detalhes
Ligação	O VMM pode gerir dispositivos de armazenamento de blocos que se ligam através de Canal de Fibra, Serial Attached SCSI (SAS) ou iSCSI (Internet SCSI). O VMM pode detetar e gerir as matrizes de iSCSI com destinos estáticos, dinâmicos ou manuais. Pode utilizar um servidor de destino Microsoft iSCSI como um dispositivo de armazenamento através da instalação do respetivo fornecedor.
Protocolos	O VMM fornece suporte para dispositivos de armazenamento que utilizam os protocolos SMI-S e SMP. O VMM utiliza a API da Gestão de Armazenamento do Windows (SMAPI) para gerir dispositivos de armazenamento baseado em blocos em conformidade com as especificações de SMI-S ou SMP. O VMM combina SMAPI e SMP para gerir diretamente o armazenamento ligado e as matrizes de armazenamento externo. O VMM combina SMAPI e o serviço de Gestão de Armazenamento (que funciona como um cliente SMI-S) para gerir dispositivos de armazenamento SMI-S. Os fornecedores de dispositivos de armazenamento que seguem a norma SMI-S criam fornecedores SMI-S para os respetivos dispositivos.
Anfitriões de virtualização	O armazenamento configurado no VMM Só pode ser utilizado para anfitriões e clusters Hyper-V.
Supported Storage Arrays	As matrizes de armazenamento específicas são suportadas no VMM. Pode utilizar outras matrizes, mas não existe nenhuma garantia de que conseguirá gerir todas as tarefas de armazenamento no VMM. Recomendamos que converse com o seu fornecedor de armazenamento para determinar o suporte do VMM.
Canal de fibra virtual	Se quiser utilizar o canal de fibra virtual para conceder às VMs acesso direto ao armazenamento de canal de fibra, pode gerir este armazenamento com o VMM nestas configurações. Matriz de armazenamento única ligada a um único recurso de infraestrutura (composto por um único comutador ou múltiplos comutadores) ligado a uma única vSAN. Matriz de armazenamento única ligada a vários recursos de infraestrutura (compostos por um único comutador ou vários comutadores por recurso de infraestrutura) ligados a uma única vSAN. Várias matrizes de armazenamento ligadas a um único recurso de infraestrutura (composto por um único comutador ou vários comutadores) ligado a uma única vSAN. Várias matrizes de armazenamento ligadas a vários recursos de infraestrutura (compostos por um único comutador ou vários comutadores por recurso de infraestrutura) ligados a várias vSAN. Esta configuração fornece às matrizes de armazenamento caminhos duplamente redundantes. Uma vSAN só pode incluir HBAs de um único recurso de infraestrutura.

Configurar o armazenamento de blocos

O processo geral para configurar o armazenamento baseado em blocos nos recursos de infraestrutura do VMM é o seguinte:

1. Criar classificações de armazenamento: cria classificações de armazenamento para agrupar o armazenamento com base em características partilhadas, muitas vezes no desempenho e na disponibilidade. Em seguida, em vez de atribuir dispositivos de armazenamento específicos às mesmas, atribui uma classificação específica ao armazenamento dos grupos de anfitriões do VMM para que os grupos de anfitriões possam utilizar qualquer dispositivo de armazenamento disponível com a classificação atribuída. Não tem de criar classificações antes de adicionar dispositivos de armazenamento. Pode criá-las durante a deteção de dispositivos de armazenamento.
2. Adicionar o armazenamento: adiciona o armazenamento como recurso de infraestrutura do VMM. Quando adiciona o dispositivo, o VMM deteta automaticamente quaisquer agrupamentos de armazenamento existentes e unidades lógicas no dispositivo. Pode classificar o armazenamento à medida que o adiciona.
3. Configurar o armazenamento e alocar capacidade: depois de uma matriz de armazenamento ser gerida pelo VMM, pode configurar as definições. Pode especificar como quer utilizar o aprovisionamento rápido no dispositivo (instantâneos ou clonagem). Pode adicionar e modificar os agrupamentos de armazenamento e as unidades lógicas de armazenamento (LUNs) nos agrupamentos. Pode atribuir capacidade (qualquer um dos agrupamentos de armazenamento completo) ou LUNs específicos num ou mais grupos de anfitriões.
4. Utilizar o armazenamento: depois de o armazenamento ser alocado a um grupo de anfitriões, pode utilizar o armazenamento para um anfitrião ou cluster específico. Quando adiciona um anfitrião ou cluster a um grupo de anfitriões, o anfitrião e o cluster podem utilizar o armazenamento associado ao grupo.

Armazenamento de ficheiros

O VMM pode gerir o armazenamento de ficheiros que suporta o protocolo SMB 3.0. O SMB é suportado por partilhas de ficheiros em computadores com Windows Server 2016 ou posterior e por fornecedores de terceiros de dispositivos de armazenamento ligados à rede (NAS).

• Servidor de ficheiros do Windows: pode adicionar um servidor de ficheiros remoto como um dispositivo de armazenamento ou pode dimensionar o armazenamento baseado em ficheiros Scale-Out Servidor de Ficheiros (SOFS).
• Servidor de Ficheiros de Escalamento Horizontal (SOFS): o SOFS fornece um cluster de servidores de ficheiros nos quais o armazenamento é partilhado entre os nós do cluster. O armazenamento para SOFS pode ser uma SAN (SAS, iSCSI, Canal de Fibra) ou ser integrado nos Espaços de Armazenamento Direto.
• Espaços de Armazenamento Direto (S2D): o S2D é a próxima evolução dos Espaços de Armazenamento Microsoft, que virtualizam o armazenamento ao agrupar os discos em agrupamentos de armazenamento e ao criar discos virtuais (espaços de armazenamento) a partir da capacidade do agrupamento. No S2D, pode criar armazenamento de elevada disponibilidade com o armazenamento local. Isto remove a necessidade de dispositivos de armazenamento SAN remotos e permite a utilização de dispositivos de armazenamento que não estavam anteriormente disponíveis, como SATA SSD ou NVMe flash. Saiba mais.
• Replicação de armazenamento: o VMM suporta a Réplica de Armazenamento do Windows para proteger dados num volume de armazenamento primário e replicá-los para um volume secundário. Saiba mais.
• Recursos de armazenamento: pode controlar o acesso ao armazenamento partilhado num SOFS ou VM através da definição de políticas de qualidade de serviço (QoS) de armazenamento. Estas políticas definem a largura de banda máxima e mínima para os recursos de armazenamento.

Configurar o armazenamento de ficheiros

O processo geral para configurar o armazenamento de ficheiros nos recursos de infraestrutura do VMM é o seguinte:

1. Adicionar e detetar o armazenamento: adiciona o servidor de ficheiros como recurso de infraestrutura do VMM. Quando adiciona o dispositivo, o VMM deteta automaticamente quaisquer partilhas de ficheiros no dispositivo. Pode classificar o armazenamento à medida que o adiciona.
2. Criar classificações de armazenamento: cria classificações de armazenamento para as partilhas de ficheiros de grupo com base nas características partilhadas, frequentemente o desempenho e a disponibilidade. Em seguida, em vez de atribuir dispositivos de armazenamento específicos a grupos de anfitriões do VMM, atribui uma classificação específica para que os grupos de anfitriões possam utilizar qualquer armazenamento disponível com a classificação atribuída. Não tem de criar classificações antes de adicionar dispositivos de armazenamento. Pode criá-las durante a deteção de dispositivos de armazenamento.
3. Aprovisionar armazenamento: depois de um servidor de ficheiros ser gerido pelo VMM, pode configurar as definições. Por exemplo, pode modificar agrupamentos de armazenamento num SOFS ou criar uma partilha de ficheiros.
4. Alocar capacidade: depois de configurar o armazenamento, pode alocar capacidade a partir da matriz. A capacidade é atribuída através de partilhas de ficheiros para um ou mais grupos de anfitriões.
5. Utilizar o armazenamento: depois de o armazenamento ser alocado a um grupo de anfitriões, pode utilizar o armazenamento para um anfitrião ou cluster específico. Quando adiciona um anfitrião ou cluster a um grupo de anfitriões, o anfitrião e o cluster podem utilizar o armazenamento associado ao grupo.
6. Desativar o armazenamento: o VMM pode desativar o armazenamento que gere.

Saiba mais sobre como configurar o armazenamento de ficheiros no VMM.

Classificações de armazenamento

As classificações de armazenamento fornecem uma camada de abstração nos dispositivos de armazenamento específicos. Agrupa os dispositivos de armazenamento com base nas suas características. Por exemplo, pode criar:

• Bldg1Gold: um conjunto de unidades de estado sólido (SSDs) que disponibilizará aos utilizadores no edifício 1.
• Bldg1Silver: um conjunto de SSDs e unidades de disco rígido (HDDs) que disponibilizará aos utilizadores no edifício 1.
• Bldg2Gold: um conjunto de SSDs que disponibilizará aos utilizadores no edifício 2.
• Bldg2Silver: um conjunto de SSDs e HDDs que disponibilizará aos utilizadores no edifício 2.

Depois de criar classificações, atribua-as a agrupamentos de armazenamento que incluem armazenamento baseado em blocos ou ficheiros. Pode otimizar as definições de classificação para as partilhas de ficheiros dentro dos agrupamentos, conforme necessário.

Monitorizar o estado de funcionamento do armazenamento

Esta funcionalidade ajuda-o a monitorizar o estado de funcionamento e operacional de um agrupamento de armazenamento, LUNs e discos físicos nos recursos de infraestrutura do VMM.

Pode monitorizar o estado de funcionamento do armazenamento a partir da página Recursos de Infraestrutura da consola do VMM.

Siga estes passos:

1. Aceda à consola do VMM,Classificação e Conjuntosde Armazenamento> de Recursos de Infraestrutura>.

   A coluna Estado de Funcionamento apresenta o estado do agrupamento de armazenamento, LUN e discos físicos.

2. Para verificar o estado operacional, selecione um item de armazenamento.

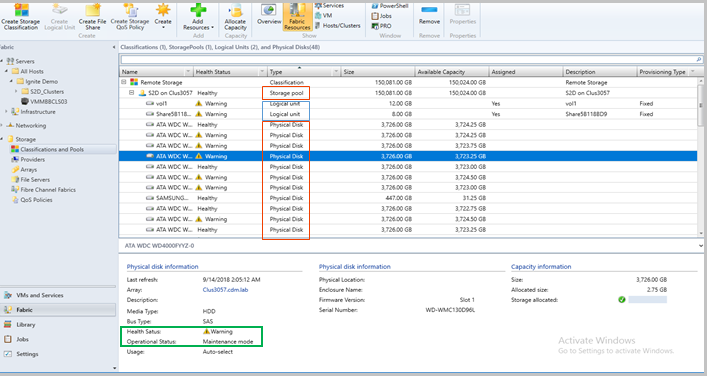

   O painel de informações do item de armazenamento selecionado apresenta o estado operacional, conforme mostrado no exemplo abaixo:



Passos seguintes

Configurar classificações de armazenamento nos recursos de infraestrutura do VMM.
