Painel de Árvore de Rastreamento

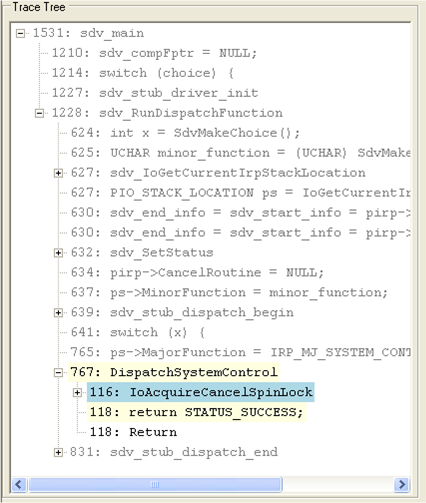

O painel Árvore de Rastreamento exibe um rastreamento dos elementos críticos do código-fonte que foram executados no caminho para a violação da regra, conforme mostrado na captura de tela a seguir.

Esses elementos críticos, como chamadas e atribuições de função, vêm de todos os arquivos de origem que foram usados para detetar a violação da regra, incluindo o código do modelo do sistema operacional SDV (arquivo sdv-harness.c), arquivos de origem da regra SDV (*.slic) e o código-fonte do driver. Os elementos de código aparecem na ordem em que foram executados, mesmo que tenham se originado em arquivos diferentes.

O SDV coordena a exibição no painel Árvore de Rastreamento com a exibição no painel Código Fonte e no painel Estado. À medida que você percorre o código-fonte no painel Árvore de Rastreamento , o SDV destaca automaticamente a linha de código correspondente no painel Código Fonte e exibe os valores das variáveis no ponto correspondente no painel Estado .

Esta secção inclui:

Noções básicas sobre o painel Árvore de Rastreamento

Codificação de cores no painel Árvore de Rastreamento

Ações do Painel de Árvore de Rastreamento
