Sequência de troca de dados RF P2P

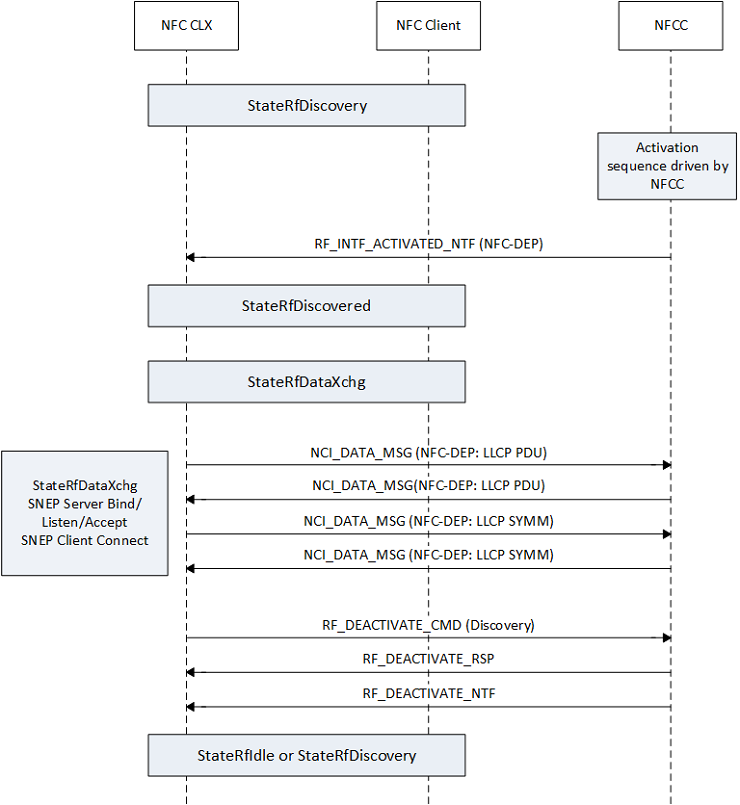

A figura a seguir ilustra as sequências de estado para StateRfDiscovered e StateRfDataXchg para o protocolo NFC-DEP. Observe que o NFC CX requer que o NFCC suporte a interface de RF NFC-DEP para gestão de P2P. A transição de StateRfDiscovered ocorre após a ativação da interface RF. No caso de vários pontos de extremidade remotos ou vários protocolos em StateRfDiscovery, o NFC CX seleciona um único ponto de extremidade. A preferência de NFC-DEP sobre ISO-DEP é implementada no NFC CX para melhorar a interoperabilidade. StateRfDiscovered é um estado de transição onde o NFC CX verifica se o dispositivo remoto suporta LLCP. Para o modo P2P, StateRfDataXchg é dividido na seguinte sequência de operações: verifica se o dispositivo remoto suporta LLCP, liga, escuta e aceita conexões no servidor SNEP padrão, abre uma conexão com o servidor SNEP padrão remoto. O driver troca todas as solicitações de mensagem NDEF disponíveis da camada de aplicativo usando comandos SNEP.
