Настройка Azure Route Server и управление ими

В этой статье показано, как настроить Azure Route Server и управлять ими с помощью портала Azure, Azure PowerShell или Azure CLI. Вы узнаете, как добавлять и удалять одноранговые узлы протокола BGP, настраивать обмен маршрутами с шлюзами виртуальной сети и управлять параметрами маршрутизации.

Предварительные условия

Портал

• Учетная запись Azure с активной подпиской. Создайте учетную запись бесплатно .

• Сервер маршрутов.

PowerShell

• Учетная запись Azure с активной подпиской. Создайте учетную запись бесплатно .

• Сервер маршрутов.

• Azure Cloud Shell или Azure PowerShell.

  Шаги, описанные в этой статье, выполняют командлеты Azure PowerShell интерактивно в Azure Cloud Shell. Чтобы запустить командлеты в Cloud Shell, выберите Open Cloud Shell в правом верхнем углу блока кода. Выберите Copy, чтобы скопировать код и вставить его в Cloud Shell, чтобы запустить его. Вы также можете запустить Cloud Shell на портале Azure.

  Вы также можете установить Azure PowerShell локально для выполнения командлетов. При локальном запуске PowerShell войдите в Azure с помощью командлета Connect-AzAccount.

Azure CLI

• Учетная запись Azure с активной подпиской. Создайте учетную запись бесплатно .

• Сервер маршрутов.

• Azure Cloud Shell или Azure CLI.

  Действия, описанные в этой статье, выполняют команды Azure CLI интерактивно в Azure Cloud Shell. Чтобы выполнить команды в Cloud Shell, выберите Open Cloud Shell в правом верхнем углу блока кода. Выберите Copy, чтобы скопировать код и вставить его в Cloud Shell, чтобы запустить его. Вы также можете запустить Cloud Shell на портале Azure.

  Вы также можете установить Azure CLI локально для выполнения команд. Если вы запускаете Azure CLI локально, войдите в Azure с помощью команды az login.

Добавить BGP-соседа

В этом разделе описано, как добавить пиринг BGP между сервером маршрутов и сетевым виртуальным устройством (NVA). При этом устанавливается сеанс BGP, позволяющий серверу маршрутов и NVA обмениваться сведениями о маршрутизации.

Портал

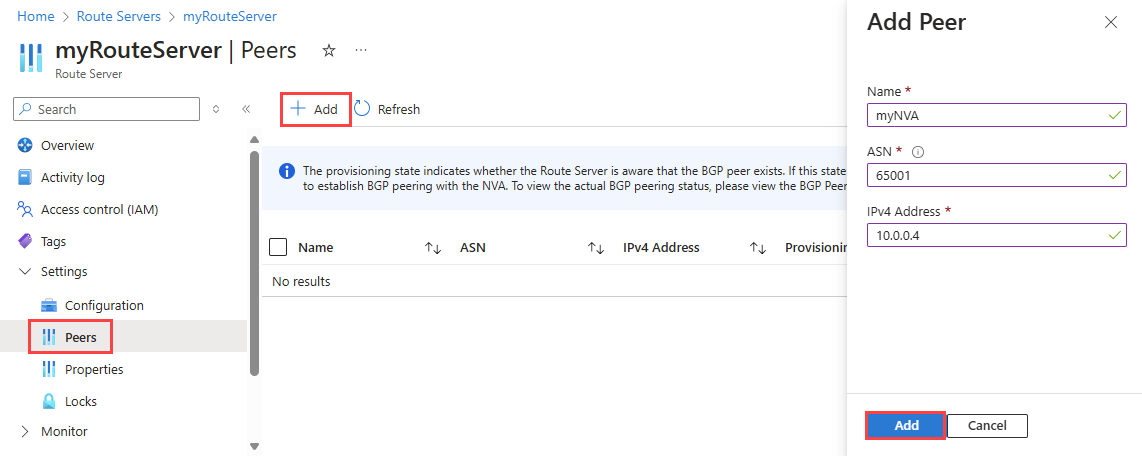

1. Перейдите к серверу маршрутизации, с которым вы хотите настроить пиринг для NVA.

2. в разделе "Параметры" выберите "Пиры".

3. Нажмите + Добавить, чтобы добавить нового участника сети.

4. На странице "Добавить участника сети" введите следующие сведения:

   Настройка	Значение
   Имя.	Имя для идентификации партнёра. Это имя не обязательно должно совпадать с NVA.
   Стандарт описания синтаксиса (ASN)	Номер автономной системы (ASN) NVA. Дополнительные сведения см. в статье о том, какие номера автономной системы (ASN) можно использовать?
   Адрес IPv4	Частный IP-адрес NVA.

5. Нажмите кнопку "Добавить ", чтобы сохранить конфигурацию.

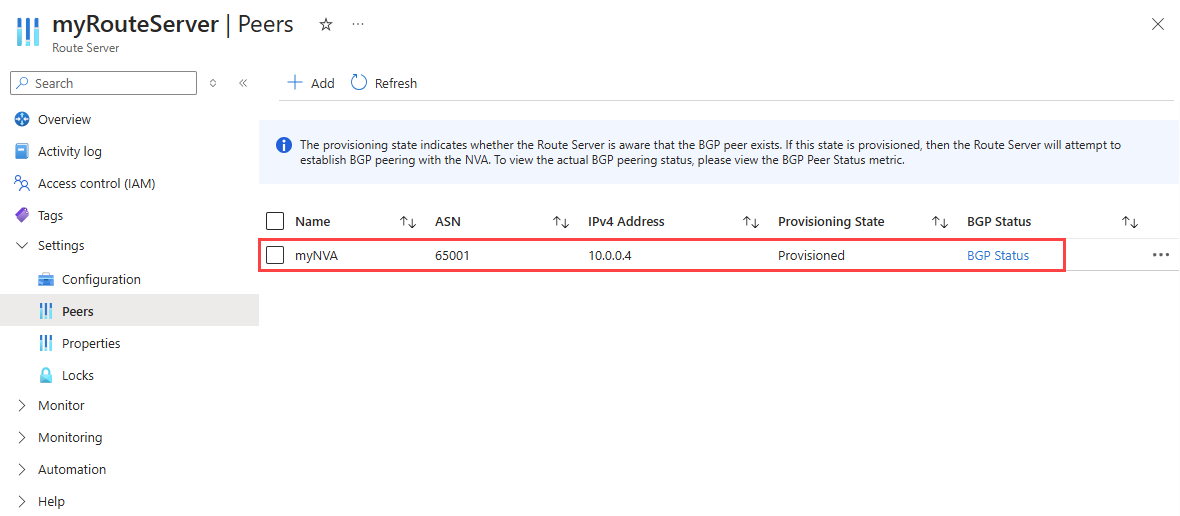

   После успешного добавления однорангового узла NVA, его можно увидеть в списке узлов с состоянием Успешно.



   Чтобы завершить настройку пиринга, необходимо настроить NVA для установления сеанса BGP с сервером маршрутов, используя его IP-адреса и ASN. IP-адреса сервера маршрутов и ASN можно найти на странице обзора :



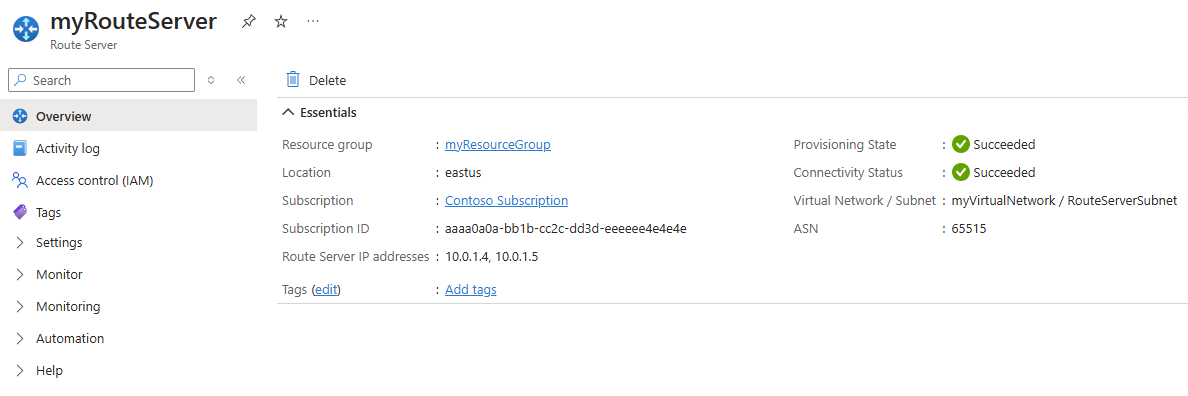

   Внимание

   Подключите NVA к обоим IP-адресам экземпляров сервера маршрутов, чтобы обеспечить рекламу маршрутов виртуальной сети через соединения NVA и достичь высокой доступности.

PowerShell

Используйте командлет Add-AzRouteServerPeer, чтобы добавить нового пира для сервера маршрутизации.

Add-AzRouteServerPeer -PeerName 'myNVA' -PeerAsn '65001' -PeerIp '10.0.0.4' -ResourceGroupName 'myResourceGroup' -RouteServerName 'myRouteServer'

Параметр	Значение
-PeerName	Имя для идентификации партнёра. Это имя не обязательно должно совпадать с NVA.
-PeerAsn	Номер автономной системы (ASN) NVA. Дополнительные сведения см. в статье о том, какие номера автономной системы (ASN) можно использовать?
-PeerIp	Частный IP-адрес NVA.
-ResourceGroupName	Имя группы ресурсов сервера маршрутов.
-RouteServerName	Имя сервера маршрута. Этот параметр требуется, если в одной группе ресурсов существует несколько серверов маршрутов.

После успешного добавления однорангового устройства NVA, необходимо настроить NVA для установления сеанса BGP с одноранговыми IP-адресами сервера маршрутизации и ASN. Используйте командлет Get-AzRouteServer, чтобы найти одноранговые IP-адреса и ASN узла маршрутизации.

Get-AzRouteServer -ResourceGroupName 'myResourceGroup' -RouteServerName 'myRouteServer'

Параметр	Значение
-ResourceGroupName	Имя группы ресурсов сервера маршрутов.
-RouteServerName	Имя сервера маршрута. Этот параметр требуется при наличии нескольких серверов маршрутов в одной группе ресурсов.

Внимание

Подключите NVA к обоим IP-адресам экземпляров сервера маршрутов, чтобы обеспечить рекламу маршрутов виртуальной сети через соединения NVA и достичь высокой доступности.

Azure CLI

Используйте команду az network routeserver peering create, чтобы добавить нового пира в сервер маршрутизации.

az network routeserver peering create --name 'myNVA' --peer-asn '65001' --peer-ip '10.0.0.4' --resource-group 'myResourceGroup' --routeserver 'myRouteServer'

Параметр	Значение
--name	Имя для идентификации партнёра. Это имя не обязательно должно совпадать с NVA.
--peer-asn	Номер автономной системы (ASN) NVA. Дополнительные сведения см. в статье о том, какие номера автономной системы (ASN) можно использовать?
--peer-ip	Частный IP-адрес NVA.
--resource-group	Имя группы ресурсов сервера маршрутов.
--routeserver	Имя сервера маршрута.

После успешного добавления однорангового устройства NVA, необходимо настроить NVA для установления сеанса BGP с одноранговыми IP-адресами сервера маршрутизации и ASN. Используйте команду az network routeserver show, чтобы определить IP-адреса пиринга и ASN сервера маршрутов.

az network routeserver show --name 'myRouteServer' --resource-group 'myResourceGroup'

Параметр	Значение
--name	Имя сервера маршрута.
--resource-group	Имя группы ресурсов сервера маршрутов.

Внимание

Подключите NVA к обоим IP-адресам экземпляров сервера маршрутов, чтобы обеспечить рекламу маршрутов виртуальной сети через соединения NVA и достичь высокой доступности.

Настройка обмена маршрутами с помощью шлюзов виртуальной сети

В этом разделе описано, как включить обмен маршрутами между сервером маршрутов и шлюзами виртуальной сети (ExpressRoute или VPN) в одной виртуальной сети. Эта функция также называется подключением между филиалами.

Внимание

VPN-шлюз Azure должен быть настроен в режиме активный-активный и должен иметь значение ASN, равное 65515. Это не обязательно включить BGP на VPN-шлюзе для обмена данными с сервером маршрутов.

Предупреждение

При создании или удалении сервера маршрутов в виртуальной сети, содержащей шлюз виртуальной сети (ExpressRoute или VPN), ожидайте простоя до завершения операции. Если у вас есть канал ExpressRoute, подключенный к виртуальной сети, в которой вы создаете или удаляете сервер маршрутов, время простоя не влияет на канал ExpressRoute или его подключения к другим виртуальным сетям.

Портал

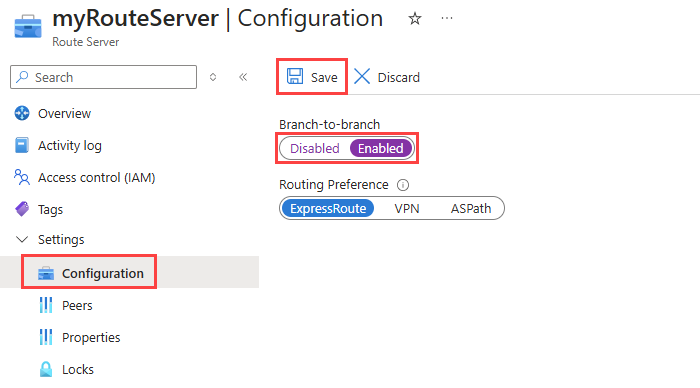

1. Перейдите на сервер маршрутизации, который требуется настроить.

2. В разделе Параметры выберите пункт Конфигурация.

3. Выберите Включено для настройки Межфилиальный, затем нажмите Сохранить.



PowerShell

Используйте командлет Update-AzRouteServer , чтобы включить или отключить обмен маршрутами между сервером маршрутов и шлюзом виртуальной сети.

Update-AzRouteServer -RouteServerName 'myRouteServer' -ResourceGroupName 'myResourceGroup' -AllowBranchToBranchTraffic 1

Параметр	Значение
-RouteServerName	Имя сервера маршрута.
-ResourceGroupName	Имя группы ресурсов сервера маршрутов.
-AllowBranchToBranchTraffic	Параметр обмена маршрутами. Принятые значения: 1 и 0.

Чтобы отключить обмен маршрутами -AllowBranchToBranchTraffic , задайте для параметра значение 0.

Используйте командлет Get-AzRouteServer для проверки конфигурации.

Azure CLI

Используйте команду az network routeserver update , чтобы включить или отключить обмен маршрутами между сервером маршрутов и шлюзом виртуальной сети.

az network routeserver update --name 'myRouteServer' --resource-group 'myResourceGroup' --allow-b2b-traffic true

Параметр	Значение
--name	Имя сервера маршрута.
--resource-group	Имя группы ресурсов сервера маршрутов.
--allow-b2b-traffic	Параметр обмена маршрутами. Принятые значения: true и false.

Чтобы отключить обмен маршрутами --allow-b2b-traffic , задайте для параметра значение false.

Используйте команду az network routeserver show , чтобы проверить конфигурацию.

Настройка предпочтения маршрутизации

В этом разделе вы узнаете, как настроить параметры маршрутизации для управления тем, как сервер маршрутов выбирает маршруты при наличии нескольких путей. Предпочтения маршрутизации влияют на поведение обучения маршрутов и выбора.

Портал

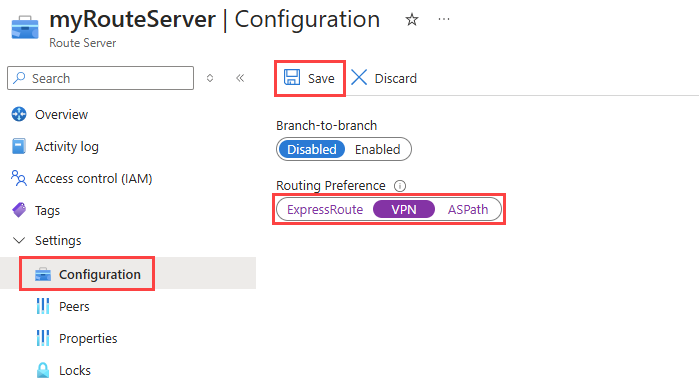

1. Перейдите на сервер маршрутизации, который требуется настроить.

2. В разделе Параметры выберите пункт Конфигурация.

3. Выберите нужный вариант маршрутизации. Доступные параметры: ExpressRoute (по умолчанию), VPN и ASPath.

4. Нажмите кнопку "Сохранить"



PowerShell

Используйте командлет Update-AzRouteServer, чтобы настроить параметр предпочтения маршрутизации вашего сервера маршрутов.

Update-AzRouteServer -RouteServerName 'myRouteServer' -ResourceGroupName 'myResourceGroup' -HubRoutingPreference 'ASPath'

Параметр	Значение
-RouteServerName	Имя сервера маршрута.
-ResourceGroupName	Имя группы ресурсов сервера маршрутов.
-HubRoutingPreference	Предпочтения маршрутизации. Принятые значения: ExpressRoute (по умолчанию) VpnGatewayи ASPath.

Используйте командлет Get-AzRouteServer для проверки конфигурации.

Azure CLI

Используйте команду az network routeserver update , чтобы настроить параметр предпочтения маршрутизации сервера маршрутов.

az network routeserver update --name 'myRouteServer' --resource-group 'myResourceGroup' --hub-routing-preference 'ASPath'

Параметр	Значение
--name	Имя сервера маршрута.
--resource-group	Имя группы ресурсов сервера маршрутов.
--hub-routing-preference	Предпочтения маршрутизации. Принятые значения: ExpressRoute (по умолчанию) VpnGatewayи ASPath.

Используйте команду az network routeserver show , чтобы проверить конфигурацию.

Просмотр сведений об одноранговом узле BGP

В этом разделе описано, как просмотреть сведения о конфигурации однорангового узла BGP, включая его имя, ASN, IP-адрес и состояние подготовки.

Портал

1. Перейдите к серверу маршрутизации, с которым вы хотите настроить пиринг для NVA.

2. в разделе "Параметры" выберите "Пиры".

3. В списке одноранговых узлов вы увидите имя, ASN, IP-адрес и состояние подготовки любого из настроенных одноранговых узлов.



PowerShell

Используйте командлет Get-AzRouteServerPeer для просмотра пиринга сервера маршрутизации.

Get-AzRouteServerPeer -PeerName 'myNVA' -ResourceGroupName 'myResourceGroup' -RouteServerName 'myRouteServer'

Параметр	Значение
-PeerName	Имя однорангового узла.
-ResourceGroupName	Имя группы ресурсов сервера маршрутов.
-RouteServerName	Имя сервера маршрута.

Azure CLI

Используйте команду az network routeserver peering show , чтобы просмотреть пиринг сервера маршрутов.

az network routeserver peering show --name 'myNVA' --resource-group 'myResourceGroup' --routeserver 'myRouteServer'

Параметр	Значение
--name	Имя однорангового узла.
--resource-group	Имя группы ресурсов сервера маршрутов.
--routeserver	Имя сервера маршрута.

Просмотр маршрутов, изученных сервером маршрутизации

Перейдите к эффективным маршрутам в разделе "Маршрутизация" , чтобы просмотреть список эффективных маршрутов, которые сервер маршрутизации узнает из подключений ExpressRoute, VPN-подключений, одноранговых узлов NVA BGP и периферийных виртуальных сетей.

Просмотр выходных данных

Выходные данные страницы отображают следующие поля:

• Префикс: префикс адреса, известный текущей сущности (полученный от сервера маршрутизации)
• Next hop type: может быть VPN, HubBgpConnection (одноранговые узлы NVA BGP), Virtual Network Connection или ExpressRoute.
• Следующий прыжок: это IP-адрес следующего прыжка (для подключений к виртуальной сети это будет "по ссылке". Для ExpressRoute это будет IP-адрес маршрутизатора Microsoft Enterprise Edge)
• Origin: ссылка на идентификатор ресурса следующего перехода (это поле останется пустым для подключений Virtual Network)
• Путь AS: атрибут BGP AS (автономная система) перечисляет все номера AS, которые необходимо пройти, чтобы достигнуть местоположения, из которого рекламируется префикс, к которому прикреплён путь.

Пример

Значения в следующей таблице подразумевают, что route Server узнал маршрут 10.2.0.0/24 (префикс ветви). Он узнал маршрут из-за типа VPN Next hop VPN с Next hop VPN Gateway IP-адрес. Источник указывает на идентификатор ресурса исходного VPN-шлюза или подключения. Путь AS указывает путь AS для ветви.

Используйте полосу прокрутки в нижней части таблицы, чтобы просмотреть путь AS.

префикс	Тип следующего прыжка	Следующий прыжок	Происхождение	Путь АС
10.2.0.0/24	VPN	10.0.2.14	/subscriptions/<sub id>/resourceGroups/<resource group name>/providers/Microsoft.Network/virtualNetworkGateways/vpngw	20000

Замечание

Если связанная виртуальная сеть с отключенной функцией "использовать удаленный шлюз", диапазон адресов периферийной виртуальной сети может по-прежнему рекламироваться в локальной сети, даже если префикс не отображается в эффективных маршрутах.

Просмотр объявленных и изученных маршрутов к одноранговым узлам BGP

В этом разделе вы узнаете, как просмотреть маршруты, которые сервер маршрутов объявляет одноранговым узлам BGP и маршруты, которые он узнает от этих одноранговых узлов. Эта информация полезна для устранения проблем маршрутизации и понимания потока трафика.

Портал

Используйте PowerShell или Azure CLI для просмотра объявленных и изученных маршрутов.

PowerShell

Используйте командлет Get-AzRouteServerPeerAdvertisedRoute для просмотра маршрутов, рекламируемых маршрутизирующим сервером.

Get-AzRouteServerPeerAdvertisedRoute -PeerName 'myNVA' -ResourceGroupName 'myResourceGroup' -RouteServerName 'myRouteServer'

Используйте командлет Get-AzRouteServerPeerLearnedRoute, чтобы просмотреть маршруты, усвоенные сервером маршрутов.

Get-AzRouteServerPeerLearnedRoute -PeerName 'myNVA' -ResourceGroupName 'myResourceGroup' -RouteServerName 'myRouteServer'

Параметр	Значение
-PeerName	Имя однорангового узла.
-ResourceGroupName	Имя группы ресурсов сервера маршрутов.
-RouteServerName	Имя сервера маршрута.

Azure CLI

Используйте команду az network routeserver peering list-advertised-routes для просмотра маршрутов, объявленных сервером маршрутов.

az network routeserver peering list-advertised-routes --name 'myNVA' --resource-group 'myResourceGroup' --routeserver 'myRouteServer'

Используйте команду az network routeserver peering list-learned-routes для просмотра маршрутов, изученных маршрутным сервером.

az network routeserver peering list-learned-routes --name 'myNVA' --resource-group 'myResourceGroup' --routeserver 'myRouteServer'

Параметр	Значение
--name	Имя однорангового узла.
--resource-group	Имя группы ресурсов сервера маршрутов.
--routeserver	Имя сервера маршрута.

Удаление однорангового узла BGP

В этом разделе описано, как удалить существующий пиринг BGP между сервером маршрутов и сетевым виртуальным устройством (NVA). Это удаляет сеанс BGP и останавливает обмен маршрутами между устройствами.

Портал

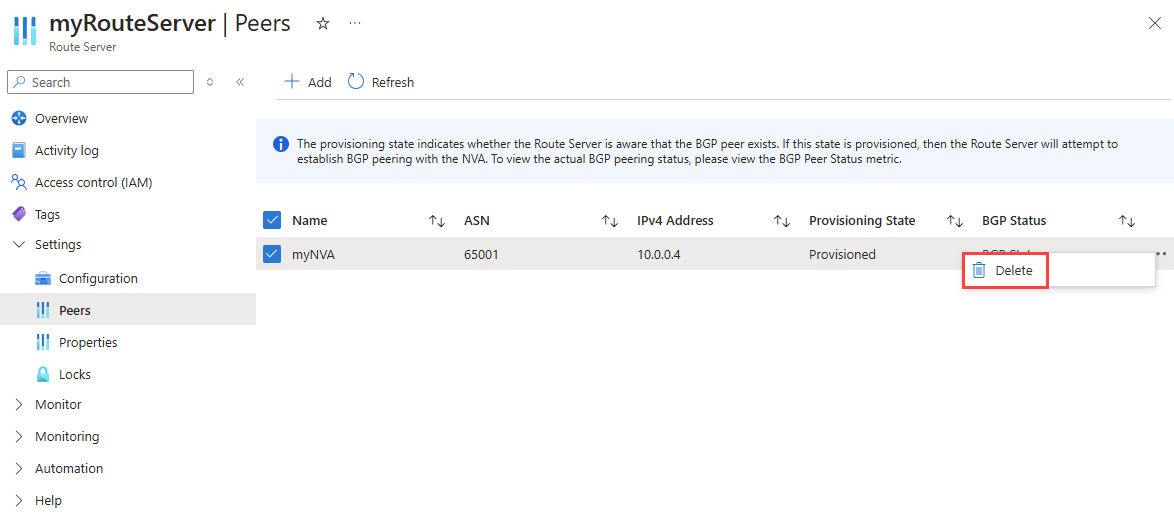

1. Перейдите на сервер маршрутизации, с которого требуется удалить его пиринг NVA.

2. в разделе "Параметры" выберите "Пиры".

3. Выберите многоточие ... рядом с одноранговым элементом, который требуется удалить, и нажмите кнопку "Удалить".



PowerShell

Используйте командлет Remove-AzRouteServerPeer, чтобы удалить пиринг маршрутизатора.

Remove-AzRouteServerPeer -PeerName 'myNVA' -ResourceGroupName 'myResourceGroup' -RouteServerName 'myRouteServer'

Параметр	Значение
-PeerName	Имя однорангового узла.
-ResourceGroupName	Имя группы ресурсов сервера маршрутов.
-RouteServerName	Имя сервера маршрута.

Azure CLI

Используйте команду az network routeserver peering delete , чтобы удалить пиринг сервера маршрутов.

az network routeserver peering delete --name 'myNVA' --resource-group 'myResourceGroup' --routeserver 'myRouteServer'

Параметр	Значение
--name	Имя однорангового узла.
--resource-group	Имя группы ресурсов сервера маршрутов.
--routeserver	Имя сервера маршрута.

Удаление Azure Route Server

В этом разделе описано, как удалить существующий Azure Route Server. При удалении сервера маршрутов удаляются все пиринги BGP и останавливаются все объявления маршрутов.

Портал

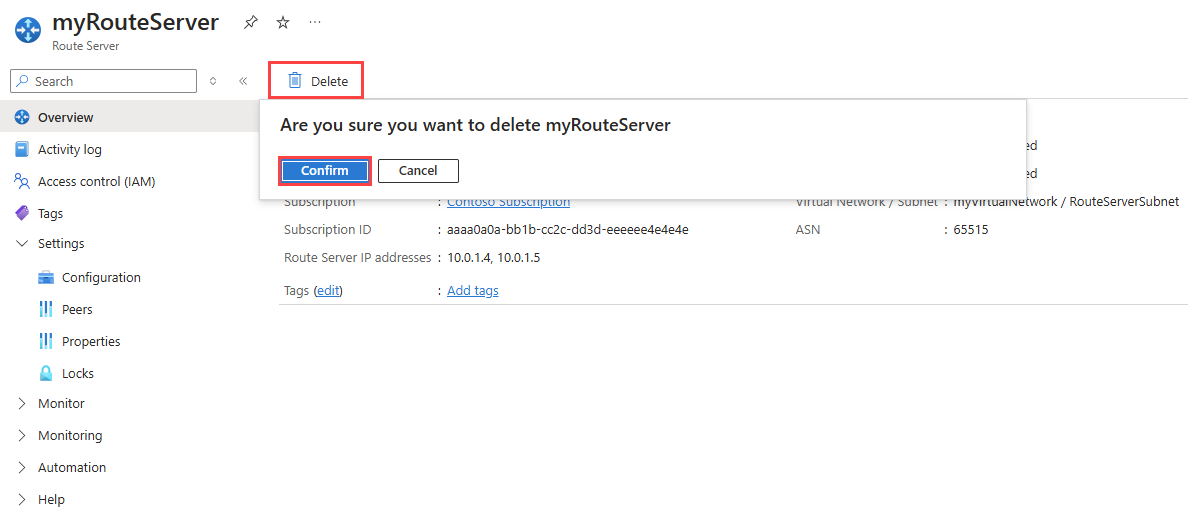

1. Перейдите на сервер маршрутизации, который требуется удалить.

2. Выберите "Удалить" на странице "Обзор ".

3. Нажмите кнопку "Подтвердить", чтобы удалить сервер маршрутов.



PowerShell

Используйте командлет Remove-AzRouteServer для удаления маршрутизатора.

Remove-AzRouteServer -RouteServerName 'myRouteServer' -ResourceGroupName 'myResourceGroup'

Параметр	Значение
-RouteServerName	Имя сервера маршрута.
-ResourceGroupName	Имя группы ресурсов сервера маршрутов.

Azure CLI

Используйте команду az network routeserver delete для удаления сервера маршрутов.

az network routeserver delete --name 'myRouteServer' --resource-group 'myResourceGroup'

Параметр	Значение
--name	Имя сервера маршрута.
--resource-group	Имя группы ресурсов сервера маршрутов.
