Настройка VPN-клиентов типа "точка — сеть": проверка подлинности сертификатов — клиент iOS OpenVPN

Статья
06/19/2024

Эта статья поможет вам подключиться к виртуальной сети Azure с помощью VPN-шлюз типа "точка — сеть" (P2S) и проверки подлинности сертификатов в iOS с помощью клиента OpenVPN.

Подготовка к работе

Прежде чем приступить к настройке клиента, убедитесь, что вы находитесь в правильной статье. В следующей таблице приведены статьи о конфигурации, доступные для VPN-клиентов P2S VPN-шлюза Azure. Шаги различаются в зависимости от типа проверки подлинности, типа туннеля и клиентской ОС.

Проверка подлинности	Тип туннеля	ОС клиента	VPN-клиент
Сертификат
	IKEv2, SSTP	Windows	Собственный VPN-клиент
	IKEv2	macOS	Собственный VPN-клиент
	IKEv2	Linux	strongSwan
	OpenVPN	Windows	VPN-клиент Azure Клиент OpenVPN версии 2.x Клиент OpenVPN версии 3.x
	OpenVPN	macOS	Клиент OpenVPN
	OpenVPN	iOS	Клиент OpenVPN
	OpenVPN	Linux	VPN-клиент Azure Клиент OpenVPN
Microsoft Entra ID
	OpenVPN	Windows	VPN-клиент Azure
	OpenVPN	macOS	VPN-клиент Azure
	OpenVPN	Linux	VPN-клиент Azure

Необходимые компоненты

В этой статье предполагается, что вы уже выполнили следующие предварительные требования:

Вы создали и настроили VPN-шлюз для проверки подлинности сертификата типа "точка — сеть" и типа туннеля OpenVPN. Инструкции по настройке параметров сервера для подключений VPN-шлюз P2S — проверка подлинности на основе сертификата.
Вы создали и скачали файлы конфигурации VPN-клиента. Инструкции см. в разделе "Создание файлов конфигурации профиля VPN-клиента".
Вы можете создать сертификаты клиента или получить соответствующие сертификаты клиента, необходимые для проверки подлинности.

Требования к подключению

Чтобы подключиться к Azure с помощью клиента OpenVPN с помощью проверки подлинности сертификата, для каждого подключающегося клиента требуются следующие элементы:

Программное обеспечение открытого VPN-клиента должно быть установлено и настроено на каждом клиенте.
Клиент должен иметь сертификат клиента, установленный локально.

Рабочий процесс

Рабочий процесс для этой статьи:

Установите клиент OpenVPN.
Просмотрите файлы конфигурации профиля VPN-клиента, содержащиеся в созданном пакете конфигурации профиля VPN-клиента.
Настройте клиент OpenVPN.
Подключитесь к Azure.

Создание сертификатов клиентов

Для проверки подлинности сертификата сертификат должен быть установлен на каждом клиентском компьютере. Сертификат клиента, который вы хотите использовать, должен экспортироваться с закрытым ключом и содержать все сертификаты в пути сертификации. Кроме того, для некоторых конфигураций также потребуется установить сведения о корневом сертификате.

Сведения о работе с сертификатами см . на сайте "Точка — сеть": создание сертификатов — Linux.

Настройка клиента OpenVPN

В следующем примере используется OpenVPN Connect из Магазина приложений.

Внимание

Протокол OpenVPN поддерживает только iOS 11.0 и более поздних версий.

Примечание.

Клиент OpenVPN версии 2.6 еще не поддерживается.

Установите клиент OpenVPN (версии 2.4 или выше) из App Store. Версия 2.6 еще не поддерживается.
Скачайте пакет профиля VPN-клиента с портала Azure, если вы еще этого не сделали.
Распакуйте профиль. Откройте файл конфигурации vpnconfig.ovpn из папки OpenVPN в текстовом редакторе.
Заполните раздел сертификата клиента подключения "точка — сеть" открытым ключом сертификата клиента P2S в формате base64. В сертификате с форматированием PEM вы можете открыть файл CER и скопировать ключ в формате base64, находящийся между заголовками сертификата.
Заполните раздел секретного ключа закрытым ключом сертификата клиента P2S в base64. Дополнительные сведения о том, как извлечь закрытый ключ, см. в разделе Экспорт закрытого ключа на сайте OpenVPN.
Не изменяйте остальные поля.
Отправьте файл профиля (.ovpn) по электронной почте в учетную запись электронной почты, настроенную в приложении "Почта" на устройстве iPhone.

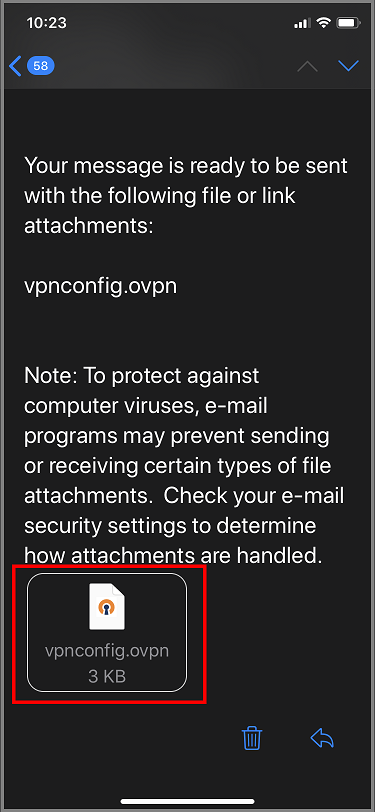

Откройте сообщение электронной почты в приложении "Почта" на устройстве iPhone и нажмите вложенный файл.

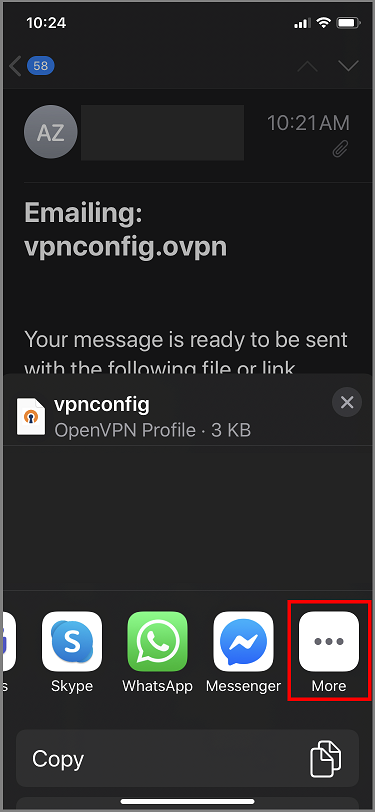

Коснитесь More (Дополнительно), если вы не видите вариант Copy to OpenVPN (Копировать в OpenVPN).

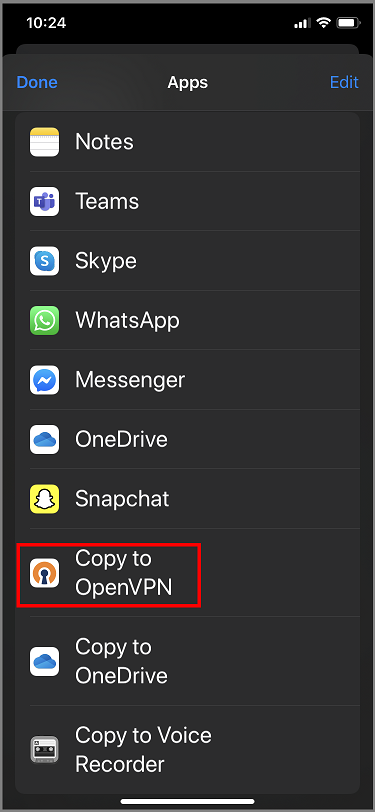

Коснитесь Copy to OpenVPN (Копировать в OpenVPN).

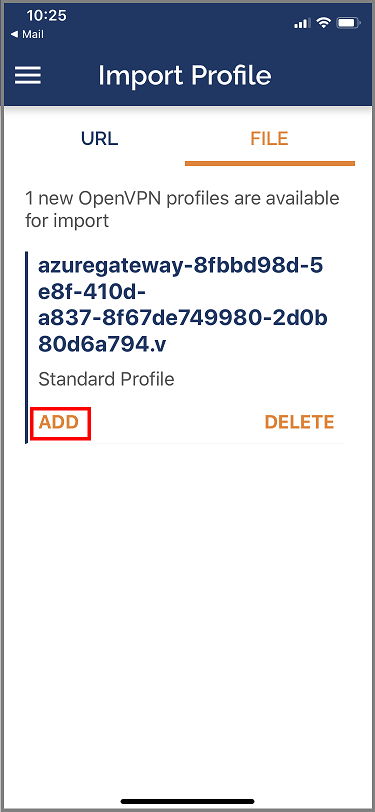

Нажмите ДОБАВИТЬ на странице Импорт профиля.

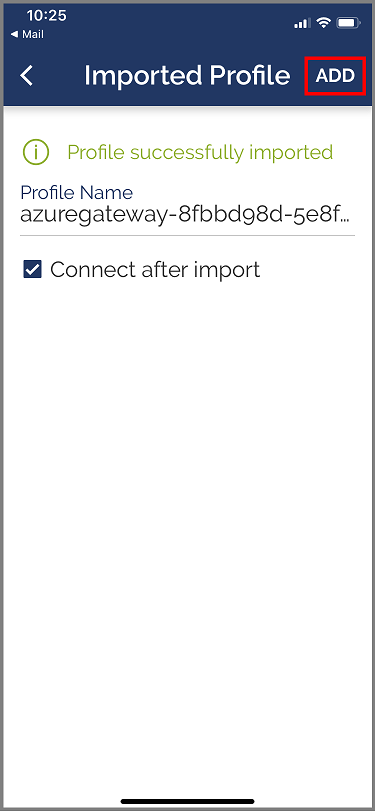

Нажмите ДОБАВИТЬ на странице Импортированный профиль.
Запустите приложение OpenVPN и сдвиньте переключатель на странице Профиль вправо, чтобы установить подключение.
