Настройка службы cloud Director VMware в Решение Azure VMware

В этой статье описано, как настроить службу VMware Cloud Director в Решение Azure VMware.

Необходимые компоненты

• Планирование и развертывание экземпляра облачной службы VMware в предпочитаемом регионе с помощью описанного здесь процесса. Как создать экземпляр облачного директора VMware

  Примечание.

  Экземпляры VMware Cloud Director могут устанавливать подключения к Решение Azure VMware частным облакам в регионах, где задержка времени кругового пути (RTT) остается менее 150 мс.

• Планирование и развертывание частного облака Решение Azure VMware с помощью следующих ссылок:

  • Планирование Решение Azure VMware частного облака.
  • Развертывание и настройка Решение Azure VMware — Решение Azure VMware.

• После успешного получения доступа к экземпляру VMware Cloud Director и Решение Azure VMware частному облаку можно перейти к следующему разделу.

Планирование и подготовка частного облака Решение Azure VMware для обратного прокси-сервера VMware

• Виртуальная машина обратного прокси-сервера VMware развертывается в Решение Azure VMware частном облаке и требует исходящего подключения к экземпляру облачной службы VMware. Планирование предоставления этого подключения к Интернету.

• Общедоступный IP-адрес на NSX Edge можно использовать для предоставления исходящего доступа для виртуальной машины обратного прокси-сервера VMware, как показано в этой статье. Дополнительные сведения о настройке общедоступного IP-адреса в портал Azure и исходящем доступе к Интернету для виртуальных машин

• Обратный прокси-сервер VMware может получить IP-адрес с помощью DHCP или ручной IP-конфигурации.

• При необходимости создайте выделенный маршрутизатор уровня 1 для сегмента обратной прокси-машины.

Подготовка частного облака Решение Azure VMware к развертыванию виртуальной машины OVA обратного прокси-сервера VMware

1. Получите учетные данные администратора облака NSX из портал Azure в учетных данных VMware. Затем войдите в NSX Manager.

2. Создайте выделенный маршрутизатор уровня 1 (необязательно) для виртуальной машины обратного прокси-сервера VMware.

   1. Войдите в Решение Azure VMware диспетчер NSX и выберите шлюз ADD Tier-1

   2. Укажите имя, связанный шлюз уровня 0 и нажмите кнопку "Сохранить".

   3. Настройте соответствующие параметры в разделе "Объявления маршрутов".

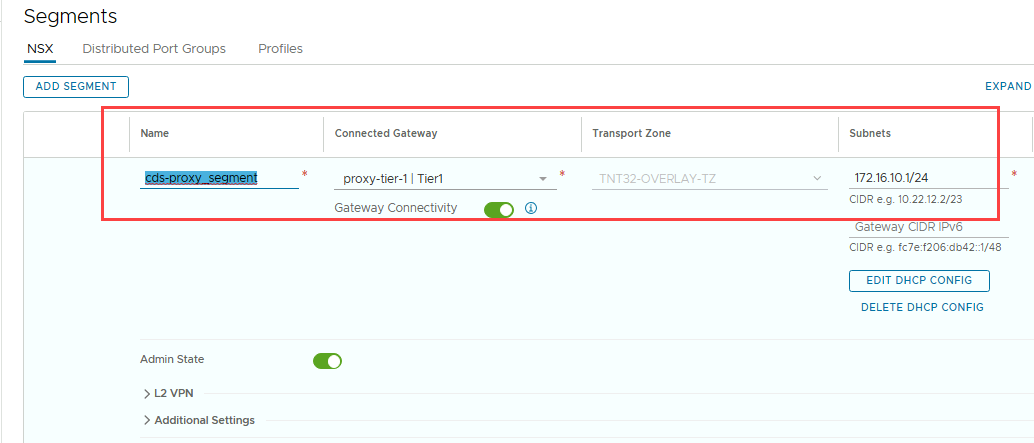

3. Создайте сегмент для виртуальной машины обратного прокси-сервера VMware.

   1. Войдите в Решение Azure VMware диспетчер NSX и в сегментах, выберите "ДОБАВИТЬ СЕГМЕНТ"
   2. Укажите имя, Подключение шлюз, транспортную зону и подсеть, а затем нажмите кнопку "Сохранить".



4. При необходимости включите сегмент для DHCP, создав профиль DHCP и задав конфигурацию DHCP. Этот шаг можно пропустить, если вы используете статические IP-адреса.

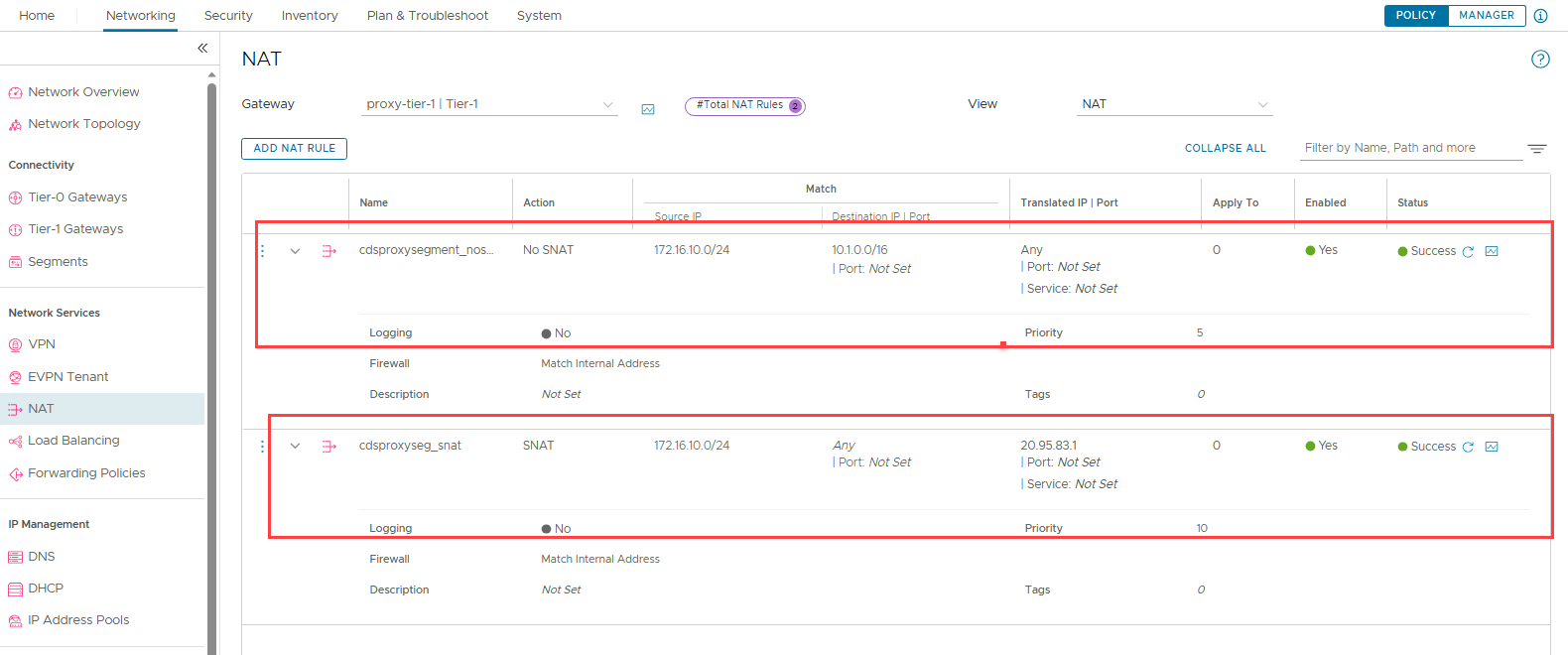

5. Добавьте два правила NAT для предоставления исходящего доступа к виртуальной машине обратного прокси-сервера VMware для доступа к облачной службе директора VMware. Вы также можете получить доступ к компонентам управления Решение Azure VMware частного облака, например vCenter Server и NSX, развернутых в плоскости управления.

   1. Создание правила NOSNAT ,
      • Укажите имя правила и выберите исходный IP-адрес. Вы можете использовать формат CIDR или конкретный IP-адрес.
      • В целевом порту используйте CIDR частной облачной сети.
   2. Создание правила SNAT
      • Укажите имя и выберите исходный IP-адрес.
      • В разделе переведенного IP-адреса укажите общедоступный IP-адрес.
      • Задайте приоритет этого правила выше по сравнению с правилом NOSNAT.
   3. Выберите Сохранить.



6. Убедитесь, что на шлюзе уровня 1 NAT включен в объявлении маршрутизатора.

7. Настройте правила брандмауэра шлюза для повышения безопасности.

Создание и скачивание обратного прокси-сервера VMware OVA

• Ниже приведена пошаговая процедура и получение необходимых сведений о портал Azure и его использовании для создания виртуальной машины обратного прокси-сервера VMware.

Предварительные требования для облачной службы VMware

• Убедитесь, что назначена роль службы сетевого администратора. См. статью "Управление ролями и разрешениями" и внесение изменений с помощью консоли Облачные службы VMware.
• Если вы обращаетесь к службе VMware Cloud Director через VMware Cloud Partner Navigator, убедитесь, что вы являетесь пользователем Provider Service Manager и назначены роли поставщика:admin и provider:network service.
• См. Разделы справки изменение ролей пользователей в моей организации в документации по VMware Cloud Partner Navigator.

Процедура

1. Войдите в службу VMware Cloud Director.

2. Выберите экземпляры облачного директора.

3. В карта экземпляра VMware Cloud Director, для которого требуется настроить службу обратного прокси-сервера, выберите Actions>Generate VMware Reverse Proxy OVAA.

4. Откроется мастер создания обратного прокси-сервера VMware OVA . Введите требуемую информацию.

5. Введите сетевое имя

   • Сетевое имя — это имя сегмента NSX, созданного в предыдущем разделе для виртуальной машины обратного прокси-сервера.

6. Введите необходимые сведения, такие как полное доменное имя vCenter, IP-адрес управления для vCenter, полное доменное имя NSX или IP-адрес и другие узлы в частном облаке для прокси-сервера.

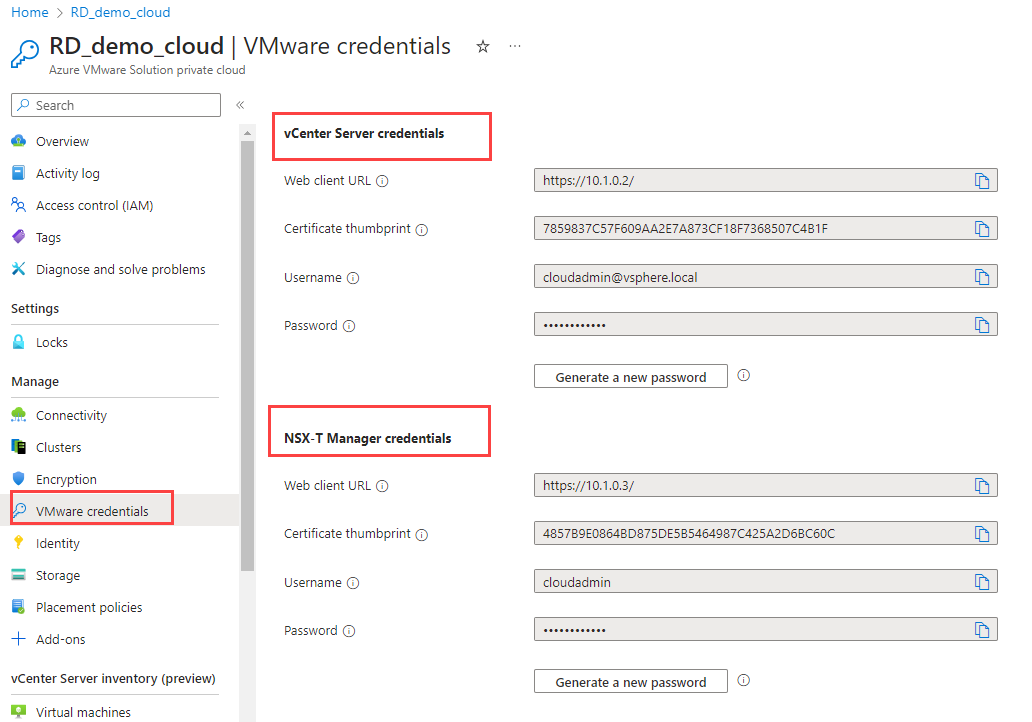

7. IP-адрес vCenter и NSX вашего частного облака Решение Azure VMware можно найти в разделе портал Azure ->manage-VMware> credentials

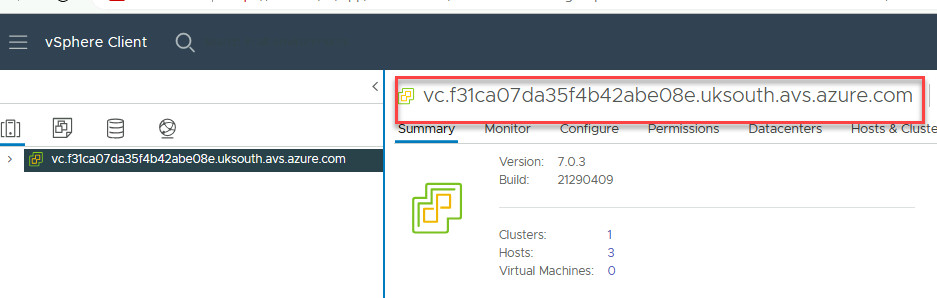

8. Чтобы найти полное доменное имя vCenter Решение Azure VMware частного облака, войдите в vCenter с помощью учетных данных VMware, предоставленных в портал Azure.

9. В клиенте vSphere выберите vCenter, который отображает полное доменное имя сервера vCenter Server.

10. Чтобы получить полное доменное имя NSX, замените vc nsx. Полное доменное имя NSX в этом примере — "nsx.f31ca07da35f4b42abe08e.uksouth.avs.azure.com"

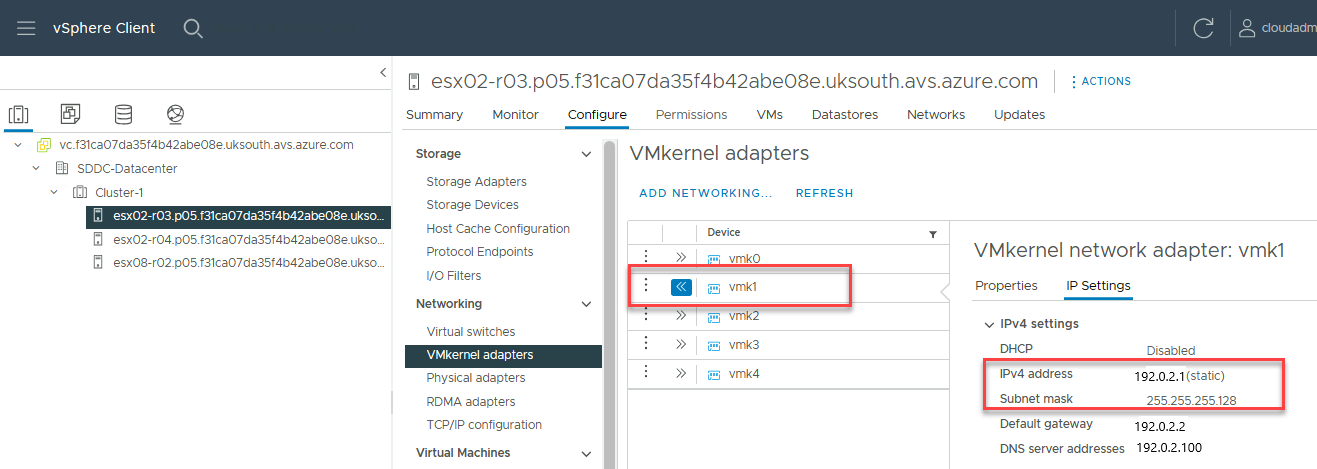

11. Получите IP-адреса управления ESXi и CIDR для добавления IP-адресов в список разрешений при создании виртуальной машины OVA обратного прокси-сервера.



12. Введите список других IP-адресов, к которым должен обращаться директор VMware Cloud, например узлы ESXi для подключения к прокси-серверу консоли. Используйте новые строки для разделения записей списка.

    Совет

    Чтобы гарантировать, что будущие дополнения узлов ESXi не требуют обновлений разрешенных целевых объектов, используйте нотацию CIDR для ввода узлов ESXi в списке разрешений. Таким образом можно предоставить любой новый узел с IP-адресом, который уже выделен в рамках блока CIDR.

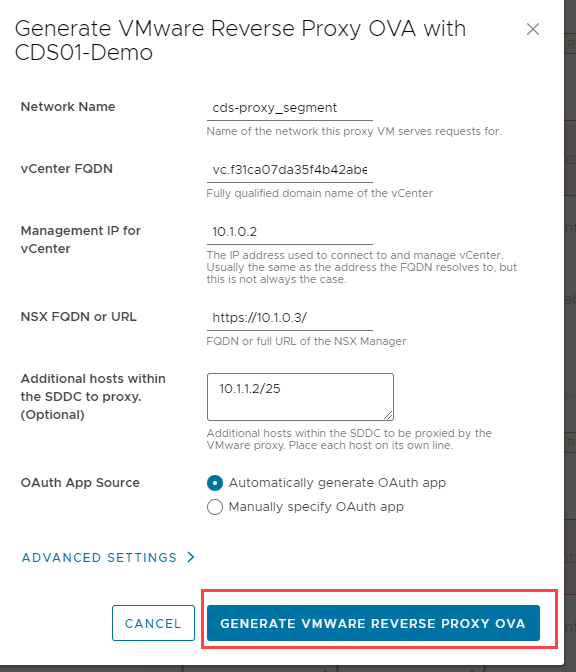

13. После сбора всех необходимых сведений добавьте сведения в мастер создания OVA обратного прокси-сервера VMware на следующей схеме.

14. Выберите "Создать обратный прокси-сервер VMware OVА".



15. На вкладке "Журнал действий" найдите задачу для создания OVА и проверка его состояния. Если состояние задачи — Success, выберите значок вертикального многоточия и выберите "Просмотреть файлы".

16. Скачайте обратный прокси-сервер OVA.

Развертывание виртуальной машины обратного прокси-сервера VMware

1. Передайте виртуальную машину обратного прокси-сервера OVA, созданную в предыдущем разделе, в расположение, из которого можно получить доступ к частному облаку.
2. Развертывание обратной прокси-машины с помощью OVA.
3. Выберите соответствующие параметры для развертывания OVA для папок, ресурсов компьютера и хранилища.
   • Для сети выберите соответствующий сегмент для обратного прокси-сервера.
   • При настройке шаблона используйте DHCP или укажите статический IP-адрес, если вы не планируете использовать DHCP.
   • Включите SSH для входа в обратную прокси-виртуальную машину.
   • Укажите корневой пароль.
4. После развертывания виртуальной машины включите его, а затем войдите с помощью корневых учетных данных, предоставленных во время развертывания OVA.
5. Войдите на виртуальную машину обратного прокси-сервера VMware и используйте команду transporter-status.sh , чтобы убедиться, что подключение между экземпляром CDs и виртуальной машиной транспорта установлено.
   • Состояние должно указывать "UP". Канал команд должен отображать "Подключение" и допустимые целевые объекты должны быть перечислены как "доступные".
6. Следующим шагом является связывание Решение Azure VMware частного облака с экземпляром VMware Cloud Director.

Связывание Решение Azure VMware частного облака с экземпляром VMware Cloud Director с помощью обратного прокси-сервера VMware

Этот процесс пулирует все ресурсы частного облака решения Azure и создает виртуальный центр обработки данных поставщика (PVDC) в дисках CD.

1. Войдите в службу VMware Cloud Director.

2. Выберите экземпляры облачного директора.

3. В карта экземпляра VMware Cloud Director, для которого требуется связать Решение Azure VMware частное облако, выберите "Действия" и выберите "Связать центр обработки данных" через обратный прокси-сервер VMware.

4. Просмотрите сведения о центре обработки данных.

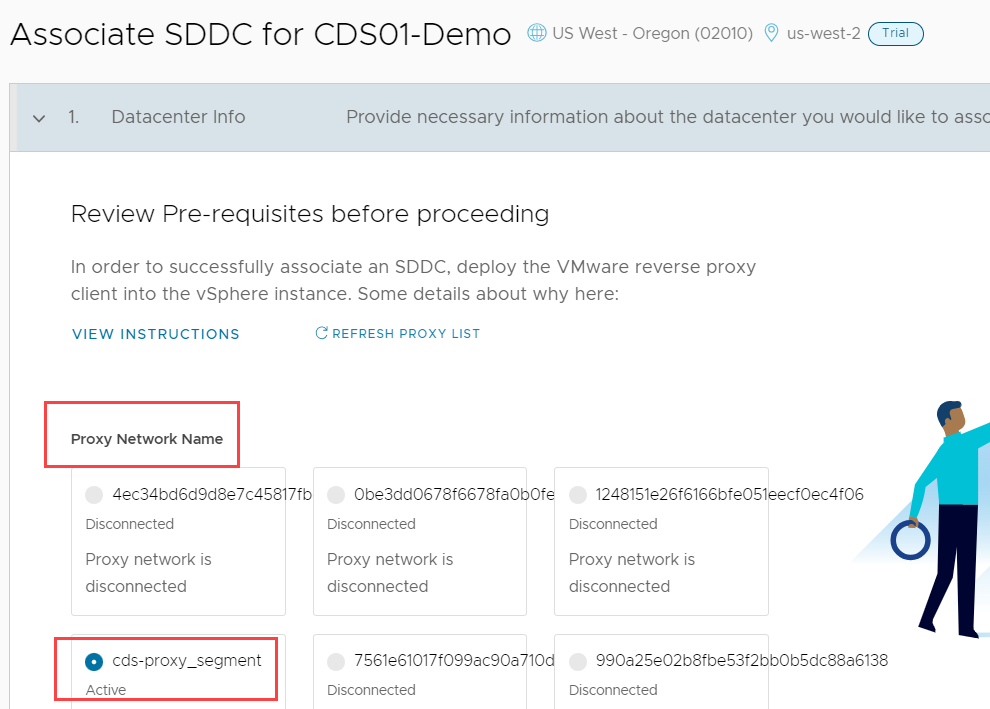

5. Выберите сеть прокси-сервера для использования обратного прокси-сервера (модуль). Убедитесь, что выбран правильный сегмент NSX, в котором развернута обратная прокси-машина.



6. В текстовом поле "Имя центра обработки данных" введите имя частного облака, которое требуется связать с центром обработки данных. Введенное имя используется только для идентификации центра обработки данных в инвентаризации VMware Cloud Director, поэтому при создании обратного прокси-сервера (модуль) OVA не требуется соответствовать имени частного облака.

7. Введите полное доменное имя для экземпляра vCenter Server.

8. Введите URL-адрес для экземпляра диспетчера NSX и дождитесь установки подключения.

9. Выберите Далее.

10. В разделе "Учетные данные" введите имя пользователя и пароль для конечной точки vCenter Server.

11. Введите имя пользователя и пароль для NSX Manager.

12. Чтобы создать ресурсы инфраструктуры для экземпляра VMware Cloud Director, например пул сети, внешнюю сеть и VDC поставщика, выберите "Создать инфраструктуру".

13. Выберите " Проверить учетные данные". Убедитесь, что проверка выполнена успешно.

14. Убедитесь, что вы подтверждаете затраты, связанные с экземпляром, и нажмите кнопку "Отправить".

15. Проверьте журнал действий, чтобы заметить ход выполнения.

16. После завершения этого процесса вы увидите, что частное облако решения Azure VMware безопасно связано с экземпляром VMware Cloud Director.

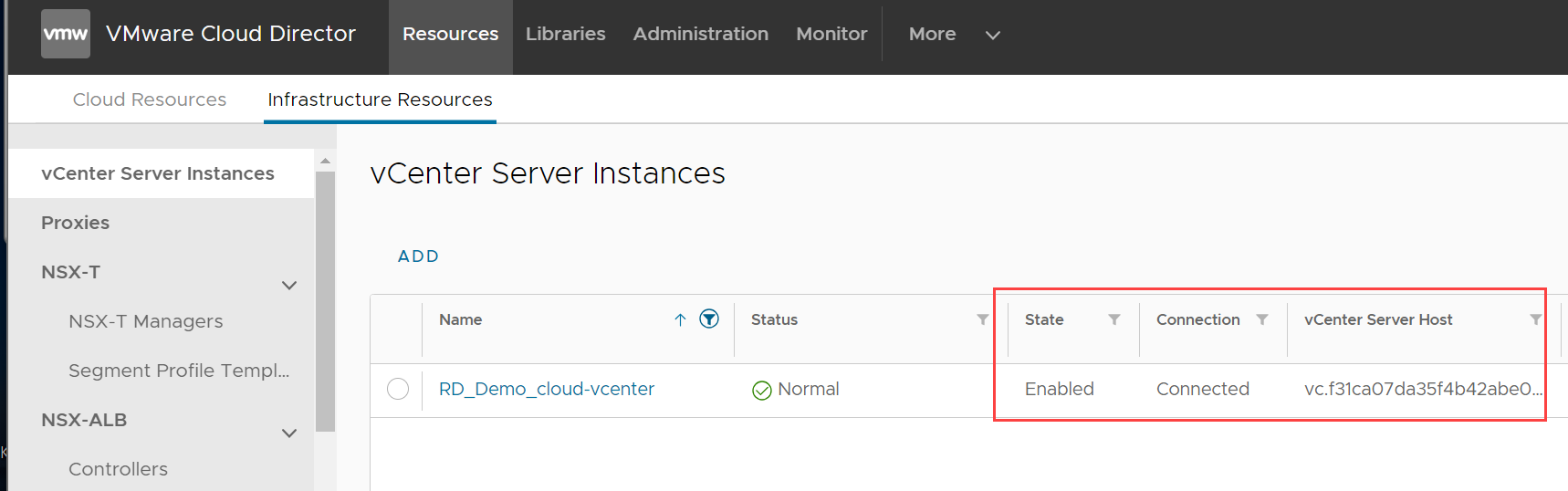

17. При открытии экземпляра VMware Cloud Director сервер vCenter Server и связанные экземпляры NSX Manager отображаются в ресурсах инфраструктуры.



18. В облачных ресурсах отображается только что созданный VDC поставщика.

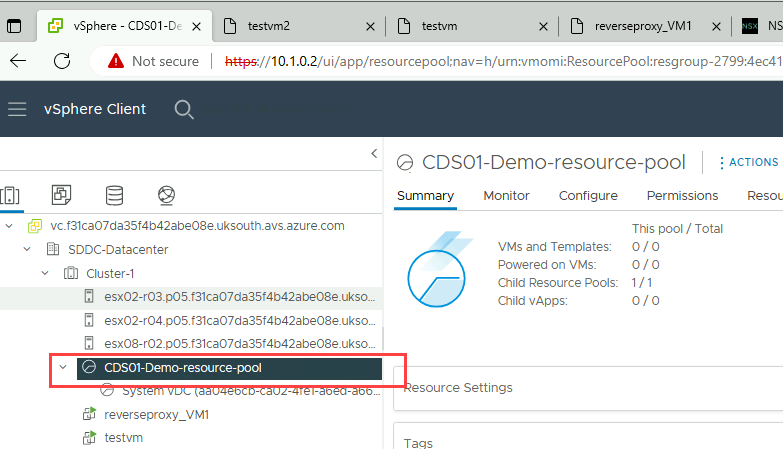

19. В частном облаке решения Azure VMware при входе в vCenter Server вы видите, что пул ресурсов создается в результате этой связи.



Портал поставщика экземпляра облачного директора VMware можно использовать для настройки клиентов, таких как организации и виртуальный центр обработки данных.
