Реагирование на события в Центре Интернета вещей с использованием службы "Сетка событий" для запуска действий

Статья
12/05/2022
Чтение занимает 6 мин

Центр Интернета вещей Azure интегрируется с Сеткой событий Azure. Вы можете отправлять уведомления о событиях в другие службы и активировать подчиненные процессы. Настройте бизнес-приложения для прослушивания событий Центра Интернета вещей, чтобы реагировать на критические события в надежном, масштабируемом и безопасном режиме. Например, создайте приложение, которое обновляет базу данных, создает рабочий билет и отправляет уведомление по электронной почте при каждой регистрации нового устройства в Центре Интернета вещей.

Сетка событий Azure — это полностью управляемая служба маршрутизации событий, использующая принцип "публикации — подписки". Эта служба поддерживает такие службы Azure, как Функции Azure и Azure Logic Apps, и может доставлять оповещения о событиях в службы за пределами Azure с помощью веб-перехватчиков. Полный список обработчиков событий, которые поддерживает служба "Сетка событий", см. в статье An introduction to Azure Event Grid (Общие сведения о службе "Сетка событий Azure").

Чтобы просмотреть видео об этой интеграции, см. статью Интеграция Центра Интернета с Сеткой событий Azure.

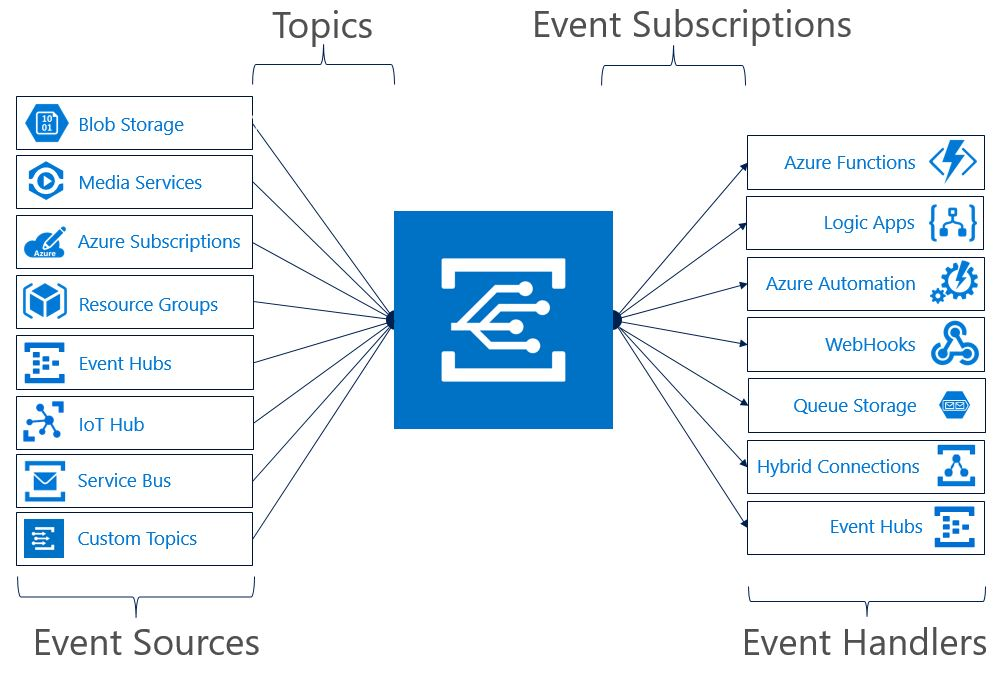

Архитектура службы

Доступность по регионам

Интеграция со службой "Сетка событий" доступна для центров IoT, расположенных в регионах, где поддерживается эта служба. Актуальный список регионов см. на странице Доступность продуктов по регионам.

Типы событий

Центр Интернета вещей публикует следующие типы событий:

Тип события	Описание
Microsoft.Devices.DeviceCreated	Публикуется при регистрации устройства в Центре Интернета вещей.
Microsoft.Devices.DeviceDeleted	Публикуется при удалении устройства из Центра Интернета вещей.
Microsoft.Devices.DeviceConnected	Публикуется при подключении устройства к Центру Интернета вещей.
Microsoft.Devices.DeviceDisconnected	Публикуется при отключении устройства от Центра Интернета вещей.
Microsoft.Devices.DeviceTelemetry	Публикуется при отправке сообщения телеметрии устройства в Центр Интернета вещей

Чтобы настроить события, которые будут публиковаться в каждом Центре Интернета вещей, используйте портал Azure или Azure CLI. Например, ознакомьтесь со статьей Send email notifications about Azure IoT Hub events using Logic Apps (Отправка уведомлений электронной почты о событиях в Центре Интернета вещей Azure с помощью Logic Apps).

Схема событий

События Центра Интернета вещей содержат все сведения, необходимые для реагирования на изменения в жизненном цикле устройства. События Центра Интернета вещей можно узнать по тому, что свойство у них начинается с Microsoft.Devices. Дополнительные сведения об использовании свойств событий службы "Сетка событий" см. в статье Схема событий службы "Сетка событий Azure".

Схема подключения устройства

В следующем примере показана схема события подключения устройства:

[{
  "id": "f6bbf8f4-d365-520d-a878-17bf7238abd8",
  "topic": "/SUBSCRIPTIONS/<subscription ID>/RESOURCEGROUPS/<resource group name>/PROVIDERS/MICROSOFT.DEVICES/IOTHUBS/<hub name>",
  "subject": "devices/LogicAppTestDevice",
  "eventType": "Microsoft.Devices.DeviceConnected",
  "eventTime": "2018-06-02T19:17:44.4383997Z",
  "data": {
      "deviceConnectionStateEventInfo": {
        "sequenceNumber":
          "000000000000000001D4132452F67CE200000002000000000000000000000001"
      },
    "hubName": "egtesthub1",
    "deviceId": "LogicAppTestDevice",
    "moduleId" : "DeviceModuleID",
  },
  "dataVersion": "1",
  "metadataVersion": "1"
}]

Схема телеметрии устройств

Сообщения телеметрии устройства должны быть в допустимом формате JSON, для параметра contentType задано значение application/json, а для параметра contentEncoding установлено значение UTF-8 в разделе system properties сообщения. В обоих этих свойствах регистр не учитывается. Если кодировка содержимого не задана, Центр Интернета вещей будет записывать сообщения в формате Base 64.

События телеметрии устройств можно расширить до их публикации в Сетке событий, выбрав конечную точку в качестве Сетки событий Azure. Дополнительные сведения см. в статье Обогащение сообщений.

В следующем примере показана схема события телеметрии устройства:

[{
  "id": "9af86784-8d40-fe2g-8b2a-bab65e106785",
  "topic": "/SUBSCRIPTIONS/<subscription ID>/RESOURCEGROUPS/<resource group name>/PROVIDERS/MICROSOFT.DEVICES/IOTHUBS/<hub name>",
  "subject": "devices/LogicAppTestDevice",
  "eventType": "Microsoft.Devices.DeviceTelemetry",
  "eventTime": "2019-01-07T20:58:30.48Z",
  "data": {
      "body": {
          "Weather": {
              "Temperature": 900
            },
            "Location": "USA"
        },
        "properties": {
            "Status": "Active"
        },
        "systemProperties": {
          "iothub-content-type": "application/json",
          "iothub-content-encoding": "utf-8",
          "iothub-connection-device-id": "d1",
          "iothub-connection-auth-method": "{\"scope\":\"device\",\"type\":\"sas\",\"issuer\":\"iothub\",\"acceptingIpFilterRule\":null}",
          "iothub-connection-auth-generation-id": "123455432199234570",
          "iothub-enqueuedtime": "2019-01-07T20:58:30.48Z",
          "iothub-message-source": "Telemetry"
        }
  },
  "dataVersion": "",
  "metadataVersion": "1"
}]

Схема, созданная устройством

В следующем примере показана схема события создания устройства:

[{
  "id": "56afc886-767b-d359-d59e-0da7877166b2",
  "topic": "/SUBSCRIPTIONS/<subscription ID>/RESOURCEGROUPS/<resource group name>/PROVIDERS/MICROSOFT.DEVICES/IOTHUBS/<hub name>",
  "subject": "devices/LogicAppTestDevice",
  "eventType": "Microsoft.Devices.DeviceCreated",
  "eventTime": "2018-01-02T19:17:44.4383997Z",
  "data": {
    "twin": {
      "deviceId": "LogicAppTestDevice",
      "etag": "AAAAAAAAAAE=",
      "deviceEtag":"null",
      "status": "enabled",
      "statusUpdateTime": "0001-01-01T00:00:00",
      "connectionState": "Disconnected",
      "lastActivityTime": "0001-01-01T00:00:00",
      "cloudToDeviceMessageCount": 0,
      "authenticationType": "sas",
      "x509Thumbprint": {
        "primaryThumbprint": null,
        "secondaryThumbprint": null
      },
      "version": 2,
      "properties": {
        "desired": {
          "$metadata": {
            "$lastUpdated": "2018-01-02T19:17:44.4383997Z"
          },
          "$version": 1
        },
        "reported": {
          "$metadata": {
            "$lastUpdated": "2018-01-02T19:17:44.4383997Z"
          },
          "$version": 1
        }
      }
    },
    "hubName": "egtesthub1",
    "deviceId": "LogicAppTestDevice"
  },
  "dataVersion": "1",
  "metadataVersion": "1"
}]

Предупреждение

Данные двойника, связанные с событием создания устройства, являются конфигурацией по умолчанию и не должны полагаться на фактический параметр authenticationType и другие свойства устройства в новом устройстве. Для authenticationType и других свойств устройства в созданном устройстве используйте API диспетчера регистрации, предоставленный в пакетах SDK Интернета вещей Azure.

Дополнительные описания каждого свойства см. в статье Схема событий службы "Сетка событий Azure" для Центра Интернета вещей.

События фильтра

Сетка событий поддерживает фильтрацию по типам событий, темам и содержимому данных. При создании подписки на службу "Сетка событий" можно выбрать подписку на выбранные события Интернета вещей.

Тип события: список типов событий Центра Интернета вещей см. в разделе Типы событий.
Тема: для событий Центра Интернета вещей темой является имя устройства. Тема принимает формат devices/{deviceId}. Вы можете отфильтровать темы на основе совпадений Начинается с (префикс) и Заканчивается на (суффикс). В фильтре используется оператор AND, чтобы события с темой, которая соответствует и префиксу, и суффиксу, доставлялись подписчику.
Содержимое данных: содержимое данных заполняется Центром Интернета вещей с использованием формата сообщения. Вы можете выбрать, какие события будут доставляться, на основе содержимого сообщения телеметрии. Примеры см. в статье Расширенная фильтрация. Для фильтрации текста сообщения телеметрии необходимо задать значение application/json, а в сообщении свойства системы для параметра contentEncoding требуется задать значение UTF-8. В обоих этих свойствах регистр не учитывается.

Ограничения для событий подключения и отключения устройства

События состояния устройства

События состояния подключения устройства доступны для устройств, подключающихся с помощью протокола MQTT или AMQP или с помощью любого из этих протоколов через WebSockets. Запросы, созданные только с помощью протокола HTTPS, не будут активировать уведомления о состоянии подключения устройств.

Для устройств, подключающихся с помощью Java, Node или Python пакетов SDK для Интернета вещей Azure с протоколом MQTT, состояние подключения будет отправляться автоматически.
Для устройств, подключающихся с помощью пакетов SDK для Интернета вещей Azure Java, Node или Python, используя протокол AMQP, необходимо создать связь между облаком и устройством, чтобы уменьшить задержку в точных состояниях подключения.
Для устройств, подключающихся с помощью пакета SDK для Интернета вещей Azure .NET с протоколом MQTT или AMQP, не будет отправляться событие, связанное с устройством, пока не будет отправлено или получено исходное сообщение об устройстве с устройства в облака или из облака на устройство.
За пределами пакетов SDK для Интернета вещей Azure при использовании MQTT эти операции эквивалентны операциям SUBSCRIBE или PUBLISH в соответствующих разделах сообщений. При использовании AMQP эти операции эквивалентны операциям подключения или передачи сообщения по соответствующим путям ссылок.

Интервал состояния устройства

Центр Интернета вещей не сообщает о каждом отдельном действии подключения и отключения устройств, но публикует текущее состояние подключения на основе моментального снимка, создаваемого через каждые 60 секунд. Получение одного и того же события состояния соединения с разными порядковыми номерами или разных событий состояния соединения означает, что в течение 60-секундного интервала произошло изменение состояния соединения устройства.

Советы по использованию событий

Приложения, обрабатывающие события Центра Интернета вещей, должны следовать приведенным ниже рекомендациям.

Несколько подписок можно настроить для маршрутизации событий в один обработчик событий, поэтому не следует думать, что события происходят из определенного источника. Всегда проверяйте тему сообщения, чтобы убедиться, что оно поступило из предполагаемого Центра Интернета вещей.
Не следует думать, что все полученные события являются предполагаемыми вами типами. Всегда проверяйте eventType перед обработкой сообщения.
Сообщения могут поступать не по порядку или с некоторой задержкой. Используйте поле etag, чтобы узнать, актуальны ли сведения о событиях создания или удаления устройства.

Дальнейшие действия

Send email notifications about Azure IoT Hub events using Logic Apps (Отправка уведомлений электронной почты о событиях в Центре Интернета вещей Azure с помощью Logic Apps)
См. дополнительные сведения об упорядочении событий подключения и отключения устройств.
Общие сведения о службе "Сетка событий Azure"
Сравнение маршрутизации сообщений со службой "Сетка событий" и без нее для Центра Интернета вещей
Узнайте, как использовать события телеметрии IoT для реализации пространственной аналитики Интернета вещей с помощью Azure Maps
Мониторинг, диагностика отключений от Центра Интернета вещей и устранение неполадок
