Упорядочение событий изменения состояния подключения устройства из Центра Интернета вещей Azure с использованием Azure Cosmos DB

Сетка событий Azure помогает создавать приложения на основе событий и легко интегрировать события Интернета вещей в бизнес-решения. В этой статье описывается настройка с помощью Cosmos DB, приложения логики, событий Центр Интернета вещей и имитированного устройства Raspberry Pi для сбора и хранения событий подключения и отключения устройства.

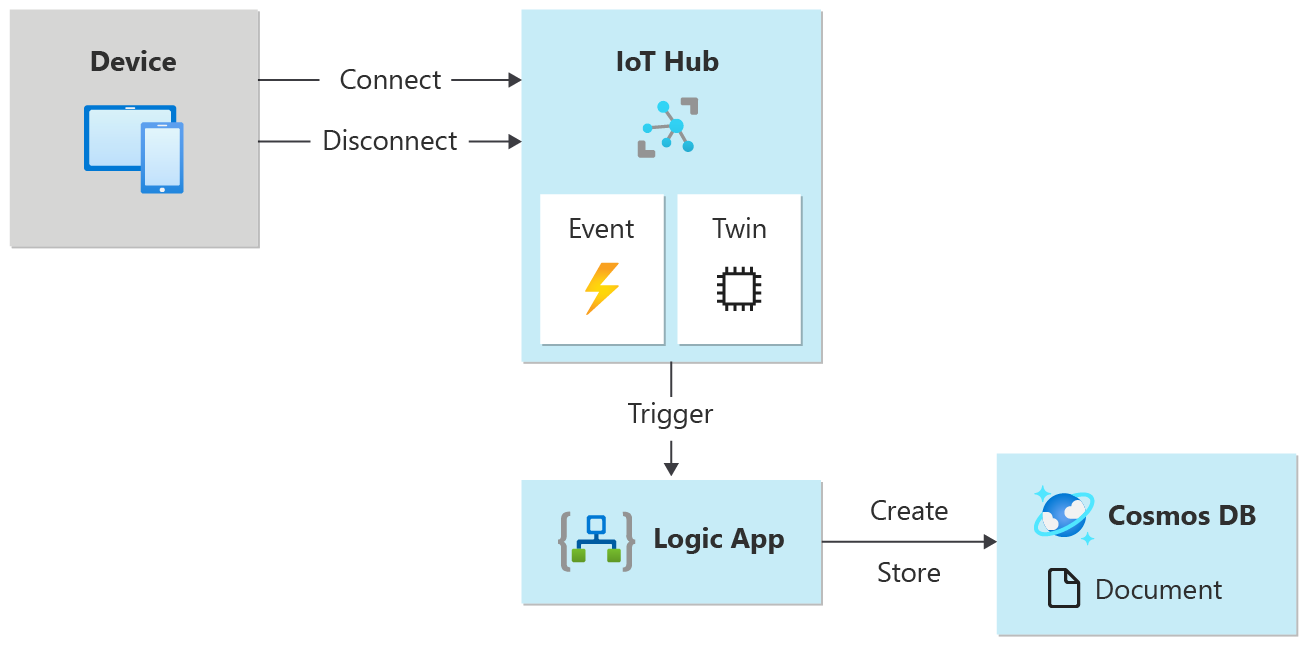

С момента запуска устройства активируется порядок операций:

1. Устройство Pi с помощью ключа устройства Центра Интернета вещей запускается, а затем останавливается.

2. Событие Центр Интернета вещей фиксирует действия устройства, а затем отправляет HTTP-запрос в приложение логики.

3. Приложение логики обрабатывает HTTP-запрос на основе заданного условия.

4. Приложение логики регистрирует события подключения или отключения в новом документе в Cosmos DB.



Предварительные требования

• Активная учетная запись Azure Cosmos DB для NoSQL. Если вы ее еще не создали, ознакомьтесь с соответствующими инструкциями в разделе Создание учетной записи базы данных.

• Коллекция в базе данных. Пошаговое руководство см. в разделе Добавление коллекции. При создании коллекции используйте /id для ключа секции.

• Подписка Azure. Если у вас еще нет подписки Azure, создайте бесплатную учетную запись Azure, прежде чем начинать работу.

• Центр Интернета вещей в подписке Azure. Создайте его с помощью CLI или портал Azure.

Создание приложения логики

Давайте создадим приложение логики и добавим триггер Сетки событий, который отслеживает группу ресурсов для виртуальной машины.

Создание ресурса приложения логики

1. На портале Azure нажмите + Создать ресурс, выберите Интеграция, а затем — Приложение логики.

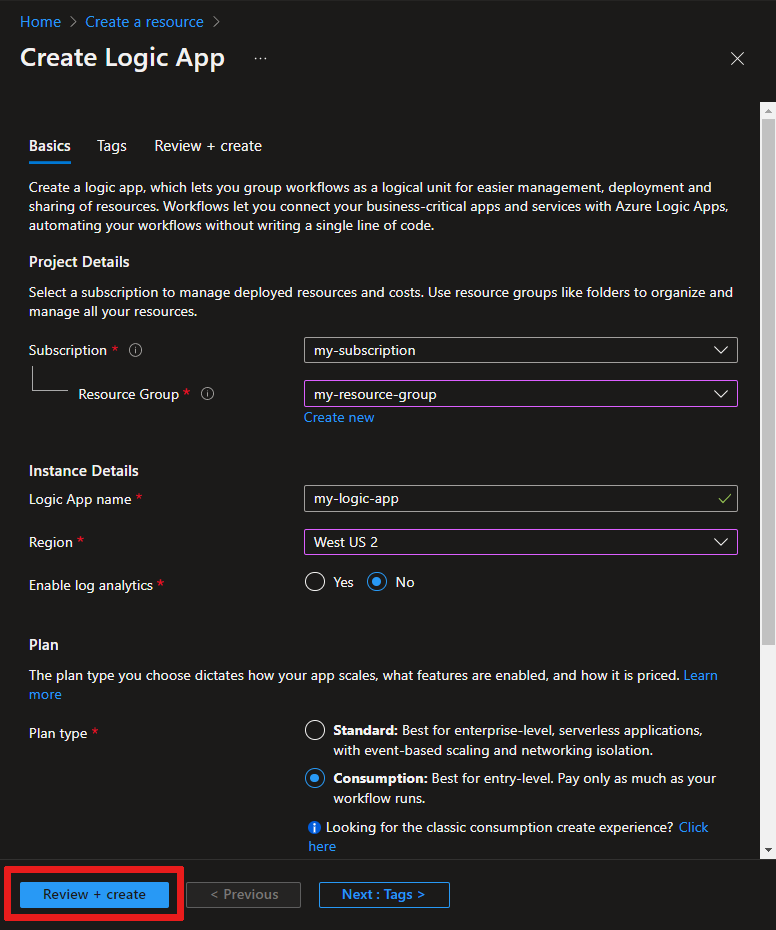

2. Заполните форму, чтобы создать новое приложение логики, которое включает в себя:

   • Ваша подписка

   • Ваша группа ресурсов (или создайте новую).

   • Имя приложения логики, уникальное в вашей подписке.

   • Регион центра Интернета вещей

   • Нет для включения Log Analytics.

   • Тип плана потребления

     Примечание

     Тип плана потребления — это параметр, который включает конструктор приложений логики в пользовательском интерфейсе. Если выбрать стандартный (по умолчанию), необходимо создать новый рабочий процесс, чтобы конструктор приложений логики стал доступным.



3. Выберите Просмотр и создание , чтобы проверить конфигурацию, а затем нажмите кнопку Создать , чтобы создать приложение логики.

4. Вы создали ресурс Azure для приложения логики. Когда Azure развернет ваше приложение логики, выберите Перейти к ресурсу. В конструкторе приложений логики отображаются шаблоны для распространенных шаблонов, которые позволяют быстрее приступить к работе.

5. В конструкторе приложений логики прокрутите страницу, пока не увидите раздел Шаблоны , а затем выберите Пустое приложение логики , чтобы создать приложение логики с нуля.

Выбор триггера

Триггер представляет собой определенное событие, которое запускает приложение логики. В этом руководстве триггер, который инициирует рабочий процесс, получает запрос через HTTP.

1. На панели поиска триггеров и соединителей введите HTTP и нажмите клавишу ВВОД.

2. Выберите запрос При получении HTTP-запроса в качестве триггера.



3. Выберите Использовать пример полезной нагрузки, чтобы создать схему.

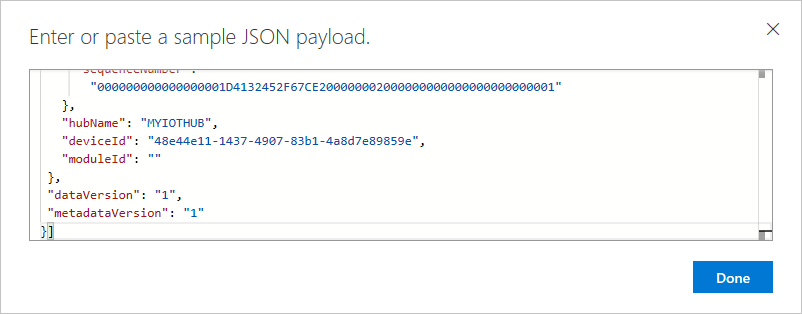

4. Вставьте следующий пример кода JSON в текстовое поле и нажмите кнопку Готово.

   Этот JSON используется только в качестве шаблона, поэтому точные значения не важны.

   [{
    "id": "fbfd8ee1-cf78-74c6-dbcf-e1c58638ccbd",
    "topic":
      "/SUBSCRIPTIONS/DEMO5CDD-8DAB-4CF4-9B2F-C22E8A755472/RESOURCEGROUPS/EGTESTRG/PROVIDERS/MICROSOFT.DEVICES/IOTHUBS/MYIOTHUB",
    "subject": "devices/Demo-Device-1",
    "eventType": "Microsoft.Devices.DeviceConnected",
    "eventTime": "2018-07-03T23:20:11.6921933+00:00",
    "data": {
      "deviceConnectionStateEventInfo": {
        "sequenceNumber":
          "000000000000000001D4132452F67CE200000002000000000000000000000001"
      },
      "hubName": "MYIOTHUB",
      "deviceId": "48e44e11-1437-4907-83b1-4a8d7e89859e",
      "moduleId": ""
    },
    "dataVersion": "1",
    "metadataVersion": "1"
   }]




Создание условия

Условия помогают выполнять определенные действия после передачи этого условия. Для этой статьи условием является проверка, подключено ли устройство eventType или устройство отключено. Действие, выполняемое при значении eventType true, — это создание документа в Azure Cosmos DB. Это условие создается в конструкторе приложений логики.

1. Выберите + Новый шаг, затем вкладку Встроенные , а затем найдите и выберите элемент управления с именем Условие.

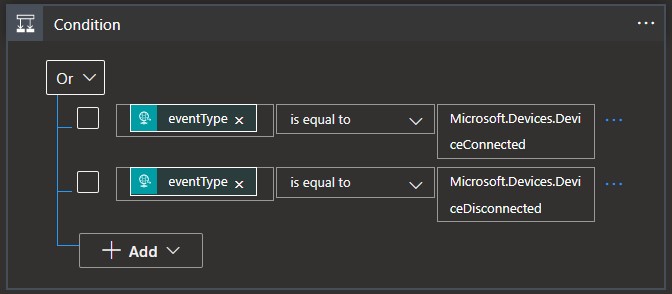

2. В вашем условии измените значение И на Or, так как мы хотим записывать события подключения или отключения в одном синтаксическом анализе.

3. Выберите внутри поля Выберите значение , и появится всплывающее окно с динамическим содержимым — полями, которые можно выбрать.

   • Выберите eventType. Всплывающее окно закроется, и вы увидите , что текст автоматически отображается в разделе Выбор выходных данных из предыдущих шагов. Выберите Условие , чтобы снова открыть условный оператор.

   • Сохраните значение , равное значению .

   • Введите Microsoft.Devices.DeviceConnected в качестве последнего значения этой строки.

   • Выберите + Добавить , чтобы добавить еще одну строку.

   • Эта вторая строка похожа на первую строку, за исключением того, что мы ищем события отключения.

     Используйте eventType, равно и Microsoft.Devices.DeviceDisconnected для значений строк.



4. В диалоговом окне Если истинно щелкните Добавить действие.

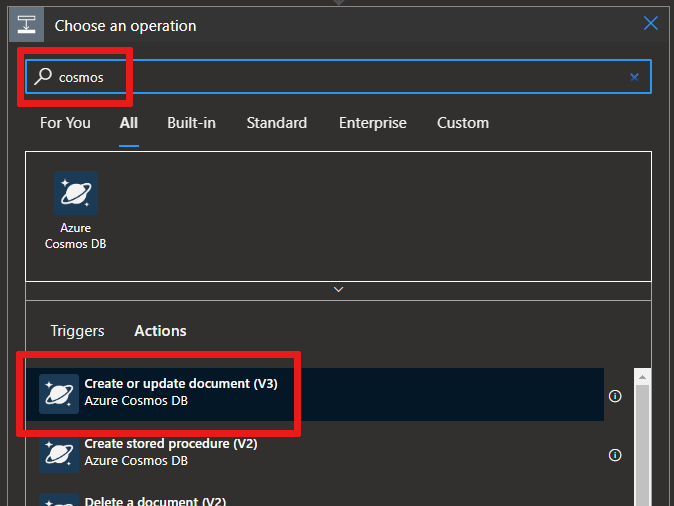

5. Выполните поиск по запросу Cosmos DB и выберите Azure Cosmos DB — создание или обновление документа (версия 3)



6. Появится панель Создание или обновление документа (версия 3). Введите следующие значения для полей:

   Имя учетной записи Azure Cosmos DB: {Добавление имени учетной записи}

   Идентификатор базы данных: ToDoList

   Идентификатор коллекции: Items

   Документ: выбор Current item из списка параметров динамического содержимого



7. Сохраните приложение логики.

Копирование URL-адреса HTTP

Скопируйте для триггера URL-адрес, с которого приложение логики ожидает передачи данных, а затем закройте конструктор Logic Apps. Этот URL-адрес вы используете для настройки сетки событий.

1. Разверните поле При получении HTTP-запроса триггера, выбрав его.

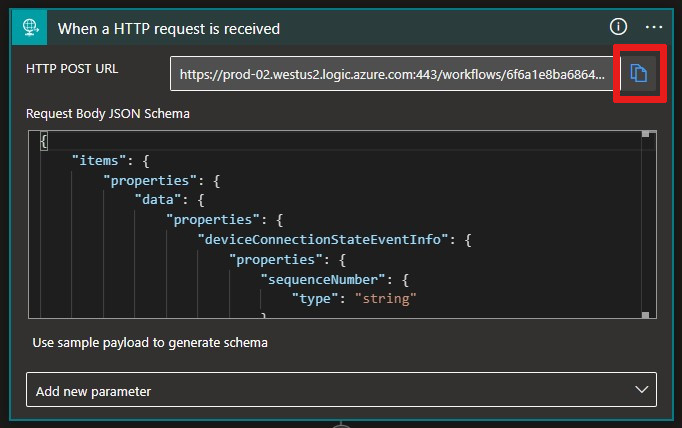

2. Скопируйте значение URL-адрес HTTP POST, нажав кнопку копирования рядом с этим параметром.



3. Сохраните этот URL-адрес, чтобы использовать его в следующем разделе.

Настройка подписки на события Центра Интернета вещей

В этом разделе вы настроите Центр Интернета вещей для публикации событий по мере их появления.

1. Найдите нужный Центр Интернета вещей на портале Azure.

2. Выберите События.



3. Выберите + Подписка на события.



4. Заполните сведения о подписке на события: укажите описательное имя и выберите Схема сетки событий в качестве схемы событий.

5. Создайте имя системного раздела для ресурса Центра Интернета вещей.

6. Заполните поля Типы событий. В раскрывающемся списке в меню выберите только Устройство подключено и Устройство отключено. Щелкните в любом месте экрана, чтобы закрыть список и сохранить настройки.



7. Сведения о конечной точке: выберите для типа конечной точки значение Веб-перехватчик, щелкните выбранную конечную точку, вставьте URL-адрес, скопированный из приложения логики, и подтвердите выбор.



8. Теперь форма должна выглядеть как в показанном ниже примере:



   Нажмите Создать, чтобы сохранить подписку на события.

   Важно!

   Подождите несколько минут, пока событие будет обработано, прежде чем запускать устройство. Каждый раз, когда службы Azure создаются или изменяются, запуск следующего шага в конвейере слишком скоро может привести к ненужным ошибкам. Например, если центр Интернета вещей не находится в активном состоянии, он не будет готов к получению событий. Проверьте страницу Обзор Центра Интернета вещей, чтобы узнать, находится ли центр Интернета вещей в активном состоянии. В противном случае в верхней части страницы появится предупреждение.



Запуск устройства и наблюдение за событиями

Теперь, когда ваша подписка на события настроена, давайте протестируем, подключив устройство.

Регистрация устройства в Центре Интернета вещей

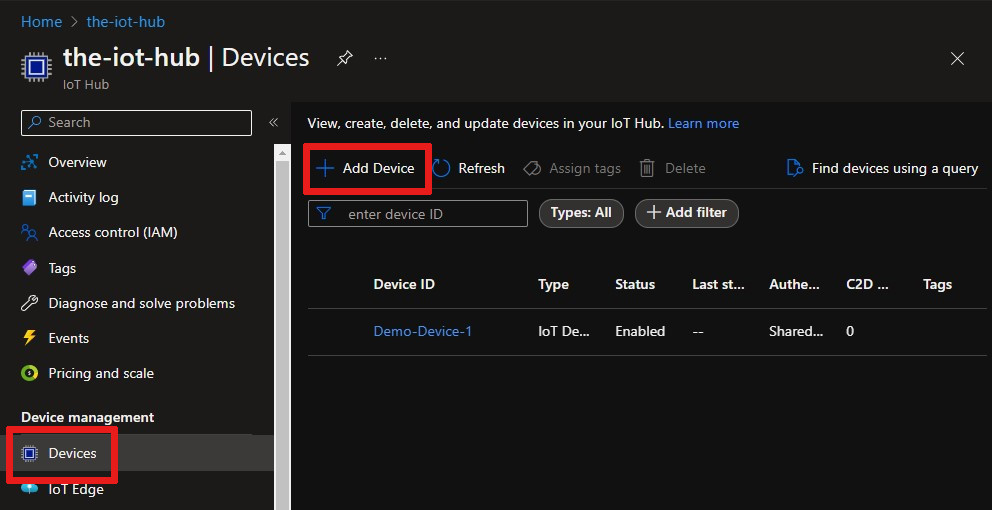

1. В Центре Интернета вещей выберите Устройства.

2. Выберите + Добавить устройство в верхней части панели.

3. Для идентификатора устройства введите Demo-Device-1.

4. Щелкните Сохранить.



5. Щелкните устройство еще раз. Теперь строки подключения и ключи будут заполнены. Скопируйте и сохраните основную строку подключения для последующего использования.



Запуск симулятора Raspberry Pi

Давайте используем веб-симулятор Raspberry Pi для имитации подключения устройства.

Запустить симулятор Raspberry Pi

Запуск примера приложения в веб-симуляторе Raspberry Pi

Этот пример приложения активирует событие подключения устройства.

1. В области кода замените заполнитель в строке 15 на строку подключения устройства Центра Интернета вещей Azure, сохраненную в конце предыдущего раздела.



2. Запустите приложение, выбрав Запустить.

   Должны отобразиться результаты, аналогичные следующему, которые содержат данные датчика и сообщения, отправляемые в Центр Интернета вещей.

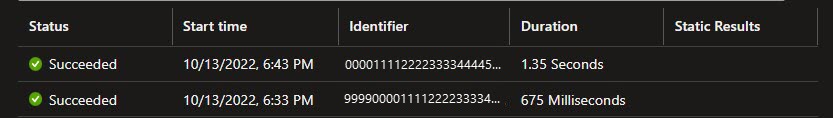

3. Вы можете проверка страницу Обзора приложения логики, чтобы проверка, активируется ли логика. В нем будет указано Успешно или Сбой. Проверка здесь позволяет узнать состояние приложения логики, если требуется устранение неполадок. Ожидайте задержку в 15–30 секунд с момента запуска триггера. Если вам нужно устранить неполадки в приложении логики, просмотрите эту статью Устранение ошибок .



4. Выберите Остановить , чтобы остановить симулятор, который активирует событие "Устройство отключено ". Это событие будет зарегистрировано на странице Обзор приложения логики так же, как и событие подключения.

Теперь вы запустите пример приложения для сбора событий подключения и отключения устройства, которые отправляются в Центр Интернета вещей.

Наблюдение за событиями в Azure Cosmos DB

Результаты выполнения приложения логики можно просмотреть в документе Cosmos DB. Документ появляется в коллекции Items при обновлении страницы. Каждое событие состояния подключения создает новый документ, которому назначается уникальный id. На следующем рисунке показан документ, созданный при запуске (подключенном) устройстве. Тип подключенного события указан в выходных данных JSON.

Использование командной строки Azure CLI

Вместо того чтобы использовать портал Azure, шаги для работы с Центром Интернета вещей можно выполнить с помощью Azure CLI. С дополнительными сведениями можно ознакомиться в статьях, посвященных созданию подписки на события и устройств Интернета вещей с использованием Azure CLI.

Очистка ресурсов

В этом руководстве используются ресурсы, за которые в подписке Azure предусмотрена плата. По завершении работы с этим учебником и тестирования результатов отключите или удалите ресурсы, которые больше не нужны.

Приложение логики

Чтобы не потерять работу, проделанную в приложении логики, мы рекомендуем отключить ресурсы, а не удалять их.

1. Перейдите в приложение логики.

2. В колонке Обзор выберите Удалить или Отключить.

   В подписке может быть только один бесплатный Центр Интернета вещей. Если для работы с этим руководством вы создали бесплатный Центр Интернета вещей, его можно не удалять, так как никакая плата взиматься не будет.

Центр Интернета вещей или Сетка событий

1. Перейдите в Центр Интернета вещей.

2. В колонке Обзор выберите Удалить.

3. Даже если вы не удалите свой Центр Интернета вещей, вы можете удалить созданную подписку на события. В Центре Интернета вещей выберите Сетка событий.

4. Выберите подписку на события, которую требуется удалить, а затем нажмите кнопку Удалить.

Cosmos DB

Чтобы удалить учетную запись Azure Cosmos DB из портал Azure, перейдите к ресурсу и выберите Удалить учетную запись в верхней строке меню. Подробные инструкции см. в разделе Удаление учетной записи Azure Cosmos DB.
