Руководство. Добавление ресурсов OPC UA в кластер операций Интернета вещей Azure

2025-04-30

В этом руководстве вы вручную добавите ресурсы OPC UA в кластер операций Интернета вещей Azure. Эти ресурсы публикуют сообщения в брокере MQTT в кластере операций Интернета вещей Azure. Как правило, пользователь OT выполняет эти действия.

Ресурс — это физическое устройство или логическая сущность, представляющая устройство, компьютер, систему или процесс. Например, физический ресурс может быть насосом, двигателем, танком или производственной линией. Логический ресурс, который определяется, может иметь свойства, точки потоковой передачи данных или создавать события.

Серверы OPC UA — это программные приложения, взаимодействующие с ресурсами. Теги OPC UA — это точки данных, предоставляемые серверами OPC UA. Теги OPC UA могут предоставлять данные в режиме реального времени или исторические данные о состоянии, производительности, качестве или условии активов.

В этом руководстве вы используете веб-интерфейс веб-интерфейса операций для создания ресурсов. Вы также можете использовать Azure CLI для выполнения некоторых из этих задач.

Необходимые компоненты

Экземпляр операций Интернета вещей Azure с включенными безопасными параметрами, развернутыми в кластере Kubernetes. Чтобы создать экземпляр, используйте одно из следующих действий для развертывания операций Интернета вещей Azure.

Краткое руководство. Запуск операций Интернета вещей Azure в GitHub Codespaces с K3s предоставляет простые инструкции по развертыванию экземпляра Операций Интернета вещей Azure, который можно использовать для учебников. Затем, чтобы включить безопасные параметры, выполните действия, описанные в разделе "Включение безопасных параметров в операциях Интернета вещей Azure".
Общие сведения о развертывании содержат подробные инструкции по развертыванию экземпляра Операций Интернета вещей Azure в Windows с помощью Служба Azure Kubernetes Edge Essentials или Ubuntu с помощью K3s. Выполните действия, описанные в статье развертывания для безопасного развертывания настроек.

После включения безопасных параметров группа ресурсов, содержащая экземпляр Операций Интернета вещей Azure, также содержит следующие ресурсы:

Экземпляр службы Azure Key Vault для хранения секретов, которые нужно синхронизировать с вашим кластером Kubernetes.
Управляемое пользователем назначенное удостоверение, которое операции Azure IoT используют для доступа к экземпляру Azure Key Vault.
Управляемое удостоверение, назначаемое пользователем, которое могут использовать компоненты Операций Интернета вещей Azure, такие как потоки данных, для подключения к облачным конечным точкам, таким как Центры событий Azure.

Убедитесь, что при настройке безопасных параметров вы предоставляете учетной записи пользователя разрешения на управление секретами с помощью роли Key Vault Secrets Officer.

Чтобы войти в веб-интерфейс взаимодействия с операциями, требуется учетная запись идентификатора Microsoft Entra с по крайней мере разрешениями участника для группы ресурсов, содержащей экземпляр Kubernetes — Экземпляр Azure Arc . Дополнительные сведения см. в статье о веб-интерфейсе операций.

Если иное не указано, можно запустить команды консоли в этом руководстве в среде Bash или PowerShell.

Какая проблема будет решена?

Данные, предоставляемые серверами OPC UA, могут иметь сложную структуру и могут быть трудно понять. Операции Интернета вещей Azure позволяют моделировать ресурсы OPC UA в виде тегов, событий и свойств. Это моделирование упрощает понимание данных и его использование в подчиненных процессах, таких как брокер MQTT и потоки данных.

В этом руководстве также объясняется, как использовать учетные данные, хранящиеся в Azure Key Vault, для проверки подлинности на имитированном сервере OPC UA.

Развертывание симулятора OPC PLC

В этом руководстве используется симулятор OPC PLC для создания примеров данных. Чтобы развернуть симулятор OPC PLC, выполните следующие действия.

Скачайте файл opc-plc-tutorial-deployment.yaml из репозитория GitHub. Чтобы скачать с помощью командной строки, выполните следующую команду:
```
wget https://raw.githubusercontent.com/Azure-Samples/explore-iot-operations/refs/heads/main/samples/quickstarts/opc-plc-tutorial-deployment.yaml -O opc-plc-tutorial-deployment.yaml
```
opc-plc-tutorial-deployment.yaml Откройте файл, скачанный в текстовом редакторе, и измените пароль для симулятора. Пароль задается с помощью --defaultpassword параметра. Запишите значение пароля, которое потребуется позже. Затем сохраните изменения.
Чтобы развернуть симулятор OPC PLC в кластере, выполните следующую команду:
```
kubectl apply -f opc-plc-tutorial-deployment.yaml
```

В следующем фрагменте кода показан примененный ФАЙЛ YAML:

apiVersion: apps/v1
kind: Deployment
metadata:
  name: opc-plc-000000
  namespace: azure-iot-operations
  labels:
    app.kubernetes.io/component: opcplc-000000
spec:
  replicas: 1
  selector:
    matchLabels:
      app.kubernetes.io/component: opcplc-000000
  template:
    metadata:
      labels:
        app.kubernetes.io/component: opcplc-000000
    spec:
      containers:
      - name: opc-plc
        image: mcr.microsoft.com/iotedge/opc-plc:latest
        args:
          - "--plchostname=opcplc-000000"
          - "--portnum=50000"
          - "--certdnsnames=opcplc-000000"
          - "--unsecuretransport"
          - "--showpnjsonph"
          - "--slownodes=5"
          - "--slowrate=10"
          - "--fastnodes=10"
          - "--fasttypelowerbound=212"
          - "--fasttypeupperbound=273"
          - "--fasttyperandomization=True"
          - "--veryfastrate=1000"
          - "--guidnodes=1"
          - "--appcertstoretype=FlatDirectory"
          - "--dontrejectunknownrevocationstatus"
          - "--disableanonymousauth"
          - "--defaultuser=contosouser"
          - "--defaultpassword=contosouserpassword"
        ports:
        - containerPort: 50000
        volumeMounts:
          - name: opc-plc-default-application-cert
            mountPath: /app/pki/own
          - name: opc-plc-trust-list
            mountPath: /app/pki/trusted
      volumes:
        - name: opc-plc-default-application-cert
          secret:
            secretName: opc-plc-default-application-cert
        - name: opc-plc-trust-list
          secret:
            secretName: opc-plc-trust-list
      serviceAccountName: opcplc-000000-service-account
---
apiVersion: v1
kind: Service
metadata:
  name: opcplc-000000
  namespace: azure-iot-operations
  labels:
    app.kubernetes.io/component: opcplc-000000
spec:
  type: ClusterIP
  selector:
    app.kubernetes.io/component: opcplc-000000
  ports:
    - port: 50000
      protocol: TCP
      targetPort: 50000
---
apiVersion: cert-manager.io/v1
kind: Issuer
metadata:
  name: opc-plc-self-signed-issuer
  namespace: azure-iot-operations
  labels:
    app.kubernetes.io/component: opcplc-000000
spec:
  selfSigned: {}
---
apiVersion: cert-manager.io/v1
kind: Certificate
metadata:
  name: opc-plc-default-application-cert
  namespace: azure-iot-operations
  labels:
    app.kubernetes.io/component: opcplc-000000
spec:
  secretName: opc-plc-default-application-cert
  duration: 2160h # 90d
  renewBefore: 360h # 15d
  issuerRef:
    name: opc-plc-self-signed-issuer
    kind: Issuer
  commonName: OpcPlc
  dnsNames:
    - opcplc-000000
    - opcplc-000000.azure-iot-operations.svc.cluster.local
    - opcplc-000000.azure-iot-operations
  uris:
    - urn:OpcPlc:opcplc-000000
  usages:
    - digital signature
    - key encipherment
    - data encipherment
    - server auth
    - client auth
  privateKey:
    algorithm: RSA
    size: 2048
  encodeUsagesInRequest: true
  isCA: false
---
apiVersion: v1
kind: Secret
metadata:
  name: opc-plc-trust-list
  namespace: azure-iot-operations
  labels:
    app.kubernetes.io/component: opcplc-000000
data: {}
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: opcplc-000000-service-account
  namespace: azure-iot-operations
  labels:
    app.kubernetes.io/component: opcplc-000000
---
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: opc-plc-000000-secret-access-role
  namespace: azure-iot-operations
rules:
- apiGroups: [""]
  resources: ["secrets"]
  verbs: ["get", "patch"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: opc-plc-000000-secret-access-rolebinding
  namespace: azure-iot-operations
subjects:
- kind: ServiceAccount
  name: opcplc-000000-service-account
  namespace: azure-iot-operations
roleRef:
  kind: Role
  name: opc-plc-000000-secret-access-role
  apiGroup: rbac.authorization.k8s.io

Установление взаимного доверия

Прежде чем симулятор OPC PLC может отправлять данные в соединитель для OPC UA, необходимо установить взаимное доверие между ними. В этом руководстве симулятор OPC PLC и соединитель для OPC UA используют самозаверяющие сертификаты для установления взаимного доверия с соединителем для OPC UA:

Сертификат экземпляра приложения симулятора хранится в секрете opc-plc-default-application-cert Kubernetes.
Коннектор для сертификата экземпляра приложения OPC UA хранится в секрете Kubernetes aio-opc-opcuabroker-default-application-cert.

Это важно

В рабочей среде используются сертификаты экземпляра приложения корпоративного класса для установления взаимного доверия. Дополнительные сведения см. в статье "Настройка сертификата экземпляра приложения корпоративного уровня".

Добавление сертификата соединителя в список доверия симулятора

Каждый сервер OPC UA имеет собственный механизм управления списком доверия. Чтобы добавить сертификат соединителя в список доверия симулятора, выполните следующие команды:

cert=$(kubectl -n azure-iot-operations get secret aio-opc-opcuabroker-default-application-cert -o jsonpath='{.data.tls\.crt}' | base64 -d)
data=$(kubectl create secret generic temp --from-literal=opcuabroker.crt="$cert" --dry-run=client -o jsonpath='{.data}')
kubectl patch secret opc-plc-trust-list -n azure-iot-operations -p "{\"data\": $data}"

$cert = kubectl -n azure-iot-operations get secret aio-opc-opcuabroker-default-application-cert -o jsonpath='{.data.tls\.crt}' | %{ [Text.Encoding]::UTF8.GetString([Convert]::FromBase64String($_)) }
$data = kubectl create secret generic temp --from-literal=opcuabroker.crt="$cert" --dry-run=client -o jsonpath='{.data}'
kubectl patch secret opc-plc-trust-list -n azure-iot-operations -p "{""data"": $data}"

Добавьте сертификат симулятора в список доверия соединителя

Каждый тип сервера OPC UA имеет собственный механизм управления сертификатом экземпляра приложения. Чтобы скачать сертификат симулятора в файл с именем opcplc-000000.crt, выполните следующую команду:

kubectl -n azure-iot-operations get secret opc-plc-default-application-cert -o jsonpath='{.data.tls\.crt}' | base64 -d > opcplc-000000.crt

kubectl -n azure-iot-operations get secret opc-plc-default-application-cert -o jsonpath='{.data.tls\.crt}' | %{ [Text.Encoding]::UTF8.GetString([Convert]::FromBase64String($_)) } > opcplc-000000.crt

Чтобы добавить сертификат эмулятора в список доверия соединителя:

Перейдите на веб-интерфейс опыта работы с операциями и войдите, используя свои учетные данные Microsoft Entra ID.

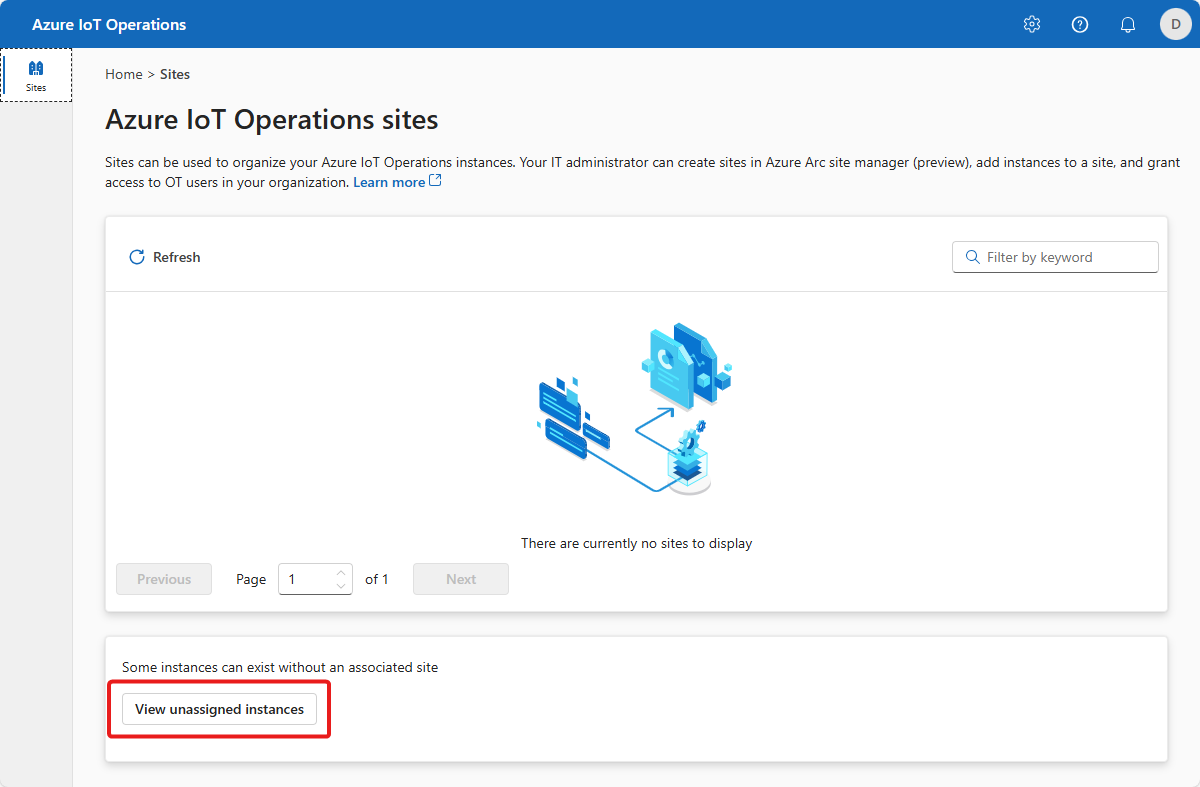

Выберите свой сайт. Если вы работаете с новым внедрением, сайтов еще нет. Кластер, созданный ранее, можно найти, выбрав "Просмотреть неподписанные экземпляры". В интерфейсе операций экземпляр представляет кластер, в котором развернуты операции Интернета вещей Azure.

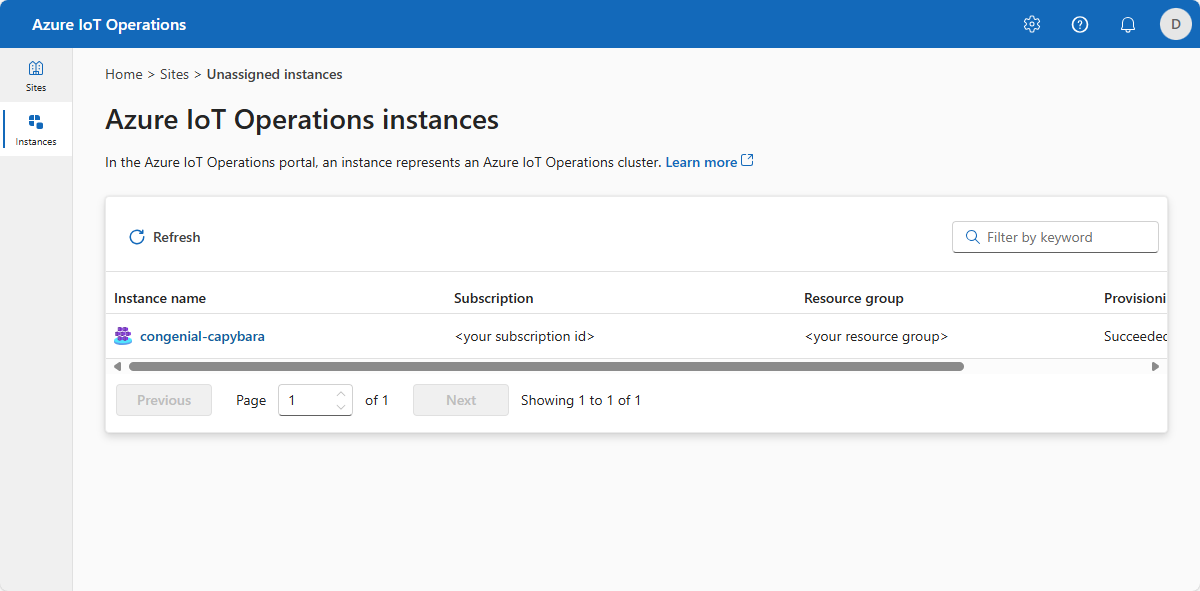

Выберите экземпляр, в котором развернуты операции Интернета вещей Azure:

Совет

Если вы не видите никаких экземпляров, возможно, вы не будете в правильном клиенте Идентификатора Microsoft Entra. Вы можете изменить клиент в правом верхнем меню в интерфейсе операций.

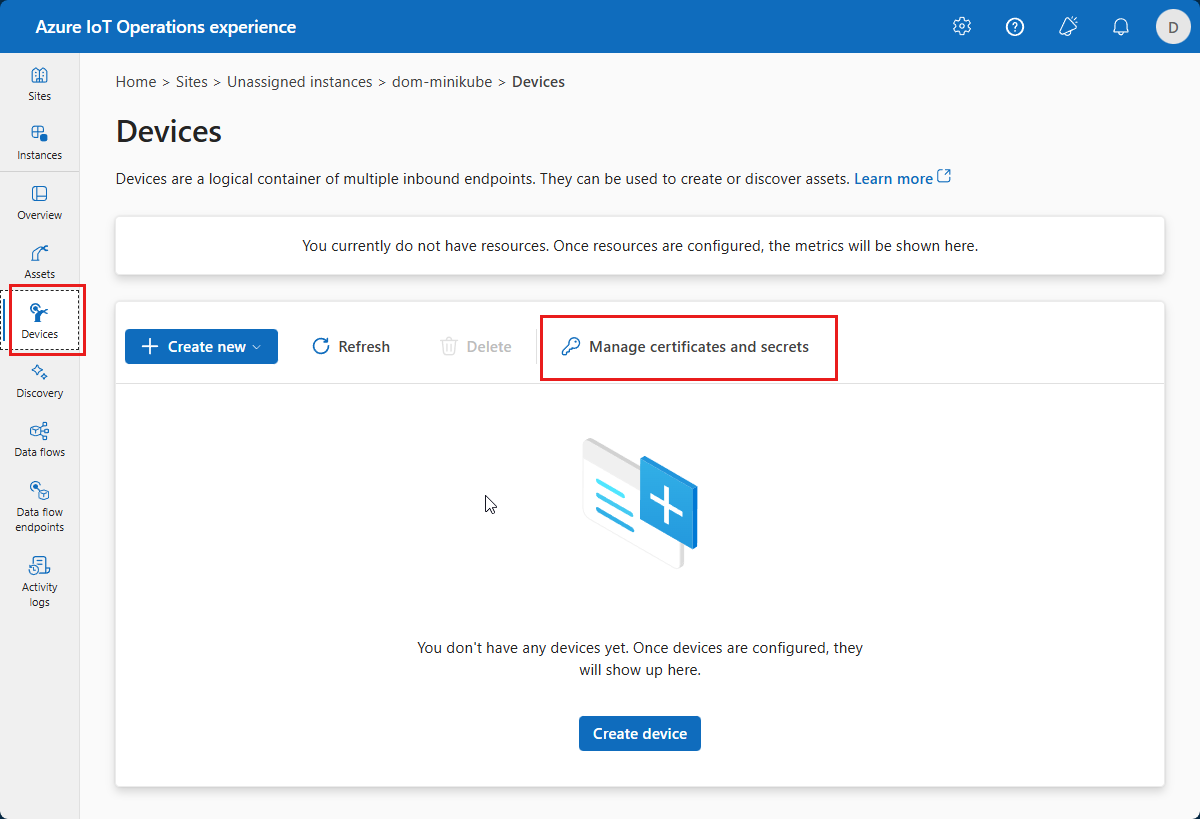

Выберите конечные точки активов , а затем управляйте сертификатами и секретами:

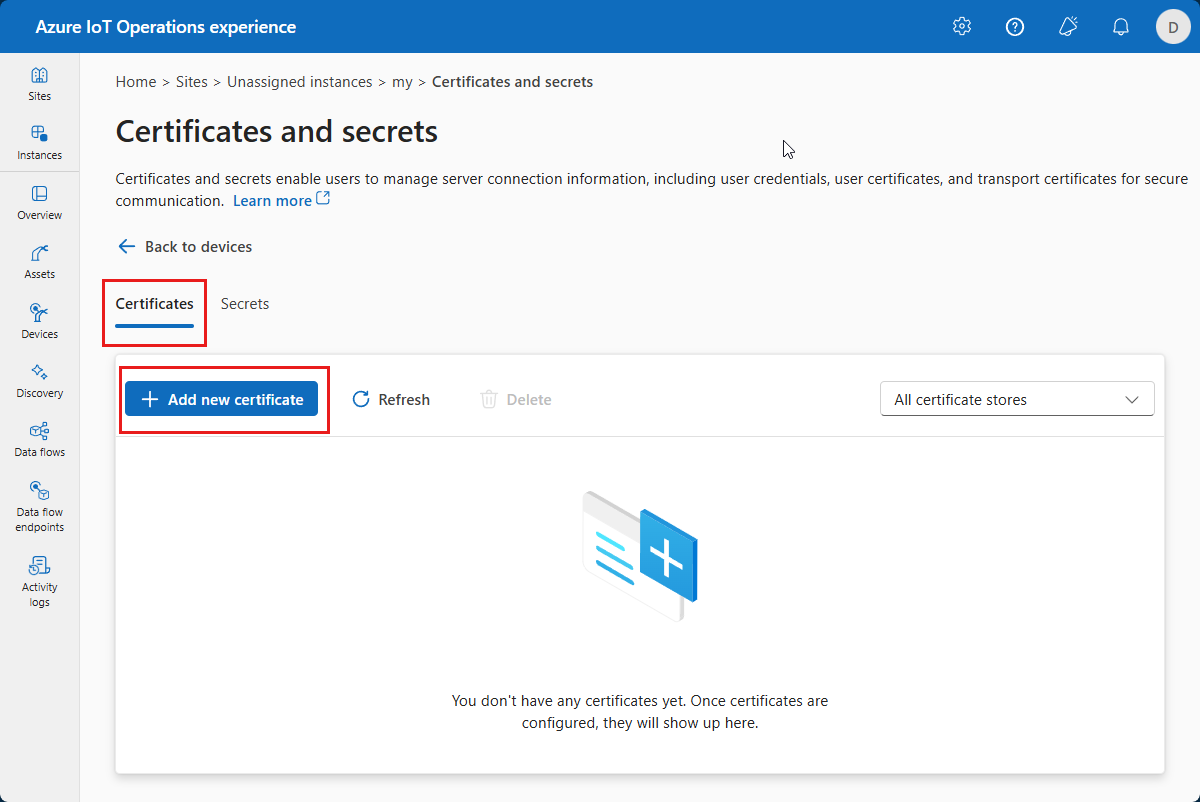

На странице "Сертификаты" выберите список доверия и добавьте новый сертификат:

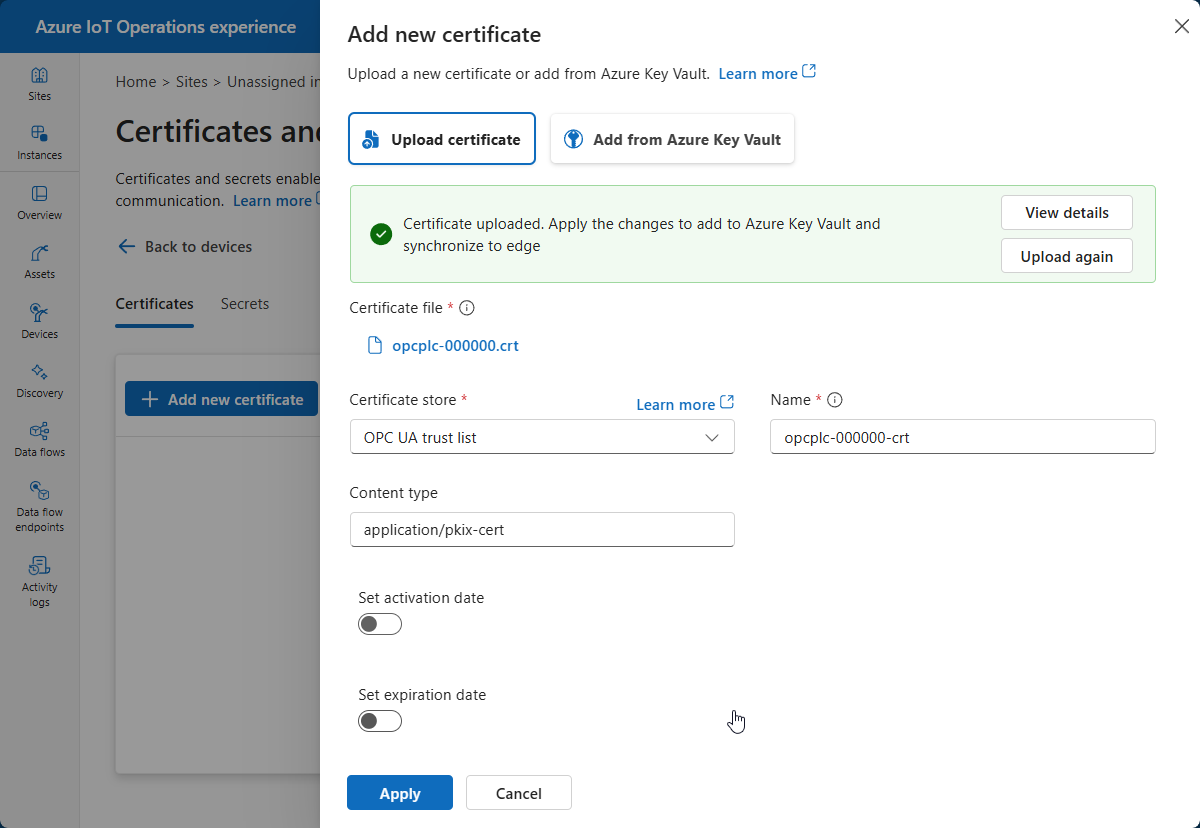

Выберите " Отправить сертификат " и выберите файл, скачанный opcplc-000000.crt ранее. Затем нажмите кнопку "Отправить":
Нажмите кнопку "Применить".

Сертификат экземпляра приложения симулятора теперь находится в соединителе для списка доверия OPC UA.

Добавление конечной точки ресурса

На этом шаге вы используете интерфейс операций для добавления конечной точки актива, которая позволяет подключаться к симулятору OPC PLC. Чтобы добавить конечную точку ресурса, выполните приведенные действия.

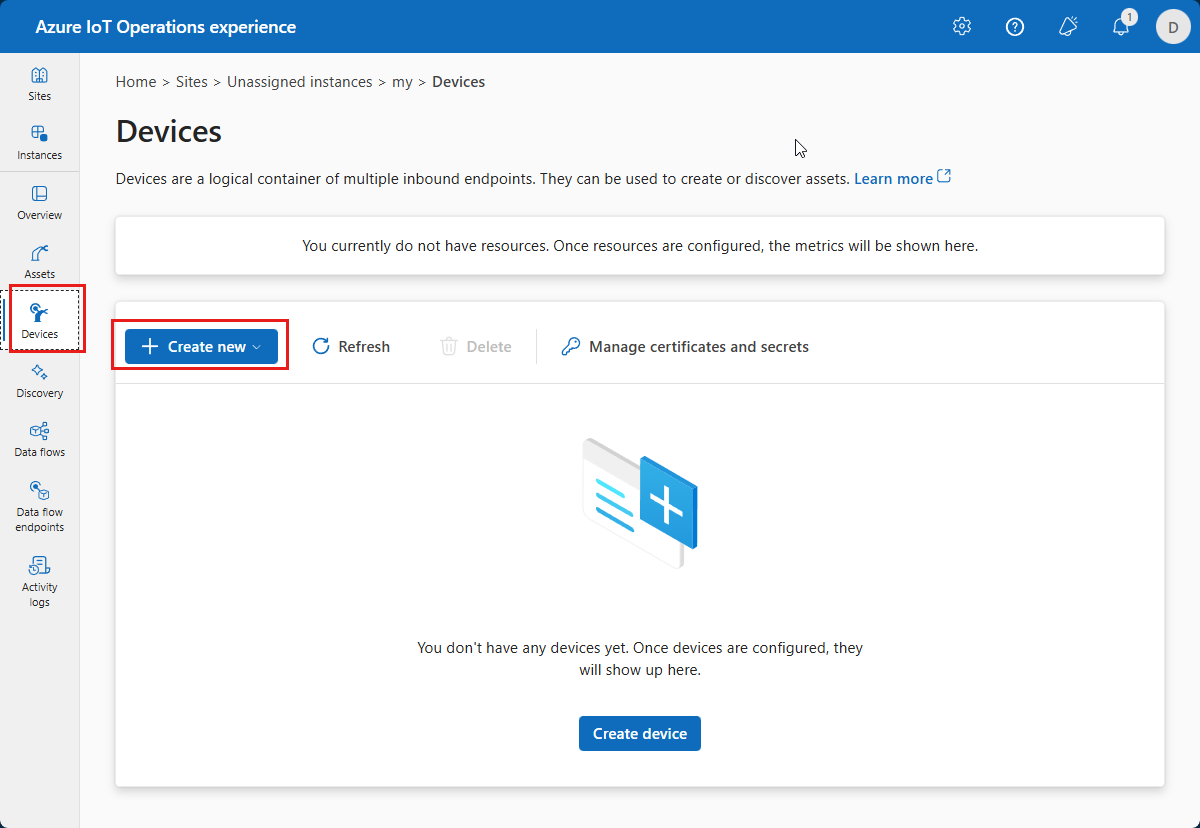

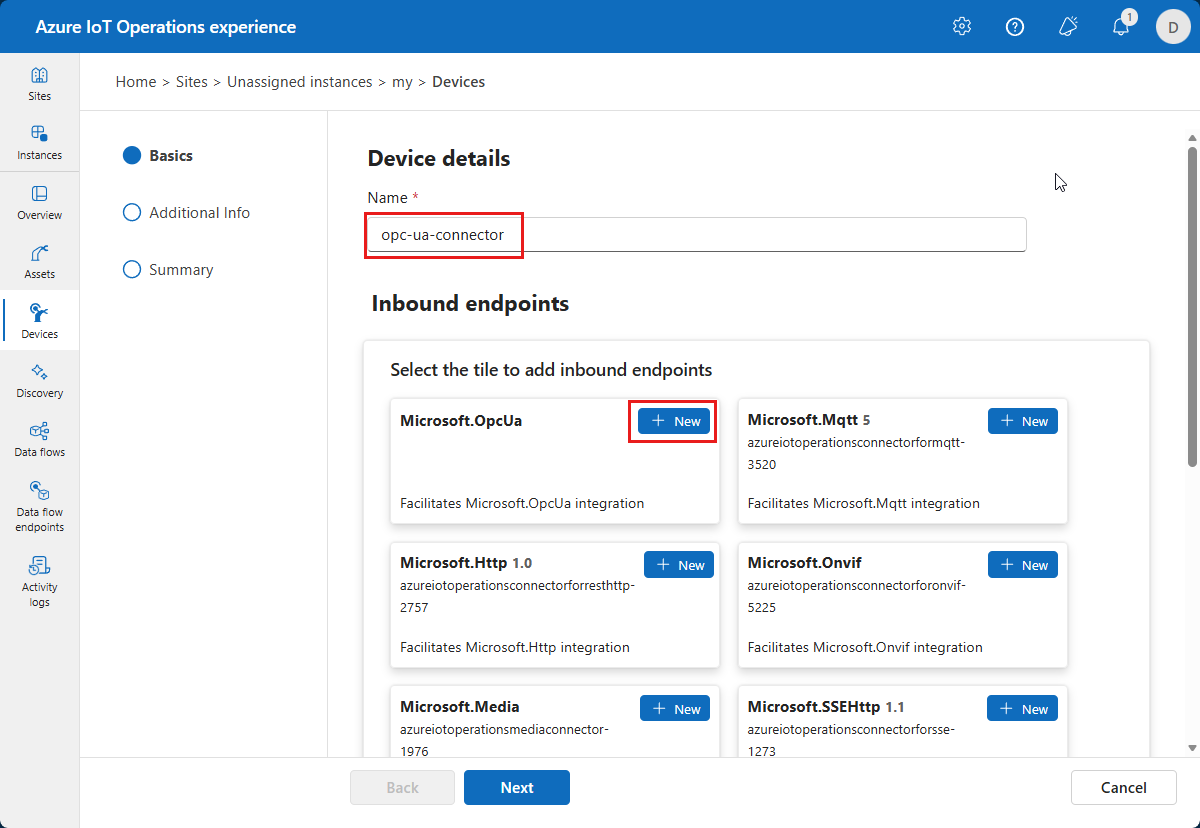

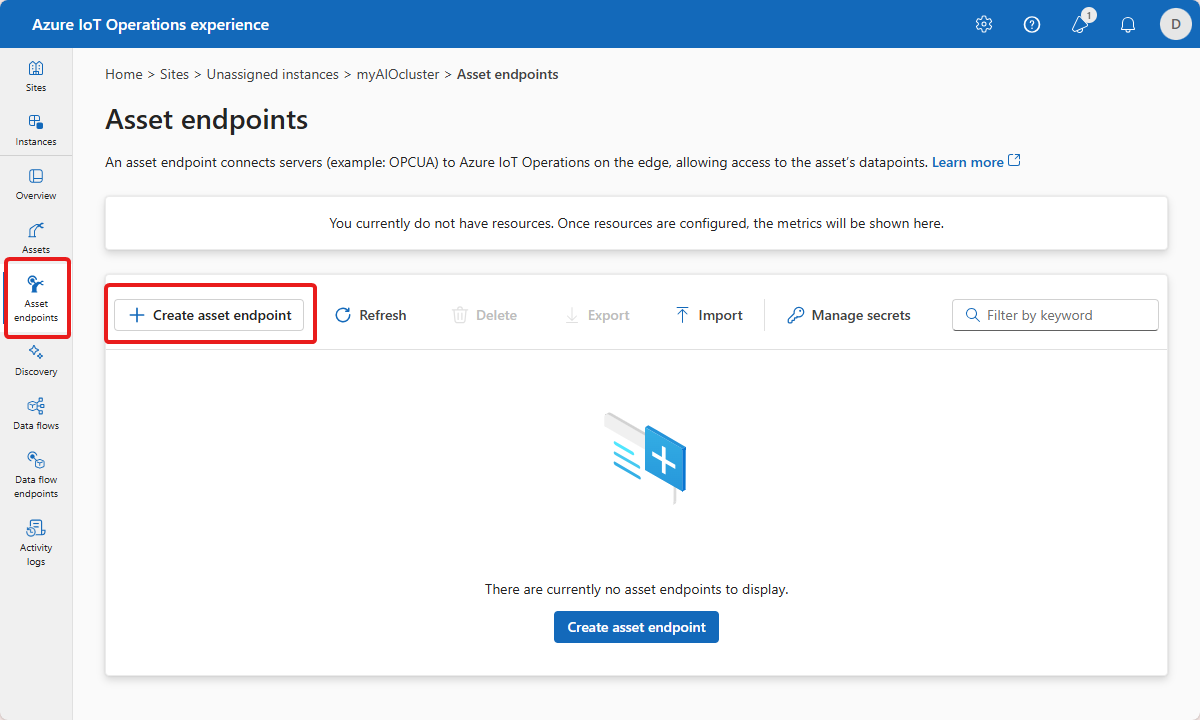

Выберите конечные точки ресурса и создайте конечную точку ресурса:

Введите следующие сведения о конечной точке:

Поле	значение
Имя конечной точки ресурса	`opc-ua-connector-0`
URL-адрес сервера OPC UA	`opc.tcp://opcplc-000000:50000`
Режим проверки подлинности пользователя	`Username password`
Секретное имя, синхронизированное	`plc-credentials`

В этом руководстве вы добавите новые секреты в экземпляр Azure Key Vault через веб-интерфейс управления. Секреты автоматически синхронизируются с кластером Kubernetes:

Чтобы добавить ссылку на имя пользователя, выберите "Добавить ссылку" и "Создать".
Введите plcusername имя секрета и contosouser значение секрета. Затем нажмите кнопку "Применить".
Чтобы добавить ссылку на пароль, нажмите кнопку "Добавить ссылку" и "Создать".
Введите plcpassword как имя секрета, а пароль, который был добавлен в файл opc-plc-deployment.yaml, как значение секрета. Затем нажмите кнопку "Применить".
Чтобы сохранить определение конечной точки ресурса, нажмите кнопку "Создать".

Эта конфигурация развертывает новую конечную точку ресурса, вызываемую opc-ua-connector-0 в кластере. Конечную точку ресурса можно просмотреть на портале Azure или использовать kubectl для просмотра конечных точек ресурсов в кластере Kubernetes:

kubectl get assetendpointprofile -n azure-iot-operations

Вы можете просмотреть секреты plcusername и plcpassword в экземпляре Azure Key Vault в вашей группе ресурсов. Секреты синхронизируются с кластером Kubernetes, где их можно просмотреть с помощью kubectl get secret plc-credentials -n azure-iot-operations команды. Вы также можете просмотреть секреты в опыте операций на странице «Управление синхронизированными секретами».

Управление ресурсами

После выбора экземпляра в операциях вы увидите доступный список ресурсов на странице "Активы ". Если еще нет ресурсов, этот список пуст:

Создание актива

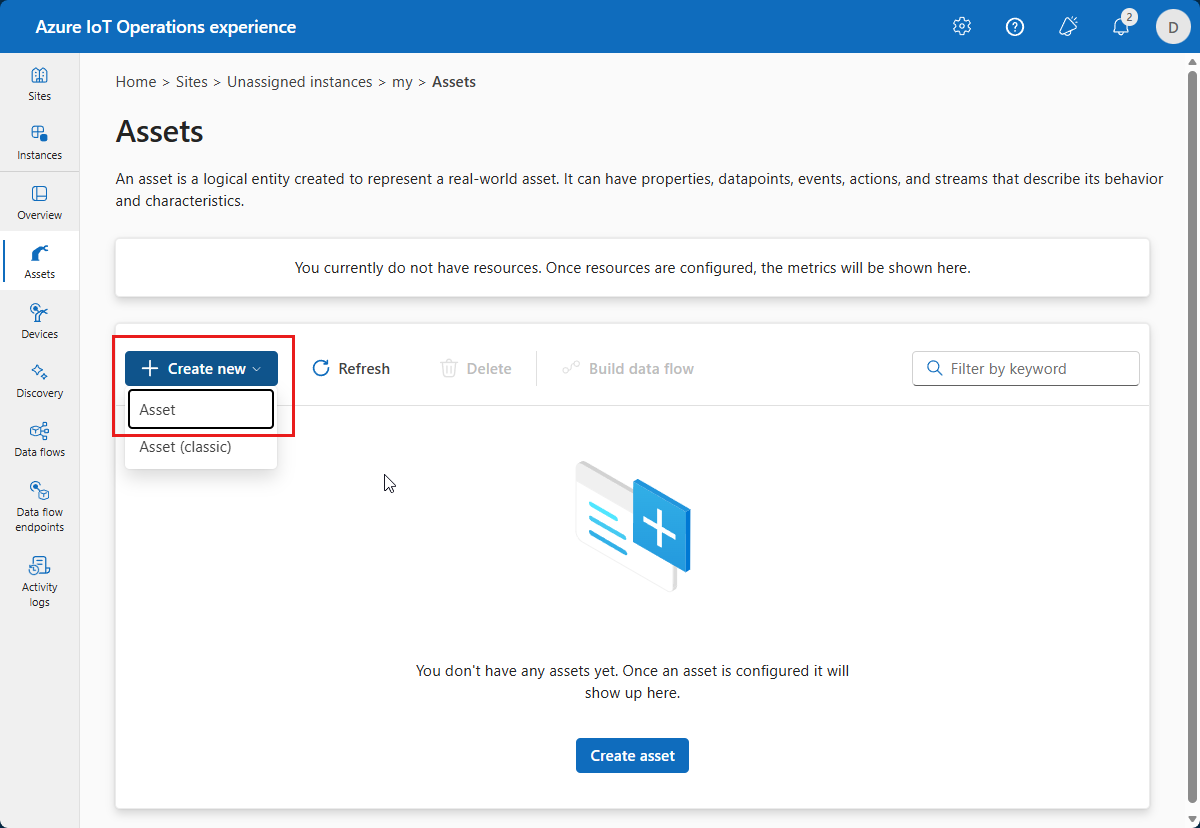

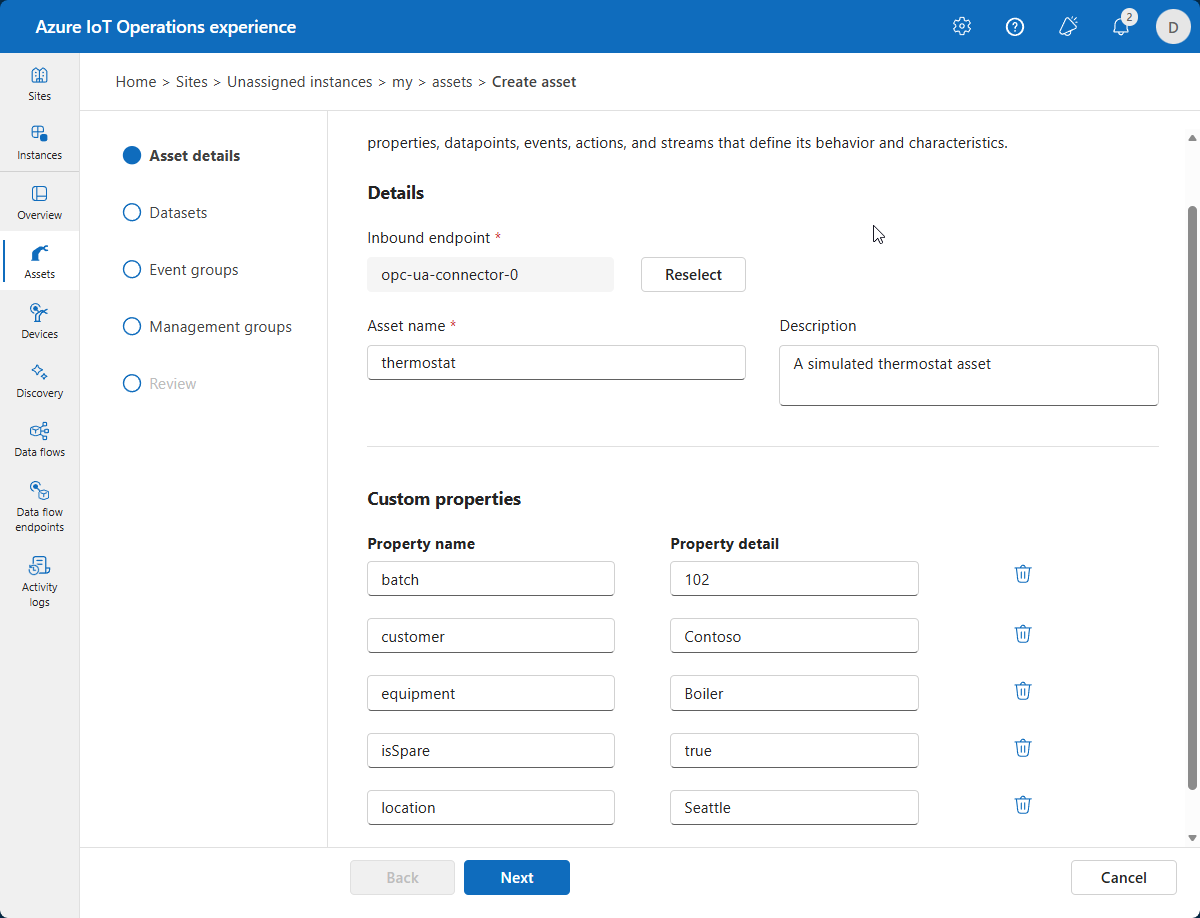

Чтобы создать ресурс, нажмите кнопку "Создать ресурс". Затем введите следующие сведения о ресурсах:

Поле	значение
Конечная точка ресурса	`opc-ua-connector-0`
Имя ресурса	`thermostat`
Описание	`A simulated thermostat asset`
Раздел MQTT по умолчанию	`azure-iot-operations/data/thermostat`

Удалите существующие настраиваемые свойства и добавьте следующие настраиваемые свойства. Будьте осторожны, чтобы использовать точные имена свойств, так как шаблон Power BI в последующих запросах руководства для них:

Имя свойства	Сведения о свойстве
партия	102
клиент	Контосо
оборудование	Бойлер
isSpare	правда
расположение	Сиэтл

Нажмите кнопку "Далее", чтобы перейти на страницу "Добавить теги".

Создание тегов OPC UA

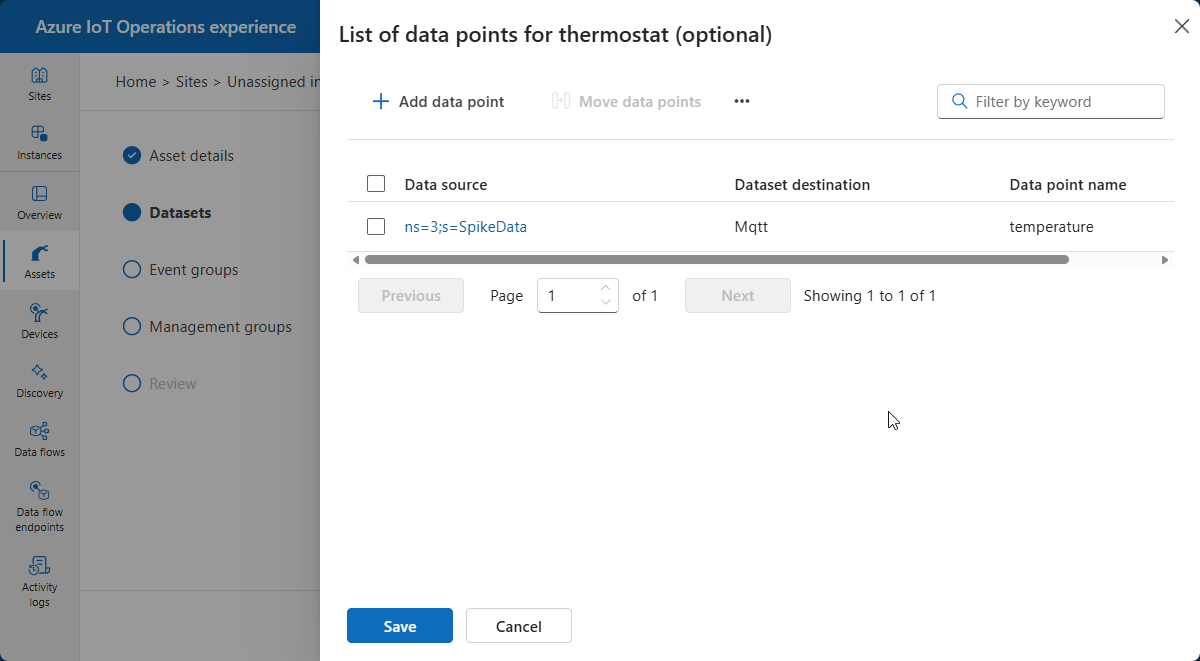

Добавьте два тега OPC UA на страницу добавления тегов . Чтобы добавить каждый тег, выберите "Добавить тег" или "CSV ", а затем нажмите кнопку "Добавить тег". Введите сведения о теге, показанные в следующей таблице:

Идентификатор узла	Имя тега	Режим наблюдаемости
ns=3; s=SpikeData	Температура	нет

Идентификатор узла здесь зависит от симулятора OPC UA. Узел создает случайные значения в указанном диапазоне и также имеет временные пики.

Режим наблюдаемости является одним из следующих значений: None, , Gauge, CounterHistogramили Log.

Вы можете выбрать "Управление параметрами по умолчанию", чтобы изменить интервал выборки по умолчанию и размер очереди для каждого тега.

Нажмите кнопку "Далее", чтобы перейти на страницу "Добавить события", а затем перейдите на страницу "Рецензирование".

Отзыв

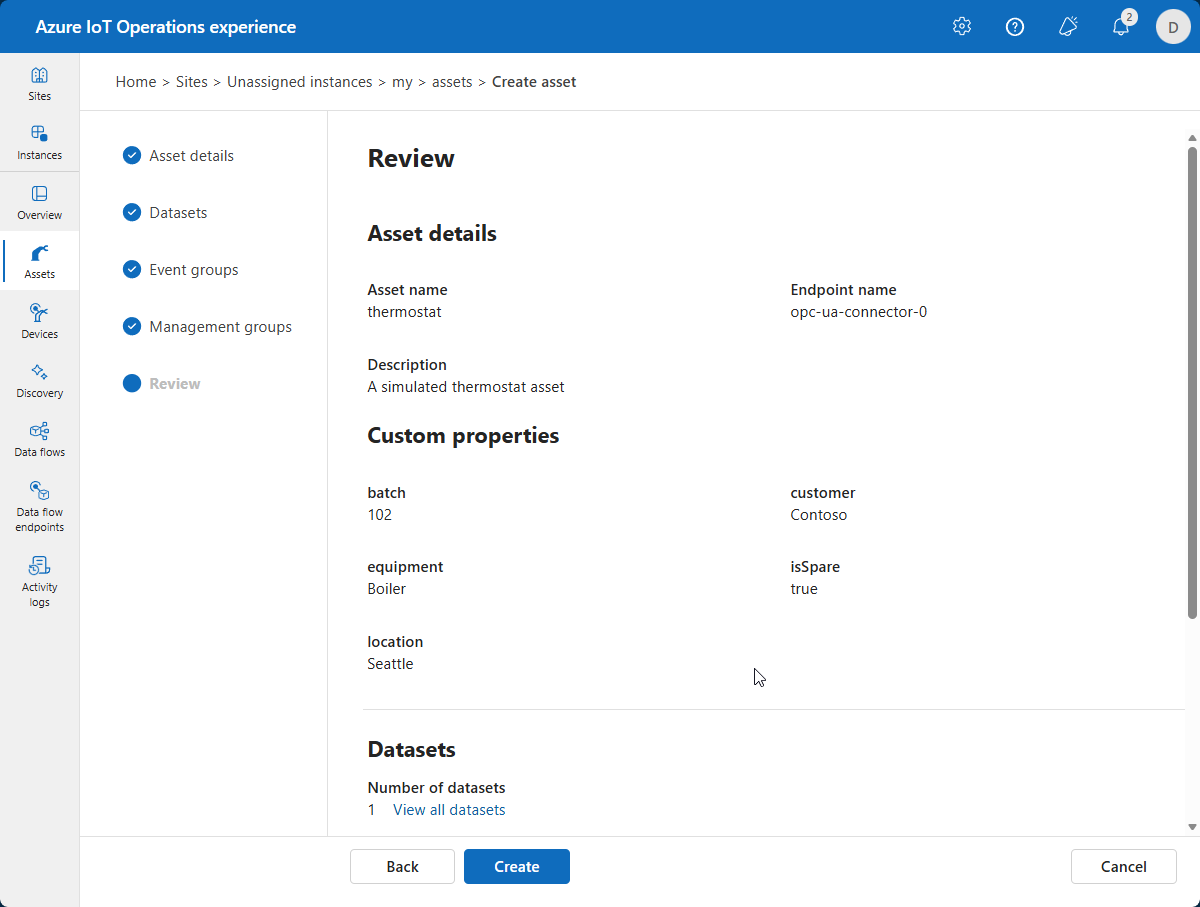

Просмотрите сведения о активе и теге и внесите необходимые изменения перед нажатием кнопки "Создать":

Эта конфигурация развертывает новый ресурс, вызываемого thermostat в кластере. Вы можете просмотреть ресурсы в группе ресурсов на портале Azure. Вы также можете использовать kubectl для просмотра ресурсов локально в кластере:

kubectl get assets -n azure-iot-operations

Просмотр ресурсов в портал Azure

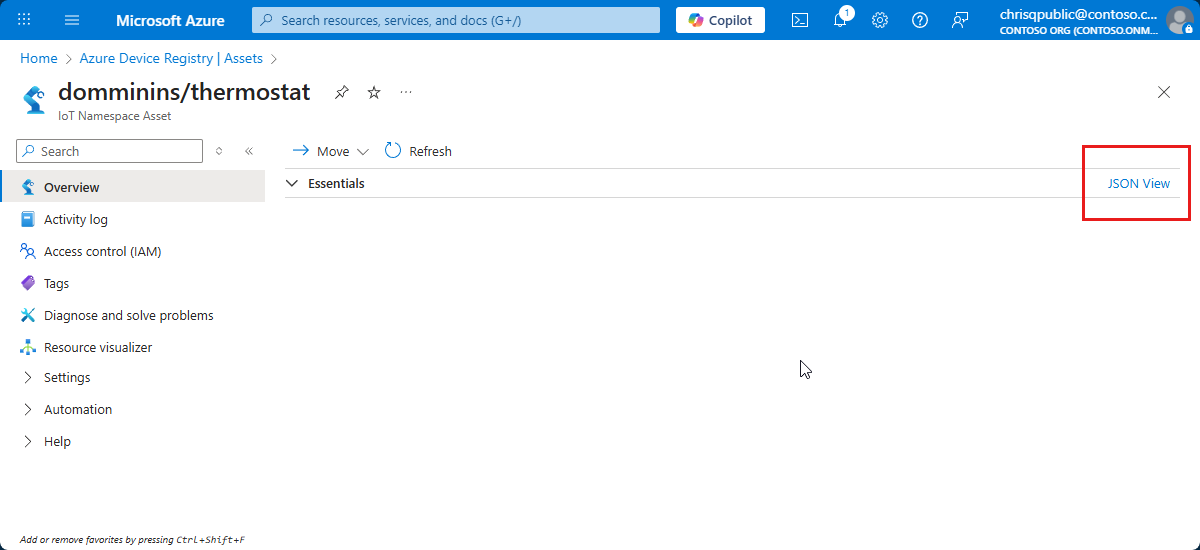

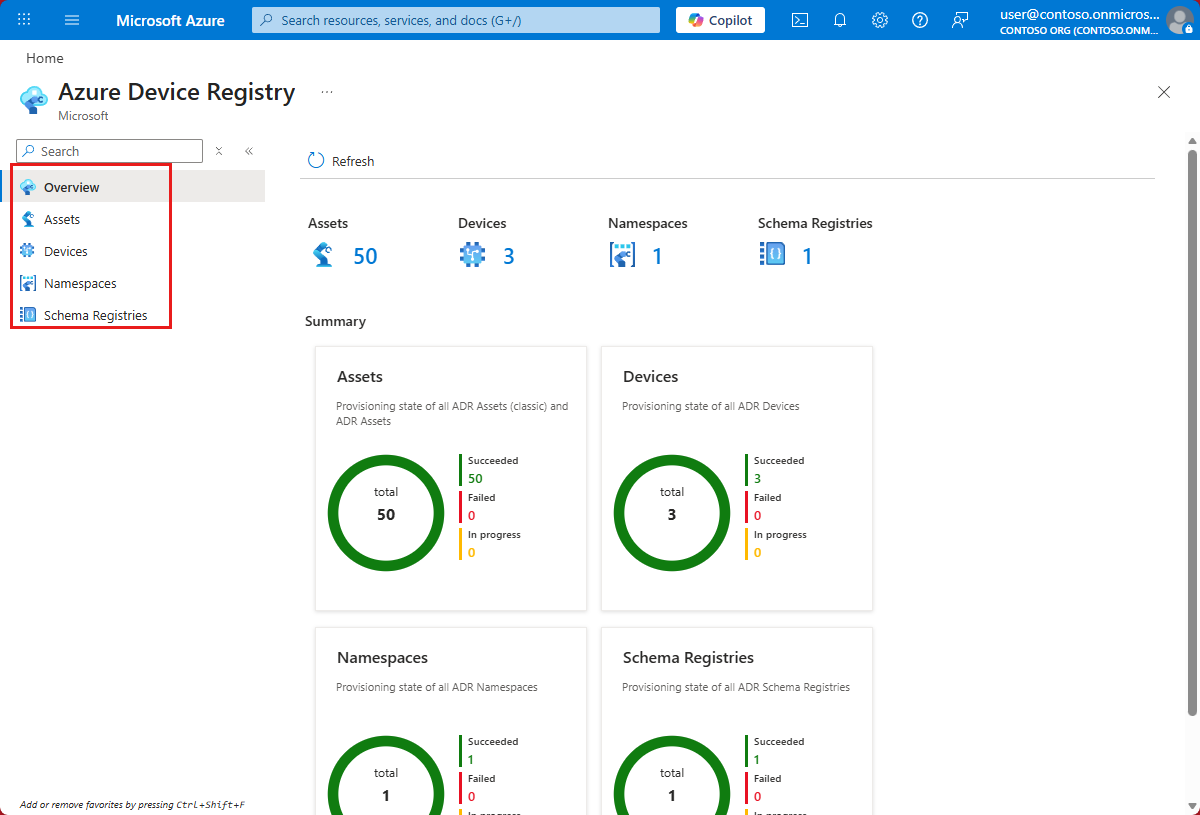

Чтобы просмотреть конечную точку ресурса и ресурс, созданный в портал Azure, перейдите в группу ресурсов, содержащую экземпляр Операций Интернета вещей Azure. Вы можете просмотреть ресурс термостата в группе ресурсов Операций Интернета вещей Azure. Если выбрать "Показать скрытые типы", можно также увидеть конечную точку ресурса:

Портал позволяет просматривать сведения о ресурсе. Выберите представление JSON для получения дополнительных сведений:

Проверка потока данных

Убедитесь, что данные передаются брокеру MQTT с помощью средства mosquitto_sub . В этом примере вы запустите средство mosquitto_sub в кластере Kubernetes:

Выполните следующую команду, чтобы развернуть модуль pod, включающий средства mosquitto_pub и mosquitto_sub , которые полезны для взаимодействия с брокером MQTT в кластере:

kubectl apply -f https://raw.githubusercontent.com/Azure-Samples/explore-iot-operations/main/samples/quickstarts/mqtt-client.yaml

В следующем фрагменте кода показан примененный ФАЙЛ YAML:

# Important: do not use in production environments
# Create a service account
apiVersion: v1
kind: ServiceAccount
metadata:
  name: mqtt-client
  namespace: azure-iot-operations
---
# Creates a pod with mosquitto-clients and mqttui utilities in your cluster
apiVersion: v1
kind: Pod
metadata:
  name: mqtt-client
  # The namespace must match the IoT MQ BrokerListener's namespace
  # Otherwise use the long hostname: aio-broker.azure-iot-operations.svc.cluster.local
  namespace: azure-iot-operations
spec:
  # Use the "mqtt-client" service account which comes with default deployment
  # Otherwise create it with `kubectl create serviceaccount mqtt-client -n azure-iot-operations`
  serviceAccountName: mqtt-client
  containers:
    # Install mosquitto and mqttui utilities on Alpine linux
  - image: alpine
    name: mqtt-client
    command: ["sh", "-c"]
    args: ["apk add mosquitto-clients mqttui && sleep infinity"]
    resources:
      limits:
        cpu: 500m
        memory: 200Mi
      requests:
        cpu: 100m
        memory: 100Mi
    volumeMounts:
    - name: broker-sat
      mountPath: /var/run/secrets/tokens
    - name: trust-bundle
      mountPath: /var/run/certs
  volumes:
  - name: broker-sat
    projected:
      sources:
      - serviceAccountToken:
          path: broker-sat
          audience: aio-internal # Must match audience in BrokerAuthentication
          expirationSeconds: 86400
  - name: trust-bundle
    configMap:
      name: azure-iot-operations-aio-ca-trust-bundle # Default root CA cert

Внимание

Эта конфигурация не безопасна. Не используйте эту конфигурацию в рабочей среде.

При запуске модуля pod mqtt-client выполните следующую команду, чтобы создать среду оболочки в созданном модуле pod:
```
kubectl exec --stdin --tty mqtt-client -n azure-iot-operations -- sh
```
В оболочке Bash в модуле pod mqtt-client выполните следующую команду, чтобы подключиться к брокеру MQTT с помощью средства mosquitto_sub , подписанного на data/thermostat раздел:
```
mosquitto_sub --host aio-broker --port 18883 --topic "azure-iot-operations/data/#" -v --debug --cafile /var/run/certs/ca.crt -D CONNECT authentication-method 'K8S-SAT' -D CONNECT authentication-data $(cat /var/run/secrets/tokens/broker-sat)
```
Эта команда продолжает выполняться и отображает сообщения по мере их поступления в data/thermostat раздел, пока не нажимаете клавиши CTRL+C , чтобы остановить его. Чтобы выйти из среды оболочки, введите exit.

Чтобы убедиться, что добавленный объект термостата публикует данные, просмотрите сообщения в теме azure-iot-operations/data.

Client $server-generated/0000aaaa-11bb-cccc-dd22-eeeeee333333 received PUBLISH (d0, q0, r0, m0, 'azure-iot-operations/data/thermostat', ... (92 bytes))
azure-iot-operations/data/thermostat {"temperature":{"SourceTimestamp":"2025-02-14T11:27:44.5030912Z","Value":48.17536741017152}}
Client $server-generated/0000aaaa-11bb-cccc-dd22-eeeeee333333 received PUBLISH (d0, q0, r0, m0, 'azure-iot-operations/data/thermostat', ... (90 bytes))
azure-iot-operations/data/thermostat {"temperature":{"SourceTimestamp":"2025-02-14T11:27:45.50333Z","Value":98.22872507286887}}
Client $server-generated/0000aaaa-11bb-cccc-dd22-eeeeee333333 received PUBLISH (d0, q0, r0, m0, 'azure-iot-operations/data/thermostat', ... (92 bytes))
azure-iot-operations/data/thermostat {"temperature":{"SourceTimestamp":"2025-02-14T11:27:46.503381Z","Value":12.533323356430426}}

Если поток данных отсутствует, перезапустите aio-opc-opc.tcp-1 модуль pod:

Найдите имя pod aio-opc-opc.tcp-1 с помощью следующей команды:
```
kubectl get pods -n azure-iot-operations
```
Имя модуля pod выглядит следующим образом aio-opc-opc.tcp-1-849dd78866-vhmz6.
aio-opc-opc.tcp-1 Перезапустите pod с помощью команды, которая выглядит следующим образом. aio-opc-opc.tcp-1 Используйте имя pod из предыдущего шага:
```
kubectl delete pod aio-opc-opc.tcp-1-849dd78866-vhmz6 -n azure-iot-operations
```

Примеры тегов, добавленные в предыдущем руководстве, создают сообщения из ресурса, которые выглядят следующим образом:

{
    "temperature":{
        "Value":24.86898871648548,
        "SourceTimestamp":"2025-04-25T14:50:07.195274Z"
    }
}

Как мы решили проблему?

В этом руководстве вы добавили конечную точку ресурса, а затем определили ресурс и теги. Данные модели ресурсов и тегов с сервера OPC UA упрощают использование данных в брокере MQTT и других подчиненных процессах.

Вы использовали учетные данные, хранящиеся в Azure Key Vault для проверки подлинности на сервере OPC UA. Этот подход является более безопасным, чем жесткое кодирование учетных данных в определении ассета.

Вы используете ресурс термостата, определенный в следующем руководстве.

Очистка ресурсов

Если вы продолжаете работу со следующим руководством, сохраните все ресурсы.

Если вы хотите удалить развертывание Операций Интернета вещей Azure, но сохранить кластер, используйте команду az iot ops delete :

az iot ops delete --cluster $CLUSTER_NAME --resource-group $RESOURCE_GROUP

Если вы хотите удалить все ресурсы, созданные для этого краткого руководства, удалите кластер Kubernetes, где вы развернули операции Интернета вещей Azure, а затем удалите группу ресурсов Azure, содержащую кластер.

Если вы использовали пространства кода для этих кратких руководств, удалите пространство Codespace из GitHub.

Следующий шаг

Руководство. Отправка сообщений из ресурса в облако с помощью потока данных.
