Руководство. Фильтрация сетевого трафика с помощью группы безопасности сети

Группа безопасности сети позволяет фильтровать входящий и исходящий трафик ресурсов Azure в виртуальной сети Azure.

Группы безопасности сети содержат правила безопасности, которые фильтруют трафик по IP-адресу, порту и протоколу. Если группа безопасности сети связана с подсетью, правила безопасности применяются к ресурсам, развернутыми в этой подсети.

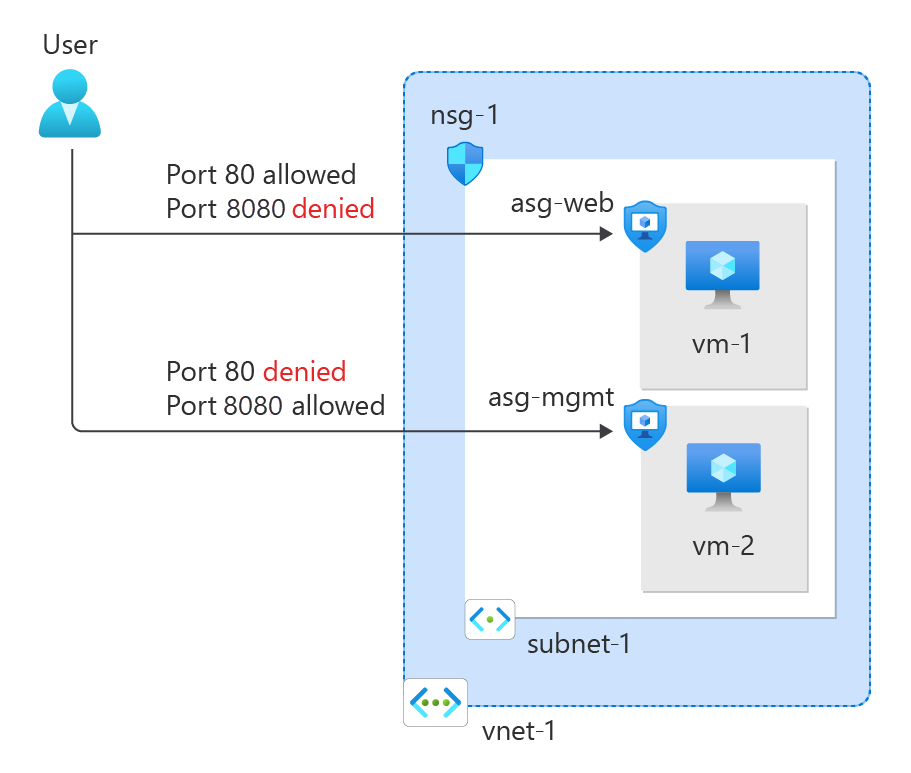

В этом руководстве описано следующее:

Создание группы безопасности сети и правил безопасности.
Создание групп безопасности приложений
Создание виртуальной сети и привязка группы безопасности сети к подсети.
Развертывание виртуальных машин и связывание их сетевых интерфейсов с группами безопасности приложений.

Предварительные требования

Учетная запись Azure с активной подпиской. Вы можете создать учетную запись бесплатно.

Учетная запись Azure с активной подпиской. Вы можете создать учетную запись бесплатно.

Azure Cloud Shell

В Azure есть Azure Cloud Shell, интерактивная оболочка среды, с которой можно работать в браузере. Для работы со службами Azure можно использовать Bash или PowerShell с Cloud Shell. Для запуска кода из этой статьи можно использовать предварительно установленные команды Cloud Shell. Ничего дополнительного в локальной среде устанавливать не нужно.

Начало работы с Azure Cloud Shell

Вариант	Пример и ссылка
Нажмите кнопку Попробовать в правом верхнем углу блока кода или команд. При нажатии кнопки Попробовать код или команда не копируется в Cloud Shell автоматически.
Чтобы открыть Cloud Shell в браузере, перейдите по адресу https://shell.azure.com или нажмите кнопку Запуск Cloud Shell.
Нажмите кнопку Cloud Shell в строке меню в правом верхнем углу окна портала Azure.

Чтобы использовать Azure Cloud Shell, выполните следующие действия:

Запустите Cloud Shell.
Нажмите кнопку Копировать в блоке кода (или блоке команд), чтобы скопировать код или команду.
Вставьте код или команду в окно сеанса Cloud Shell, нажав клавиши CTRL+SHIFT+V в Windows и Linux или CMD+SHIFT+V в macOS.
Нажмите клавишу ВВОД, чтобы запустить код или команду.

Чтобы установить и использовать PowerShell локально для работы с этой статьей, вам понадобится модуль Azure PowerShell 1.0.0 или более поздней версии. Выполните команду Get-Module -ListAvailable Az, чтобы узнать установленную версию. Если вам необходимо выполнить обновление, ознакомьтесь со статьей, посвященной установке модуля Azure PowerShell. При использовании PowerShell на локальном компьютере также нужно запустить Connect-AzAccount, чтобы создать подключение к Azure.

Следующая процедура создает виртуальную сеть с подсетью ресурсов.

На портале найдите и выберите "Виртуальные сети".
На странице Виртуальные сети выберите команду + Создать.

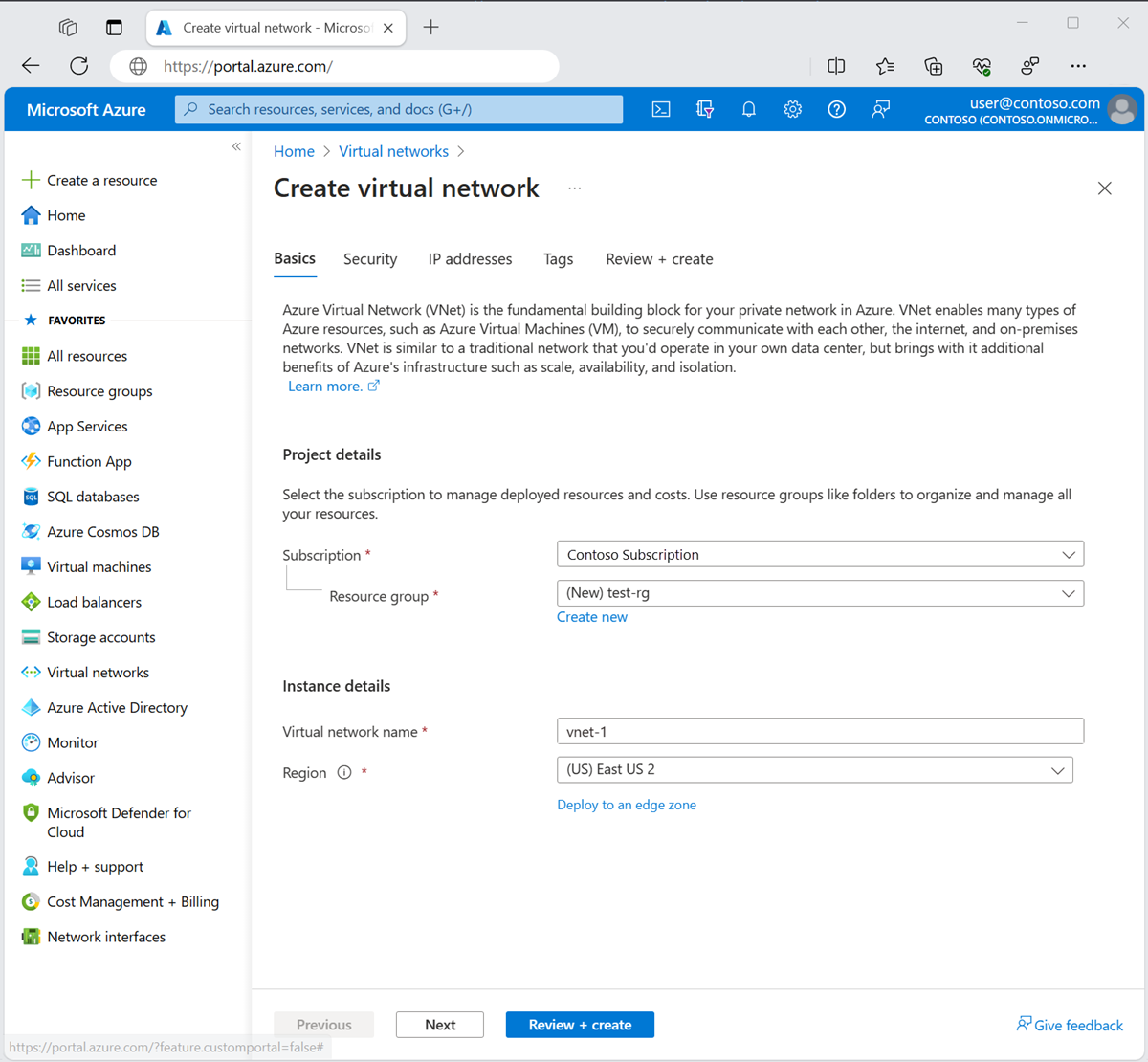

На вкладке Основные сведения подменю Создать виртуальную сеть введите или выберите нижеприведенную информацию:

Настройка	Значение
Сведения о проекте
Подписка	Выберите свою подписку.
Группа ресурсов	Выберите Создать новое. Введите test-rg в name. Нажмите кнопку ОК.
Сведения об экземпляре
Имя.	Введите vnet-1.
Область/регион	Выберите регион Восточная часть США 2.

Нажмите кнопку "Далее ", чтобы перейти на вкладку "Безопасность ".
Нажмите кнопку "Далее ", чтобы перейти на вкладку IP-адресов .
В поле адресного пространства в подсетях выберите подсеть по умолчанию .

В области "Изменить подсеть" введите или выберите следующие сведения:

Настройка	Значение
Сведения о подсети
Шаблон подсети	Оставьте значение по умолчанию Default.
Имя.	Введите подсеть-1.
Начальный адрес	Оставьте значение по умолчанию 10.0.0.0.
Размер подсети	Оставьте значение по умолчанию /24(256 адресов).

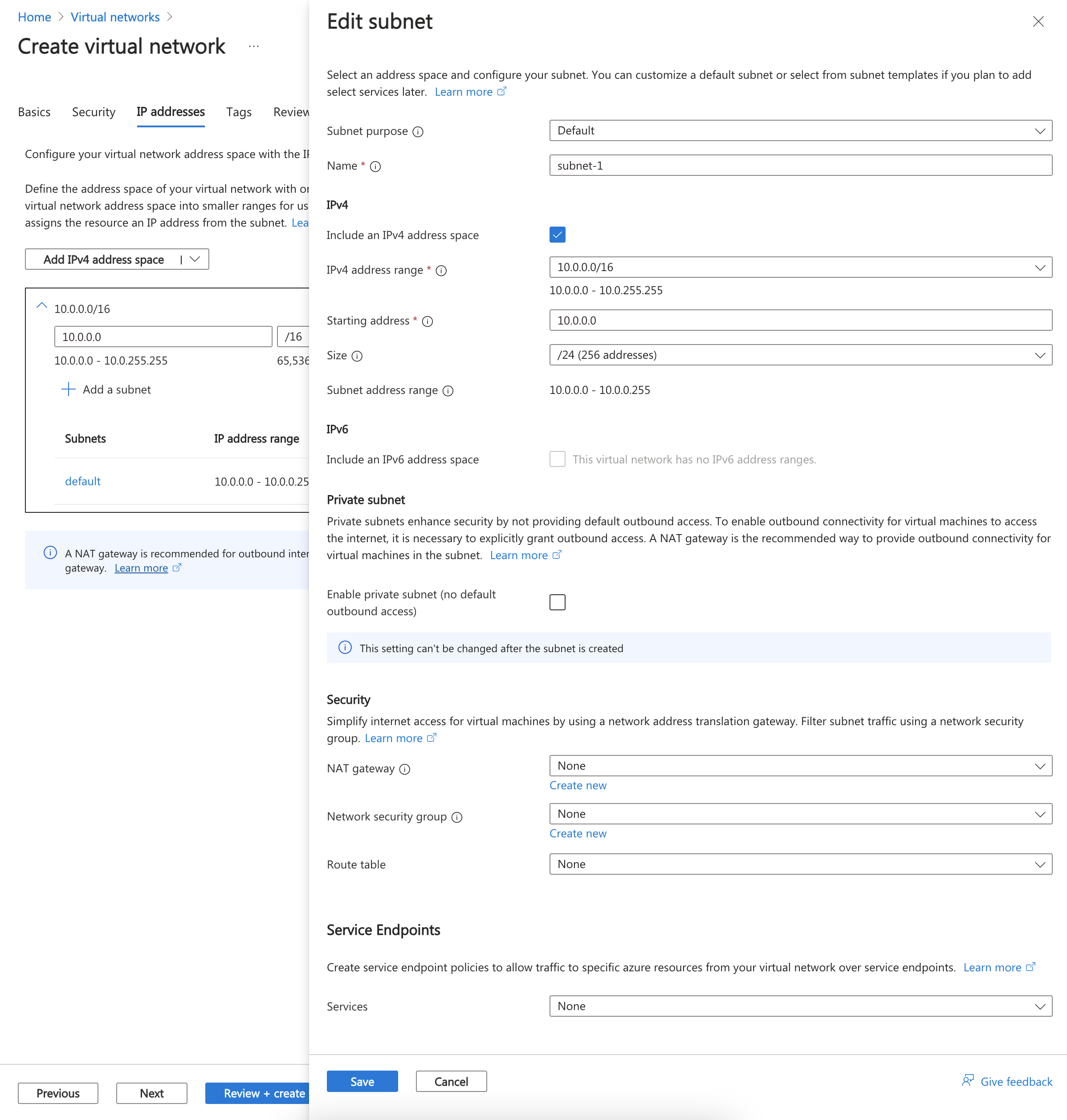

Снимок экрана: переименование и настройка подсети по умолчанию.

Выберите Сохранить.
Выберите "Рецензирование" и "Создать " в нижней части экрана. После прохождения проверки выберите Создать.

Создайте группу ресурсов для всех ресурсов, созданных в рамках этой статьи, выполнив командлет New-AzResourceGroup. В следующем примере создается группа ресурсов в расположении westus2 :

$rg = @{
    ResourceGroupName = "test-rg"
    Location = "westus2"
}

New-AzResourceGroup @rg

Создайте виртуальную сеть с помощью командлета New-AzVirtualNetwork. В следующем примере создается виртуальная сеть с именем vnet-1:

$vnet = @{
    ResourceGroupName = "test-rg"
    Location = "westus2"
    Name = "vnet-1"
    AddressPrefix = "10.0.0.0/16"
}

$virtualNetwork = New-AzVirtualNetwork @vnet

Создайте конфигурацию подсети с помощью командлета Set-AzVirtualNetworkSubnetConfig, а затем сохраните эту конфигурацию подсети в виртуальную сеть с помощью командлета Set-AzVirtualNetwork. В следующем примере в виртуальную сеть добавляется подсеть с именем subnet-1 и связывается с ней группа безопасности сети nsg-1 :

$subnet = @{
    Name = "subnet-1"
    VirtualNetwork = $virtualNetwork
    AddressPrefix = "10.0.0.0/24"
}
Add-AzVirtualNetworkSubnetConfig @subnet

$virtualNetwork | Set-AzVirtualNetwork

Создайте группу ресурсов с помощью команды az group create для всех ресурсов, созданных в рамках этой статьи. В следующем примере создается группа ресурсов в расположении westus2 :

az group create \
  --name test-rg \
  --location westus2

Создайте виртуальную сеть с помощью команды az network vnet create. В следующем примере создается виртуальная сеть с именем vnet-1:

az network vnet create \
  --name vnet-1 \
  --resource-group test-rg \
  --address-prefixes 10.0.0.0/16

Добавьте подсеть в виртуальную сеть при помощи команды az network vnet subnet create. В следующем примере в виртуальную сеть добавляется подсеть с именем subnet-1 и связывается с ней группа безопасности сети nsg-1 :

az network vnet subnet create \
  --vnet-name vnet-1 \
  --resource-group test-rg \
  --name subnet-1 \
  --address-prefix 10.0.0.0/24

Создание групп безопасности приложений

Группа безопасности приложений позволяет группировать серверы с аналогичными функциями, например веб-серверы.

В поле поиска в верхней части портала введите группу безопасности приложений. Выберите группы безопасности приложений в результатах поиска.
Выберите + Создать.

На вкладке "Основы" создайте группу безопасности приложений, введите или выберите следующую информацию:

Настройка	Значение
Сведения о проекте
Подписка	Выберите свою подписку.
Группа ресурсов	Выберите test-rg.
Сведения об экземпляре
Имя.	Введите asg-web.
Область/регион	Выберите Западная часть США 2.

Выберите Review + create.
Выберите + Создать.

Повторите предыдущие шаги, указав следующие значения:

Настройка	Значение
Сведения о проекте
Подписка	Выберите свою подписку.
Группа ресурсов	Выберите test-rg.
Сведения об экземпляре
Имя.	Введите asg-mgmt.
Область/регион	Выберите Западная часть США 2.

Выберите Review + create.
Нажмите кнопку создания.

Создайте группу безопасности приложений, используя командлет New-AzApplicationSecurityGroup. Группа безопасности приложений позволяет группировать серверы с аналогичными требованиями к фильтрации портов. В следующем примере создаются две группы безопасности приложений.

$web = @{
    ResourceGroupName = "test-rg"
    Name = "asg-web"
    Location = "westus2"
}
$webAsg = New-AzApplicationSecurityGroup @web

$mgmt = @{
    ResourceGroupName = "test-rg"
    Name = "asg-mgmt"
    Location = "westus2"
}
$mgmtAsg = New-AzApplicationSecurityGroup @mgmt

Создайте группу безопасности приложений с помощью команды az network asg create. Группа безопасности приложений позволяет группировать серверы с аналогичными требованиями к фильтрации портов. В следующем примере создаются две группы безопасности приложений.

az network asg create \
  --resource-group test-rg \
  --name asg-web \
  --location westus2

az network asg create \
  --resource-group test-rg \
  --name asg-mgmt \
  --location westus2

Создание группы безопасности сети

Группа безопасности сети защищает трафик в вашей виртуальной сети.

В поле поиска в верхней части портала введите группу безопасности сети. В результатах поиска выберите Группы безопасности сети.

Примечание.

В результатах поиска для групп безопасности сети могут отображаться группы безопасности сети (классическая модель). Выберите группы безопасности сети.
Выберите + Создать.

На вкладке «Основы» окна «Создать группу сетевой безопасности» введите или выберите следующие сведения:

Настройка	Значение
Сведения о проекте
Подписка	Выберите свою подписку.
Группа ресурсов	Выберите test-rg.
Сведения об экземпляре
Имя.	Введите nsg-1.
Расположение	Выберите Западная часть США 2.

Выберите Review + create.
Нажмите кнопку создания.

Создайте группу безопасности сети с помощью командлета New-AzNetworkSecurityGroup. В следующем примере создается группа безопасности сети с именем nsg-1:

$nsgParams = @{
    ResourceGroupName = "test-rg"
    Location = "westus2"
    Name = "nsg-1"
}
$nsg = New-AzNetworkSecurityGroup @nsgParams

Создайте группу безопасности сети с помощью команды az network nsg create. В следующем примере создается группа безопасности сети с именем nsg-1:

# Create a network security group
az network nsg create \
  --resource-group test-rg \
  --name nsg-1

Связывание группы безопасности сети с подсетью

В этом разделе описано, как связать группу безопасности сети с подсетью созданной ранее виртуальной сети.

В поле поиска в верхней части портала введите группу безопасности сети. В результатах поиска выберите Группы безопасности сети.
Выберите nsg-1.
Выберите Подсети в разделе Параметры элемента nsg-1.
На странице Подсети выберите + Ассоциировать:
В разделе Привязать подсеть выберите vnet-1 (test-rg) для Виртуальная сеть.
Выберите подсеть-1 для подсети, затем выберите ОК.

Используйте Get-AzVirtualNetwork для извлечения объекта виртуальной сети, а затем используйте Set-AzVirtualNetworkSubnetConfig , чтобы связать группу безопасности сети с подсетью. В следующем примере извлекается объект виртуальной сети и обновляется конфигурация подсети, чтобы связать группу безопасности сети:

# Retrieve the virtual network
$vnet = Get-AzVirtualNetwork -Name "vnet-1" -ResourceGroupName "test-rg"

# Update the subnet configuration to associate the network security group
$subnetConfigParams = @{
    VirtualNetwork = $vnet
    Name = "subnet-1"
    AddressPrefix = $vnet.Subnets[0].AddressPrefix
    NetworkSecurityGroup = Get-AzNetworkSecurityGroup -Name "nsg-1" -ResourceGroupName "test-rg"
}
Set-AzVirtualNetworkSubnetConfig @subnetConfigParams

# Update the virtual network with the new subnet configuration
$vnet | Set-AzVirtualNetwork

Используйте az network vnet subnet update , чтобы связать группу безопасности сети с подсетью. В следующем примере группа безопасности сети nsg-1 связывается с подсетью-1.

az network vnet subnet update \
  --resource-group test-rg \
  --vnet-name vnet-1 \
  --name subnet-1 \
  --network-security-group nsg-1

Создание правил безопасности

Выберите правила безопасности для входящего трафика в разделе "Параметры" nsg-1.
На странице правил безопасности для входящего трафика нажмите кнопку +Добавить.

Создайте правило безопасности, разрешающее порт 80 для группы безопасности приложения asg-web. На странице "Добавление правила безопасности для входящего трафика" введите или выберите следующие сведения:

Настройка	Значение
Оригинал	Оставьте значение по умолчанию Любое.
Диапазоны исходных портов	Оставьте значение по умолчанию для *()**.
Назначение	Выберите Группа безопасности приложений.
Целевые группы безопасности приложений	Выберите asg-web.
Сервис	Оставьте значение по умолчанию Настраиваемое.
Диапазоны портов назначения	Введите 80.
Протокол	Выберите TCP.
Действие	Оставьте значение по умолчанию Разрешить.
Приоритет	Оставьте значение по умолчанию 100.
Имя.	Введите allow-http-web.

Выберите Добавить.

Выполните предыдущие действия со следующей информацией.

Настройка	Значение
Оригинал	Оставьте значение по умолчанию Любое.
Диапазоны исходных портов	Оставьте значение по умолчанию для *()**.
Назначение	Выберите Группа безопасности приложений.
Группа безопасности приложений для назначения	Выберите asg-mgmt.
Сервис	Оставьте значение по умолчанию Настраиваемое.
Диапазоны портов назначения	Введите 8080.
Протокол	Выберите TCP.
Действие	Оставьте значение по умолчанию Разрешить.
Приоритет	Оставьте значение по умолчанию 110.
Имя.	Введите allow-8080-mgmt.

Выберите Добавить.

Создайте правило безопасности с помощью командлета New-AzNetworkSecurityRuleConfig. В следующем примере мы создадим правило, разрешающее входящий трафик из интернета в группу безопасности приложений asg-web через порт 80.

$webAsgParams = @{
    Name = "asg-web"
    ResourceGroupName = "test-rg"
}
$webAsg = Get-AzApplicationSecurityGroup @webAsgParams

$webRuleParams = @{
    Name = "Allow-HTTP-Web"
    Access = "Allow"
    Protocol = "Tcp"
    Direction = "Inbound"
    Priority = 100
    SourceAddressPrefix = "Internet"
    SourcePortRange = "*"
    DestinationApplicationSecurityGroupId = $webAsg.id
    DestinationPortRange = 80
}
$webRule = New-AzNetworkSecurityRuleConfig @webRuleParams

В следующем примере создается правило, разрешающее входящий трафик из Интернета в группу безопасности приложений asg-mgmt через порт 8080:

$mgmtAsgParams = @{
    Name = "asg-mgmt"
    ResourceGroupName = "test-rg"
}
$mgmtAsg = Get-AzApplicationSecurityGroup @mgmtAsgParams

$mgmtRuleParams = @{
    Name = "Allow-8080-Mgmt"
    Access = "Allow"
    Protocol = "Tcp"
    Direction = "Inbound"
    Priority = 110
    SourceAddressPrefix = "Internet"
    SourcePortRange = "*"
    DestinationApplicationSecurityGroupId = $mgmtAsg.id
    DestinationPortRange = 8080
}
$mgmtRule = New-AzNetworkSecurityRuleConfig @mgmtRuleParams

Используйте Get-AzNetworkSecurityGroup для получения существующей группы безопасности сети, а затем добавьте новые правила с оператором += . Наконец, обновите группу безопасности сети с помощью Set-AzNetworkSecurityGroup:

# Retrieve the existing network security group
$nsg = Get-AzNetworkSecurityGroup -Name "nsg-1" -ResourceGroupName "test-rg"

# Add the new rules to the security group
$nsg.SecurityRules += $webRule
$nsg.SecurityRules += $mgmtRule

# Update the network security group with the new rules
Set-AzNetworkSecurityGroup -NetworkSecurityGroup $nsg

Создайте правило безопасности с помощью команды az network nsg rule create. В следующем примере создается правило, которое разрешает входящий трафик из Интернета в группу безопасности веб-приложений asg-web через порт 80.

az network nsg rule create \
  --resource-group test-rg \
  --nsg-name nsg-1 \
  --name Allow-HTTP-Web \
  --access Allow \
  --protocol Tcp \
  --direction Inbound \
  --priority 100 \
  --source-address-prefix Internet \
  --source-port-range "*" \
  --destination-asgs "asg-web" \
  --destination-port-range 80

az network nsg rule create \
  --resource-group test-rg \
  --nsg-name nsg-1 \
  --name Allow-8080-Mgmt \
  --access Allow \
  --protocol Tcp \
  --direction Inbound \
  --priority 110 \
  --source-address-prefix Internet \
  --source-port-range "*" \
  --destination-asgs "asg-mgmt" \
  --destination-port-range 8080

Создание виртуальных машин

Создайте две виртуальные машины в виртуальной сети.

На портале найдите и выберите "Виртуальные машины".
На виртуальных машинах нажмите кнопку +Создать, а затем виртуальную машину.

В подменю Создать виртуальную машину введите или выберите следующую информацию на вкладке Основные сведения:

Настройка	Значение
Сведения о проекте
Подписка	Выберите свою подписку.
Группа ресурсов	Выберите test-rg.
Сведения об экземпляре
Имя виртуальной машины	Введите vm-web.
Область/регион	Выберите (США) Западная часть США 2.
Параметры доступности	Оставьте значение по умолчанию для параметра Избыточность инфраструктуры не требуется.
Тип безопасности	Выберите Стандартное.
Изображение	Выберите Ubuntu Server 24.04 LTS - x64 Gen2.
Экземпляр Azure Spot	Оставьте по умолчанию снятую галочку.
Размер	Выберите размер.
Учетная запись администратора
Тип аутентификации	Выберите Открытый ключ SSH.
Имя пользователя	Введите azureuser.
SSH public key source (Источник открытого ключа SSH)	Выберите Создать новую пару ключей.
Имя пары ключей	Введите vm-web-key.
Правила входящего порта
Выбрать входящие порты	Выберите Отсутствует.

Нажмите кнопку "Далее": диски , а затем " Далее: сеть".

На вкладке Сеть введите или выберите следующие значения параметров.

Настройка	Значение
Сетевой интерфейс
Виртуальная сеть	Выберите vnet-1.
Подсеть	Выберите подсеть-1 (10.0.0.0/24).
Общедоступный IP-адрес	Оставьте значение по умолчанию "Новый общедоступный IP-адрес".
Группа безопасности сети сетевого интерфейса	Выберите Отсутствует.

Перейдите на вкладку Просмотр и создание или нажмите синюю кнопку Просмотр и создание внизу страницы.
Нажмите кнопку создания.
При появлении запроса на создание пары ключей выберите "Скачать закрытый ключ" и создайте ресурс. Закрытый ключ скачан на локальный компьютер. Развертывание виртуальной машины может занять несколько минут.
Повторите предыдущие шаги, чтобы создать вторую виртуальную машину с именем vm-mgmt с именем пары ключей vm-mgmt-key.

Прежде чем создавать виртуальные машины, получите объект виртуальной сети с подсетью с помощью командлета Get-AzVirtualNetwork.

$virtualNetworkParams = @{
    Name = "vnet-1"
    ResourceGroupName = "test-rg"
}
$virtualNetwork = Get-AzVirtualNetwork @virtualNetworkParams

Создайте общедоступный IP-адрес для каждой виртуальной машины с помощью командлета New-AzPublicIpAddress.

$publicIpWebParams = @{
    AllocationMethod = "Static"
    ResourceGroupName = "test-rg"
    Location = "westus2"
    Name = "public-ip-vm-web"
}
$publicIpWeb = New-AzPublicIpAddress @publicIpWebParams

$publicIpMgmtParams = @{
    AllocationMethod = "Static"
    ResourceGroupName = "test-rg"
    Location = "westus2"
    Name = "public-ip-vm-mgmt"
}
$publicIpMgmt = New-AzPublicIpAddress @publicIpMgmtParams

Создайте два сетевых интерфейса с помощью командлета New-AzNetworkInterface и назначьте каждому из них общедоступный IP-адрес. В следующем примере создается сетевой интерфейс, к которому привязывается общедоступный IP-адрес public-ip-vm-web.

$webNicParams = @{
    Location = "westus2"
    Name = "vm-web-nic"
    ResourceGroupName = "test-rg"
    SubnetId = $virtualNetwork.Subnets[0].Id
    PublicIpAddressId = $publicIpWeb.Id
}
$webNic = New-AzNetworkInterface @webNicParams

В следующем примере создается сетевой интерфейс, с ним связывается общедоступный IP-адрес public-ip-vm-mgmt .

$mgmtNicParams = @{
    Location = "westus2"
    Name = "vm-mgmt-nic"
    ResourceGroupName = "test-rg"
    SubnetId = $virtualNetwork.Subnets[0].Id
    PublicIpAddressId = $publicIpMgmt.Id
}
$mgmtNic = New-AzNetworkInterface @mgmtNicParams

Создайте две виртуальные машины в виртуальной сети, чтобы вы могли проверить фильтрацию трафика на более позднем этапе.

Создайте ключи SSH в Azure с помощью New-AzSshKey. В следующем примере создаются ресурсы ключей SSH для каждой виртуальной машины:

# Create SSH key for vm-web
$webSshKeyParams = @{
    ResourceGroupName = "test-rg"
    Name = "vm-web-key"
}
New-AzSshKey @webSshKeyParams

# Create SSH key for vm-mgmt
$mgmtSshKeyParams = @{
    ResourceGroupName = "test-rg"
    Name = "vm-mgmt-key"
}
New-AzSshKey @mgmtSshKeyParams

Создайте конфигурацию виртуальной машины с помощью командлета New-AzVMConfig, затем создайте виртуальную машину с помощью командлета New-AzVM. В следующем примере создается виртуальная машина, которая служит веб-сервером. Чтобы можно было перейти к следующему шагу, параметр -AsJob позволяет создать виртуальную машину в фоновом режиме.

# Get the SSH public key
$sshKey = Get-AzSshKey -Name "vm-web-key" -ResourceGroupName "test-rg"

$webVmConfigParams = @{
    VMName = "vm-web"
    VMSize = "Standard_DS1_V2"
}

$vmImageParams = @{
    PublisherName = "Canonical"
    Offer = "ubuntu-24_04-lts"
    Skus = "server"
    Version = "latest"
}

$webVmConfig = New-AzVMConfig @webVmConfigParams | `
    Set-AzVMOperatingSystem -Linux -ComputerName "vm-web" -Credential (New-Object System.Management.Automation.PSCredential("azureuser", (ConvertTo-SecureString "DummyP@ssw0rd" -AsPlainText -Force))) -DisablePasswordAuthentication | `
    Set-AzVMSourceImage @vmImageParams | `
    Add-AzVMNetworkInterface -Id $webNic.Id | `
    Set-AzVMOSDisk -CreateOption FromImage | `
    Set-AzVMBootDiagnostic -Disable | `
    Add-AzVMSshPublicKey -KeyData $sshKey.publicKey -Path "/home/azureuser/.ssh/authorized_keys"

$webVmParams = @{
    ResourceGroupName = "test-rg"
    Location = "westus2"
    VM = $webVmConfig
}

New-AzVM @webVmParams -AsJob

Создайте виртуальную машину в качестве сервера управления:

# Get the SSH public key
$sshKey = Get-AzSshKey -Name "vm-mgmt-key" -ResourceGroupName "test-rg"

$mgmtVmConfigParams = @{
    VMName = "vm-mgmt"
    VMSize = "Standard_DS1_V2"
}

$vmImageParams = @{
    PublisherName = "Canonical"
    Offer = "ubuntu-24_04-lts"
    Skus = "server"
    Version = "latest"
}

$mgmtVmConfig = New-AzVMConfig @mgmtVmConfigParams | `
    Set-AzVMOperatingSystem -Linux -ComputerName "vm-mgmt" -Credential (New-Object System.Management.Automation.PSCredential("azureuser", (ConvertTo-SecureString "DummyP@ssw0rd" -AsPlainText -Force))) -DisablePasswordAuthentication | `
    Set-AzVMSourceImage @vmImageParams | `
    Add-AzVMNetworkInterface -Id $mgmtNic.Id | `
    Set-AzVMOSDisk -CreateOption FromImage | `
    Set-AzVMBootDiagnostic -Disable | `
    Add-AzVMSshPublicKey -KeyData $sshKey.publicKey -Path "/home/azureuser/.ssh/authorized_keys"

$mgmtVmParams = @{
    ResourceGroupName = "test-rg"
    Location = "westus2"
    VM = $mgmtVmConfig
}

New-AzVM @mgmtVmParams

Создание виртуальной машины занимает несколько минут. Не переходите к следующему шагу, пока Azure не закончит создание виртуальной машины.

Создайте виртуальную машину с помощью команды az vm create. В следующем примере создается виртуальная машина, которая служит веб-сервером. Параметр --nsg "" указан для того, чтобы предотвратить создание в Azure группы безопасности сети по умолчанию для сетевого интерфейса, который Azure создает при создании виртуальной машины. Параметр --generate-ssh-keys приводит к тому, что интерфейс командной строки ищет доступный ключ SSH в ~/.ssh. Если он найден, используется этот ключ. Если нет, он создается и хранится в ~/.ssh:

az vm create \
  --resource-group test-rg \
  --name vm-web \
  --image Ubuntu2404 \
  --vnet-name vnet-1 \
  --subnet subnet-1 \
  --nsg "" \
  --admin-username azureuser \
  --generate-ssh-keys

Создание виртуальной машины занимает несколько минут. После создания виртуальной машины возвращается результат, аналогичный приведенному ниже.

{
  "fqdns": "",
  "id": "/subscriptions/00000000-0000-0000-0000-000000000000/resourceGroups/test-rg/providers/Microsoft.Compute/virtualMachines/vm-web",
  "location": "westus2",
  "macAddress": "00-0D-3A-23-9A-49",
  "powerState": "VM running",
  "privateIpAddress": "10.0.0.4",
  "publicIpAddress": "203.0.113.24",
  "resourceGroup": "test-rg"
}

Создайте виртуальную машину с помощью команды az vm create. В следующем примере создается виртуальная машина, которая служит сервером управления:

az vm create \
  --resource-group test-rg \
  --name vm-mgmt \
  --image Ubuntu2404 \
  --vnet-name vnet-1 \
  --subnet subnet-1 \
  --nsg "" \
  --admin-username azureuser \
  --generate-ssh-keys

Связывание сетевых интерфейсов с группой безопасности приложений

При создании виртуальной машины Azure создает сетевой интерфейс для каждой виртуальной машины и подключает их к виртуальным машинам.

Добавьте сетевой интерфейс для каждой виртуальной машины в одну из созданных ранее групп безопасности приложений:

В поле поиска в верхней части портала введите Виртуальная машина. Выберите виртуальные машины в результатах поиска, а затем выберите vm-web.

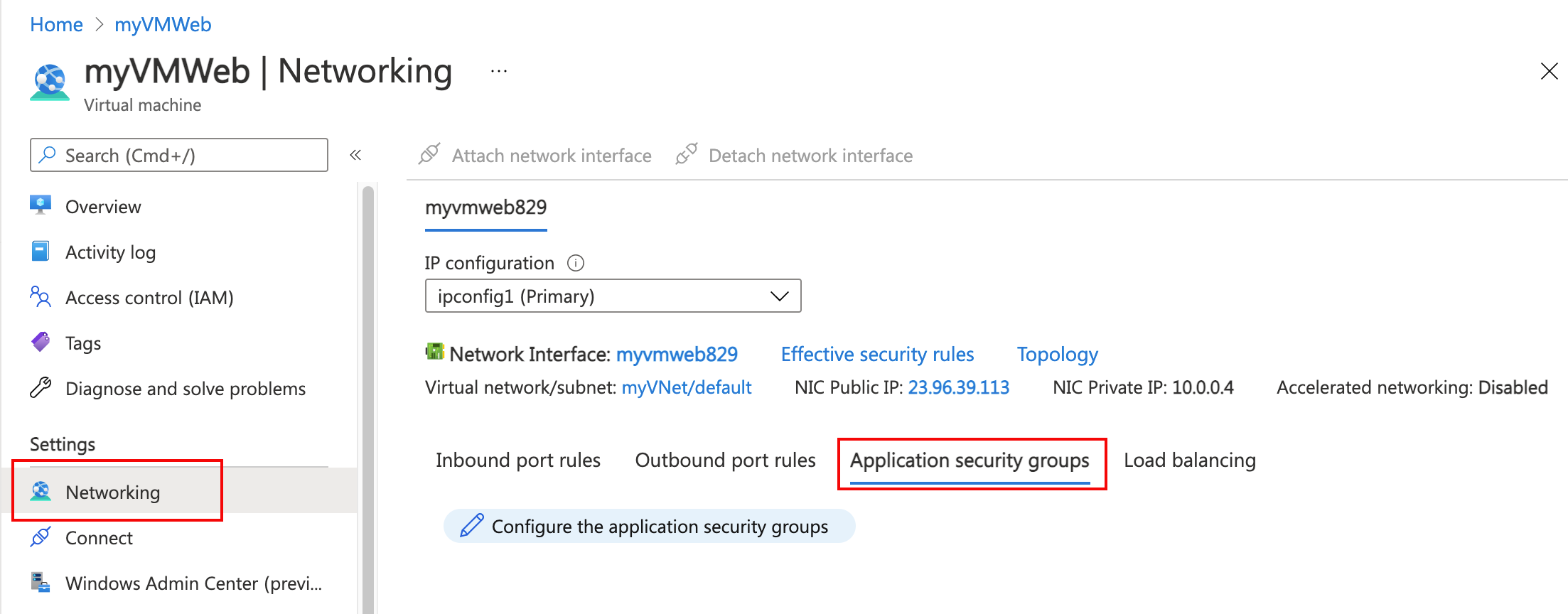

Выберите группы безопасности приложений в разделе Сетевое взаимодействие для vm-web.
Выберите "Добавить группы безопасности приложений", а затем на вкладке "Добавить группы безопасности приложений" выберите asg-web. Наконец, нажмите Добавить.
Повторите предыдущие шаги для vm-mgmt, выбрав asg-mgmt на вкладке "Добавление групп безопасности приложений".

Используйте Get-AzNetworkInterface для получения сетевого интерфейса виртуальной машины, а затем используйте Get-AzApplicationSecurityGroup для получения группы безопасности приложений. Наконец, используйте Set-AzNetworkInterface , чтобы связать группу безопасности приложений с сетевым интерфейсом. В следующем примере группа безопасности приложений asg-web связывается с сетевым интерфейсом vm-web-nic:

$params1 = @{
    Name = "vm-web-nic"
    ResourceGroupName = "test-rg"
}
$nic = Get-AzNetworkInterface @params1

$params2 = @{
    Name = "asg-web"
    ResourceGroupName = "test-rg"
}
$asg = Get-AzApplicationSecurityGroup @params2

$nic.IpConfigurations[0].ApplicationSecurityGroups = @($asg)

$params3 = @{
    NetworkInterface = $nic
}
Set-AzNetworkInterface @params3

Повторите команду, чтобы связать группу безопасности приложений asg-mgmt с сетевым интерфейсом vm-mgmt-nic.

$params1 = @{
    Name = "vm-mgmt-nic"
    ResourceGroupName = "test-rg"
}
$nic = Get-AzNetworkInterface @params1

$params2 = @{
    Name = "asg-mgmt"
    ResourceGroupName = "test-rg"
}
$asg = Get-AzApplicationSecurityGroup @params2

$nic.IpConfigurations[0].ApplicationSecurityGroups = @($asg)

$params3 = @{
    NetworkInterface = $nic
}
Set-AzNetworkInterface @params3

Используйте az network nic update , чтобы связать сетевой интерфейс с группой безопасности приложений. В следующем примере группа безопасности приложений asg-web связывается с сетевым интерфейсом vm-web-nic:

# Retrieve the network interface name associated with the virtual machine
nic_name=$(az vm show --resource-group test-rg --name vm-web --query 'networkProfile.networkInterfaces[0].id' -o tsv | xargs basename)

# Associate the application security group with the network interface
az network nic ip-config update \
    --name ipconfigvm-web \
    --nic-name $nic_name \
    --resource-group test-rg \
    --application-security-groups asg-web

Повторите команду, чтобы связать группу безопасности приложений asg-mgmt с сетевым интерфейсом vm-mgmt-nic.

# Retrieve the network interface name associated with the virtual machine
nic_name=$(az vm show --resource-group test-rg --name vm-mgmt --query 'networkProfile.networkInterfaces[0].id' -o tsv | xargs basename)

# Associate the application security group with the network interface
az network nic ip-config update \
    --name ipconfigvm-mgmt \
    --nic-name $nic_name \
    --resource-group test-rg \
    --application-security-groups asg-mgmt

Тестирование фильтров трафика

В поле поиска в верхней части портала введите Виртуальная машина. В результатах поиска выберите Виртуальные машины.
Выберите vm-web.
Выберите команду "Выполнить" в разделе "Операции ".
Выберите RunShellScript.
В области "Запуск командного скрипта " введите следующие команды:
```
sudo apt-get update -y
sudo apt-get install -y nginx
sudo systemctl enable nginx
sudo systemctl start nginx
```
Выберите Выполнить. Дождитесь успешного завершения скрипта.

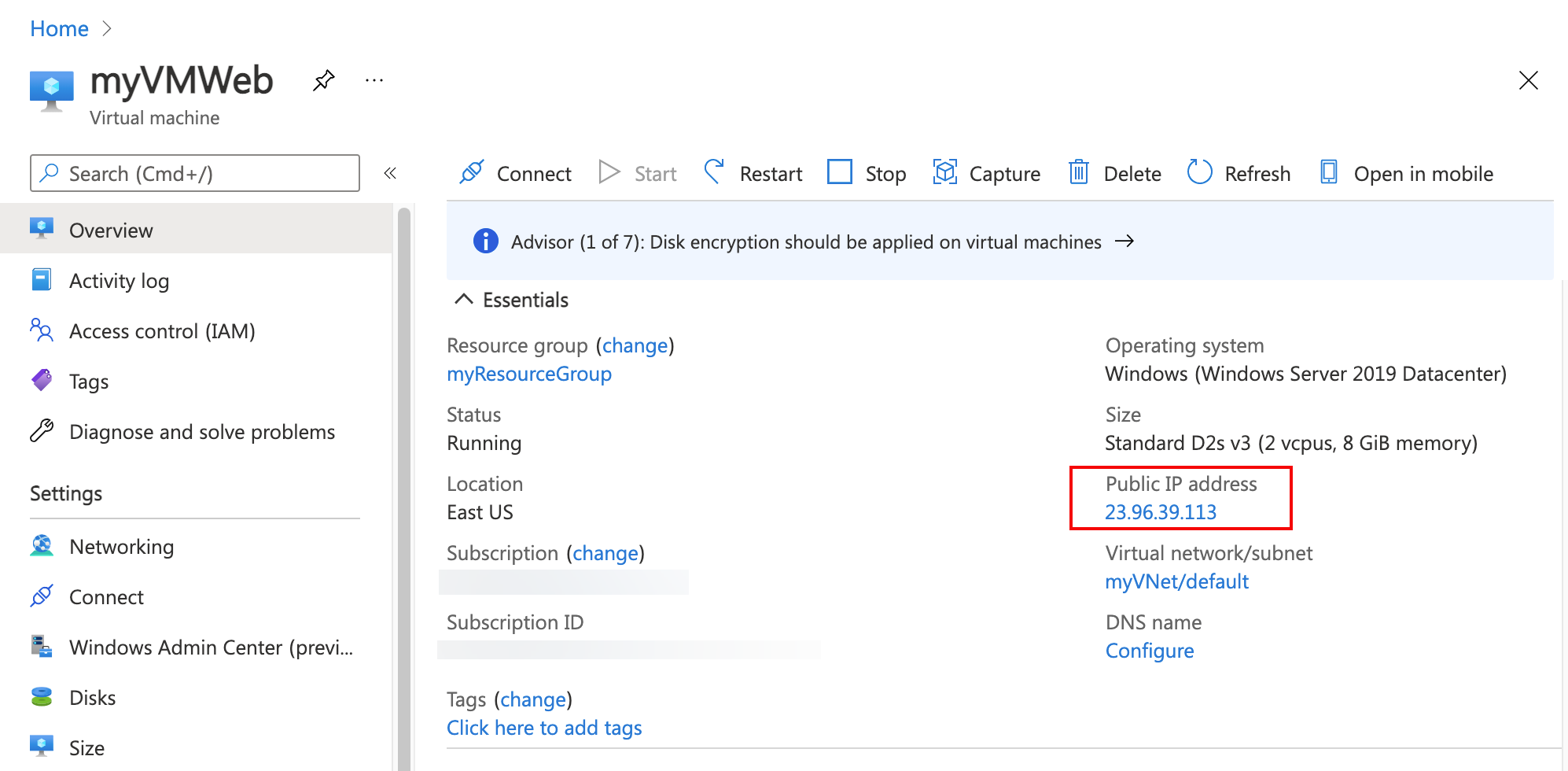

На странице обзора vm-web обратите внимание на общедоступный IP-адрес вашей виртуальной машины.
Чтобы убедиться, что вы можете получить доступ к vm-web веб-серверу из Интернета через порт 80, откройте интернет-браузер на компьютере и откройте страницу http://<public-ip-address-from-previous-step>.

Отображается стандартная страница nginx, так как входящий трафик из Интернета в группу безопасности asg-web разрешен через порт 80.

Сетевой интерфейс, подключенный к vm-web, связан с группой безопасности приложения asg-web и позволяет подключение.
Попробуйте получить доступ к vm-web на порту 443, открыв https://<public-ip-address-vm-web> в вашем браузере. Подключение завершается сбоем или истекает время ожидания, так как правило безопасности для asg-web не разрешает входящие соединения на порт 443 из Интернета.
Теперь настройте vm-mgmt с nginx на порте 8080. Выберите vm-mgmt на странице "Виртуальные машины ".
Выберите команду "Выполнить" в разделе "Операции ".
Выберите RunShellScript.

В области скрипта запуска команд введите следующие команды, чтобы установить nginx на порте 8080:

sudo apt-get update -y
sudo apt-get install -y nginx

# Configure nginx to listen on port 8080
sudo tee /etc/nginx/sites-available/default > /dev/null <<EOF
server {
    listen 8080 default_server;
    listen [::]:8080 default_server;
    root /var/www/html;
    index index.html index.htm index.nginx-debian.html;
    server_name _;
    location / {
        try_files \$uri \$uri/ =404;
    }
}
EOF

sudo systemctl restart nginx

Выберите Выполнить. Дождитесь успешного завершения скрипта.
На странице обзораvm-mgmt обратите внимание на общедоступный IP-адрес виртуальной машины.
Чтобы убедиться, что вы можете получить доступ к веб-серверу vm-mgmt из Интернета через порт 8080, откройте интернет-браузер на компьютере и перейдите к http://<public-ip-address-vm-mgmt>:8080ней.

Вы видите страницу nginx по умолчанию, так как входящий трафик из Интернета в группу безопасности приложений asg-mgmt разрешен через порт 8080.
Попробуйте получить доступ к vm-mgmt через порт 80, введя адрес в адресной строке вашего браузера http://<public-ip-address-vm-mgmt>. Подключение завершается сбоем или истекает, потому что ни одно правило безопасности не разрешает доступ к порту 80 в группу безопасности приложений asg-mgmt.

Сетевой интерфейс, подключенный к vm-web, связан с группой безопасности приложения asg-web и позволяет подключение.

Установите nginx на vm-web с помощью Invoke-AzVMRunCommand:

$webInstallParams = @{
    ResourceGroupName = "test-rg"
    VMName = "vm-web"
    CommandId = "RunShellScript"
    ScriptString = @"
sudo apt-get update -y
sudo apt-get install -y nginx
sudo systemctl enable nginx
sudo systemctl start nginx
"@
}
Invoke-AzVMRunCommand @webInstallParams

Выполнение команды может занять несколько минут. После завершения проверьте веб-доступ на виртуальной машине vm-web.

Получите общедоступный IP-адрес vm-web:

$webIPParams = @{
    Name = "public-ip-vm-web"
    ResourceGroupName = "test-rg"
}
$webIP = Get-AzPublicIpAddress @webIPParams
Write-Host "vm-web IP: $($webIP.IpAddress)"

Чтобы убедиться, что вы можете получить доступ к веб-серверу vm-web из Интернета через порт 80, откройте интернет-браузер на своем компьютере и перейдите на веб-страницу http://<vm-web-ip-address>.

Вы видите страницу по умолчанию nginx, так как входящий трафик из Интернета в группу безопасности веб-приложений asg проходит через порт 80. Сетевой интерфейс, подключенный к виртуальной машине vm-web , находится в этой группе.

Попробуйте получить доступ к vm-web по порту 443, открыв в браузере https://<vm-web-ip-address>. Подключение завершается сбоем или истекает время ожидания, так как правило безопасности для asg-web не разрешает входящие подключения по порту 443 из Интернета.

Теперь установите nginx на порт 8080 на vm-mgmt:

$mgmtInstallParams = @{
    ResourceGroupName = "test-rg"
    VMName = "vm-mgmt"
    CommandId = "RunShellScript"
    ScriptString = @"
sudo apt-get update -y
sudo apt-get install -y nginx

# Configure nginx to listen on port 8080
sudo tee /etc/nginx/sites-available/default > /dev/null <<'EOF'
server {
    listen 8080 default_server;
    listen [::]:8080 default_server;
    root /var/www/html;
    index index.html index.htm index.nginx-debian.html;
    server_name _;
    location / {
        try_files \$uri \$uri/ =404;
    }
}
EOF

sudo systemctl restart nginx
"@
}
Invoke-AzVMRunCommand @mgmtInstallParams

Получите общедоступный IP-адрес vm-mgmt:

$mgmtIPParams = @{
    Name = "public-ip-vm-mgmt"
    ResourceGroupName = "test-rg"
}
$mgmtIP = Get-AzPublicIpAddress @mgmtIPParams
Write-Host "vm-mgmt IP: $($mgmtIP.IpAddress)"

Чтобы убедиться, что вы можете получить доступ к веб-серверу vm-mgmt из Интернета через порт 8080, откройте интернет-браузер на компьютере и перейдите к http://<vm-mgmt-ip-address>:8080ней.

Вы видите страницу nginx по умолчанию, так как входящий трафик из Интернета в группу безопасности приложений asg-mgmt разрешен через порт 8080.

Попробуйте получить доступ к vm-mgmt через порт 80, введя http://<vm-mgmt-ip-address> в адресной строке вашего браузера. Подключение завершается сбоем или истекает, потому что ни одно правило безопасности не разрешает доступ к порту 80 в группу безопасности приложений asg-mgmt.

Установите nginx на vm-web с помощью az vm run-command invoke:

az vm run-command invoke \
  --resource-group test-rg \
  --name vm-web \
  --command-id RunShellScript \
  --scripts "sudo apt-get update -y && sudo apt-get install -y nginx && sudo systemctl enable nginx && sudo systemctl start nginx"

Получите общедоступный IP-адрес для vm-web.

webIP=$(az vm show --show-details --resource-group test-rg --name vm-web --query publicIps --output tsv)
echo "vm-web IP: $webIP"

Чтобы убедиться, что вы можете получить доступ к веб-серверу vm-web из Интернета через порт 80, используйте curl:

curl http://$webIP

Подключение завершается успешно, так как asg-web, группа безопасности, в которой находится сетевой интерфейс, подключенный к виртуальной машине vm-web, разрешает входящий трафик на порт 80 из Интернета.

Попробуйте получить доступ к vm-web через порт 443:

curl -k https://$webIP

Подключение завершается сбоем или истекает, так как правило безопасности для asg-web не разрешает входящий порт 443 из Интернета.

Теперь установите nginx на порт 8080 на vm-mgmt:

az vm run-command invoke \
  --resource-group test-rg \
  --name vm-mgmt \
  --command-id RunShellScript \
  --scripts "sudo apt-get update -y && \
sudo apt-get install -y nginx && \
sudo bash -c 'cat > /etc/nginx/sites-available/default <<EOF
server {
    listen 8080 default_server;
    listen [::]:8080 default_server;
    root /var/www/html;
    index index.html index.htm index.nginx-debian.html;
    server_name _;
    location / {
        try_files \\\$uri \\\$uri/ =404;
    }
}
EOF' && \
sudo systemctl restart nginx"

Получите общедоступный IP-адрес vm-mgmt:

mgmtIP=$(az vm show --show-details --resource-group test-rg --name vm-mgmt --query publicIps --output tsv)
echo "vm-mgmt IP: $mgmtIP"

Чтобы убедиться, что вы можете получить доступ к веб-серверу vm-mgmt из Интернета через порт 8080, используйте curl:

curl http://$mgmtIP:8080

Подключение выполнено успешно, так как входящий трафик из Интернета в группу безопасности приложений asg-mgmt разрешен через порт 8080.

Попробуйте получить доступ к vm-mgmt через порт 80:

curl http://$mgmtIP

Подключение завершается сбоем или истекает, потому что ни одно правило безопасности не разрешает доступ к порту 80 в группу безопасности приложений asg-mgmt.

Завершив использование созданных ресурсов, можно удалить группу ресурсов и все ее ресурсы.

Войдите на портал Azure; найдите в поиске и выберите Группы ресурсов.
На странице групп ресурсов выберите группу ресурсов test-rg.
На странице test-rg выберите "Удалить группу ресурсов".
Введите test-rg в поле Ввод имени группы ресурсов, чтобы подтвердить удаление, а затем нажмите кнопку "Удалить".

Вы можете удалить ненужную группу ресурсов и все содержащиеся в ней ресурсы с помощью командлета Remove-AzResourceGroup:

$params = @{
    Name = "test-rg"
    Force = $true
}
Remove-AzResourceGroup @params

Вы можете удалить ненужную группу ресурсов и все содержащиеся в ней ресурсы, выполнив команду az group delete.

az group delete \
    --name test-rg \
    --yes \
    --no-wait

Следующие шаги

Изучив это руководство, вы:

Создали группу безопасности сети и связали ее с подсетью виртуальной сети.
Созданы группы безопасности приложений для веб-трафика и трафика управления.
Создали две виртуальные машины Linux с проверкой подлинности ключа SSH и связали их сетевые интерфейсы с группами безопасности приложений.
Установлены веб-серверы nginx на обеих виртуальных машинах с разными конфигурациями портов.
Протестирована фильтрация сети группы безопасности приложений, показав, что vm-web разрешает порт 80 (HTTP), но запрещает порт 443, а vm-mgmt разрешает порт 8080, но запрещает порт 80 (HTTP).

Дополнительные сведения о группах безопасности сети см. в статьях Безопасность сети и Create, change, or delete a network security group (Создание, изменение или удаление группы безопасности сети).

Azure маршрутизирует трафик между подсетями по умолчанию. Вместо этого можно выбрать маршрутизацию трафика между подсетями через виртуальную машину, выступая в качестве брандмауэра, например.

Чтобы изучить, как создать таблицу маршрутов, перейдите к следующему учебнику.

Создание таблицы маршрутов

Обратная связь

Были ли сведения на этой странице полезными?

Last updated on 2026-02-03
