Мониторинг маршрутов BGP VPN типа "сеть — сеть" с помощью панели мониторинга BGP

Эта статья поможет вам отслеживать сведения о BGP VPN типа "сеть — сеть" Виртуальной глобальной сети с помощью панели мониторинга BGP. С помощью панели мониторинга BGP можно отслеживать одноранговые узлы BGP, объявленные маршруты и изученные маршруты. Панель мониторинга BGP доступна для VPN типа "сеть — сеть", настроенных для использования BGP. Доступ к панели мониторинга BGP можно получить на странице сайта, который требуется отслеживать.

Панель мониторинга BGP

Ниже описано, как перейти к сайту и открыть панель мониторинга BGP.

1. Перейдите к портал Azure -> ваш Виртуальная глобальная сеть.
2. На Виртуальная глобальная сеть в области слева в разделе "Подключение" щелкните VPN-сайты. На странице VPN-сайтов вы увидите сайты, подключенные к Виртуальная глобальная сеть.
3. Выберите сайт, который нужно просмотреть.
4. На странице сайта в разделе "Подключение" щелкните панель мониторинга BGP.

Одноранговые узлы BGP

1. Чтобы открыть страницу "Одноранговые узлы BGP", перейдите на панель мониторинга BGP.

2. Страница Одноранговые узлы BGP — это основное представление, которое отображается при открытии панели мониторинга BGP.

3. На странице Одноранговые узлы BGP доступны следующие значения:

   значение	Описание
   Адрес однорангового узла	Адрес BGP удаленного подключения.
   Локальный адрес	Адрес BGP центра Виртуальная глобальная сеть.
   Экземпляр шлюза	Экземпляр центра Виртуальная глобальная сеть.
   ASN	Номер автономной системы.
   Состояние	Текущее состояние однорангового узла. Доступные состояния: подключение, подключение, подключение
   Длительность подключения	Продолжительность подключения однорангового узла. ЧЧ:ММ:СС
   Количество полученных маршрутов	Количество маршрутов, полученных удаленным сайтом.
   Отправлено сообщений	Количество сообщений, отправленных на удаленный сайт.
   Количество полученных сообщений	Количество сообщений, полученных с удаленного сайта.

Объявленные маршруты

Страница Объявленные маршруты содержит маршруты, которые объявляются удаленным сайтам.

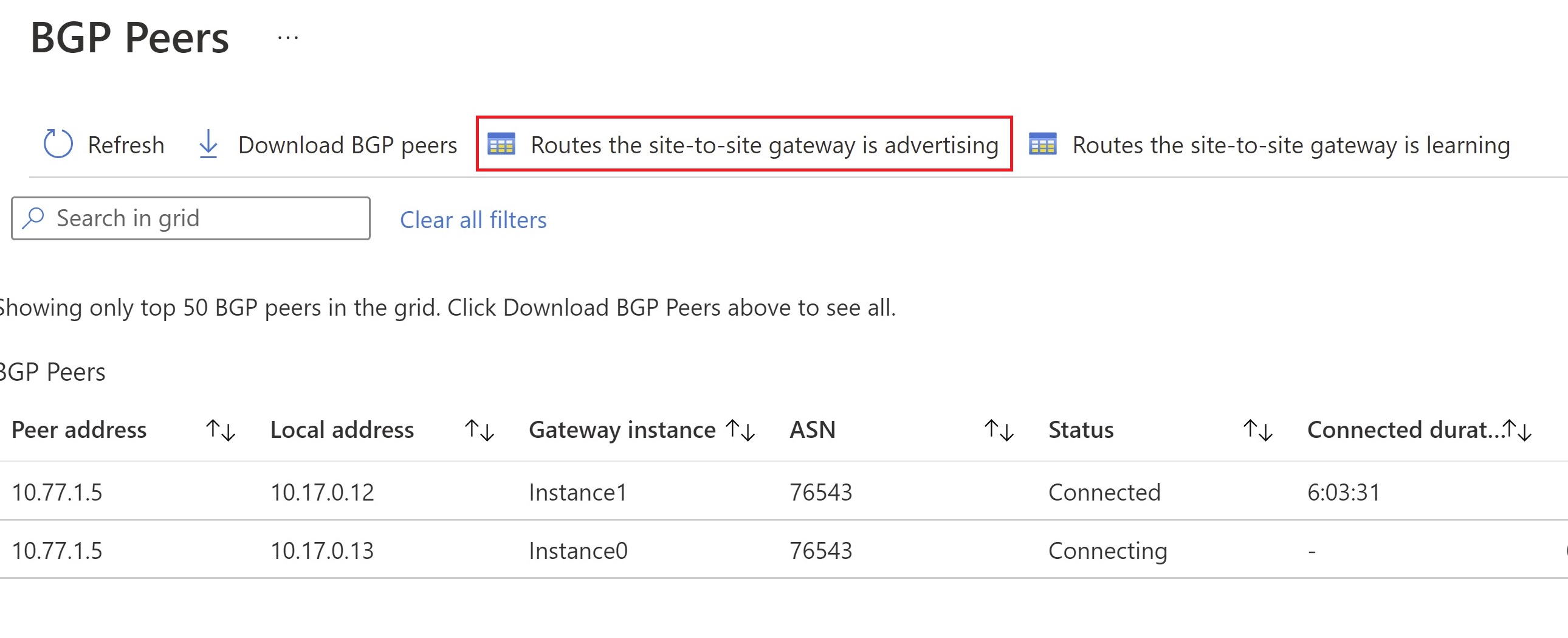

1. На странице Одноранговые узлы BGP щелкните Маршруты, объявленные шлюзом "сайт —сайт", чтобы отобразить страницу Объявленные маршруты.



2. На странице Объявленные маршруты можно просмотреть первые 50 маршрутов BGP. Чтобы просмотреть все маршруты, нажмите кнопку Скачать объявленные маршруты.

3. На странице Объявленные маршруты доступны следующие значения:

   значение	Описание
   Network	Префикс объявляемого адреса.
   Имя связи	Имя ссылки.
   Локальный адрес	Адрес BGP центра Виртуальная глобальная сеть.
   Следующий прыжок	Адрес следующего прыжка для префикса.
   Путь АС	Атрибут пути BGP AS.

Полученные маршруты

На странице Изученные маршруты отображаются изученные маршруты.

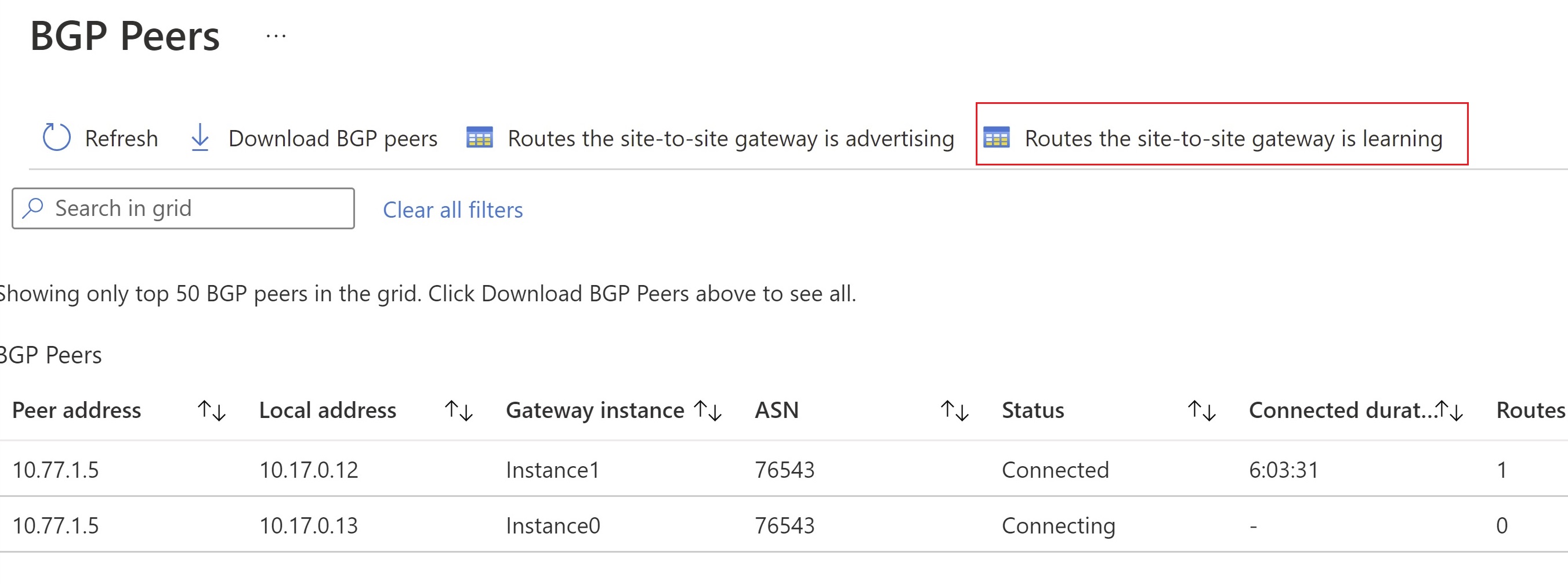

1. На странице Одноранговые узлы BGP щелкните Маршруты, изученные шлюзом "сайт —сайт", чтобы отобразить страницу Изученные маршруты.



2. На странице Изученные маршруты можно просмотреть первые 50 маршрутов BGP. Чтобы просмотреть все маршруты, нажмите кнопку Скачать изученные маршруты.

3. На странице Изученные маршруты доступны следующие значения:

   значение	Описание
   Network	Префикс объявляемого адреса.
   Имя связи	Имя ссылки.
   Локальный адрес	Адрес BGP центра Виртуальная глобальная сеть.
   Исходный узел	Адрес, по которому изучаются маршруты.
   Путь АС	Атрибут пути BGP AS.

Следующие шаги

Дополнительные сведения о мониторинге см. в статье Мониторинг Виртуальной глобальной сети Azure.
