Краткое руководство по Surface Hub 3

  • Статья
  • Применяется к:
    Surface Hub 3

Распаковка Surface Hub 3

  1. Используйте дескрипторы на каждой стороне поля, чтобы переместить его в место, в котором вы настроите его.
  2. Перед открытием удалите зажимы (4) на передней и задней панели, а затем поднимите верхнюю часть коробки с помощью маркеров.
  3. В базе Surface Hub 3 откройте коробку аксессуаров, содержащую руководство по настройке, ручку Surface Hub, интеллектуальную камеру Surface Hub и кабель питания.
  4. На задней стороне Surface Hub 3 есть инструкция, показывающая, куда подключить крепление оборудования. Установите их на месте и удалите метку.

Дополнительные сведения о распаковки и настройке см. в этом видео.

Установка и настройка пера

  1. Прикрепите ручку Surface Hub магнитным образом к предпочитаемой стороне устройства. Ручка Surface Hub готова к использованию. Чтобы заменить батарею AAA, стяните верхнюю кнопку и вставьте батарею, как показано ниже. Индикатор станет красным при низком заряде батареи

Схема компонентов ручки Surface Hub.

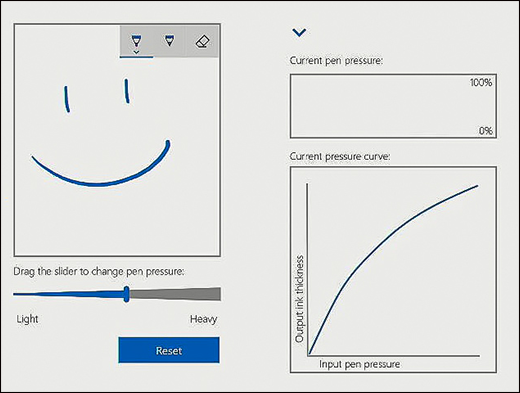

  1. Чтобы настроить давление пера, откройте приложение Surface на Surface Hub 3, выберите Перо и настройте ползунок.

Схема, на которую показано, как настроить давление пера.

Установка камеры

Снимите объектив с камеры и подключите его к порту USB-C в верхней части Surface Hub 3.

Запуск Surface Hub 3

  1. Вставьте кабель питания в заднюю часть устройства и подключите его к розетке питания. Запустите кабель через все кабельные направляющие в монтажном решении и снимите снимок экрана.
  2. Чтобы начать, нажмите кнопку питания в правом нижнем углу.

Схема клавиатуры с кнопками источника, громкости и питания.
