Обзор док-станции Surface USB4

  • Применяется к: Windows 10, Windows 11

Surface USB4 Dock — это стационарная док-станция с компактным и стильным дизайном, которая позволяет упорядочить рабочий стол. Док-станция Surface USB4 позволяет подключать и питать устройства и аксессуары с помощью 65-ваттного источника питания, обеспечивая максимальную производительность в течение рабочего дня.

  • Сверхбыстрое подключение: Получите передачу данных со скоростью 40 Гбит/с через USB4, что в четыре раза быстрее, чем USB 3.2.
  • Подача питания: в комплекте блок питания мощностью 100 Вт, обеспечивающий сквозную зарядку 65 Вт для ноутбуков и зарядки аксессуаров.
  • Поддержка двух экранов: поддерживает до двух мониторов 4K с выходом HDMI или USB-C, улучшая многозадачность. Кроме того, добавлена поддержка одного монитора 8K с частотой 30 Гц через USB-C.
  • Надежное подключение Ethernet: поддержка Gigabit Ethernet, обеспечивающая быстрое и надежное сетевое подключение.
  • Основные функции коммерческого управления: Оснащен основными функциями, такими как загрузка PXE,1 WMI и транзит адресов контроля доступа мультимедиа (MAC) 2 для оптимизации ИТ-операций.
  • Универсальная совместимость: предназначен для работы с устройствами Surface3 и совместим со многими устройствами USB-C, USB4 и Thunderbolt 4.
  • Компактный и легкий: док-станция USB4 весом 206 граммов (7,2 унции) оснащена тактильными индикаторами для упрощения навигации по портам.
  • Мы заботимся об устойчивом развитии: Содержит больше переработанных материалов, чем любой предыдущий набор Surface Dock, в том числе 100% переработанного олова, 100% переработанного золота и 50% переработанного пластика. 4

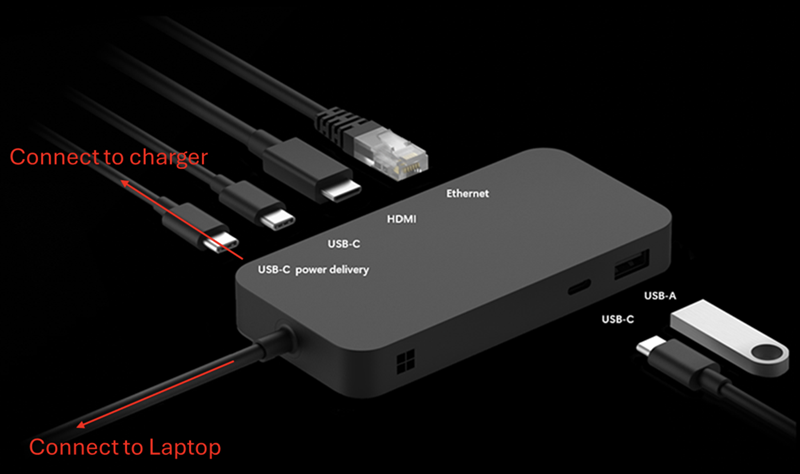

Снимок экрана: док-станция USB4.

Управляемость & безопасность

Док-станция Surface USB4 поставляется со следующими функциями управления и безопасности:

  • Обновления встроенного ПО через клиентский компонент Центра обновления Windows: Поддерживайте док-станцию в актуальном состоянии с помощью автоматических обновлений или скачиваемых пакетов драйверов и встроенного ПО.
  • Сквозная передача MAC-адресов: поддерживайте согласованную сетевую идентичность на разных док-станциях для удобного управления в общих рабочих пространствах. 2
  • Пробуждение по локальной сети (WOL)5 из Modern Standby: ИТ-администраторы могут удаленно пробуждать устройства, подключенные к док-станции Surface USB4, и автоматизировать задачи управления.
    • Surface USB4 Dock не поддерживает WOL с транзитом MAC-адресов для устройства.
    • Альтернативные пути WOL включают использование режима ожидания с подключением (Modern Standby) вместо WOL из S4/S5 или настройку док-станции для сквозной передачи MAC-адресов вместо MAC-адреса устройства.
  • Загрузка PXE: ИТ-администраторы могут развертывать операционные системы, устранять неполадки и управлять большим количеством устройств в сети. 1
  • Инструментарий управления Windows (WMI): ИТ-администраторы могут удаленно отслеживать и управлять последними версиями встроенного ПО, параметрами политик и связанными данными на стыковочном узле Surface USB4 Dock и других док-станциях Surface. Дополнительные сведения см. в статье Управление док-станцией Surface с помощью WMI.
  • Централизованная поддержка и гарантийное обслуживание: ИТ-администраторы могут получить доступ к прямой поддержке с портала управления Surface или портала поддержки Surface.

Совместимость

Док-станция Surface USB4 Dock оптимизирована для большого количества устройств с поддержкой USB-C/USB4/Thunderbolt 4,3 включая следующие устройства Surface:

  • Surface Laptop 8th Edition (на базе Snapdragon)
  • Surface Pro 12th Edition (на базе Snapdragon)
  • Surface Pro для бизнеса 12-й выпуск (Intel)
  • Surface Laptop для бизнеса 8-го выпуска (Intel)
  • Surface Laptop 5G для бизнеса, 7-е издание (Intel)
  • Surface Laptop для бизнеса 7-го выпуска (Intel)
  • Surface Pro для бизнеса 11-й выпуск (Intel)
  • Surface Laptop 7-го выпуска (на базе Snapdragon)
  • Surface Pro с 5G 11-го выпуска (на базе Snapdragon)
  • Surface Pro 11th Edition (на базе Snapdragon)
  • Surface Pro 10 с 5G
  • Surface Pro 10
  • Surface Laptop 6
  • Surface Pro 9 (Intel)
  • Surface Pro 8

Док-станция Surface USB4 совместима со следующими устройствами Surface для бизнеса с портами USB-C3 :

  • Surface Laptop для бизнеса 13 дюймов, 2-е издание (на базе Snapdragon)
  • Surface Pro для бизнеса, 12 дюймов, 2-е издание
  • Surface Laptop для бизнеса 13 дюймов, 1-е издание (Intel)
  • Surface Laptop для бизнеса 13 дюймов, 1-е издание (на базе Snapdragon)
  • Surface Pro для бизнеса, 12 дюймов, 1-е издание
  • Surface Pro 9 с 5G (SQ3)
  • Surface Pro 7 и более поздние версии
  • Surface Pro X (все поколения)
  • Surface Laptop 3 и более поздние версии
  • Surface Laptop Studio (все поколения)
  • Surface Laptop Go (все поколения)
  • Surface Laptop SE
  • Surface Go (всех поколений)
  • Surface Book 2 и более поздние версии

Примечание.

Разъем USB-C/USB 3.2 6 поддерживает один внешний дисплей с разрешением до 4K и частотой 60 Гц (если поддерживается устройством и дисплеем). Или вы можете последовательно подключить больше мониторов.

Полный список совместимых устройств и подробные сведения см. на странице "USB-C и быстрая зарядка для Surface ".

Совет

Док-станцию Surface USB4 можно подключить к любому хост-компьютеру с портом USB4/Thunderbolt 4. Полная поддержка корпоративных функций управления и безопасности доступна только для устройств Surface. Автоматическое обновление встроенного ПО через клиентский компонент Центра обновления Windows работает только на компьютерах с Windows.

Подключения

Док-станция Surface USB4 оснащена универсальными портами для поддержки современных рабочих процессов:

  • Один фронтальный разъем USB-A (USB 3.2 Gen 2, 7,5 Вт)
  • Один фронтальный разъем USB-C (USB4 Gen 3, совместим с Thunderbolt 4, включен видео, 7,5 Вт)
  • Один задний разъем USB-C (USB4 Gen 3, совместим с Thunderbolt 4, включен видео, 7,5 Вт)
  • Один разъем HDMI 2.1, фронт на задней панели
  • Один разъем USB-C на задней панели только для блока питания
  • Один порт Ethernet (1 Гбит/с)
  • Поддержка замков безопасности (совместимые с Kensington)

Sustainability

Приверженность корпорации Майкрософт принципам устойчивого развития отражена в док-станции Surface USB4 Dock:

  • Переработанные материалы: Содержит не менее 55,2% переработанного содержимого. Док-станция Surface USB4 содержит больше переработанных материалов, чем любая предыдущая док-станция Surface, в том числе 100% переработанного олова, 100% переработанного золота и 50% переработанного пластика. 4
  • Продуманная упаковка: 77% переработанной коммерческой упаковки из древесного волокна.
  • Безуглеродное электричество: для достижения цели корпорации Майкрософт по 100 % безуглеродного производства электроэнергии к 2030 году 40 % наших ключевых поставщиков устройств перешли на CFE в 2024 году.
  • Доставка электромобилей: В 2024 году мы расширили возможности загрузки электромобилей, чтобы охватить оба наших распределительных центра в США, что позволило доставлять полные грузовики в радиусе 100 миль от распределительных центров с помощью электромобиля.
  • Sustainability цели: Поддержать обещание корпорации Майкрософт быть углеродно-отрицательными, положительно относиться к воде и достичь нулевого уровня отходов к 2030 году. Подробнее о Microsoft Surface Sustainability.

Сравнение док-станций Surface

Функция Surface USB4 Dock Док-станция Surface Thunderbolt 4 Surface USB-C Travel Hub Surface Dock 2
Тип Полноценная стационарная док-станция Наиболее полнофункциональная док-станция Портативный концентратор Устаревшая док-станция
Функции управляемости Загрузка PXE,1 WMI, пробуждение по локальной сети5 Загрузка PXE, SEMM, WMI Нет SEMM, WMI, централизованное обновление
Подключение к узлу USB-C/USB4 USB-C/USB4 USB-C Surface Connect
Порты USB-A 1 3 1 2
Порты USB-C 2 3 1 2
HDMI 1 Нет 1 Нет
Ethernet 1 Гбит/с 2,5 Гбит/с 1 Гбит/с 1 Гбит/с
Транзит питания 65 Вт 96 Вт Нет 199 Вт
Поддержка монитора Двойное разрешение 4K @ 60 Гц Двойное разрешение 4K @ 60 Гц Один монитор Двойное разрешение 4K @ 60 Гц
Предназначено для Устройства USB-C / USB4 Производительность устройств USB-C Универсальные устройства USB-C Устройства Surface с подключением
Функции управляемости
Пробуждение по локальной сети5 из Modern Standby Да Да Нет Да
Пробуждение при включении питания Да Да Нет Да
Пробуждение по локальной сети из спящих режимов S4/S5 Нет Да Нет Нет
Загрузка сетевого PXE1 Да Да Да Да
Управление доступом узла SEMM Нет Да Нет Нет
Контроль доступа к портам SEMM Нет Да Нет Нет
Поддержка обслуживания Клиентский компонент Центра обновления Windows, приложение Surface или MSI Клиентский компонент Центра обновления Windows, приложение Surface или MSI Клиентский компонент Центра обновления Windows или MSI MSI

Подключение нескольких мониторов к устройствам

Стыковочный узел Surface USB4 Dock поддерживает два монитора с разрешением 4K с частотой 60 Гц через порты USB-C или HDMI 2.1 или один монитор с разрешением 8K со скоростью 30 Гц при подключении через USB-C. Док-станция Surface USB4 позволяет расширить визуальное рабочее пространство при одновременной работе на трех экранах. Для поддержки двух мониторов 4K на устройстве требуется порт USB4/Thunderbolt 4.

Последовательное подключение дополнительных мониторов

Вы можете последовательно подключить до восьми мониторов, подключив серию устройств отображения с проводным подключением от монитора к монитору в серии. Не подключайте каждый монитор напрямую к док-станции Surface USB4 Dock.

Для последовательного подключения мониторов требуется два или более мониторов, поддерживающих по крайней мере DisplayPort 1.2 и транспорт Multi-Stream (MST). Дисплеи, которые работают как среднее звено в цепочке, должны включать выходные порты DisplayPort и входные порты. Вам также необходима видеокарта или графический карт (GPU) на компьютере, поддерживающий DisplayPort 1.2 и MST.

Примечание.

Разрешение и частота обновления снижаются при последовательном подключении двух или более мониторов.

Чтобы подключить компьютер к нескольким мониторам с помощью DisplayPort MST, выполните следующие действия.

  1. Подключите компьютер к разъему DisplayPort-In на первом мониторе.
  2. Подключите разъем DisplayPort-Out на первом мониторе к разъему DisplayPort-In на втором мониторе. Чтобы последовательно подключить более двух мониторов, выполните аналогичную последовательность: первый монитор подключается ко второму, второй монитор подключается к третьему и т. д.
  3. Используйте экранное меню. Чтобы включить DisplayPort 1.2, ознакомьтесь с руководством пользователя вашего монитора.

Разместить заказ

Приложение. Технические характеристики док-станции Surface USB4

Размеры 4,72 x 2,36 x 0,59 дюйма (120 x 60 x 15 мм)
Насыщенность 206 г
Подключения - Источник питания мощностью 100 Вт (сквозная мощность до 65 Вт). В комплекте поставляется блок питания мощностью 100 Вт (отдельно не продается).
- Левый кабель USB-C / USB4 (80 см) с двумя светодиодными индикаторами, которые подтверждают, что устройство Surface подключено к док-станции и заряжается.
- USB4 поддерживает: зарядку, двойной дисплей, передачу данных до 40 Гбит/с.
- Один фронтальный разъем USB-A (USB 3.2 Gen 2, 7,5 Вт)
- Один фронтальный разъем USB-C (USB4 Gen 3, совместим с Thunderbolt 4, видеодисплей включен, 7,5 Вт)
- Один задний разъем USB-C (USB4 Gen 3, совместим с Thunderbolt 4, видеодисплей включен, 7,5 Вт)
- Один задний HDMI 2.1.
- Один разъем USB-C на задней панели только для блока питания.
- Один Ethernet (1 Гбит/с)
- Поддержка замков безопасности (совместимые с Kensington)
Комплект поставки - Док-станция Microsoft Surface USB4
- Блок питания USB-C мощностью 100 Вт
Управляемость (только коммерческая версия) Для поддерживаемых хост-устройств:

- Транзит адресов контроля доступа мультимедиа (MAC)2
- Обновление встроенного ПО с помощью клиентского компонента Центра обновления Windows и приложения Surface
- Пробуждение по локальной сети из Modern Standby
Специальные возможности Тактильные индикаторы для удобной идентификации портов
Sustainability Док-станция Surface USB4 разработана с учетом принципов устойчивого развития

Sustainability в цепочке поставок
- Наша цепочка поставок устройств переходит на 100 % безуглеродную электроэнергию для производства, связанного с Microsoft.
- По меньшей мере 89 ключевых поставщиков устройств перешли на безуглеродную электроэнергию, и еще больше находятся в процессе разработки.
- Чтобы достичь нашей цели по 100% безуглеродной электроэнергии к 2030 году, 40% ключевых поставщиков устройств перешли на CFE в 2024 году, расширив использование CFE до 392 тыс. МВтч и избежав выбросов 232 тыс. тонн CO2-экв.

Доставка электромобилей
- В 2024 году мы расширили возможности электромобилей с загрузкой грузовиков, чтобы охватить оба наших распределительных центра в США.

Больше переработанных материалов
- Док-станция Surface USB4 содержит больше переработанных материалов, чем любая предыдущая док-станция Surface, в том числе 100% переработанного олова, 100% переработанного золота и 50% переработанного пластика. 4

Корпорация Майкрософт поставила перед собой цель достичь отрицательного уровня выбросов углерода и воды, а также свести к нулю уровень отходов к 2030 году. Подробнее о том, как мы разрабатываем устройства с учетом принципов устойчивого развития Microsoft Surface Sustainability
Гарантия7 Ограниченная гарантия сроком на один год

Ссылки

  1. Для загрузки сетевого PXE требуется последнее обновление UEFI на главных устройствах, которое в настоящее время доступно для устройств на базе Intel, с последующим обновлением, запланированным для устройств на основе Arm. Дополнительные сведения см. в статье "Использование UEFI Surface" — служба поддержки Майкрософт.
  2. Сквозная передача MAC-адресов доступна на следующих главных устройствах: Surface Go 4, Surface Laptop Go 3, Surface Laptop Studio 2, Surface Laptop 6 для бизнеса, Surface Pro 10 для бизнеса, Surface Pro 11th Edition (процессоры Snapdragon и Intel), Surface Laptop 7th Edition (процессоры Snapdragon и Intel), Surface Pro 11th Edition 5G и Surface Pro 10 с 5G.
  3. Док-станция Surface USB4 совместима с устройствами Surface, поддерживающими зарядку USB-C (более поздние версии, чем Surface Pro 7 и Surface Laptop 3). Дополнительные сведения см. в разделе USB-C и быстрая зарядка для Surface - Служба поддержки Майкрософт.
  4. Док-станция Surface USB4 без учета блока питания содержит 55,2 % переработанного содержимого. Это включает в себя 11,8% переработанного пластика, состоящего как минимум из 50% переработанного пластика и 0,3% других переработанных металлов, состоящего из 100% переработанного золота в печатной плате и 100% переработанного олова в припое. На основе проверки, проведенной Underwriter Laboratories, Inc. с использованием процедуры проверки экологических претензий (EVCP) для переработанного содержимого, UL EVCP-2809-2, второе издание, от 20 июня 2024 года. Переработанное содержимое определено в соответствии со стандартом ISO 14201.
  5. Для поддержки функции пробуждения по локальной сети устройства Surface должны быть подключены к сети переменного тока и использовать адаптер Ethernet Surface или док-станцию, подключенную к проводной сети.
  6. Док-станция Surface USB4 совместима с устройствами USB-C. Однако при подключении он работает со скоростью и возможностями порта USB-C. Подключение USB-C/USB 3.2 поддерживает один внешний дисплей с разрешением до 4K с частотой 60 Гц (если поддерживается устройством и дисплеем). Или вы можете последовательно подключить больше мониторов.
  7. Ограниченная гарантия Майкрософт дополняет ваши права, обеспечиваемые законом о защите потребителей.
