Подключение к локальному окружению VMware vSphere

Завершено XP: 200

После развертывания Решение Azure VMware сетевое подключение является следующим шагом для успешного развертывания. Решение Azure VMware частное облако развертывается на выделенных серверах без операционной системы. Эти серверы назначаются одному клиенту. Серверы без операционной системы должны подключаться к сетевой магистрали Azure, чтобы клиенты могли использовать ресурсы Azure. Предоставляемый решением Azure VMware канал Azure ExpressRoute помогает среде взаимодействовать со службами Azure. Для доступа к локальной среде используется предоставленный заказчиком канал ExpressRoute вместе с конфигурацией ExpressRoute Global Reach.

Установка подключения ExpressRoute Global Reach к локальной среде VMware vSphere

Global Reach подключит локальную среду VMware vSphere к Решение Azure VMware частному облаку. Подключение устанавливается между каналом ExpressRoute Решение Azure VMware и новым или существующим каналом ExpressRoute в локальной среде vSphere.

Чтобы создать ключ авторизации ExpressRoute Global Reach в частном облаке, сделайте следующее.

1. В обзоре частного облака решения Azure VMware в разделе Управление выберите Подключение>ExpressRoute>запрос ключа авторизации.



2. Введите имя ключа авторизации.

3. Нажмите кнопку создания.



4. Новый ключ появится в списке ключей авторизации для частного облака.



5. Используйте ключ авторизации и идентификатор ExpressRoute для завершения пиринга.

Свяжите частное облако решения Azure VMware с локальной средой с помощью ключа авторизации

После создания ключа авторизации можно выполнить одноранговый пиринг канала ExpressRoute Решение Azure VMware локальному каналу. Вы можете настроить пиринг с помощью портала Azure или Azure CLI в Cloud Shell.

Для любого из методов вам потребуется идентификатор ресурса и ключ авторизации канала ExpressRoute для Решение Azure VMware частного облака ExpressRoute для пиринга.

Используйте портал Azure для настройки пиринга

Чтобы использовать портал Azure для пиринга сделайте следующее.

1. На портале Azure выберите частное облако Решения Azure VMware.

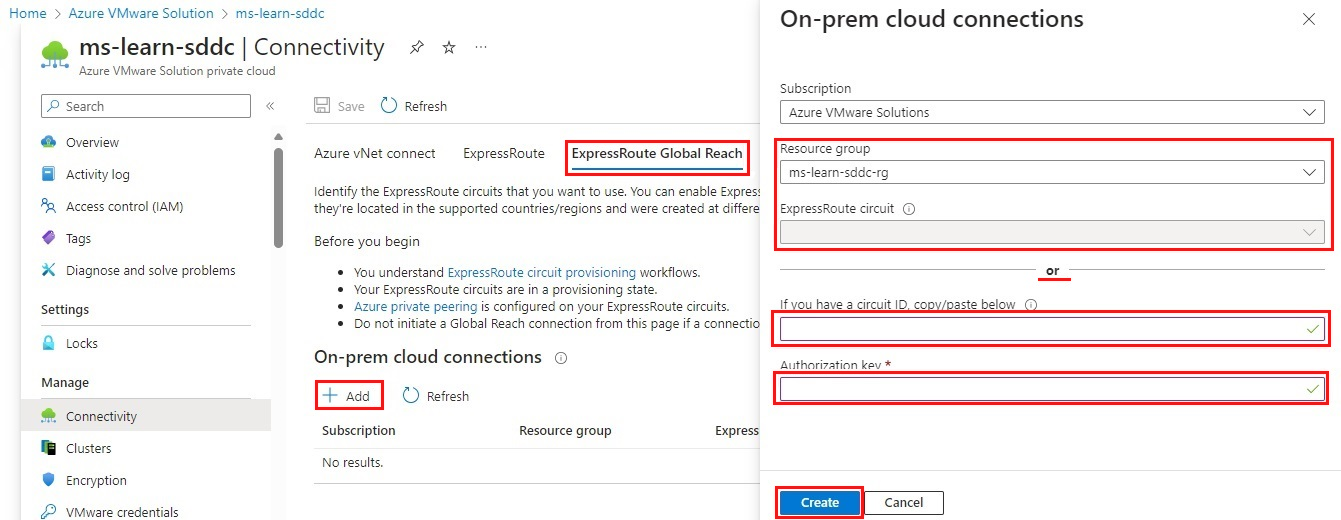

2. В разделе "Обзор частного облака" в разделе "Управление" выберите "Добавить>>":

3. Создайте локальное облачное подключение с помощью одного из следующих методов.

   • Выберите в списке канал ExpressRoute.
   • Скопируйте и вставьте идентификатор канала.

4. Нажмите кнопку создания.



5. Новое подключение появится в списке локальных облачных подключений.

Используйте Azure CLI для настройки пиринга

Чтобы использовать Azure CLI для пиринга, сделайте следующее.

1. Войдите на портал Azure, используя ту же подписку, что и локальный канал ExpressRoute.

2. Откройте Azure CLI в Cloud Shell. В качестве оболочки оставьте Bash.

3. Соберите вашу конкретную информацию.

   • ИД ресурса
   • Ключ авторизации

4. Введите следующую команду Azure CLI, чтобы создать ключ авторизации:

   az network express-route auth create --circuit-name <Circuit2Name> -g <Circuit2ResourceGroupName> -n <AuthorizationName>


5. Выходные данные Azure CLI будут выглядеть следующим образом:

   {
     "authorizationKey": "<authorizationKey>",
     "authorizationUseStatus": "Available",
     "etag": "W/\"cfd15a2f-43a1-4361-9403-6a0be00746ed\"",
     "id": "/subscriptions/<SubscriptionID>/resourceGroups/<Circuit2ResourceGroupName>/providers/Microsoft.Network/expressRouteCircuits/<Circuit2Name>/authorizations/<AuthorizationName>",
     "name": "<AuthorizationName>",
     "provisioningState": "Succeeded",
     "resourceGroup": "<Circuit2ResourceGroupName>",
     "type": "Microsoft.Network/expressRouteCircuits/authorizations"
   }


6. Запишите идентификатор ресурса и ключ авторизации для пиринга канала.

7. Выполните следующую команду для первого канала, передав идентификатор ресурса и ключ авторизации второго канала:

   az network express-route peering connection create -g <ResourceGroupName> --circuit-name <Circuit1Name> --peering-name AzurePrivatePeering -n <ConnectionName> --peer-circuit <Circuit2ResourceID> --authorization-key <authorizationKey>


Когда эта операция будет завершена, у вас будет возможность подключения между вашей локальной средой и решением Azure VMware через два канала ExpressRoute.

В следующем уроке мы рассмотрим настройку сетевых компонентов NSX в портал Azure. NSX Manager предоставляет программно-определенный сетевой уровень для Решение Azure VMware.

Проверьте свои знания

1.

Какой ресурс требуется для настройки пиринга ExpressRoute в частном облаке Решение Azure VMware в локальной среде vSphere?

Предоставляемый заказчиком канал ExpressRoute

Шлюз приложений

Сетевой виртуальный модуль

2.

Чтобы локальный сетевой трафик vSphere достиг Решение Azure VMware, какой компонент требуется?

Виртуальная частная сеть

Global Reach ExpressRoute

Подсистема балансировки нагрузки

Вы должны ответить на все вопросы перед проверкой.

---

Следующий урок: Настройка компонентов сети NSX
