Пошаговое руководство. Отладка параллельного приложения в Visual Studio (C#, Visual Basic, C++)

В этом пошаговом руководстве показано, как использовать окна параллельных задач и параллельных стеков для отладки параллельного приложения. Эти окна помогают понять и проверить поведение кода во время выполнения, использующего библиотеку параллельных задач (TPL) или среду выполнения параллелизма. В этом пошаговом руководстве представлен пример кода со встроенными точками останова. После разрыва кода в пошаговом руководстве показано, как использовать окна параллельных задач и параллельных стеков для проверки.

В этом пошаговом руководстве описаны следующие задачи:

• Как просмотреть стеки вызовов всех потоков в одном представлении.

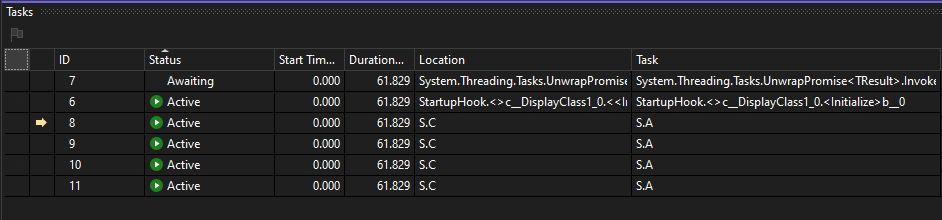

• Как просмотреть список экземпляров System.Threading.Tasks.Task, созданных в вашем приложении.

• Как просмотреть реальные стеки вызовов задач вместо потоков.

• Переход к коду из окон параллельных задач и параллельных стеков .

• Как окна справляются с масштабами с помощью группирования, увеличения и других связанных функций.

Предпосылки

В этом пошаговом руководстве предполагается, что только мой код включен (он включен по умолчанию в более поздних версиях Visual Studio). В меню "Сервис" выберите пункт "Параметры", разверните узел отладки, выберите "Общие", а затем выберите "Включить только мой код" (только для управляемого кода). Если вы не задаете эту функцию, вы по-прежнему можете использовать это пошаговое руководство, но результаты могут отличаться от иллюстраций.

Пример на языке C#

При использовании примера C# в этом пошаговом руководстве также предполагается, что внешний код скрыт. Чтобы переключить отображение внешнего кода, щелкните правой кнопкой мыши заголовок таблицы Имя в окне Стек вызовов, а затем выберите или снимите флажок Показать внешний код. Если вы не задаете эту функцию, вы по-прежнему можете использовать это пошаговое руководство, но результаты могут отличаться от иллюстраций.

Пример C++

При использовании примера C++ можно игнорировать ссылки на внешний код в этой статье. Внешний код применяется только к примеру C#.

Иллюстрации

Иллюстрации, приведенные в этой статье, были записаны на четырёхъядерном компьютере с работающим примером на C#. Хотя для выполнения этого пошагового руководства можно использовать другие конфигурации, иллюстрации могут отличаться от того, что отображается на компьютере.

Создание примера проекта

Пример кода в этом пошаговом руководстве предназначен для приложения, которое ничего не делает. Цель упражнения — понять, как использовать окна инструментов для отладки параллельного приложения.

1. Откройте Visual Studio и создайте проект.

   Если окно запуска не открыто, выберите Файл>Окно запуска.

   В окне запуска выберите новый проект.

   В окне Создание нового проекта введите консоль в поле поиска. Затем выберите C#, C++или Visual Basic в списке языков, а затем выберите Windows из списка платформ.

   После применения фильтров языка и платформы выберите консольное приложение для .NET Core или C++, а затем нажмите кнопку "Далее".

   Замечание

   Если вы не видите правильный шаблон, перейдите к разделу "Сервис>получения инструментов и компонентов", который открывает установщик Visual Studio. Выберите компоненты разработки для .NET Desktop или разработки для Desktop с использованием C++, затем нажмите Изменить.

   В окне "Настройка нового проекта" введите имя или используйте имя по умолчанию в поле "Имя проекта ". Затем нажмите кнопку "Далее " или "Создать", независимо от того, какой параметр доступен.

   Для .NET Core выберите рекомендуемую целевую платформу или .NET 8, а затем выберите Создать.

   Появится новый проект консоли. После создания проекта появится исходный файл.

2. Откройте файл кода .cpp, .cs или .vb в проекте. Удалите его содержимое, чтобы создать пустой файл кода.

3. Вставьте следующий код для выбранного языка в пустой файл кода.

   C#

   using System;
   using System.Threading;
   using System.Threading.Tasks;
   using System.Diagnostics;

   class S
   {
     static void Main()
     {
       pcount = Environment.ProcessorCount;
       Console.WriteLine("Proc count = " + pcount);
       ThreadPool.SetMinThreads(4, -1);
       ThreadPool.SetMaxThreads(4, -1);

       t1 = new Task(A, 1);
       t2 = new Task(A, 2);
       t3 = new Task(A, 3);
       t4 = new Task(A, 4);
       Console.WriteLine("Starting t1 " + t1.Id.ToString());
       t1.Start();
       Console.WriteLine("Starting t2 " + t2.Id.ToString());
       t2.Start();
       Console.WriteLine("Starting t3 " + t3.Id.ToString());
       t3.Start();
       Console.WriteLine("Starting t4 " + t4.Id.ToString());
       t4.Start();

       Console.ReadLine();
     }

     static void A(object o)
     {
       B(o);
     }
     static void B(object o)
     {
       C(o);
     }
     static void C(object o)
     {
       int temp = (int)o;

       Interlocked.Increment(ref aa);
       while (aa < 4)
       {
         ;
       }

       if (temp == 1)
       {
         // BP1 - all tasks in C
         Debugger.Break();
         waitFor1 = false;
       }
       else
       {
         while (waitFor1)
         {
           ;
         }
       }
       switch (temp)
       {
         case 1:
           D(o);
           break;
         case 2:
           F(o);
           break;
         case 3:
         case 4:
           I(o);
           break;
         default:
           Debug.Assert(false, "fool");
           break;
       }
     }
     static void D(object o)
     {
       E(o);
     }
     static void E(object o)
     {
       // break here at the same time as H and K
       while (bb < 2)
       {
         ;
       }
       //BP2 - 1 in E, 2 in H, 3 in J, 4 in K
       Debugger.Break();
       Interlocked.Increment(ref bb);

       //after
       L(o);
     }
     static void F(object o)
     {
       G(o);
     }
     static void G(object o)
     {
       H(o);
     }
     static void H(object o)
     {
       // break here at the same time as E and K
       Interlocked.Increment(ref bb);
       Monitor.Enter(mylock);
       while (bb < 3)
       {
         ;
       }
       Monitor.Exit(mylock);


       //after
       L(o);
     }
     static void I(object o)
     {
       J(o);
     }
     static void J(object o)
     {
       int temp2 = (int)o;

       switch (temp2)
       {
         case 3:
           t4.Wait();
           break;
         case 4:
           K(o);
           break;
         default:
           Debug.Assert(false, "fool2");
           break;
       }
     }
     static void K(object o)
     {
       // break here at the same time as E and H
       Interlocked.Increment(ref bb);
       Monitor.Enter(mylock);
       while (bb < 3)
       {
         ;
       }
       Monitor.Exit(mylock);


       //after
       L(o);
     }
     static void L(object oo)
     {
       int temp3 = (int)oo;

       switch (temp3)
       {
         case 1:
           M(oo);
           break;
         case 2:
           N(oo);
           break;
         case 4:
           O(oo);
           break;
         default:
           Debug.Assert(false, "fool3");
           break;
       }
     }
     static void M(object o)
     {
       // breaks here at the same time as N and Q
       Interlocked.Increment(ref cc);
       while (cc < 3)
       {
         ;
       }
       //BP3 - 1 in M, 2 in N, 3 still in J, 4 in O, 5 in Q
       Debugger.Break();
       Interlocked.Increment(ref cc);
       while (true)
         Thread.Sleep(500); // for ever
     }
     static void N(object o)
     {
       // breaks here at the same time as M and Q
       Interlocked.Increment(ref cc);
       while (cc < 4)
       {
         ;
       }
       R(o);
     }
     static void O(object o)
     {
       Task t5 = Task.Factory.StartNew(P, TaskCreationOptions.AttachedToParent);
       t5.Wait();
       R(o);
     }
     static void P()
     {
       Console.WriteLine("t5 runs " + Task.CurrentId.ToString());
       Q();
     }
     static void Q()
     {
       // breaks here at the same time as N and M
       Interlocked.Increment(ref cc);
       while (cc < 4)
       {
         ;
       }
       // task 5 dies here freeing task 4 (its parent)
       Console.WriteLine("t5 dies " + Task.CurrentId.ToString());
       waitFor5 = false;
     }
     static void R(object o)
     {
       if ((int)o == 2)
       {
         //wait for task5 to die
         while (waitFor5) { ;}


         int i;
         //spin up all procs
         for (i = 0; i < pcount - 4; i++)
         {
           Task t = Task.Factory.StartNew(() => { while (true);});
           Console.WriteLine("Started task " + t.Id.ToString());
         }

         Task.Factory.StartNew(T, i + 1 + 5, TaskCreationOptions.AttachedToParent); //scheduled
         Task.Factory.StartNew(T, i + 2 + 5, TaskCreationOptions.AttachedToParent); //scheduled
         Task.Factory.StartNew(T, i + 3 + 5, TaskCreationOptions.AttachedToParent); //scheduled
         Task.Factory.StartNew(T, i + 4 + 5, TaskCreationOptions.AttachedToParent); //scheduled
         Task.Factory.StartNew(T, (i + 5 + 5).ToString(), TaskCreationOptions.AttachedToParent); //scheduled

         //BP4 - 1 in M, 2 in R, 3 in J, 4 in R, 5 died
         Debugger.Break();
       }
       else
       {
         Debug.Assert((int)o == 4);
         t3.Wait();
       }
     }
     static void T(object o)
     {
       Console.WriteLine("Scheduled run " + Task.CurrentId.ToString());
     }
     static Task t1, t2, t3, t4;
     static int aa = 0;
     static int bb = 0;
     static int cc = 0;
     static bool waitFor1 = true;
     static bool waitFor5 = true;
     static int pcount;
     static S mylock = new S();
   }


   ВБ

   Imports System
   Imports System.Threading
   Imports System.Threading.Tasks
   Imports System.Diagnostics

   Module S

     Sub Main()

       pcount = Environment.ProcessorCount
       Console.WriteLine("Proc count = " + pcount.ToString())
       ThreadPool.SetMinThreads(4, -1)
       ThreadPool.SetMaxThreads(4, -1)

       t1 = New Task(AddressOf A, 1)
       t2 = New Task(AddressOf A, 2)
       t3 = New Task(AddressOf A, 3)
       t4 = New Task(AddressOf A, 4)
       Console.WriteLine("Starting t1 " + t1.Id.ToString())
       t1.Start()
       Console.WriteLine("Starting t2 " + t2.Id.ToString())
       t2.Start()
       Console.WriteLine("Starting t3 " + t3.Id.ToString())
       t3.Start()
       Console.WriteLine("Starting t4 " + t4.Id.ToString())
       t4.Start()

       Console.ReadLine()
     End Sub
     Sub A(ByVal o As Object)
       B(o)
     End Sub
     Sub B(ByVal o As Object)
       C(o)
     End Sub
     Sub C(ByVal o As Object)

       Dim temp As Integer = o

       Interlocked.Increment(aa)
       While (aa < 4)
       End While

       If (temp = 1) Then
         ' BP1 - all tasks in C
         Debugger.Break()
         waitFor1 = False
       Else
         While (waitFor1)
         End While
       End If
       Select Case temp
         Case 1
           D(o)
         Case 2
           F(o)
         Case 3, 4
           I(o)
         Case Else
           Debug.Assert(False, "fool")
       End Select
     End Sub
     Sub D(ByVal o As Object)
       E(o)
     End Sub
     Sub E(ByVal o As Object)
       ' break here at the same time as H and K
       While (bb < 2)
       End While
       'BP2 - 1 in E, 2 in H, 3 in J, 4 in K
       Debugger.Break()
       Interlocked.Increment(bb)

       'after
       L(o)
     End Sub
     Sub F(ByVal o As Object)
       G(o)
     End Sub
     Sub G(ByVal o As Object)
       H(o)
     End Sub
     Sub H(ByVal o As Object)
       ' break here at the same time as E and K
       Interlocked.Increment(bb)
       Monitor.Enter(mylock)
       While (bb < 3)
       End While
       Monitor.Exit(mylock)

       'after
       L(o)
     End Sub
     Sub I(ByVal o As Object)
       J(o)
     End Sub
     Sub J(ByVal o As Object)

       Dim temp2 As Integer = o

       Select Case temp2
         Case 3
           t4.Wait()
         Case 4
           K(o)
         Case Else
           Debug.Assert(False, "fool2")
       End Select
     End Sub
     Sub K(ByVal o As Object)
       ' break here at the same time as E and H
       Interlocked.Increment(bb)
       Monitor.Enter(mylock)
       While (bb < 3)
       End While
       Monitor.Exit(mylock)

       'after
       L(o)
     End Sub
     Sub L(ByVal oo As Object)
       Dim temp3 As Integer = oo

       Select Case temp3
         Case 1
           M(oo)
         Case 2
           N(oo)
         Case 4
           O(oo)
         Case Else
           Debug.Assert(False, "fool3")
       End Select
     End Sub
     Sub M(ByVal o As Object)
       ' breaks here at the same time as N and Q
       Interlocked.Increment(cc)
       While (cc < 3)
       End While

       'BP3 - 1 in M, 2 in N, 3 still in J, 4 in O, 5 in Q
       Debugger.Break()
       Interlocked.Increment(cc)
       While (True)
         Thread.Sleep(500) '  for ever
       End While
     End Sub
     Sub N(ByVal o As Object)
       ' breaks here at the same time as M and Q
       Interlocked.Increment(cc)
       While (cc < 4)
       End While
       R(o)
     End Sub
     Sub O(ByVal o As Object)
       Dim t5 As Task = Task.Factory.StartNew(AddressOf P, TaskCreationOptions.AttachedToParent)
       t5.Wait()
       R(o)
     End Sub
     Sub P()
       Console.WriteLine("t5 runs " + Task.CurrentId.ToString())
       Q()
     End Sub
     Sub Q()
       ' breaks here at the same time as N and M
       Interlocked.Increment(cc)
       While (cc < 4)
       End While
       ' task 5 dies here freeing task 4 (its parent)
       Console.WriteLine("t5 dies " + Task.CurrentId.ToString())
       waitFor5 = False
     End Sub
     Sub R(ByVal o As Object)
       If (o = 2) Then
         ' wait for task5 to die
         While waitFor5
         End While

         '//spin up all procs
         Dim i As Integer
         For i = 0 To pcount - 4 - 1

           Dim t As Task = Task.Factory.StartNew(Sub()
                                                   While True

                                                   End While
                                                 End Sub)
           Console.WriteLine("Started task " + t.Id.ToString())
         Next

         Task.Factory.StartNew(AddressOf T, i + 1 + 5, TaskCreationOptions.AttachedToParent) ' //scheduled
         Task.Factory.StartNew(AddressOf T, i + 2 + 5, TaskCreationOptions.AttachedToParent) ' //scheduled
         Task.Factory.StartNew(AddressOf T, i + 3 + 5, TaskCreationOptions.AttachedToParent) ' //scheduled
         Task.Factory.StartNew(AddressOf T, i + 4 + 5, TaskCreationOptions.AttachedToParent) ' //scheduled
         Task.Factory.StartNew(AddressOf T, (i + 5 + 5).ToString(), TaskCreationOptions.AttachedToParent) ' //scheduled

         '//BP4 - 1 in M, 2 in R, 3 in J, 4 in R, 5 died
         Debugger.Break()

       Else
         Debug.Assert(o = 4)
         t3.Wait()
       End If
     End Sub
     Sub T(ByVal o As Object)
       Console.WriteLine("Scheduled run " + Task.CurrentId.ToString())
     End Sub
     Private t1, t2, t3, t4 As Task
     Private aa As Integer = 0
     Private bb As Integer = 0
     Private cc As Integer = 0
     Private waitFor1 As Boolean = True
     Private waitFor5 As Boolean = True
     Private pcount As Integer
     Private mylock As New S2()
   End Module

   Public Class S2

   End Class


   C++

   #include "stdafx.h"
   #include <windows.h>
   #include <iostream>
   #include <ppl.h>
   #include <agents.h>
   #include <stdio.h>
   #include <concrtrm.h>
   #include <vector>

   CRITICAL_SECTION cs;

   using namespace ::std;
   using namespace ::std::tr1;
   using namespace ::Concurrency;
   task_group task4;
   task_group task3;
   task_group task2;

   volatile long aa = 0;
   volatile long bb = 0;
   volatile long cc = 0;
   static bool waitFor1 = true;
   static bool waitFor5 = true;

   #pragma optimize("", off)
   void Spin()
   {
      for(int i=0;i<50*50000;++i);
   }
   #pragma optimize("",on)

   template<class Func>
   class RunFunc
   {
      Func& m_Func;
      int m_o;
   public:
      RunFunc(Func func,int o):m_Func(func),m_o(o){

      };
      void operator()()const{
         m_Func(m_o);
      };
   };

   void T(int o)
   {
      cout << "Scheduled run \n";

   };

   void R(int o)
   {
      if (o == 2)
      {
         while (waitFor5) { ;}
         Spin();

         //use up all processors but 4 by scheduling 4 non-terminating tasks.
         int numProcsToBurn = GetProcessorCount() - 4;
         int i;
         vector<call<int>*> tasks;
         for (i = 0; i <  numProcsToBurn; i++)
         {
            tasks.push_back(new call<int>([](int i){while(true)Spin();}));
            asend(tasks[i],1);
            cout << "Started task  \n";
         }

         task_handle<RunFunc<decltype(T)>> t6(RunFunc<decltype(T)>(T,i + 1 + 5));
         task_handle<RunFunc<decltype(T)>> t7(RunFunc<decltype(T)>(T,i + 2 + 5));
         task_handle<RunFunc<decltype(T)>> t8(RunFunc<decltype(T)>(T,i + 3 + 5));
         task_handle<RunFunc<decltype(T)>> t9(RunFunc<decltype(T)>(T,i + 4 + 5));
         task_handle<RunFunc<decltype(T)>> t10(RunFunc<decltype(T)>(T,i + 5 + 5));
         task2.run(t6);
         task2.run(t7);
         task2.run(t8);
         task2.run(t9);
         task2.run(t10);

         //BP4 - 1 in M, 2 in R, 3 in J, 4 in R, 5 died
         DebugBreak();
      }
      else
      {
         if (o!=4)
            throw;

         task3.wait();
      }
   };

   void Q()
   {
      // breaks here at the same time as N and M
      InterlockedIncrement(& cc);
      while (cc < 4)
      {
         ;
      }
      // task 5 dies here freeing task 4 (its parent)
      cout << "t5 dies\n";
      waitFor5 = false;
   };

   void P()
   {
      cout << "t5 runs\n";
      Q();
   };

   void O(int o)
   {
      task_group t5;
      t5.run(&P);
      t5.wait();
      R(o);
   };

   void N(int o)
   {
      // breaks here at the same time as M and Q
      InterlockedIncrement(&cc);
      while (cc < 4)
      {
         ;
      }
      R(o);
   };

   void M(int o)
   {
      // breaks here at the same time as N and Q
      InterlockedIncrement(&cc);
      while (cc < 3)
      {
         ;
      }
      //BP3 - 1 in M, 2 in N, 3 still in J, 4 in O, 5 in Q
      DebugBreak();
      InterlockedIncrement(&cc);
      while (true)
         Sleep(500); // for ever
   };

   void L(int oo)
   {
      int temp3 = oo;

      switch (temp3)
      {
      case 1:
         M(oo);
         break;
      case 2:
         N(oo);
         break;
      case 4:
         O(oo);
         break;
      default:
         throw; //fool3
         break;
      }
   }
   void K(int o)
   {
      // break here at the same time as E and H
      InterlockedIncrement(&bb);
      EnterCriticalSection(&cs);
      while (bb < 3)
      {
         ;
      }
      LeaveCriticalSection(&cs);
      Spin();

      //after
      L(o);
   }
   void J(int o)
   {
      int temp2 = o;

      switch (temp2)
      {
      case 3:
         task4.wait();
         break;
      case 4:
         K(o);
         break;
      default:
         throw; //fool2
         break;
      }
   }
   static void I(int o)
   {
      J(o);
   }
   static void H(int o)
   {
      // break here at the same time as E and K
      InterlockedIncrement(&bb);
      EnterCriticalSection(&cs);
      while (bb < 3)
      {
         ;
      }
      LeaveCriticalSection(&cs);
      Spin();

      //after
      L(o);
   }
   static void G(int o)
   {
      H(o);
   }
   static void F(int o)
   {
      G(o);
   }

   static void E(int o)
   {
      // break here at the same time as H and K
      while (bb < 2)
      {
         ;
      }
      //BP2 - 1 in E, 2 in H, 3 in J, 4 in K
      Spin(); // for native case only
      DebugBreak();
      InterlockedIncrement(&bb);

      //after
      L(o);

   }

   static void D(int o)
   {
      E(o);
   }

   static void C(int o)
   {
      int temp = o;

      InterlockedIncrement(&aa);
      while (aa < 4)
      {
         ;
      }

      if (temp == 1)
      {
         // BP1 - all tasks in C
         DebugBreak();
         waitFor1 = false;
      }
      else
      {
         while (waitFor1)
         {
            ;
         }
      }
      switch (temp)
      {
      case 1:
         D(o);
         break;
      case 2:
         F(o);
         break;
      case 3:
      case 4:
         I(o);
         break;
      default:
         throw; //fool
         break;
      }
   }
   static void B(int o)
   {
      C(o);
   }

   void A(int o)
   {
      B(o);
   }
   int main()
   {
      InitializeCriticalSection(&cs);

      task_group tasks;
      task_handle<RunFunc<decltype(A)>> t1(RunFunc<decltype(A)>(A,1));
      tasks.run(t1);
      task_handle<RunFunc<decltype(A)>> t2(RunFunc<decltype(A)>(A,2));
      task2.run(t2);
      task_handle<RunFunc<decltype(A)>> t3(RunFunc<decltype(A)>(A,3));
      task3.run(t3);
      task_handle<RunFunc<decltype(A)>> t4(RunFunc<decltype(A)>(A,4));
      task4.run(t4);

      getchar();
      return 1;
   }


---

После обновления файла кода сохраните изменения и создайте решение.

1. В меню File (Файл) выберите команду Save All (Сохранить все).

2. В меню "Сборка" выберите "Перестроить решение".

Обратите внимание, что есть четыре вызова к Debugger.Break (DebugBreak в примере на C++). Поэтому вам не нужно добавлять точки останова. Простой запуск приложения приводит к сбоям в отладчике до четырех раз.

Использование окна параллельных стеков: представление потоков

Чтобы начать, в меню отладки нажмите кнопку "Начать отладку". Подождите, пока не будет достигнута первая точка останова.

Просмотр стека вызовов одного потока

1. В меню отладки наведите указатель мыши на Windows и выберите "Потоки". Закрепите окно "Потоки" в нижней части Visual Studio.

2. В меню Отладки наведите указатель мыши на Windows и выберите «Стек вызовов». Прикрепите окно стека вызовов в нижней части окна Visual Studio.

3. Дважды щелкните поток в окне "Потоки ", чтобы сделать его текущим. Текущие потоки имеют желтую стрелку. При изменении текущего потока его стек вызовов отображается в окне стека вызовов .

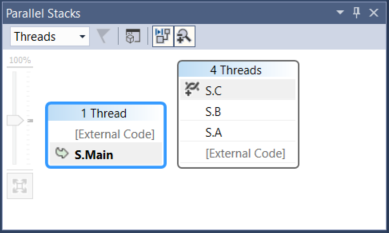

Изучите окно параллельных стеков

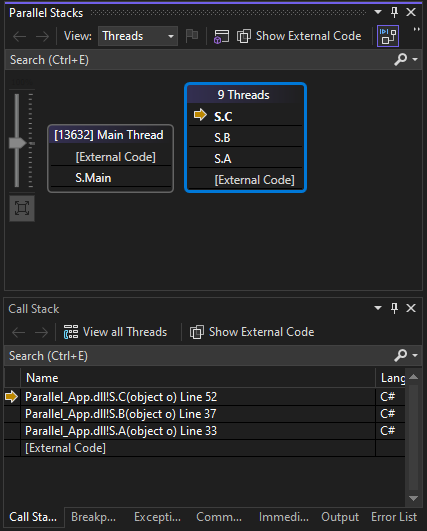

В меню отладки наведите указатель на Windows и выберите Параллельные стеки. Убедитесь, что Threads выбраны в поле в левом верхнем углу.

С помощью окна Параллельных стеков можно одновременно просматривать несколько стеков вызовов в одном представлении. На следующем рисунке показано окно Параллельных стеков над окном стека вызовов .

Стек вызовов основного потока отображается в одном поле, а стеки вызовов для остальных четырех потоков группируются в другом поле. Четыре потока группируются вместе, так как их кадры стека используют одинаковые контексты методов; то есть они находятся в одних и том же методах: A, Bи C. Чтобы просмотреть идентификаторы потоков и имена потоков, которые совместно используют одно и то же поле, наведите указатель мыши на поле с заголовком ([#] Потоки). Текущий поток отображается полужирным шрифтом.

Желтая стрелка указывает активный кадр стека текущего потока.

Можно задать количество сведений для кадров стека (имена модулей, типы параметров, имена параметров, значения параметров, номера строк и смещения байтов), щелкнув правой кнопкой мыши в окне стека вызовов .

Синее выделение вокруг поля указывает, что текущий поток является частью этого поля. Текущий поток также обозначается полужирным кадром стека в подсказке. Если дважды щелкнуть основной поток в окне "Потоки", можно увидеть, что стрелка выделения в окне параллельных стеков перемещается соответствующим образом.

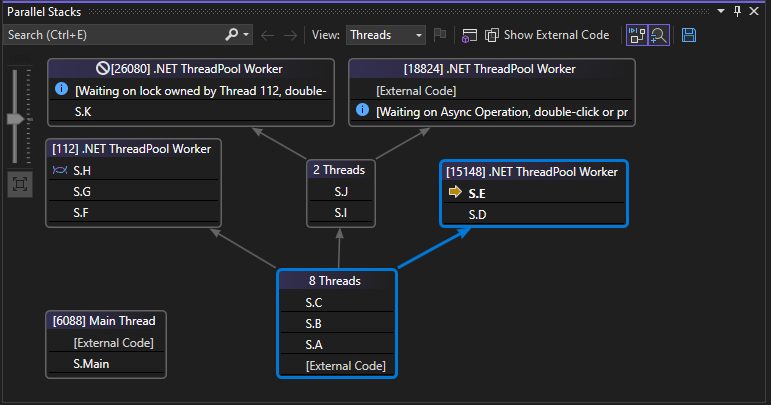

Возобновите выполнение до второй точки остановки

Чтобы возобновить выполнение до тех пор, пока не будет достигнута вторая точка останова, в меню отладки нажмите кнопку "Продолжить". На следующем рисунке показано дерево потоков на втором брейкпоинте.

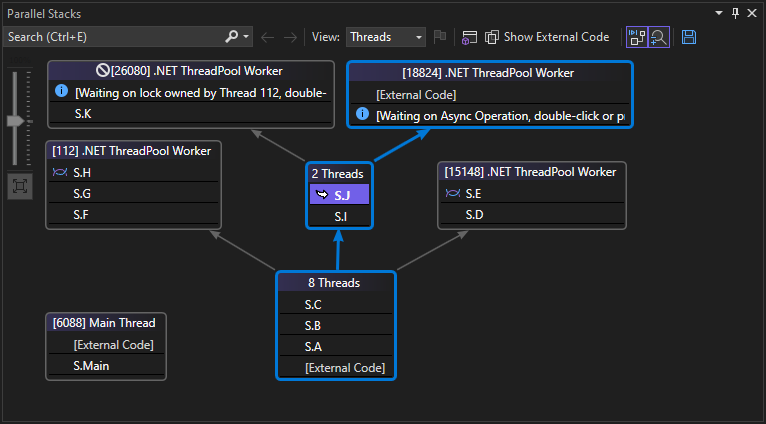

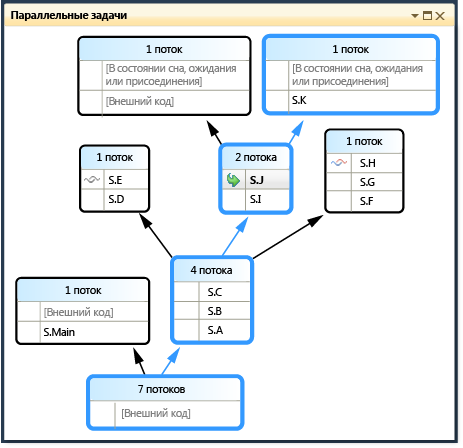

В первой точке останова четыре потока пошли через методы от S.A через S.B до S.C. Эта информация по-прежнему отображается в окне Параллельных стеков, но четыре потока продвинулись дальше. Один из них продолжал в S.D, а затем в S.E. Другой продолжал в S.F, S.G и S.H. Два других продолжали в S.I и S.J, и оттуда один из них пошел в S.K, а другой продолжал к внешнему коду без использования.

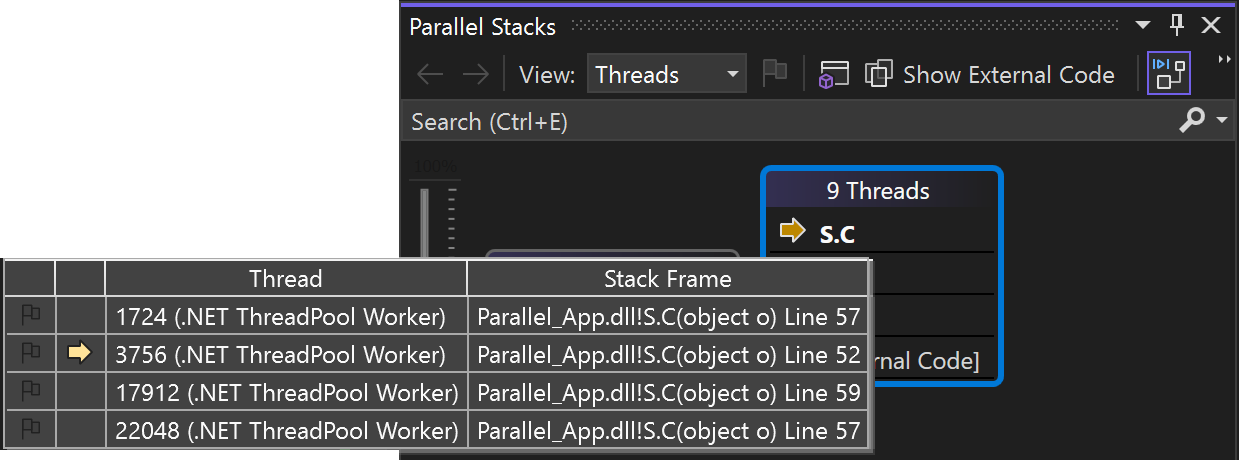

Вы можете навести указатель мыши на кадры стека, чтобы просмотреть ID потоков и другие сведения о кадрах. Синее выделение указывает текущий поток, а жёлтая стрелка показывает активную рамку стека текущего потока.

Значок нитей ткани (переплетённые линии) указывает на активные кадры стека неактивных потоков. В окне стека вызовов дважды щелкните S.B, чтобы переключить кадры. Окно Parallel Stacks указывает текущий кадр стека текущего потока с помощью значка согнутой стрелки.

Замечание

Описание всех значков в окне Параллельных стеков см. в разделе "Использование окна параллельных стеков".

В окне "Потоки " переключитесь между потоками и обратите внимание, что представление в окне Параллельных стеков обновляется.

Вы можете переключиться на другой поток или в другой кадр другого потока, используя контекстное меню в окне Parallel Stacks . Например, щелкните правой кнопкой мыши S.J, наведите указатель на Переключить в кадр, а затем выберите команду.

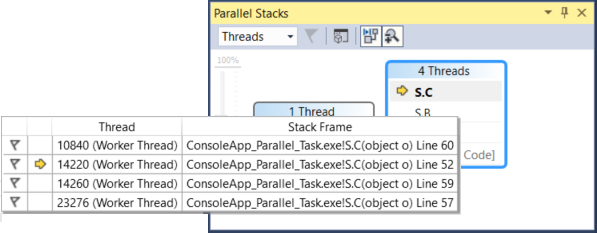

Щелкните правой кнопкой мыши S.C и наведите указатель на Переключить на кадр. Одна из команд имеет флажок, указывающий кадр стека текущего потока. Вы можете переключиться на этот кадр того же потока (только изогнутая стрелка перемещается) или переключиться на другой поток (синее выделение также перемещается). На следующем рисунке показан подменю.

Для больших приложений, имеющих много потоков, может потребоваться сосредоточиться только на подмножестве потоков. Окно Parallel Stacks может отображать стеки вызовов только для помеченных потоков. Чтобы пометить потоки, используйте контекстное меню или первую ячейку потока.

На панели инструментов нажмите кнопку "Показать только помеченные " рядом с полем списка.

Теперь в окне Parallel Stacks отображаются только помеченные потоки.

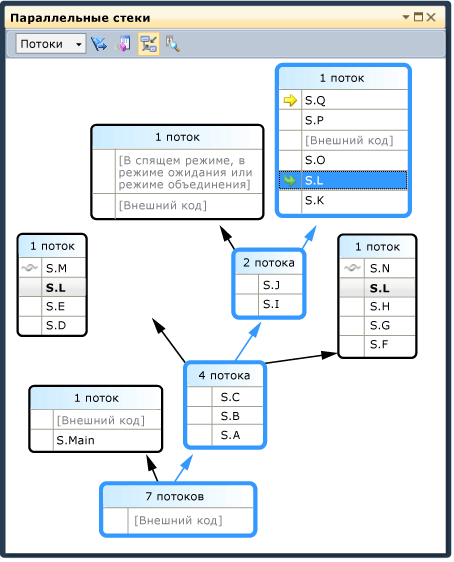

Возобновить выполнение до третьей точки останова

1. Чтобы возобновить выполнение до тех пор, пока не будет достигнута третья точка останова, в меню отладки нажмите кнопку "Продолжить".

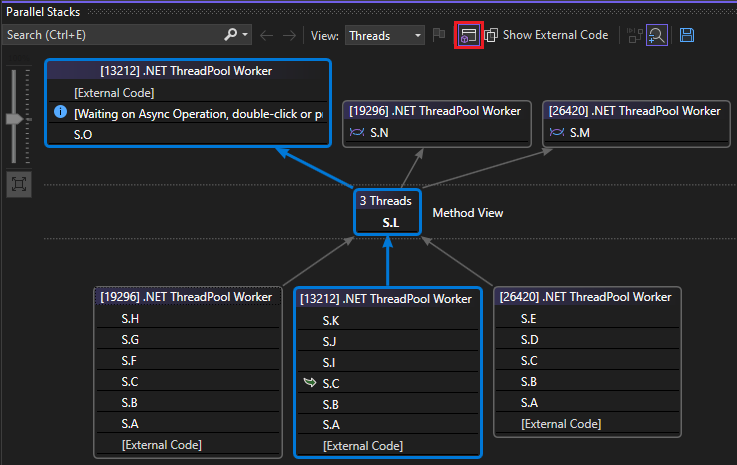

   Когда несколько потоков находятся в одном методе, но метод не находится в начале стека вызовов, он отображается в разных блоках. При текущей точке останова примером является S.L., который содержит три потока и появляется в трех полях. Дважды щелкните S.L.



   Обратите внимание, что S.L выделен полужирным шрифтом в двух других полях, чтобы вы могли видеть, где он еще появляется. Если вы хотите увидеть, какие кадры вызывают S.L и какие кадры вызываются S.L, нажмите кнопку Toggle Method View на панели инструментов. На следующем рисунке показано представление метода окна Parallel Stacks .

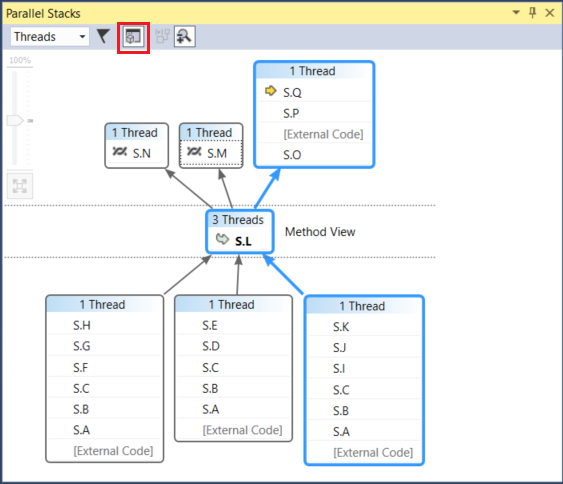

   Обратите внимание, как диаграмма сведена на выбранном методе и размещает ее в своем поле в середине представления. Звонящие и абоненты отображаются в верхней и нижней части соответственно. Нажмите кнопку "Переключить вид метода" снова, чтобы выйти из этого режима.

   Контекстное меню окна Parallel Stacks также содержит следующие другие элементы.

   • Шестнадцатеричное отображение переключает числа в подсказках между десятичным и шестнадцатеричным.

   • Параметры символов открывают соответствующие диалоговые окна.

   • Отображение потоков в исходном коде переключает отображение маркеров потока в исходном коде, которое показывает расположение потоков в исходном коде.

   • Показать внешний код отображает все кадры, даже если они не содержатся в пользовательском коде. Попробуйте это, чтобы увидеть, как схема расширяется, чтобы вместить другие элементы (которые могут быть затемнены, потому что у вас нет для них обозначений).

2. В окне Параллельные стеки убедитесь, что на панели инструментов включена кнопка Автопрокрутка до текущего кадра стека.

   Когда у вас есть большие схемы и вы переходите к следующей точке останова, вы можете захотеть, чтобы представление автоматически прокручивалось до активного кадра стека текущего потока; то есть потока, который первым достиг точки останова.

3. Прежде чем продолжить, в окне Параллельных стеков прокрутите весь путь влево и вниз.

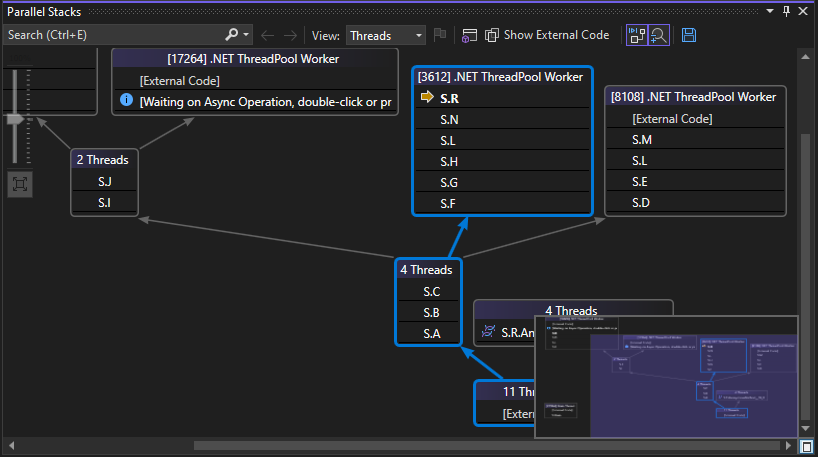

Возобновить выполнение до четвёртого точки останова

1. Чтобы возобновить выполнение до тех пор, пока не будет достигнута четвертая точка останова, в меню отладки нажмите кнопку "Продолжить".

   Обратите внимание на то, как вид был автоматически прокручен в нужное положение. Переключите потоки в окне "Потоки" или переключите кадры стека вызовов в окне "Стек вызовов" и обратите внимание на то, как окно всегда автоматически прокручивается к нужному кадру. Отключите параметр автоматической прокрутки до текущего кадра инструмента и просмотрите разницу.

   Представление с высоты птичьего полета также помогает с большими диаграммами в окне "Параллельные стеки". По умолчанию панорамный вид включен. Но вы можете переключить его, нажав кнопку между полосами прокрутки в правом нижнем углу окна, как показано на следующем рисунке.



   В виде с высоты птичьего полета вы можете переместить прямоугольник, чтобы быстро перемещаться по схеме.

   Другой способ перемещения схемы в любом направлении — выбрать пустую область схемы и перетащить ее в нужное место.

   Чтобы увеличить и выйти из схемы, нажмите и удерживайте клавиши CTRL при перемещении колесика мыши. Кроме того, нажмите кнопку "Масштаб" на панели инструментов, а затем используйте средство масштабирования.

2. Прежде чем продолжить, в меню отладки выберите "Остановить отладку ", чтобы завершить выполнение.

Используйте окно параллельных задач и вид задач окна параллельных стеков

Перед продолжением мы рекомендуем выполнить предыдущие процедуры.

Перезапустите приложение до тех пор, пока не будет достигнута первая точка останова:

1. В меню отладки выберите "Начать отладку " и подождите, пока будет достигнута первая точка останова.

2. В меню отладки наведите указатель мыши на Windows и выберите "Потоки". Закрепите окно "Потоки" в нижней части Visual Studio.

3. В меню Отладка выберите Windows, а затем «Стек вызовов». Закрепите окно стека вызовов внизу Visual Studio.

4. Дважды щелкните поток в окне "Потоки ", чтобы сделать его текущим. Текущие потоки имеют желтую стрелку. При изменении текущего потока другие окна обновляются. Далее мы рассмотрим задачи.

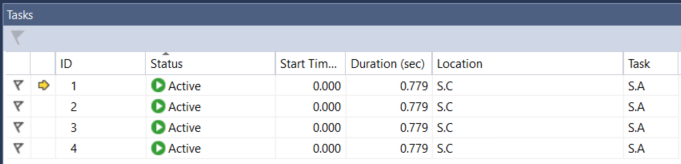

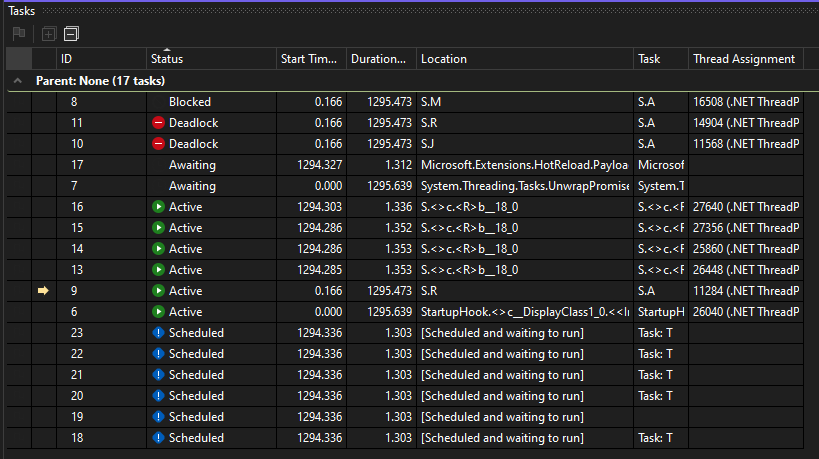

5. В меню отладки наведите указатель мыши на Windows и выберите "Задачи". На следующем рисунке показано окно "Задачи ".

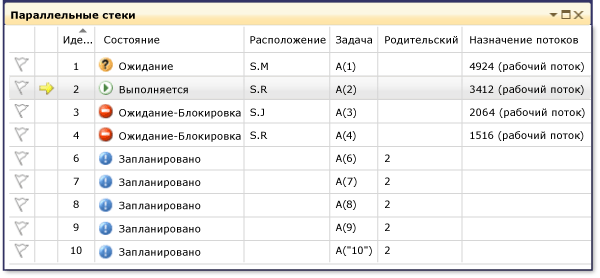

   Для каждой выполняемой задачи можно считывать её идентификатор, который возвращается одноимённым свойством, а также идентификатор и имя потока, который её выполняет, и её расположение (при наведении указателя мыши появляется подсказка со всем стеком вызовов). Кроме того, в столбце "Задача " можно увидеть метод, переданный в задачу; другими словами, начальная точка.

   Вы можете сортировать любой столбец. Обратите внимание на глиф сортировки, указывающий столбец сортировки и направление. Вы также можете изменить порядок столбцов, перетащив их влево или вправо.

   Желтая стрелка указывает текущую задачу. Вы можете переключать задачи, дважды щелкнув задачу или используя контекстное меню. При переключении задач базовый поток становится текущим, а другие окна обновляются.

   При ручном переключении из одной задачи в другую контур стрелки указывает текущий контекст отладчика для неактивной задачи.

Возобновите выполнение до второй точки остановки

Чтобы возобновить выполнение до тех пор, пока не будет достигнута вторая точка останова, в меню отладки нажмите кнопку "Продолжить".

Ранее столбец "Состояние " показал все задачи как активные, но теперь две задачи блокируются. Задачи могут быть заблокированы по различным причинам. В столбце "Состояние " наведите указатель мыши на задачу ожидания, чтобы узнать, почему она заблокирована. Например, на следующем рисунке задача 11 ожидает задачи 12.

Вы можете пометить задачу, щелкнув флаг в первом столбце окна "Задачи ".

С помощью тегов можно отслеживать задачи между разными точками останова в одном сеансе отладки или фильтровать задачи, стеки вызовов которых отображаются в окне Параллельных стеков .

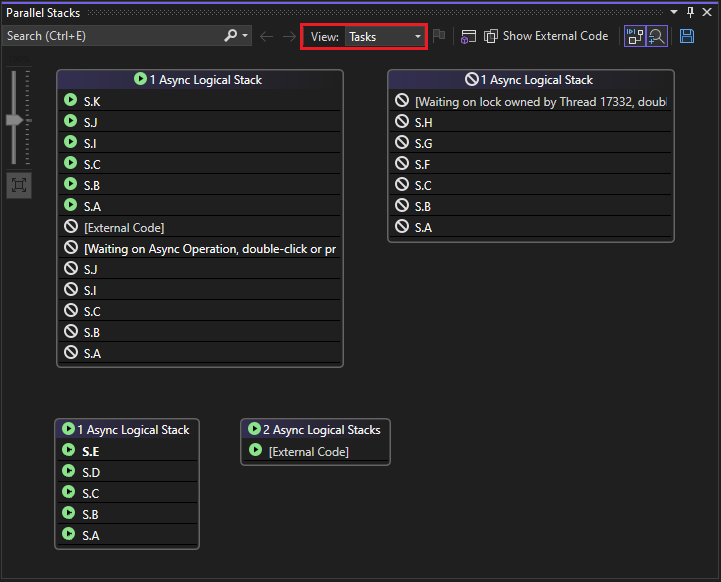

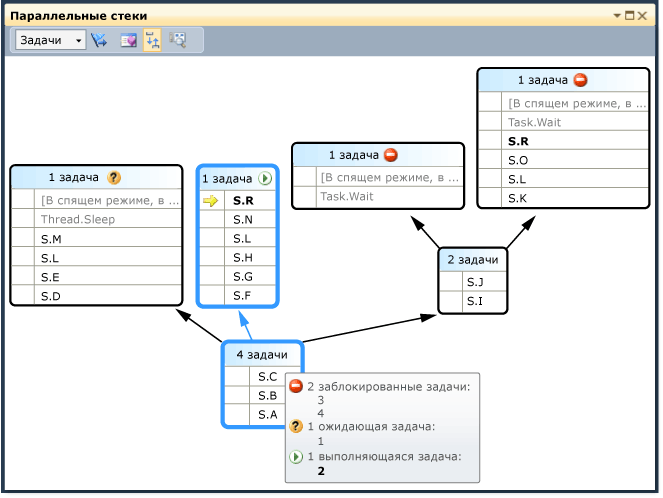

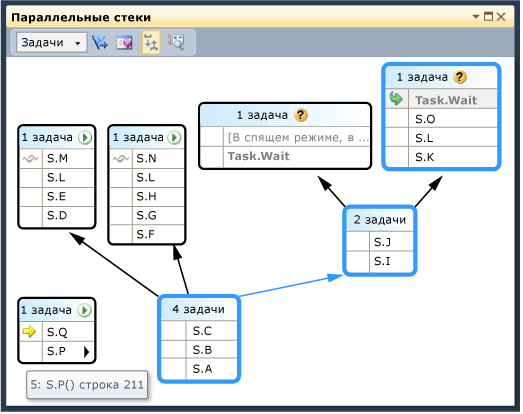

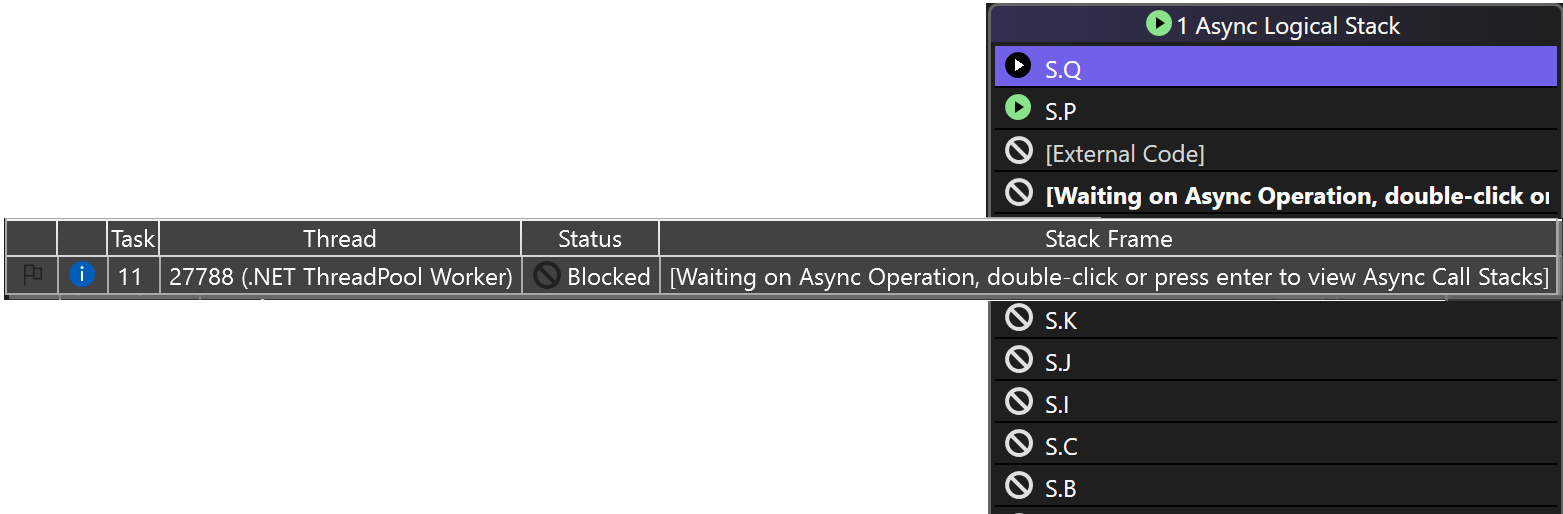

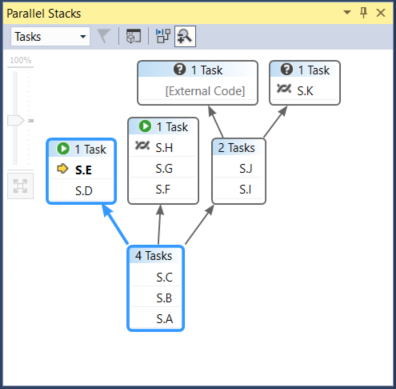

Когда вы использовали окно Parallel Stacks ранее, вы просматривали потоки приложения. Снова просмотрите окно Параллельных стеков , но на этот раз просмотрите задачи приложения. Для этого выберите "Задачи " в поле в левом верхнем углу. На следующем рисунке показано представление задач.

Потоки, которые в настоящее время не выполняются, не отображаются в представлении задач в окне параллельных стеках . Кроме того, для потоков, выполняющих задачи, некоторые кадры стека, которые не относятся к задачам, исключаются как из верхней, так и из нижней части стека.

Снова просмотрите окно "Задачи ". Щелкните правой кнопкой мыши любой заголовок столбца, чтобы просмотреть контекстное меню для столбца.

Контекстное меню можно использовать для добавления или удаления столбцов. Например, столбец AppDomain не выбран; поэтому он не отображается в списке. Выберите Parent. Родительский столбец отображается без значений для любой из четырех задач.

Возобновить выполнение до третьей точки останова

Чтобы возобновить выполнение до тех пор, пока не будет достигнута третья точка останова, в меню отладки нажмите кнопку "Продолжить".

В этом примере обратите внимание, что задачи 11 и 12 выполняются в одном потоке (если столбец Назначение потока скрыт, покажите его). Эта информация не отображается в окне "Потоки"; видеть это здесь — еще одно преимущество окна "Задачи". Чтобы подтвердить это, просмотрите окно Параллельных стеков . Убедитесь, что вы просматриваете задачи. Задачи 11 и 12 можно найти, отсканировав подсказки в окне параллельных стеков .

Возобновить выполнение до четвёртого точки останова

Чтобы возобновить выполнение до тех пор, пока не будет достигнута третья точка останова, в меню отладки нажмите кнопку "Продолжить". Выберите заголовок столбца идентификатора для сортировки по идентификатору. Вы увидите следующую иллюстрацию.

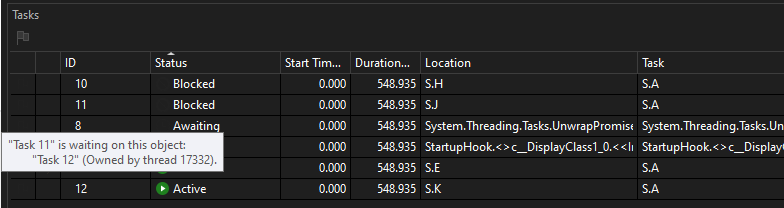

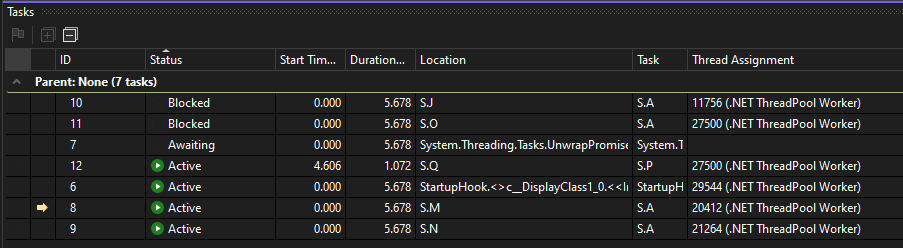

Задача 10 и задача 11 теперь ожидают друг друга и блокируются. Есть также несколько новых задач, которые теперь запланированы. Запланированные задачи — это задачи, которые были запущены в коде, но еще не выполняются. Поэтому в столбцах "Расположение " и "Назначение потока " отображаются сообщения по умолчанию или пустые.

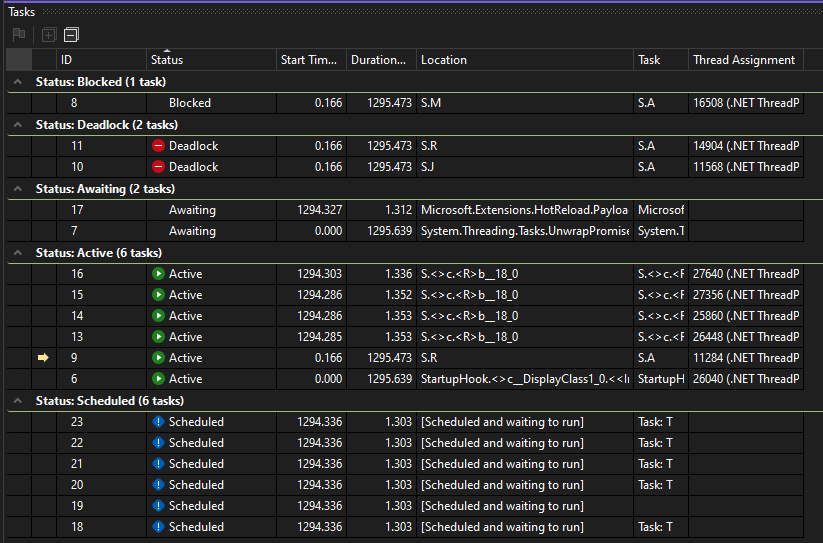

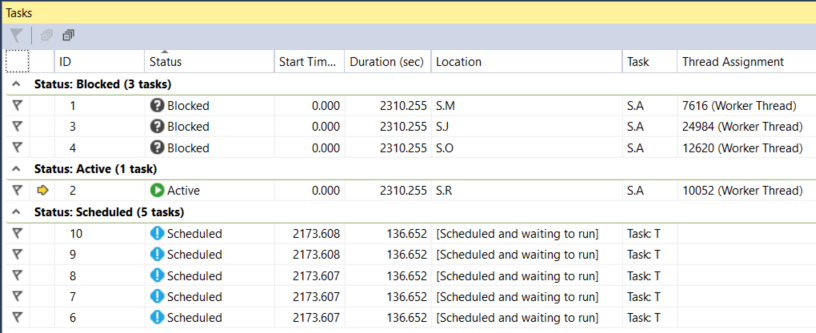

Задачи можно сгруппировать по столбцу. В окне "Задачи " щелкните правой кнопкой мыши заголовок столбца состояния и выберите "Группировать по состоянию". На следующем рисунке показано окно "Задачи ", сгруппированное по состоянию.

Вы также можете сгруппировать любой другой столбец. Сгруппируя задачи, можно сосредоточиться на подмножестве задач. Каждая сворачиваемая группа имеет счётчик элементов, сгруппированных вместе.

Последняя функция окна "Задачи " для проверки — контекстное меню, отображаемое при щелчке правой кнопкой мыши задачи.

Контекстное меню отображает различные команды в зависимости от состояния задачи. Команды могут включать копировать, выделить все, шестнадцатеричное отображение, переключиться на задачу, заморозить назначенный поток, заморозить все потоки, кроме этого, разморозить назначенный поток и пометить.

Можно заморозить базовый поток задачи или задач или заморозить все потоки, кроме назначенного. Замороженный поток отображается в окне "Задачи, как и в окне "Потоки, синим значком приостановки.

Сводка

В этом пошаговом руководстве показаны окна отладки параллельных задач и параллельного стека. Используйте эти окна в реальных проектах, использующих многопоточный код. Можно изучить параллельный код, написанный на C++, C#или Visual Basic.

Связанный контент

• Отладка многопоточных приложений
• Первое знакомство с отладчиком
• отладке управляемого кода
• Параллельное программирование
• Среда выполнения параллелизма
• Использование окна параллельных стеков
• Использование окна задач
