Тестирование яркости вручную

В этом разделе описывается, как протестировать яркость вручную с помощью средства MALT (Microsoft Ambient Light Tool). Яркость вручную относится к набору яркости экрана вручную пользователем.

Настройка

Ознакомьтесь с разделом Создание средства тестирования света (MALT), чтобы убедиться, что выполнены требования к тестам.

Настройка SUT вручную

Рекомендуется использовать MALT_SUT_Setup.bat для настройки MALT и тестируемой системы (SUT). Следующие инструкции по ручной настройке MALT и SUT предоставляются только для целей прозрачности и архивирования.

  1. Если вы используете компьютер с датчиком внешнего света, необходимо отключить адаптивную яркость, чтобы проверить яркость вручную. Чтобы узнать, поддерживает ли компьютер этот параметр, в параметрах отображения, в разделе "Яркость и цвет", найдите флажок "Изменять яркость автоматически при изменении освещения", затем снимите его, чтобы отключить эту функцию. Если флажок отсутствует, дальнейшие действия не требуются.

  2. Убедитесь, что экран не отключается во время теста. Чтобы настроить параметры сна в Windows 10, перейдите в раздел "Пуск" и выберите Параметры>Система>Питание & Сон. В разделе экранизмените питание от батареи, отключите после на Никогда не и при подключении, отключите посленикогда не.

  3. Убедитесь, что устройство не будет спать во время теста. Чтобы настроить параметры сна в Windows 10, перейдите в раздел "Пуск" и выберите параметры>system>Power &спящего режима. В Спящий режимизмените На питание от батареи, ПК переходит в спящий режим после на Никогда и На подключённом питании, ПК переходит в спящий режим после на Никогда.

  4. Чтобы уменьшить изменчивость теста, установите фон экрана SUT на твердый белый перед тестированием. Выберите Параметры > Персонализация > Фон, а затем измените раскрывающийся список «Фон» на "Сплошной цвет". Щелкните Настраиваемый цвет > Больше и измените шестнадцатеричное значение цвета на FFFFFF. Это изменит фон рабочего стола на твердый белый.

  5. Убедитесь, что громкость увеличена на SUT. Приложение будет воспроизводить звук, когда длительные тесты завершатся, чтобы уведомить вас о завершении.

Процедуры тестирования яркости вручную

Размещение испытательной установки

Поместите датчик освещения экрана MALT на экран в сплошную белую область. Возможно, потребуется разместить компьютер на боковой стороне или в противном случае прикрепить датчик освещения экрана MALT к экрану.

Примечание.

Для этого теста не требуется световый корпус, световая панель и датчик внешнего света MALT.

Получение ручной кривой света

использование MALTUtil.exe

  1. В SUT запустите MALTUtil.exe /manualLux 30 в cmd. 30 ссылается на 30 секунд ожидания перед началом теста. Это предназначено для того, чтобы дать вам время установить датчик на системе. Если вам нужно больше (или короче), чем 30 секунд, чтобы переместить все в настройке, прежде чем тест начнется, измените число соответствующим образом.

  2. Ждать. Это займет около 2 минут. Тест настраивает яркость экрана на системе SUT с 0 до 100%, а затем считывает значение яркости экрана.

  3. После завершения теста выходные данные будут автоматически сохранены в manualBrightness.csv, а звук будет воспроизводиться, чтобы уведомить вас о завершении теста.

Открытие результатов в Microsoft Excel

  1. Откройте manualBrightness.csv в Microsoft Excel. В этом руководстве предполагается, что вы используете Microsoft Excel 2011. Если вы используете другую версию, вам может потребоваться изменить эти действия.

  2. Щелкните Файл>Экспортировать>Изменить тип файла. Измените тип файла на .xlsx. Это позволит создавать и сохранять визуализации данных.

  3. В документе вы увидите два столбца:

    Процент яркости Экран Lux
    0% Значение lux экрана, измеряемое датчиком освещения экрана MALT
    100% Значение lux экрана, измеряемое датчиком освещения экрана MALT

Визуализация результатов

Эти действия могут отличаться, если вы используете программу, отличную от Microsoft Excel 2016.

  1. В файле Microsoft Excel .xlsx выберите два столбца с данными: "Процент яркости" и "Экран Lux".

  2. Щелкните Вставить>Вставьте точечную диаграмму (X, Y) или пузырьковую диаграмму>Диаграмма с прямыми линиями

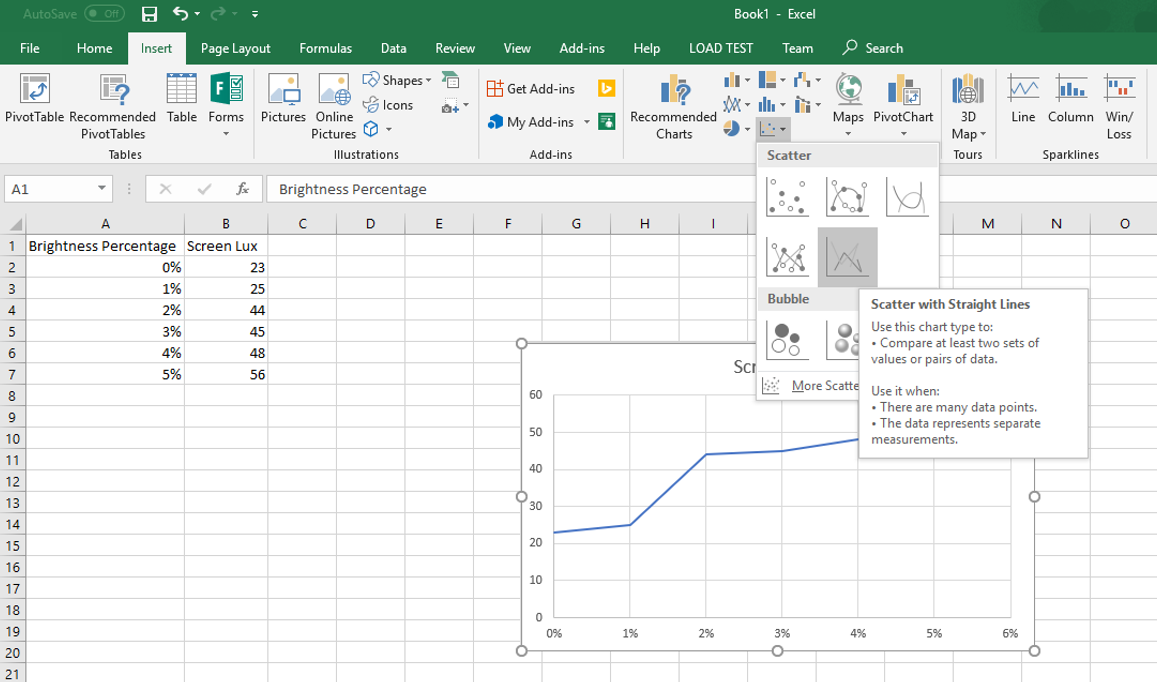

    Снимок экрана: вставка точечного графика в таблицу Microsoft Excel.

Теперь у вас есть визуальное представление кривой отклика яркости вручную, измеряемой MALT.

Интерпретация результатов

Необходимо вручную проверить результаты. Ниже приведены некоторые аспекты, которые следует учитывать.

  1. Соответствует ли результат, измеренный с помощью MALT, ожидаемому определению вручную установленной кривой яркости в BIOS?

  2. Есть ли достаточно шагов в кривой яркости, установленной вручную? Кривая с несколькими точками будет заметной для пользователя по мере настройки яркости.

  3. Шаги в нижней части кривой меньше, чем в более высоком конце кривой? Изменения яркости более понятны при более низкой яркости. Рассмотрите возможность добавления более частых точек кривой с меньшими шагами на более низких процентах яркости.

Полные рекомендации майкрософт по интеграции световых датчиков и кривых отклика внешнего света см. в интеграции датчиков внешнего света с компьютерами под управлением Windows 10 Creators Update
