Руководство. начало работы с помощью DirectWrite

Статья
09/08/2023

В этом документе показано, как использовать DirectWrite и Direct2D для создания простого текста, содержащего один формат, а затем текста, содержащего несколько форматов.

Это руководство содержит следующие части:

Исходный код
Рисование простого текста
Рисование текста в нескольких форматах.

Исходный код

Исходный код, показанный в этом обзоре, взят из примера DirectWrite Hello World. Каждая часть реализуется в отдельном классе (SimpleText и MultiformattedText) и отображается в отдельном дочернем окне. Каждый класс представляет окно Microsoft Win32. В дополнение к методу WndProc каждый класс содержит следующие методы:

Функция	Описание
CreateDeviceIndependentResources	Создает ресурсы, независимые от устройств, чтобы их можно было повторно использовать в любом месте.
DiscardDeviceIndependentResources	Освобождает независимые от устройства ресурсы после того, как они больше не нужны.
CreateDeviceResources	Создает ресурсы, такие как кисти и целевые объекты отрисовки, привязанные к определенному устройству.
DiscardDeviceResources	Освобождает зависимые от устройства ресурсы после того, как они больше не нужны.
DrawD2DContent	Использует Direct2D для отрисовки на экране.
Drawtext	Рисует текстовую строку с помощью Direct2D.
Onresize	Изменяет размер целевого объекта отрисовки Direct2D при изменении размера окна.

Вы можете использовать предоставленный пример или следовать инструкциям, чтобы добавить DirectWrite и Direct2D в собственное приложение Win32. Дополнительные сведения о примере и связанных файлах проекта см. в DirectWrite HelloWorld.

Рисование простого текста

В этом разделе показано, как использовать DirectWrite и Direct2D для отрисовки простого текста в одном формате, как показано на следующем снимке экрана.

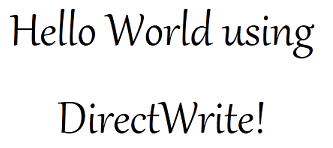

Снимок экрана:

Для рисования простого текста на экране требуется четыре компонента:

Символьная строка для отрисовки.
Экземпляр IDWriteTextFormat.
Размеры области, содержащей текст.
Объект, который может отрисовыть текст. При работе с этим учебником вы используете целевой объект отрисовки Direct2D .

Интерфейс IDWriteTextFormat описывает имя семейства шрифтов, размер, вес, стиль и растяжение, используемые для форматирования текста, а также сведения о языковом стандарте. IDWriteTextFormat также определяет методы для задания и получения следующих свойств:

Междустрочный интервал.
Выравнивание текста относительно левого и правого краев поля макета.
Выравнивание абзаца относительно верхней и нижней части поля макета.
Направление чтения.
Детализация обрезки текста для текста, который переполняет поле макета.
Остановка добавочной вкладки.
Направление потока абзаца.

Интерфейс IDWriteTextFormat необходим для рисования текста, в котором используются оба процесса, описанные в этом документе .

Перед созданием объекта IDWriteTextFormat или любого другого объекта DirectWrite требуется экземпляр IDWriteFactory. IdWriteFactory используется для создания экземпляров IDWriteTextFormat и других объектов DirectWrite. Чтобы получить экземпляр фабрики, используйте функцию DWriteCreateFactory .

Часть 1. Объявление ресурсов DirectWrite и Direct2D.

В этой части вы объявите объекты, которые будут использоваться позже для создания и отображения текста в качестве членов закрытых данных класса. Все интерфейсы, функции и типы данных для DirectWrite объявляются в файле заголовка dwrite.h, а интерфейсы для Direct2D — в d2d1.h; если вы еще не сделали этого, включите эти заголовки в проект.

В файле заголовка класса (SimpleText.h) объявите указатели на интерфейсы IDWriteFactory и IDWriteTextFormat в качестве закрытых элементов.
```
IDWriteFactory* pDWriteFactory_;
IDWriteTextFormat* pTextFormat_;
```
Объявите элементы для хранения текстовой строки для отрисовки и длины строки.
```
const wchar_t* wszText_;
UINT32 cTextLength_;
```
Объявите указатели на интерфейсы ID2D1Factory, ID2D1HwndRenderTarget и ID2D1SolidColorBrush для отрисовки текста с помощью Direct2D.
```
ID2D1Factory* pD2DFactory_;
ID2D1HwndRenderTarget* pRT_;
ID2D1SolidColorBrush* pBlackBrush_;
```

Часть 2. Создание независимых от устройств ресурсов.

Direct2D предоставляет два типа ресурсов: зависимые от устройства ресурсы и независимые от устройства ресурсы. Ресурсы, зависящие от устройства, связаны с устройством отрисовки и больше не работают при удалении этого устройства. Ресурсы, независимые от устройства, с другой стороны, могут длиться область приложения.

DirectWrite ресурсы не зависят от устройств.

В этом разделе вы создадите независимые от устройства ресурсы, которые используются приложением. Эти ресурсы должны быть освобождены с помощью вызова метода Release интерфейса .

Некоторые используемые ресурсы должны быть созданы только один раз и не привязаны к устройству. Инициализация этих ресурсов помещается в метод SimpleText::CreateDeviceIndependentResources , который вызывается при инициализации класса .

В методе SimpleText::CreateDeviceIndependentResources в файле реализации класса (SimpleText.cpp) вызовите функцию D2D1CreateFactory , чтобы создать интерфейс ID2D1Factory , который является интерфейсом корневой фабрики для всех объектов Direct2D . Вы используете ту же фабрику для создания экземпляров других ресурсов Direct2D.
```
hr = D2D1CreateFactory(
    D2D1_FACTORY_TYPE_SINGLE_THREADED,
    &pD2DFactory_
    );
```
Вызовите функцию DWriteCreateFactory, чтобы создать интерфейс IDWriteFactory, который является интерфейсом корневой фабрики для всех объектов DirectWrite. Для создания экземпляров других ресурсов DirectWrite используется та же фабрика.
```
if (SUCCEEDED(hr))
{
    hr = DWriteCreateFactory(
        DWRITE_FACTORY_TYPE_SHARED,
        __uuidof(IDWriteFactory),
        reinterpret_cast<IUnknown**>(&pDWriteFactory_)
        );
}
```
Инициализируйте текстовую строку и сохраните ее длину.
```
wszText_ = L"Hello World using  DirectWrite!";
cTextLength_ = (UINT32) wcslen(wszText_);
```

Создайте объект интерфейса IDWriteTextFormat с помощью метода IDWriteFactory::CreateTextFormat . IdWriteTextFormat указывает шрифт, вес, растяжение, стиль и языковой стандарт, которые будут использоваться для отрисовки текстовой строки.

if (SUCCEEDED(hr))
{
    hr = pDWriteFactory_->CreateTextFormat(
        L"Gabriola",                // Font family name.
        NULL,                       // Font collection (NULL sets it to use the system font collection).
        DWRITE_FONT_WEIGHT_REGULAR,
        DWRITE_FONT_STYLE_NORMAL,
        DWRITE_FONT_STRETCH_NORMAL,
        72.0f,
        L"en-us",
        &pTextFormat_
        );
}

Выравнивание текста по горизонтали и вертикали путем вызова методов IDWriteTextFormat::SetTextAlignment и IDWriteTextFormat::SetParagraphAlignment .

// Center align (horizontally) the text.
if (SUCCEEDED(hr))
{
    hr = pTextFormat_->SetTextAlignment(DWRITE_TEXT_ALIGNMENT_CENTER);
}

if (SUCCEEDED(hr))
{
    hr = pTextFormat_->SetParagraphAlignment(DWRITE_PARAGRAPH_ALIGNMENT_CENTER);
}

В этой части вы инициализировали независимые от устройства ресурсы, используемые приложением. В следующей части вы инициализируете ресурсы, зависящие от устройства.

Часть 3. Создание ресурсов Device-Dependent.

В этой части вы создадите ID2D1HwndRenderTarget и ID2D1SolidColorBrush для отрисовки текста.

Целевой объект отрисовки — это объект Direct2D, который создает ресурсы рисования и отрисовывает команды рисования на устройстве отрисовки. ID2D1HwndRenderTarget — это целевой объект отрисовки, который отрисовывается в HWND.

Одним из ресурсов рисования, которые может создать целевой объект отрисовки, является кисть для рисования контуров, заливок и текста. ID2D1SolidColorBrush окрашен сплошным цветом.

Интерфейсы ID2D1HwndRenderTarget и ID2D1SolidColorBrush привязываются к устройству отрисовки при создании и должны быть освобождены и повторно созданы, если устройство становится недействительным.

В методе SimpleText::CreateDeviceResources проверка, имеет ли целевой указатель отрисовки значение NULL. Если это так, получите размер области отрисовки и создайте ID2D1HwndRenderTarget этого размера. Используйте ID2D1HwndRenderTarget для создания ID2D1SolidColorBrush.

RECT rc;
GetClientRect(hwnd_, &rc);

D2D1_SIZE_U size = D2D1::SizeU(rc.right - rc.left, rc.bottom - rc.top);

if (!pRT_)
{
    // Create a Direct2D render target.
    hr = pD2DFactory_->CreateHwndRenderTarget(
            D2D1::RenderTargetProperties(),
            D2D1::HwndRenderTargetProperties(
                hwnd_,
                size
                ),
            &pRT_
            );

    // Create a black brush.
    if (SUCCEEDED(hr))
    {
        hr = pRT_->CreateSolidColorBrush(
            D2D1::ColorF(D2D1::ColorF::Black),
            &pBlackBrush_
            );
    }
}

В методе SimpleText::D iscardDeviceResources отпустите кисть и целевой объект отрисовки.
```
SafeRelease(&pRT_);
SafeRelease(&pBlackBrush_);
```

Теперь, когда вы создали целевой объект отрисовки и кисть, вы можете использовать их для отрисовки текста.

Часть 4. Рисование текста с помощью метода Direct2D DrawText.

В методе SimpleText::D rawText класса определите область для макета текста, извлекая размеры области отрисовки, и создайте прямоугольник Direct2D с теми же размерами.
```
D2D1_RECT_F layoutRect = D2D1::RectF(
    static_cast<FLOAT>(rc.left) / dpiScaleX_,
    static_cast<FLOAT>(rc.top) / dpiScaleY_,
    static_cast<FLOAT>(rc.right - rc.left) / dpiScaleX_,
    static_cast<FLOAT>(rc.bottom - rc.top) / dpiScaleY_
    );
```
Используйте метод ID2D1RenderTarget::D rawText и объект IDWriteTextFormat для отрисовки текста на экране. Метод ID2D1RenderTarget::D rawText принимает следующие параметры:
- Строка для отрисовки.
- Указатель на интерфейс IDWriteTextFormat .
- Прямоугольник макета Direct2D .
- Указатель на интерфейс, предоставляющий id2D1Brush.
```
pRT_->DrawText(
    wszText_,        // The string to render.
    cTextLength_,    // The string's length.
    pTextFormat_,    // The text format.
    layoutRect,       // The region of the window where the text will be rendered.
    pBlackBrush_     // The brush used to draw the text.
    );
```

Часть 5. Отрисовка содержимого окна с помощью Direct2D

Чтобы отобразить содержимое окна с помощью Direct2D при получении сообщения paint, сделайте следующее:

Создайте зависимые от устройства ресурсы, вызвав метод SimpleText::CreateDeviceResources, реализованный в части 3.
Вызовите метод ID2D1HwndRenderTarget::BeginDraw целевого объекта отрисовки.
Очистите целевой объект отрисовки, вызвав метод ID2D1HwndRenderTarget::Clear .
Вызовите метод SimpleText::D rawText, реализованный в части 4.
Вызовите метод ID2D1HwndRenderTarget::EndDraw целевого объекта отрисовки.
При необходимости удалите зависимые от устройства ресурсы, чтобы их можно было воссоздать при перерисовки окна.

hr = CreateDeviceResources();

if (SUCCEEDED(hr))
{
    pRT_->BeginDraw();

    pRT_->SetTransform(D2D1::IdentityMatrix());

    pRT_->Clear(D2D1::ColorF(D2D1::ColorF::White));

    // Call the DrawText method of this class.
    hr = DrawText();

    if (SUCCEEDED(hr))
    {
        hr = pRT_->EndDraw(
            );
    }
}

if (FAILED(hr))
{
    DiscardDeviceResources();
}

Класс SimpleText реализован в SimpleText.h и SimpleText.cpp.

Рисование текста в нескольких форматах.

В этом разделе показано, как использовать DirectWrite и Direct2D для отрисовки текста в нескольких форматах, как показано на следующем снимке экрана.

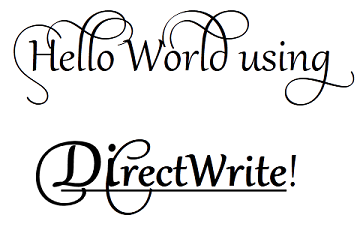

Снимок экрана:

Код для этого раздела реализуется как класс MultiformattedText в DirectWrite HelloWorld. Он основан на шагах из предыдущего раздела.

Для создания многоформатного текста используйте интерфейс IDWriteTextLayout в дополнение к интерфейсу IDWriteTextFormat , представленному в предыдущем разделе. Интерфейс IDWriteTextLayout описывает форматирование и макет блока текста. Помимо форматирования по умолчанию, заданного объектом IDWriteTextFormat , форматирование для определенных диапазонов текста можно изменить с помощью IDWriteTextLayout. Сюда входят имя семейства шрифтов, размер, вес, стиль, растяжение, зачеркивание и подчеркивание.

IDWriteTextLayout также предоставляет методы проверки попадания. Метрики проверки попадания, возвращаемые этими методами, связаны с полем макета, указанным при создании объекта интерфейса IDWriteTextLayout с помощью метода CreateTextLayout интерфейса IDWriteFactory .

Интерфейс IDWriteTypography используется для добавления дополнительных типографических функций OpenType в текстовый макет, таких как swashes и альтернативные стилистические наборы текста. Типографические функции можно добавить в определенный диапазон текста в текстовом макете, вызвав метод AddFontFeature интерфейса IDWriteTypography . Этот метод получает структуру DWRITE_FONT_FEATURE в качестве параметра, содержащего константу перечисления DWRITE_FONT_FEATURE_TAG и параметр выполнения UINT32 . Список зарегистрированных функций OpenType можно найти в реестре тегов макета OpenType на microsoft.com. Эквивалентные константы перечисления DirectWrite см. в разделе DWRITE_FONT_FEATURE_TAG.

Часть 1. Создание интерфейса IDWriteTextLayout.

Объявите указатель на интерфейс IDWriteTextLayout в качестве члена класса MultiformattedText.
```
IDWriteTextLayout* pTextLayout_;
```

В конце метода MultiformattedText::CreateDeviceIndependentResources создайте объект интерфейса IDWriteTextLayout , вызвав метод CreateTextLayout . Интерфейс IDWriteTextLayout предоставляет дополнительные функции форматирования, такие как возможность применения различных форматов к выделенным фрагментам текста.

// Create a text layout using the text format.
if (SUCCEEDED(hr))
{
    RECT rect;
    GetClientRect(hwnd_, &rect);
    float width  = rect.right  / dpiScaleX_;
    float height = rect.bottom / dpiScaleY_;

    hr = pDWriteFactory_->CreateTextLayout(
        wszText_,      // The string to be laid out and formatted.
        cTextLength_,  // The length of the string.
        pTextFormat_,  // The text format to apply to the string (contains font information, etc).
        width,         // The width of the layout box.
        height,        // The height of the layout box.
        &pTextLayout_  // The IDWriteTextLayout interface pointer.
        );
}

Часть 2. Применение форматирования с помощью IDWriteTextLayout.

Форматирование, например размер шрифта, вес и подчеркивание, можно применять к подстрокам текста, отображаемого с помощью интерфейса IDWriteTextLayout .

Задайте размер шрифта для подстроки "Di" элемента "DirectWrite" равным 100, объявив DWRITE_TEXT_RANGE и вызвав метод IDWriteTextLayout::SetFontSize.

// Format the "DirectWrite" substring to be of font size 100.
if (SUCCEEDED(hr))
{
    DWRITE_TEXT_RANGE textRange = {20,        // Start index where "DirectWrite" appears.
                                    6 };      // Length of the substring "Direct" in "DirectWrite".
    hr = pTextLayout_->SetFontSize(100.0f, textRange);
}

Подчеркнуте подстроку "DirectWrite", вызвав метод IDWriteTextLayout::SetUnderline.

// Format the word "DWrite" to be underlined.
if (SUCCEEDED(hr))
{

    DWRITE_TEXT_RANGE textRange = {20,      // Start index where "DirectWrite" appears.
                                   11 };    // Length of the substring "DirectWrite".
    hr = pTextLayout_->SetUnderline(TRUE, textRange);
}

Задайте полужирный шрифт для подстроки "DirectWrite", вызвав метод IDWriteTextLayout::SetFontWeight.

if (SUCCEEDED(hr))
{
    // Format the word "DWrite" to be bold.
    DWRITE_TEXT_RANGE textRange = {20,
                                   11 };
    hr = pTextLayout_->SetFontWeight(DWRITE_FONT_WEIGHT_BOLD, textRange);
}

Часть 3. Добавление типографических функций с помощью IDWriteTypography.

Объявите и создайте объект интерфейса IDWriteTypography , вызвав метод IDWriteFactory::CreateTypography .

// Declare a typography pointer.
IDWriteTypography* pTypography = NULL;

// Create a typography interface object.
if (SUCCEEDED(hr))
{
    hr = pDWriteFactory_->CreateTypography(&pTypography);
}

Добавьте функцию шрифта, объявив объект DWRITE_FONT_FEATURE с заданным стилистическим набором 7 и вызвав метод IDWriteTypography::AddFontFeature .

// Set the stylistic set.
DWRITE_FONT_FEATURE fontFeature = {DWRITE_FONT_FEATURE_TAG_STYLISTIC_SET_7,
                                   1};
if (SUCCEEDED(hr))
{
    hr = pTypography->AddFontFeature(fontFeature);
}

Задайте макет текста для использования шрифта по всей строке, объявив переменную DWRITE_TEXT_RANGE и вызвав метод IDWriteTextLayout::SetTypography и передав диапазон текста.
```
if (SUCCEEDED(hr))
{
    // Set the typography for the entire string.
    DWRITE_TEXT_RANGE textRange = {0,
                                   cTextLength_};
    hr = pTextLayout_->SetTypography(pTypography, textRange);
}
```

Задайте новую ширину и высоту для объекта макета текста в методе MultiformattedText::OnResize.

if (pTextLayout_)
{
    pTextLayout_->SetMaxWidth(static_cast<FLOAT>(width / dpiScaleX_));
    pTextLayout_->SetMaxHeight(static_cast<FLOAT>(height / dpiScaleY_));
}

Часть 4. Рисование текста с помощью метода Direct2D DrawTextLayout.

Чтобы нарисовать текст с параметрами макета текста, заданными объектом IDWriteTextLayout , измените код в методе MultiformattedText::D rawText, чтобы использовать IDWriteTextLayout::D rawTextLayout.

Delcare D2D1_POINT_2F переменной и задать для нее верхнюю левую точку окна.

D2D1_POINT_2F origin = D2D1::Point2F(
    static_cast<FLOAT>(rc.left / dpiScaleX_),
    static_cast<FLOAT>(rc.top / dpiScaleY_)
    );

Нарисуйте текст на экране, вызвав метод ID2D1RenderTarget::D rawTextLayout целевого объекта отрисовки Direct2D и передав указатель IDWriteTextLayout .
```
pRT_->DrawTextLayout(
    origin,
    pTextLayout_,
    pBlackBrush_
    );
```

Класс MultiformattedText реализован в multiformattedText.h и MultiformattedText.cpp.
