Vytvorenie a zobrazenie vizuálov dekompozičného stromu v službe Power BI

VZŤAHUJE SA NA: služba Power BI aplikácie Power BI Desktop

Vizuál dekompozičného stromu v Power BI umožňuje vizualizovať údaje v rámci viacerých dimenzií. Automaticky agreguje údaje a umožňuje prejsť na detaily v dimenziách v ľubovoľnom poradí. Zároveň ide o vizualizáciu s umelou inteligenciou (AI), takže ju môžete požiadať o nájdenie ďalšej dimenzie na prechod na detaily na základe určitých kritérií. Tento nástroj je cenný na skúmanie ad hoc a vykonávanie analýzy hlavných príčin.

V tomto kurze sú uvedené dva príklady:

• Scenár dodávateľského reťazca, ktorý analyzuje percento produktov, ktoré má spoločnosť na do objednávky (nie sú na sklade).
• Scenár predaja, ktorý rozdeľuje predaj videohier podľa mnohých faktorov, ako je napríklad žáner hry a vydavateľ.

Pre aplikáciu Power BI Desktop si môžete stiahnuť sémantický model scenára dodávateľského reťazca. Ak chcete použiť služba Power BI, stiahnite si súbor Supply Chain Sample.pbix a potom ho nahrajte do pracovného priestoru v služba Power BI.

Poznámka

Ak chcete zdieľať zostavu s kolegom v službe Power BI, je potrebné, aby ste obaja mali individuálne licencie na Power BI Pro alebo aby bola zostava uložená v kapacite Premium.

Začať

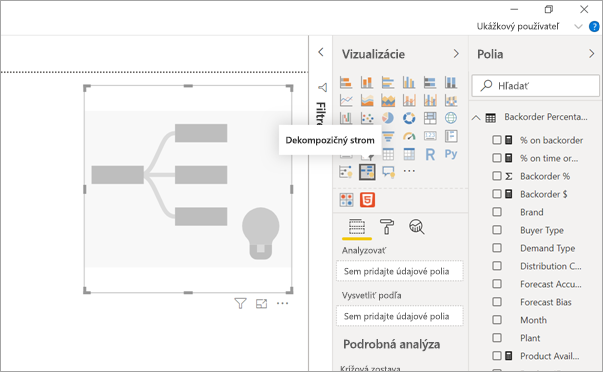

Vyberte ikonu dekompozičného stromu na table Vizualizácie.

Vizualizácia vyžaduje dva typy vstupu:

• Analyzovať – metrika, ktorú chcete analyzovať. Musí to byť miera alebo agregát.
• Vysvetliť podľa – jedna alebo viac dimenzií, v ktoré chcete prejsť na detaily.

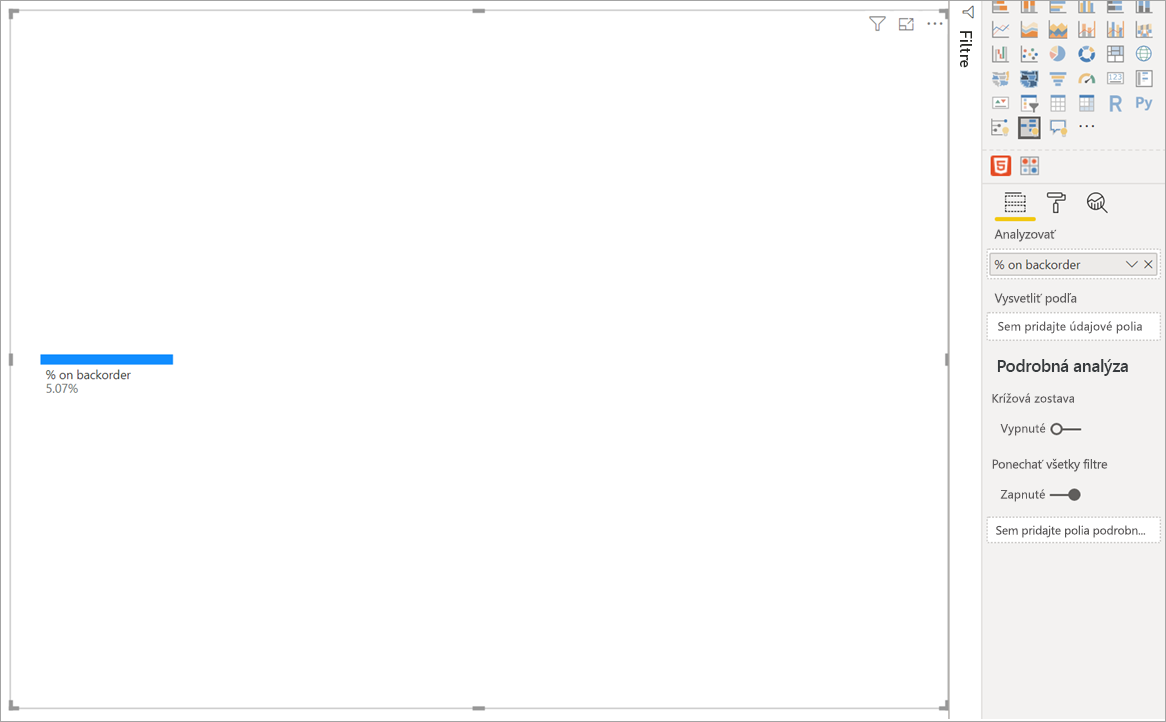

Po presunutím mierky do zdroja polí sa vizuál aktualizuje a zobrazí agregovanú mierku. V nižšie uvedenom príklade vizualizujeme priemerné percento produktov na do objednávky (5,07 %).

Ďalším krokom je získanie jednej alebo viacerých dimenzií, v ktoré chcete prejsť na detaily. Pridajte tieto polia do kontajnera Vysvetliť podľa . Všimnite si, že vedľa koreňového uzla sa zobrazí znamienko plus. Výberom zmenky môžete vybrať pole, v ktorom chcete prejsť na detaily (prejsť na detaily v poliach môžete v ľubovoľnom poradí).

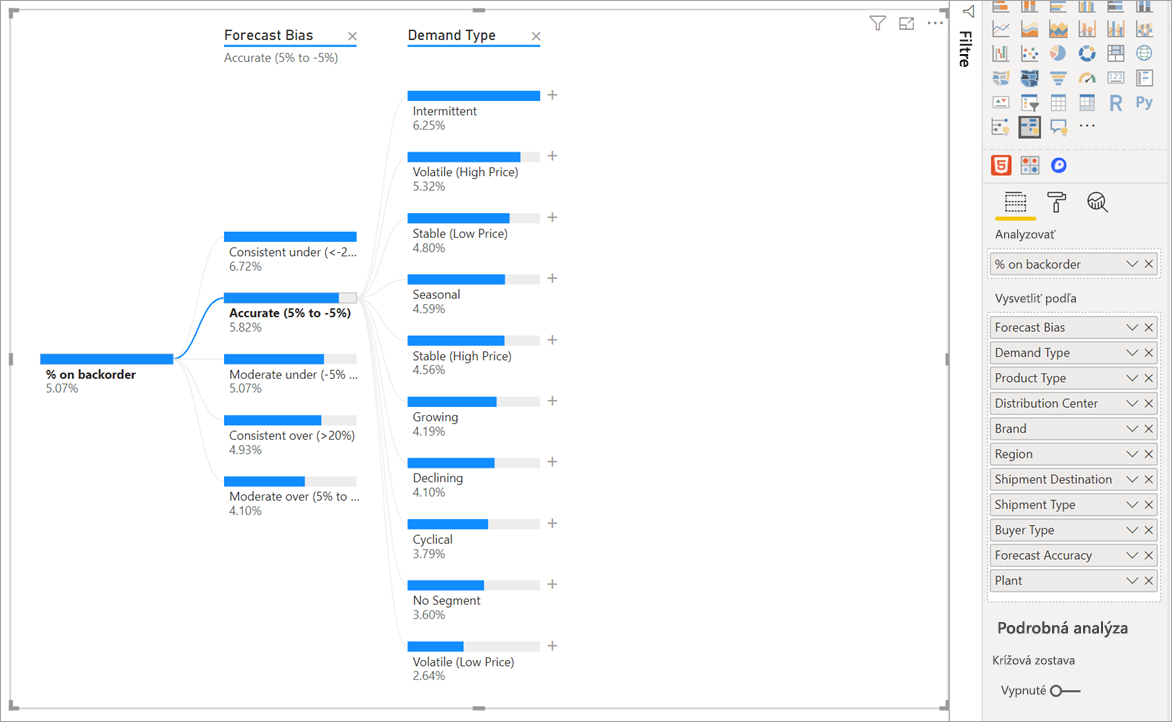

Výberom položky Forecast bias (Odchýlka prognózy) sa strom rozbalí a rozloží mieru podľa hodnôt v stĺpci. Tento proces možno zopakovať výberom iného uzla, v prípade ktorého sa má prejsť na detaily.

Výberom uzla z poslednej úrovne sa vykoná krížové filtrovanie údajov. Výberom uzla zo skoršej úrovne sa zmení cesta.

Pri interakcii s inými vizuálmi sa vykoná krížové filtrovanie dekompozičného stromu. V dôsledku toho sa môže zmeniť poradie uzlov v rámci úrovní.

Ak chcete zobraziť iný scenár, nižšie uvedený príklad zobrazuje predaj videohier podľa vydavateľa.

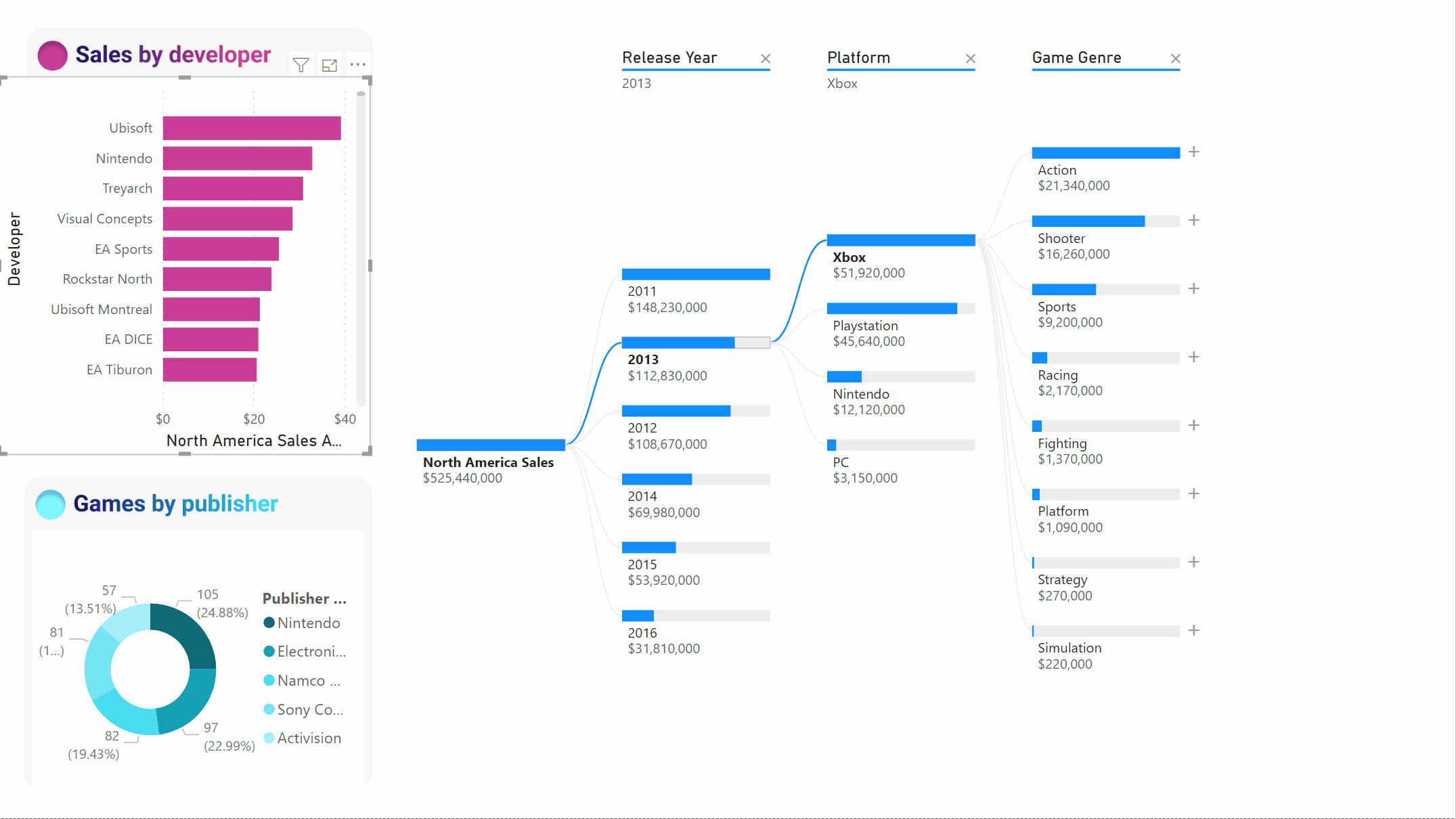

Keď vykonáme krížové filtrovanie stromu podľa Ubisoft, cesta sa aktualizuje tak, aby zobrazovala predaj pre Xbox s prechodom z prvého na druhé miesto, ktorú predstihla PlayStation.

Ak potom vykonáme krížové filtrovanie podľa vydavateľa Nintendo, predaj pre Xbox je prázdny, pretože pre Xbox sa nevyvíjajú žiadne hry Nintendo. Xbox spolu s jeho nasledujúcou cestou sa odfiltruje zo zobrazenia.

Napriek zmiznutiu cesty zostanú na strome pripnuté existujúce úrovne (v tomto prípade Game Genre (Herný žáner) aj naďalej. Výberom uzla Nintendo sa preto strom automaticky rozbalí na herný žáner.

Rozdelenia AI

Pomocou rozdelení AI môžete zistiť, na ktorú ďalšiu položku by ste sa mali v údajoch pozrieť. Tieto rozdelenia sa zobrazujú v hornej časti zoznamu a sú označené žiarovkou. Ich cieľom je pomôcť vám automaticky nájsť v údajoch vysoké a nízke hodnoty.

Analýza môže fungovať dvoma spôsobmi v závislosti od vašich predvolieb. Pri opätovnom použití ukážky dodávateľského reťazca je predvolené správanie nasledovné:

• Vysoká hodnota: posúdi všetky dostupné polia a určí, v ktorom z nich sa má prejsť na detaily na získanie najvyššej hodnoty analyzovanej miery.
• Nízka hodnota: posúdi všetky dostupné polia a určí, v ktorom z nich sa má prejsť na detaily na získanie najnižšej hodnoty analyzovanej miery.

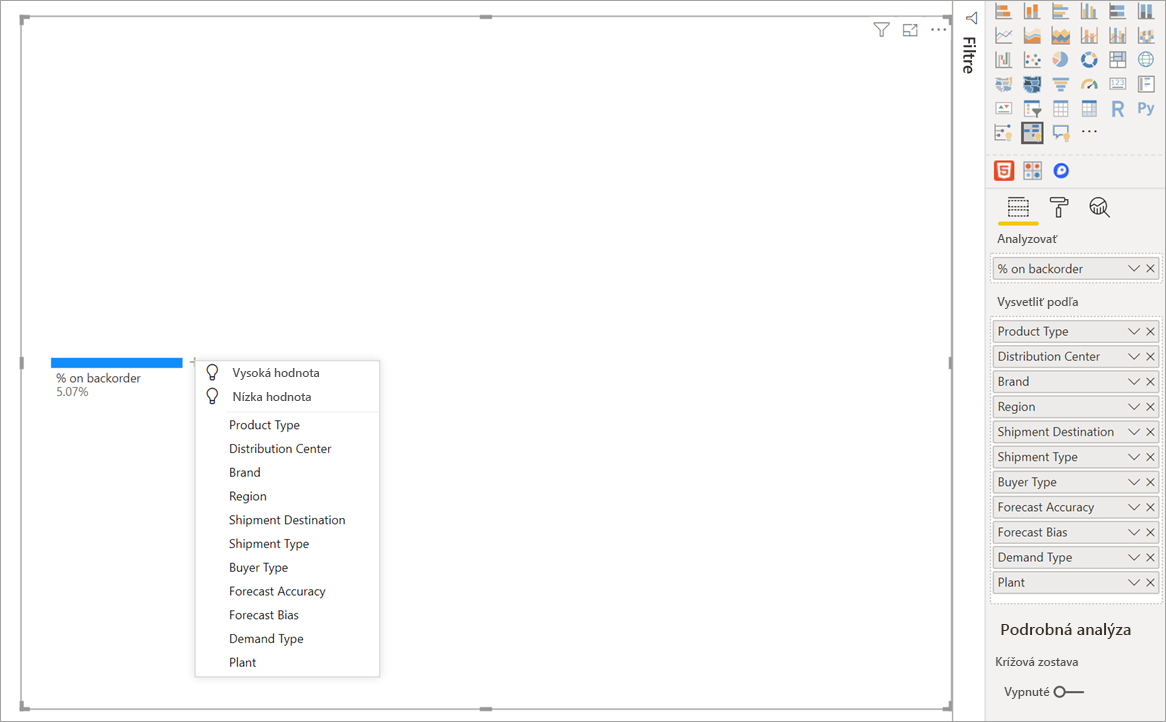

Vyberte položku Vysoká hodnota pomocou znamienka plus vedľa položky Občasné. Zobrazí sa nový stĺpec označený ako Typ produktu.

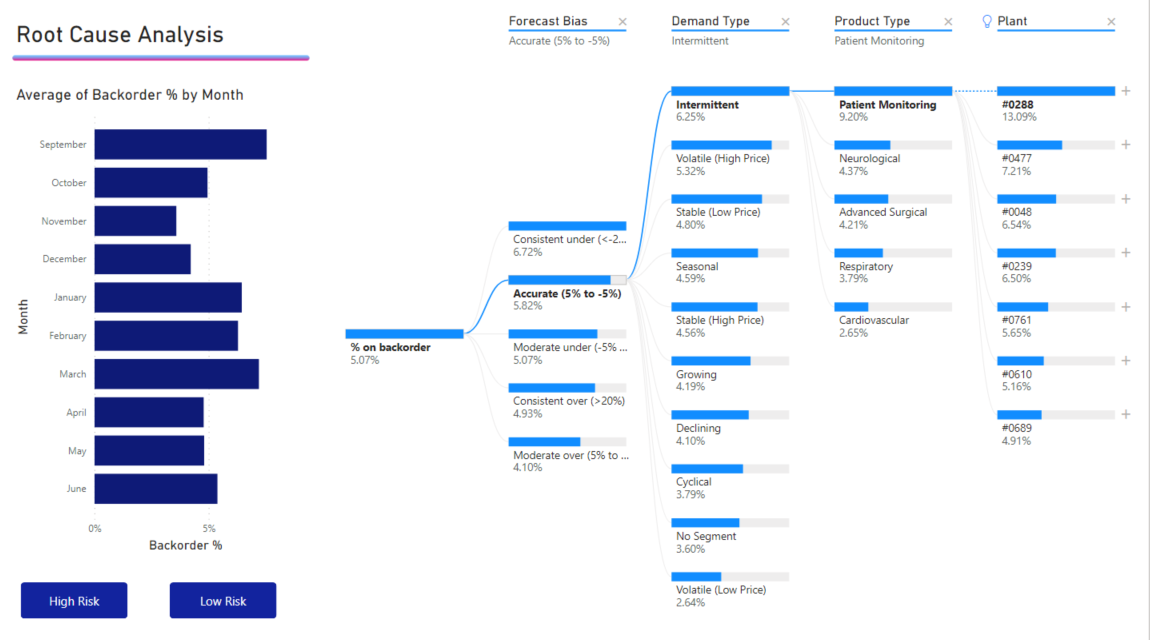

Vedľa položky Product Type (Typ produktu) sa zobrazí žiarovka, ktorá označuje, že tento stĺpec je rozdelením AI. Strom tiež zobrazuje bodkovanú čiaru odporúčajúcu uzol Patient Monitoring (Monitorovanie pacienta) označujúci najvyššiu hodnotu doobjednávok (9,2 %).

Ukázaním na žiarovku zobrazíte popis. V tomto príklade je nasledujúci popis: "% on backorder is highest when Product Type is Patient Monitoring" (% na do objednávky je najvyššie, keď Typ produktu je Monitorovanie pacienta).

Vizuál môžete nakonfigurovať tak, aby vyhľadával relatívne rozdelenia AI, na rozdiel od absolútnych .

Relatívny režim vyhľadáva vysoké hodnoty, ktoré vynikajú (v porovnaní so zvyšnými údajmi v stĺpci). Pozrime sa opäť na predaj videohier ako na príklad:

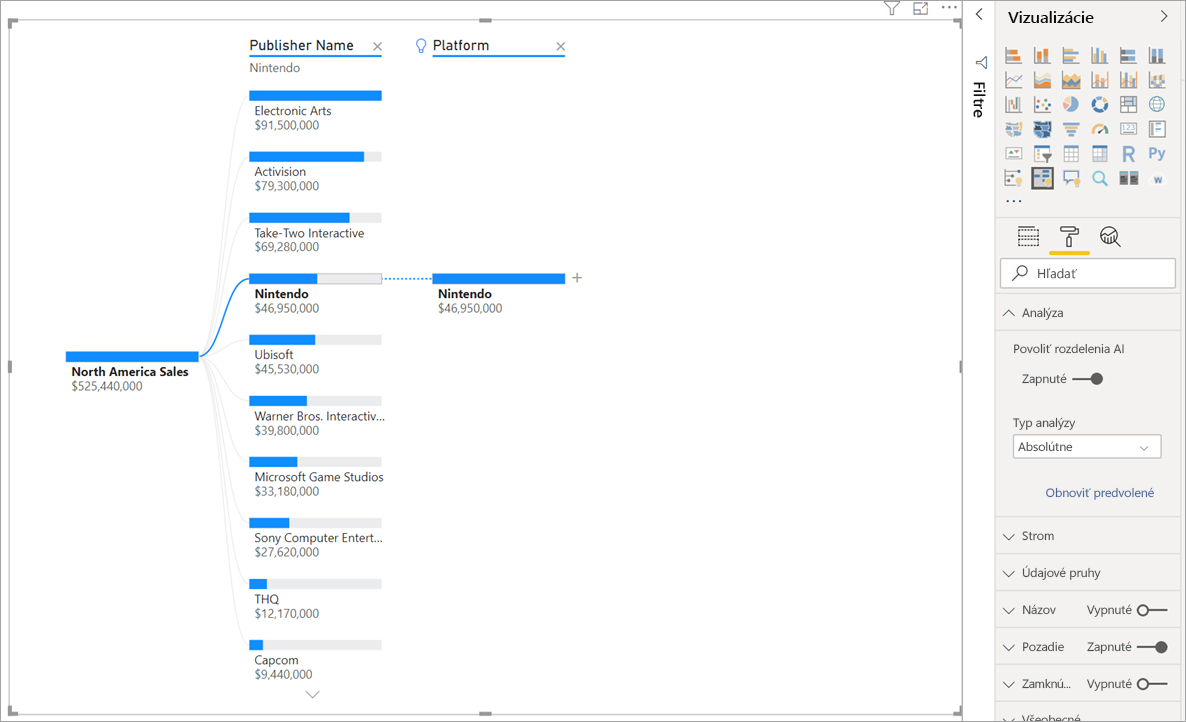

Na snímke obrazovky vyššie sa pozeráme na predaj videohier v Severnej Amerike. Najprv strom rozdelíme podľa vydavateľa Name (Názov vydavateľa) a potom prejdeme na detaily Nintendo. Po výbere položky Vysoká hodnota sa výsledkom rozšírenia Platform is Nintendo (Platforma je Nintendo). Keďže Nintendo (vydavateľ) vyvíja len pre konzoly Nintendo, prítomná je len jedna hodnota, a preto nie je prekvapivé, že ide o najvyššiu hodnotu.

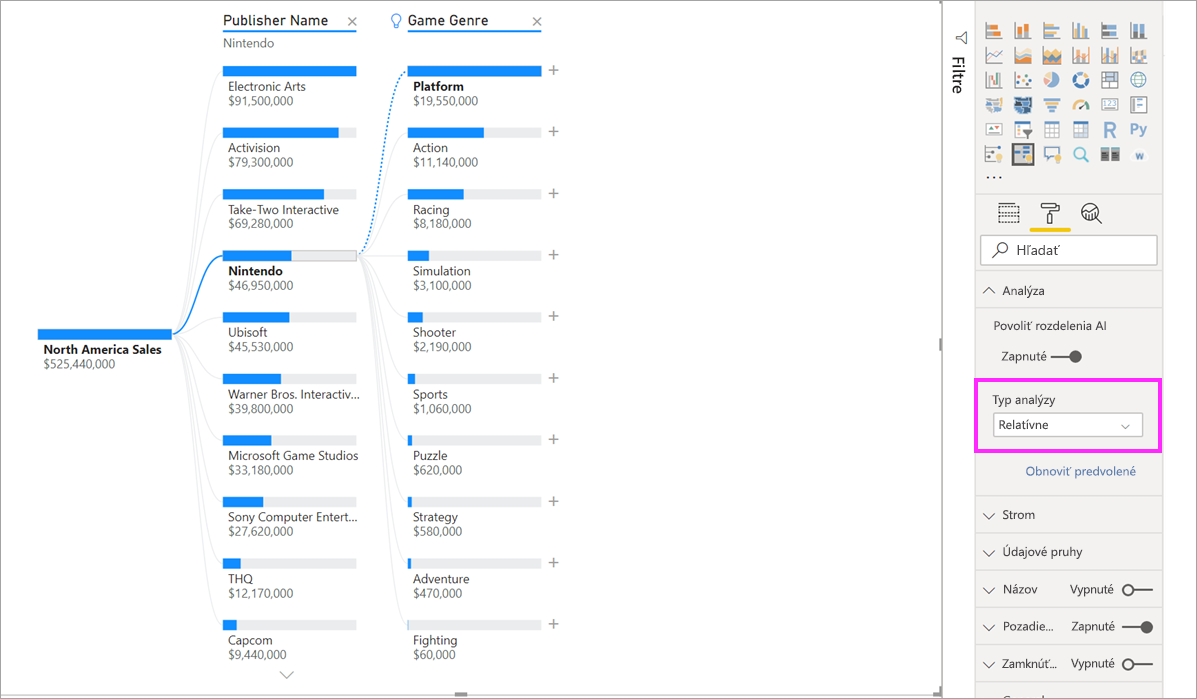

Zaujímavejším rozdelením by však bolo zistiť, ktorá vysoká hodnota vyniká vo vzťahu k iným hodnotám v rovnakom stĺpci. Ak zmeníme typ analýzy z možnosti Absolútna na možnosť Relatívna, získame nasledujúci výsledok pre Nintendo:

Tentoraz je odporúčaná hodnota Platform (Platforma) v rámci Game Genre (Herný žáner). Platforma neprináša vyššiu absolútnu hodnotu ako Nintendo (19 950 000 USD vs. 46 950 000 USD). Napriek tomu je to hodnota, ktorá vyniká.

Presnejšie povedané, keďže existuje 10 hodnôt Game Genre (Herný žáner), očakávaná hodnota pre Platform (Platforma) by bola 4,6 mil. USD v prípade, keby boli rozdelené rovnomerne. Keďže platform (Platforma) má hodnotu takmer 20 mil. USD, ide o zaujímavý výsledok, pretože je štvornásobne vyšší ako očakávaný výsledok.

Výpočet je nasledujúci:

Predaj v Severnej Amerike pre platformu / Abs(Avg(Predaj v Severnej Amerike pre herný žáner))
Vs.
Predaj v Severnej Amerike pre Nintendo / Abs(Avg(Predaj v Severnej Amerike pre platformu))

Čo znamená:

19 550 000 / (19 550 000 + 11 140 000 + ... + 470 000 + 60 000 /10) = 4,25x
Vs.
46 950 000/ (46 950 000/1) = 1x

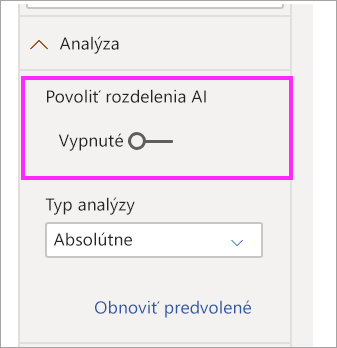

Ak nechcete v strome používať žiadne rozdelenia AI, môžete ich tiež vypnúť v možnostiach Formátovanie analýzy:

Interakcia stromu s rozdeleniami AI

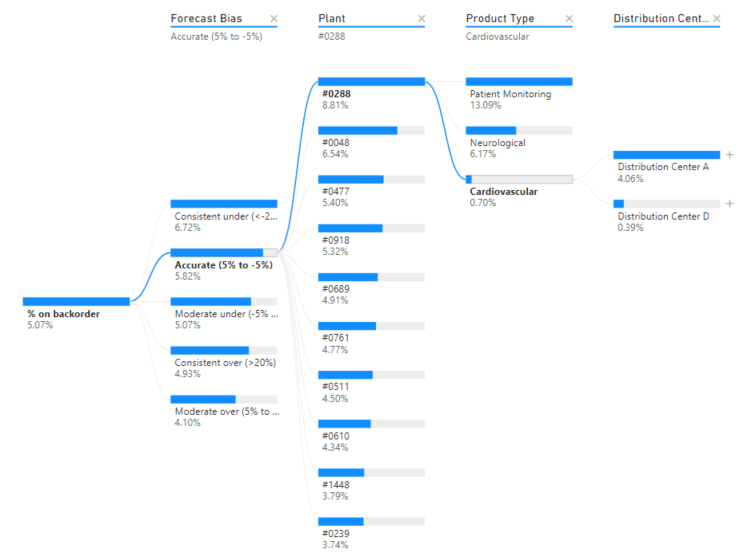

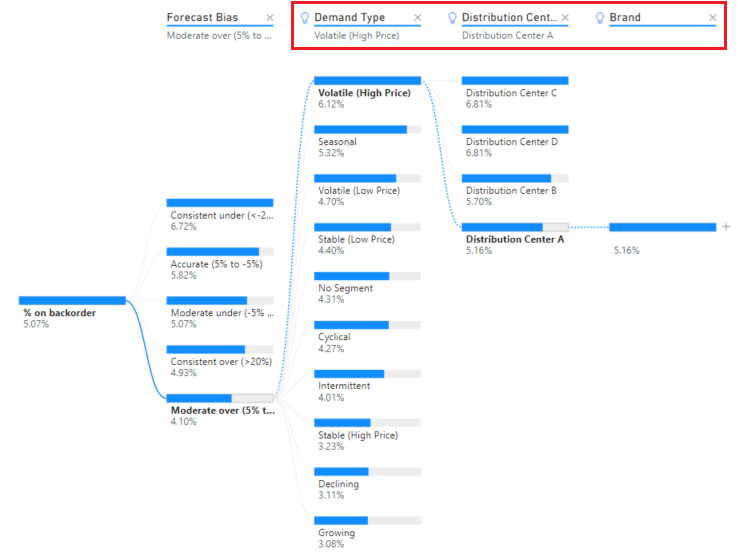

Môžete mať viacero nasledujúcich úrovní AI. Môžete tiež kombinovať rôzne druhy úrovní AI (prejsť z vysokej hodnoty na nízku hodnotu a späť na vysokú hodnotu):

Ak v strome vyberiete iný uzol, rozdelenia AI sa prepočítajú úplne od začiatku. V nižšie uvedenom príklade sme zmenili vybratý uzol na úrovni Forecast Bias (Odchýlka prognózy). Nasledujúce úrovne sa zmenia tak, aby prinášali správne vysoké a nízke hodnoty.

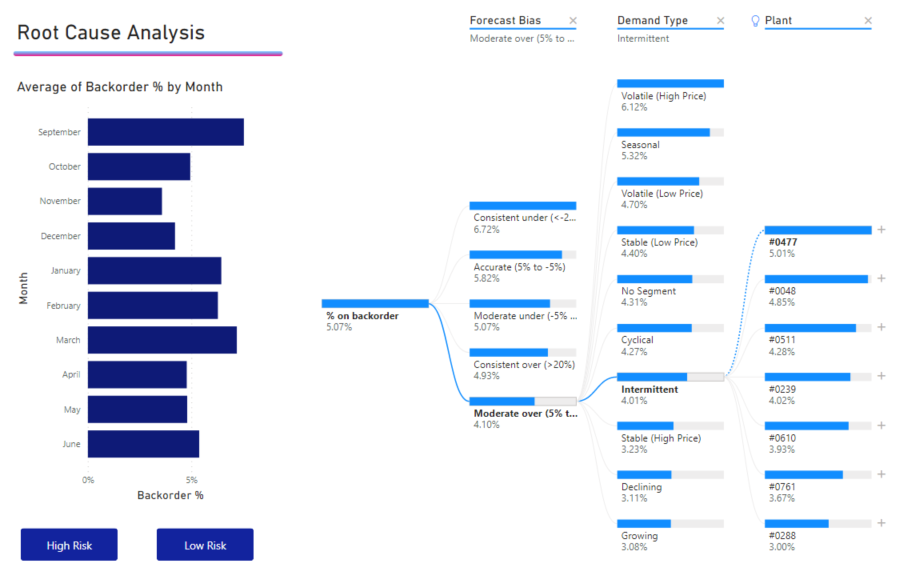

Úrovne AI sa prepočítajú aj pri krížovom filtrovaní dekompozičného stromu podľa iného vizuálu. V nižšie uvedenom príklade vidíme, že percento dojednávok je najvyššie pre Plant (Továreň) #0477.

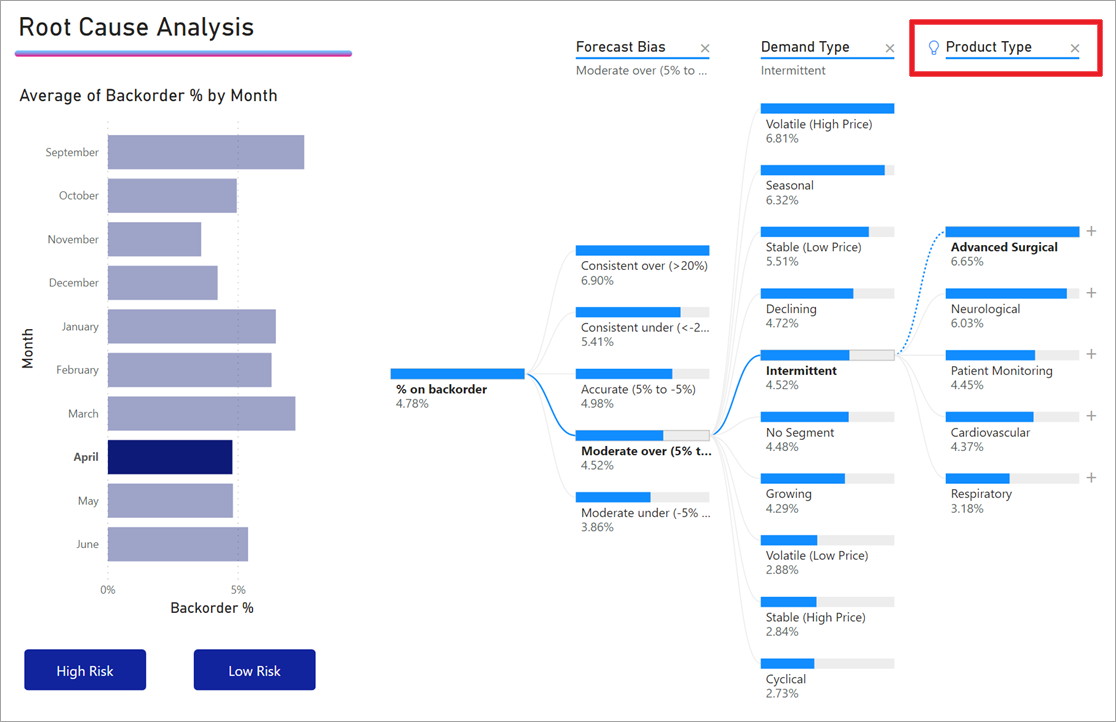

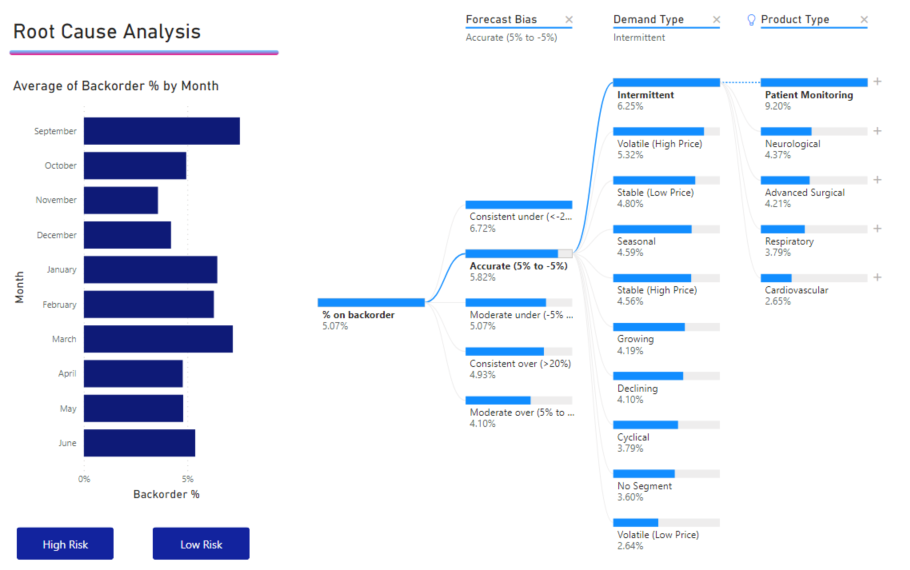

Ak však v pruhovom grafe vyberieme April ( Apríl ), najvyššia hodnota sa zmení na Product Type is Advanced Surgical (Typ produktu je Pokročilé chirurgické). V tomto prípade sa nielen zmeniť poradie uzlov, ale aj vybral iný stĺpec.

Ak chceme, aby sa úrovne AI správali ako úrovne bez AI, vyberte žiarovku, aby sa správanie vrátilo na predvolené.

Spoločne možno z reťaziť viacero úrovní AI, úroveň bez AI však nemôže nasledovať po úrovni AI. Ak po rozdelení AI vykonáme manuálne rozdelenie, žiarovka z úrovne AI zmizne a úroveň sa premení na normálnu úroveň.

Zamykanie

Tvorca obsahu môže uzamknúť úrovne pre používateľov zostáv. Keď je úroveň zamknutá, nedá sa odstrániť ani zmeniť. Používateľ môže skúmať rôzne cesty v rámci uzamknutej úrovne, ale nemôže zmeniť samotnú úroveň. Ako tvorca môžete ukázaním na existujúce úrovne zobraziť ikonu zámku. Môžete uzamknúť ľubovoľný počet úrovní, zamknutým úrovniam však nemôžu predchádzať odomknuté úrovne.

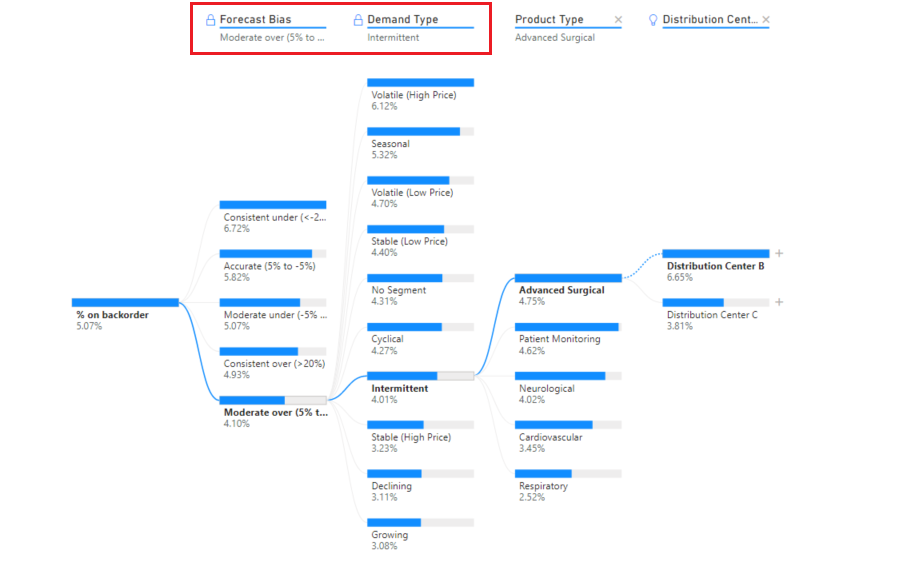

V nižšie uvedenom príklade sú zamknuté prvé dve úrovne. Používatelia zostáv môžu zmeniť úroveň 3 a 4 a dokonca aj potom pridať nové úrovne. Prvé dve úrovne však nie je možné zmeniť:

Dôležité informácie a obmedzenia

Maximálny počet úrovní pre strom je 50. Maximálny počet údajových bodov, ktoré možno v strome naraz vizualizovať, je 5 000. Ak chcete zobraziť len prvých n hodnôt, s skracujeme úrovne. Hodnota prvých n hodnôt na úroveň je v súčasnosti nastavená na 10.

Dekompozičný strom nie je podporovaný v nasledujúcich scenároch:

• Lokálna služba Analysis Services

Rozdelenia AI nie sú podporované v nasledujúcich scenároch:

• Azure Analysis Services
• Power BI Report Server
• Publikovanie na webe
• Komplexné mierky a mierky zo schém rozšírení v časti Analyzovať

Ďalšie obmedzenia:

• Podpora v rámci funkcie Q&A
