Diagramvisualiseringar

Artikel
11/23/2023

Diagramvisualiseringar i Azure-arbetsböcker stöder visualisering av godtyckliga grafer baserat på data från loggar för att visa relationerna mellan övervakningsentiteter.

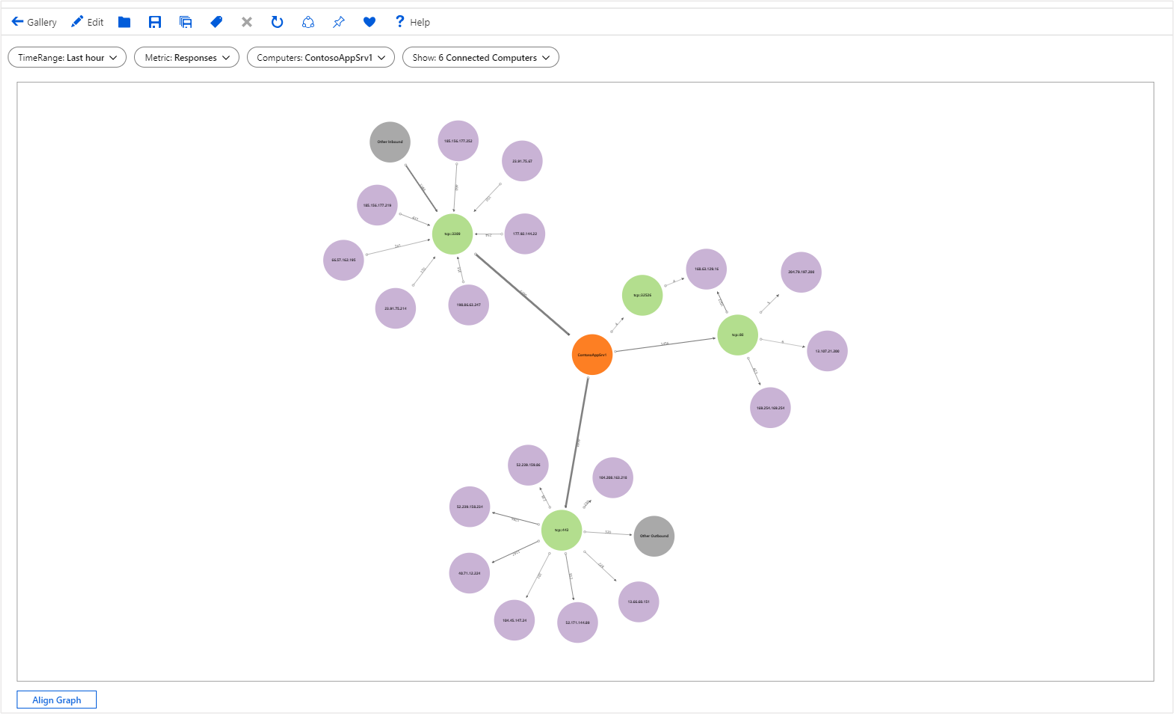

Följande diagram visar data som flödar in och ut från en dator via olika portar till och från externa datorer. Den färgas efter typ, till exempel dator jämfört med port eller extern IP-adress. Kantstorlekarna motsvarar mängden data som flödar mellan. Underliggande data kommer från KQL-fråga som riktar sig mot VM-anslutningar.

Lägga till en graf

Växla arbetsboken till redigeringsläge genom att välja Redigera.
Använd länken Lägg till fråga för att lägga till en loggfrågekontroll i arbetsboken.
För Frågetyp väljer du Loggar. För Resurstyp väljer du till exempel Application Insights och väljer de resurser som ska riktas.

Använd frågeredigeraren för att ange KQL för din analys.

let data = dependencies
| summarize Calls = count() by App = appName, Request = operation_Name, Dependency = name
| extend RequestId = strcat(App, '::', Request);
let links = data
| summarize Calls = sum(Calls) by App, RequestId
| project SourceId = App, TargetId = RequestId, Calls, Kind = 'App -> Request'
| union (data
    | project SourceId = RequestId, TargetId = Dependency, Calls, Kind = 'Request -> Dependency');
let nodes = data
| summarize Calls = sum(Calls) by App
| project Id = App, Name = App, Calls, Kind = 'App'
| union (data
    | summarize Calls = sum(Calls) by RequestId, Request
    | project Id = RequestId, Name = Request, Calls, Kind = 'Request')
| union (data
    | summarize Calls = sum(Calls) by Dependency
    | project Id = Dependency, Name = Dependency, Calls, Kind = 'Dependency');
nodes
| union (links)

Ange Visualisering till Graph.

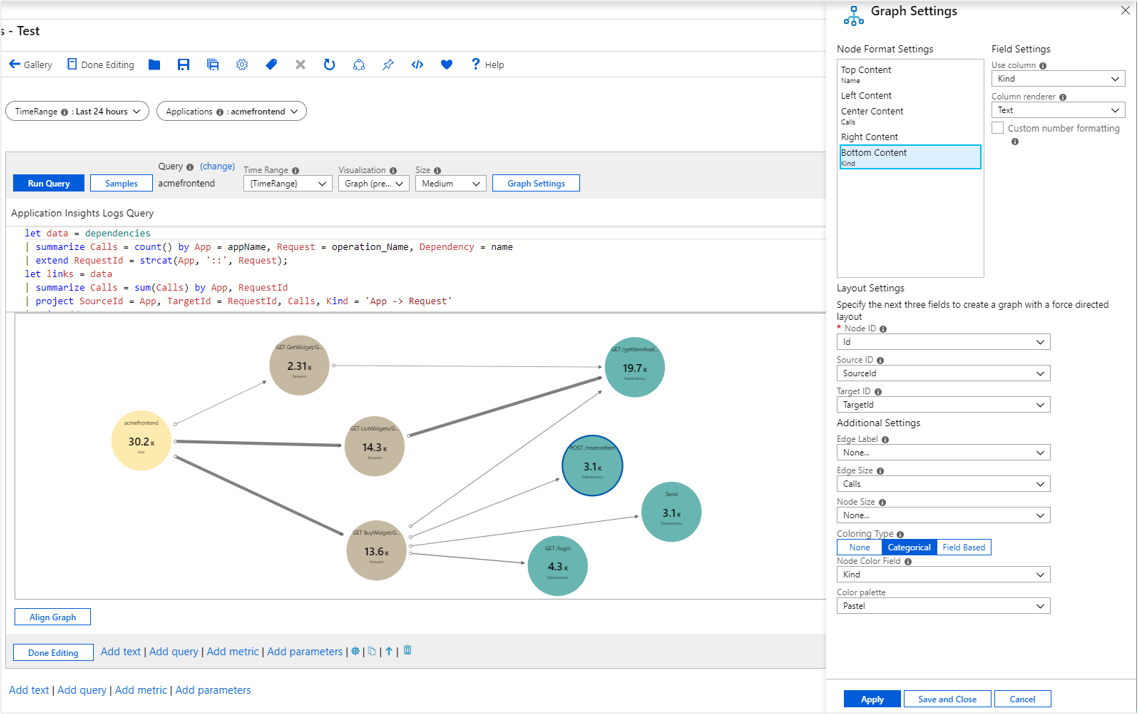

Välj Graph Inställningar för att öppna fönstret Graph Inställningar.
I Nodformat Inställningar längst upp anger du:
- Översta innehållet
  - Använd kolumn: Name
  - Kolumnåtergivning: Text
- Centrera innehåll
  - Använd kolumn: Calls
  - Kolumnåtergivning: Big Number
  - Färgpalett: None
- Innehåll i nederkant
  - Använd kolumn: Kind
  - Kolumnåtergivning: Text
I Layout Inställningar längst ned anger du:
- Nod-ID: Id
- Käll-ID: SourceId
- Mål-ID: TargetId
- Edge-etikett: None
- Kantstorlek: Calls
- Nodstorlek: None
- Färgtyp: Categorical
- Nodfärgfält: Kind
- Färgpalett: Pastel
Välj Spara och Stäng längst ned i fönstret.

Diagraminställningar

Inställning	beskrivning
`Node ID`	Väljer en kolumn som innehåller det unika ID:t för noder i diagrammet. Värdet för kolumnen kan vara en sträng eller ett tal.
`Source ID`	Väljer en kolumn som innehåller ID:t för källnoder för kanter i diagrammet. Värden måste mappas till ett värde i `Node Id` kolumnen.
`Target ID`	Väljer en kolumn som innehåller ID:t för målnoder för kanter i diagrammet. Värden måste mappas till ett värde i `Node Id` kolumnen.
`Edge Label`	Väljer en kolumn som innehåller kantetiketter i diagrammet.
`Edge Size`	Väljer en kolumn som innehåller måttet som kantbredderna ska baseras på.
`Node Size`	Väljer en kolumn som innehåller måttet som nodområdena ska baseras på.
`Coloring Type`	Används för att välja nodfärgningsschemat.

Nodfärgningstyper

Färgtyp	beskrivning
`None`	Alla noder har samma färg.
`Categorical`	Noder tilldelas färger baserat på värdet eller kategorin från en kolumn i resultatuppsättningen. I föregående exempel baseras färgning på kolumnen `Kind` i resultatuppsättningen. Paletter som stöds är `Default`, `Pastel`och `Cool tone`.
`Field Based`	I den här typen innehåller en kolumn specifika RGB-värden som ska användas för noden. Ger mest flexibilitet men kräver vanligtvis mer arbete för att aktivera.

Inställningar för nodformat

Du kan ange vilket innehåll som ska gå till de olika delarna av en nod: överst, vänster, mitten, höger och nederkant. Grafer kan använda alla renderares arbetsbok som stöder text, stora tal, spark-linjer och ikoner.

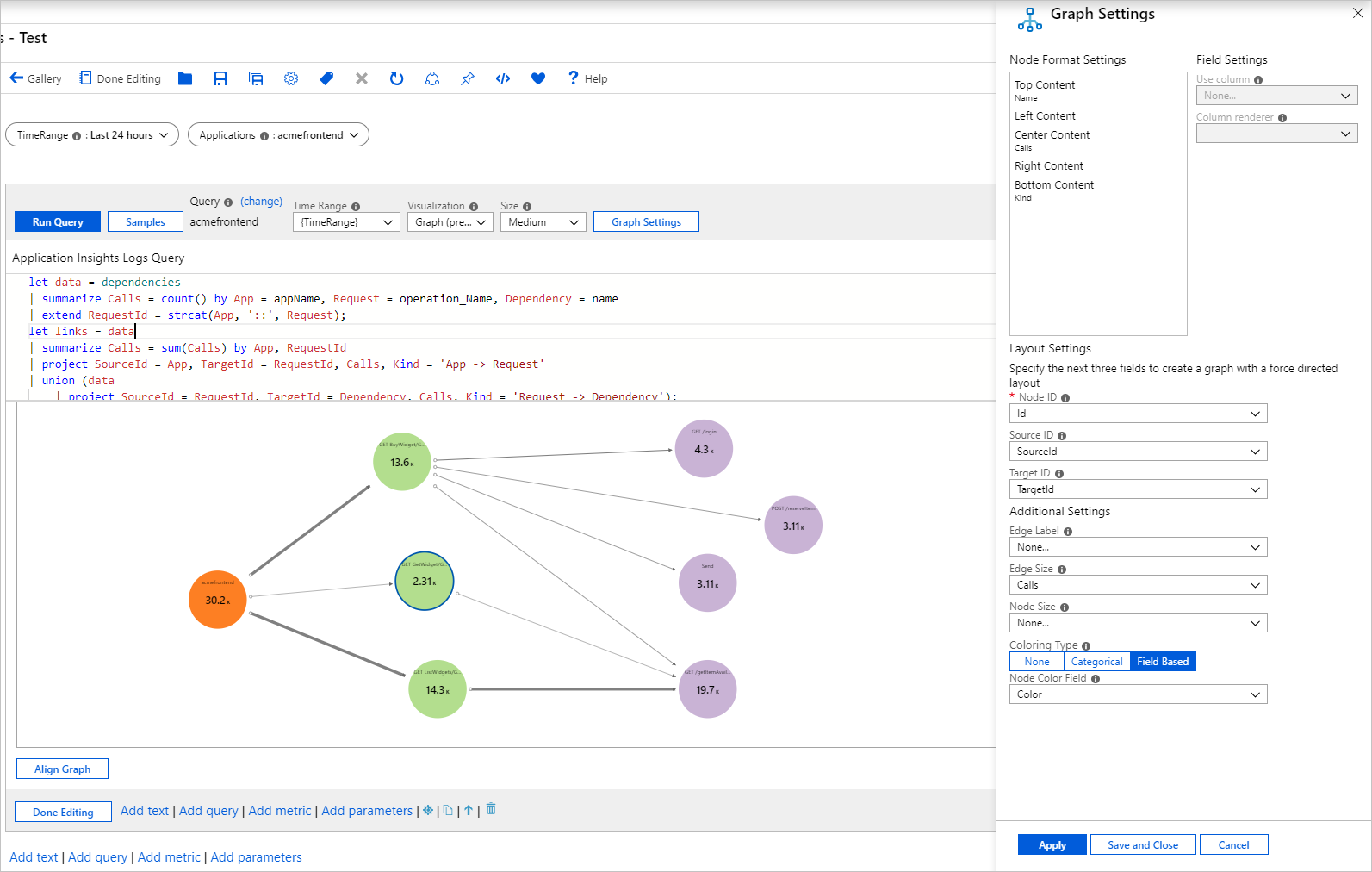

Fältbaserad nodfärgning

Växla arbetsboken till redigeringsläge genom att välja Redigera.
Använd länken Lägg till fråga för att lägga till en loggfrågekontroll i arbetsboken.
För Frågetyp väljer du Loggar. För Resurstyp väljer du till exempel Application Insights och väljer de resurser som ska riktas.
