Diagnostikloggar för Application Gateway

Application Gateway-loggar innehåller detaljerad information om händelser som rör en resurs och dess åtgärder. Dessa loggar är tillgängliga för händelser som Åtkomst, Aktivitet, Brandvägg och Prestanda (endast för V1). Detaljerad information i loggar är användbar när du felsöker ett problem eller bygger en analysdashboard genom att använda dessa rådata.

Loggar är tillgängliga för alla resurser i Application Gateway. Men om du vill använda dem måste du aktivera deras samling på valfri lagringsplats. Loggning i Azure Application Gateway aktiveras av Azure Monitor-tjänsten. Vi rekommenderar att du använder Log Analytics-arbetsytan eftersom du enkelt kan använda dess fördefinierade frågor och ange aviseringar baserat på specifika loggvillkor.

Typer av resursloggar

Du kan använda olika typer av loggar i Azure för att hantera och felsöka programgatewayer.

Anteckning

Loggar är endast tillgängliga för resurser som distribueras i Azure Resource Manager-distributionsmodellen. Du kan inte använda loggar för resurser i den klassiska distributionsmodellen. En bättre förståelse för de två modellerna finns i artikeln Förstå Resource Manager-distribution och klassisk distribution .

Exempel på hur du optimerar åtkomstloggar med hjälp av arbetsytetransformeringar

Exempel 1: Selektiv projektion av kolumner: Anta att du har åtkomstloggar för application gateway med 20 kolumner, men du är intresserad av att analysera data från endast sex specifika kolumner. Med hjälp av arbetsytetransformeringen kan du projicera dessa sex kolumner till din arbetsyta, vilket effektivt utesluter de övriga 14 kolumnerna. Även om de ursprungliga data från de undantagna kolumnerna inte lagras, visas tomma platshållare för dem fortfarande på bladet Loggar. Den här metoden optimerar lagringen och ser till att endast relevanta data bevaras för analys.

Anteckning

Om du väljer alternativet Prova ny Log Analytics på bladet Loggar får du större kontroll över de kolumner som visas i användargränssnittet.

Exempel 2: Om du fokuserar på specifika statuskoder: När du analyserar åtkomstloggar kan du i stället för att bearbeta alla loggposter skriva en fråga för att endast hämta rader med specifika HTTP-statuskoder (till exempel 4xx och 5xx). Eftersom de flesta begäranden helst faller under kategorierna 2xx och 3xx (som representerar lyckade svar) begränsas datauppsättningen med fokus på de problematiska statuskoderna. Med den här riktade metoden kan du extrahera den mest relevanta och användbara informationen, vilket gör den både fördelaktig och kostnadseffektiv.

Rekommenderad övergångsstrategi för att gå från Azure-diagnostik till resursspecifik tabell:

  1. Utvärdera aktuell datakvarhållning: Fastställa hur länge data för närvarande bevaras i Azure-diagnostiktabellen (anta till exempel att diagnostiktabellen behåller data i 15 dagar).
  2. Etablera specifik bevarande för resurser: Implementera en ny diagnostikinställning med tabell specifik för resursen.
  3. Parallell datainsamling: Under en tillfällig period samlar du in data samtidigt i både Azure Diagnostics och de resursspecifika inställningarna.
  4. Bekräfta datanoggrannhet: Kontrollera att datainsamlingen är korrekt och konsekvent i båda inställningarna.
  5. Ta bort Azure-diagnostikinställning: Ta bort Azure-diagnostikinställningen för att förhindra duplicerad datainsamling.

Andra lagringsplatser:

  • Azure Storage-konto: Lagringskonton används bäst för loggar när loggar lagras under en längre tid och granskas när det behövs.
  • Azure Event Hubs: Händelsehubbar är ett bra alternativ för att integrera med andra SIEM-verktyg (säkerhetsinformation och händelsehantering) för att få aviseringar om dina resurser.
  • Integreringar med Azure Monitor-partners.

Läs mer om diagnostikinställningarnas mål i Azure Monitor.

Aktivera loggning via PowerShell

Aktivitetsloggning är automatiskt aktiverad för alla Resource Manager-resurser. Du måste aktivera åtkomst och prestandaloggning för att börja samla in de data som är tillgängliga via dessa loggar. Använd följande steg för att aktivera loggning:

  1. Anteckna resurs-ID:t för det lagringskonto där loggdata lagras. Det här värdet är av formuläret : /subscriptions/<subscriptionId>/resourceGroups/<resourceGroupName>/providers/Microsoft.Storage/storageAccounts/<storageAccountName>. Du kan använda valfritt lagringskonto i din prenumeration. Du hittar den här informationen i Azure Portal.

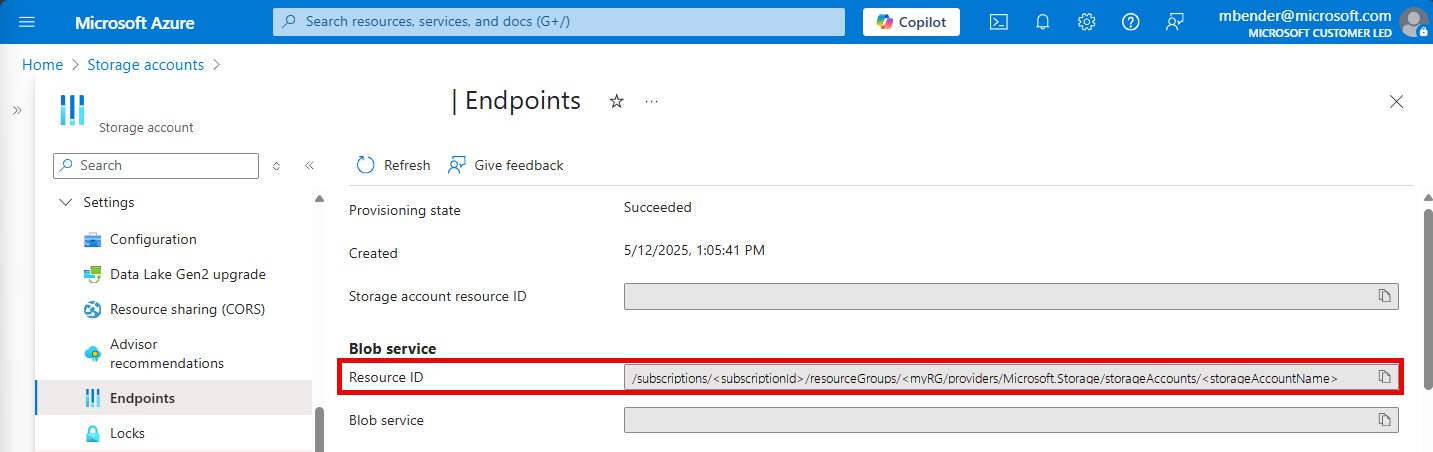

    Skärmbild av lagringskontoslutpunkter.

  2. Notera resurs-ID för din applikationsgateway för vilken loggning är aktiverad. Det här värdet har formen: /subscriptions/<subscriptionId>/resourceGroups/<resourceGroupName>/providers/Microsoft.Network/applicationGateways/<applicationGatewayName>. Du hittar den här informationen i Azure Portal.

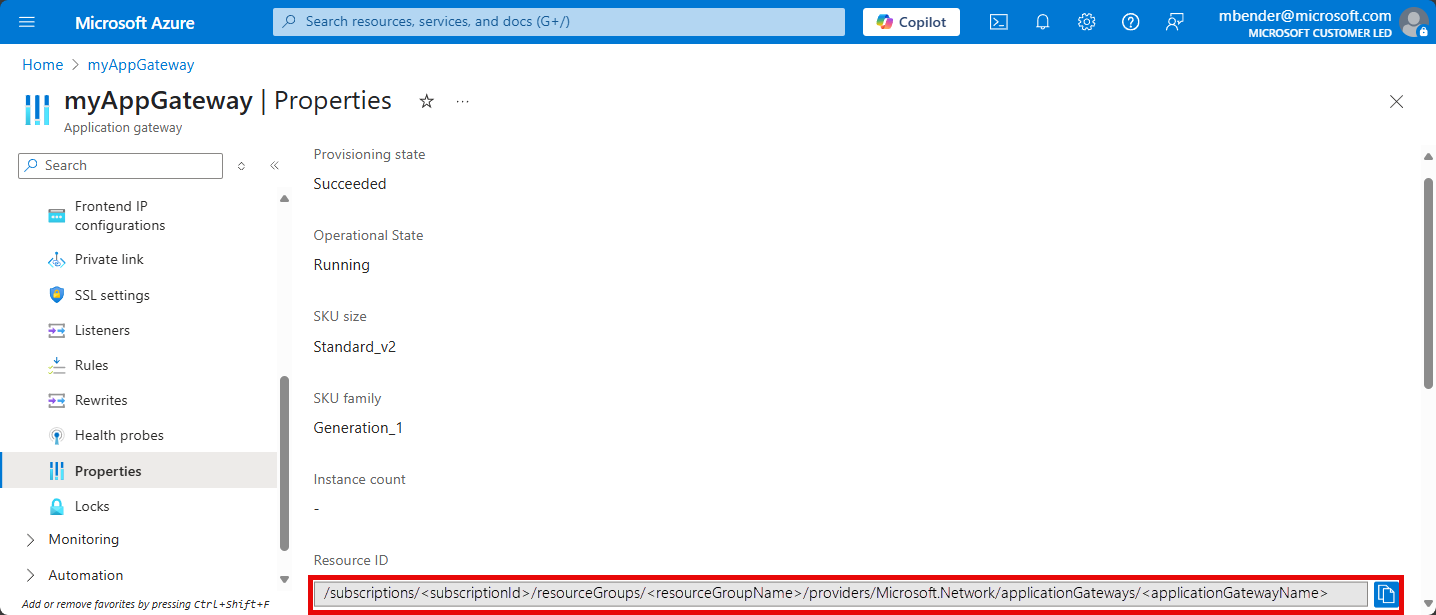

    Skärmbild av egenskaper för appgateway.

  3. Aktivera diagnostisk loggning med följande PowerShell-cmdlet:

    Set-AzDiagnosticSetting  -ResourceId /subscriptions/<subscriptionId>/resourceGroups/<resourceGroupName>/providers/Microsoft.Network/applicationGateways/<applicationGatewayName> -StorageAccountId /subscriptions/<subscriptionId>/resourceGroups/<resourceGroupName>/providers/Microsoft.Storage/storageAccounts/<storageAccountName> -Enabled $true

Tips

Aktivitetsloggar kräver inte ett separat lagringskonto. När du använder lagring för åtkomst- och prestandaloggning debiteras avgifter för tjänsten.

aktivera loggning via Azure Portal

  1. Leta upp resursen i Azure Portal och välj Diagnostikinställningar.

    För Application Gateway är tre loggar tillgängliga:

    • Åtkomstlogg
    • Prestandalogg (endast tillgängligt för V1 SKU)
    • Brandväggslogg

  2. Om du vill börja samla in data väljer du Aktivera diagnostik.

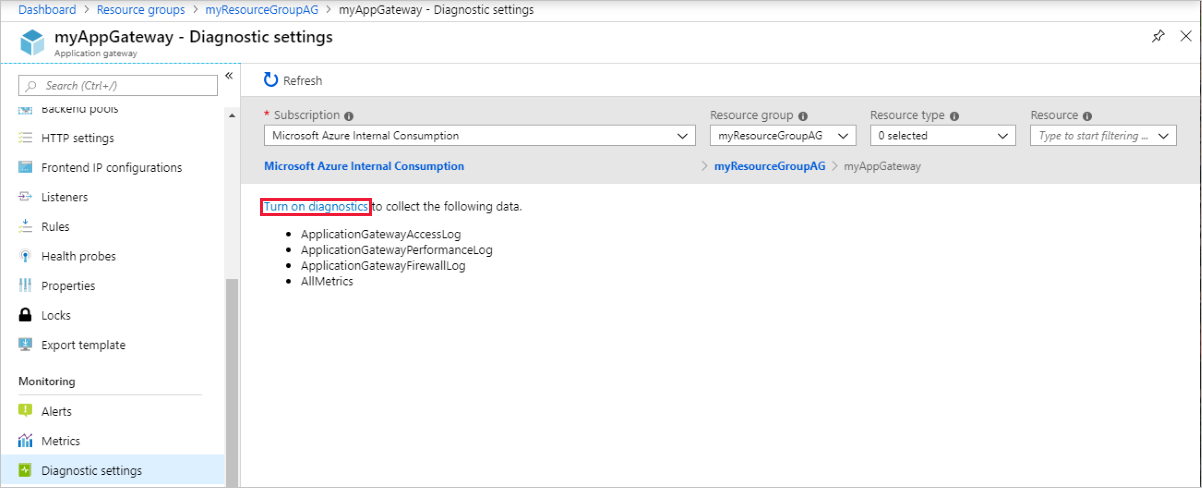

    Skärmbild av aktivering av diagnostik.

  3. På sidan Diagnostikinställningar kan du göra inställningar för diagnostikloggarna. I det här exemplet lagrar Log Analytics loggarna. Du kan också använda händelsehubbar och ett lagringskonto till att spara dina diagnostiska loggar.

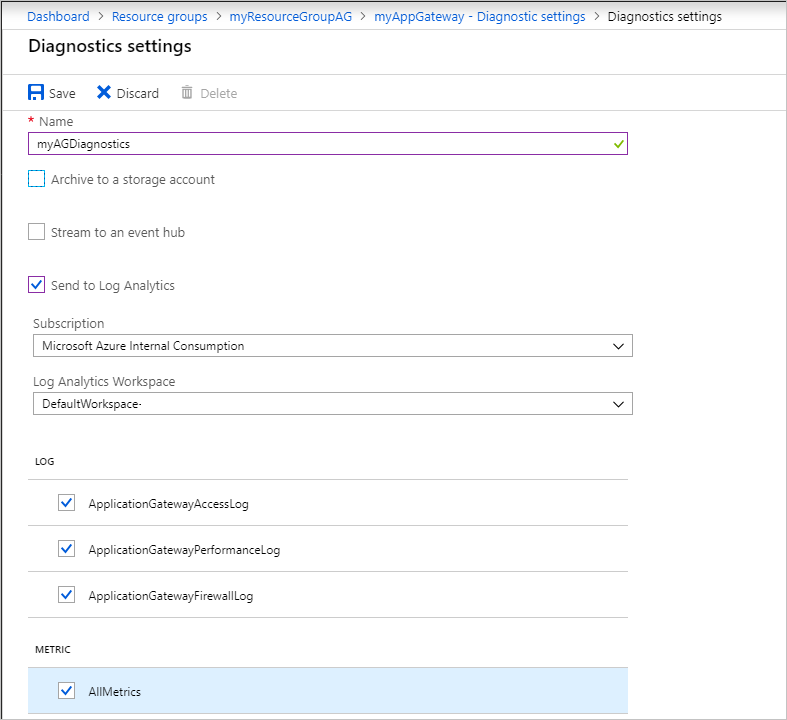

    Skärmbild av att starta konfigurationsprocessen.

  4. Ange ett namn för inställningarna, bekräfta inställningarna och välj Spara.

Information om hur du visar och analyserar aktivitetsloggdata finns i Analysera övervakningsdata.

Visa och analysera åtkomst-, prestanda- och brandväggsloggar

Azure Monitor-loggar kan samla in räknar- och händelseloggfilerna från ditt Blob Storage-konto. Mer information finns i Analysera övervakningsdata.

Du kan också ansluta till ditt lagringskonto och hämta JSON-loggposter för åtkomst- och prestandaloggar. När du har laddat ned JSON-filerna kan du konvertera dem till CSV-format och visa dem i Excel, Power BI eller något annat verktyg för visualisering av data.

Tips

Om du är bekant med Visual Studio och grundläggande begrepp om att ändra värden för konstanter och variabler i C#, kan du använda loggkonverterarens verktyg som är tillgängliga från GitHub.
