Aktivera Edge-containerregister på din Azure Stack Edge Pro GPU-enhet

GÄLLER FÖR: Ja för Pro GPU SKUAzure Stack Edge Pro – GPUJa för Pro 2 SKUAzure Stack Edge Pro 2Ja för Pro R SKUAzure Stack Edge Pro RJa för Mini R SKUAzure Stack Edge Mini R

Den här artikeln beskriver hur du aktiverar Edge-containerregistret och använder det inifrån Kubernetes-klustret på din Azure Stack Edge Pro-enhet. Exemplet som används i artikeln beskriver hur du skickar en avbildning från ett källregister, i det här fallet Microsoft Container-registret, till registret på Azure Stack Edge-enheten, Edge-containerregistret.

Om Edge-containerregistret

Containerbaserade beräkningsprogram körs på containeravbildningar och dessa avbildningar lagras i register. Register kan vara offentliga, till exempel Docker Hub, privata leverantörer eller molnleverantörer som hanteras, till exempel Azure Container Registry. Mer information finns i Om register, lagringsplatser och bilder.

Ett Edge-containerregister tillhandahåller en lagringsplats på Edge på din Azure Stack Edge Pro-enhet. Du kan använda det här registret för att lagra och hantera dina privata containeravbildningar.

I en miljö med flera noder kan containeravbildningar laddas ned och push-överföras till Edge-containerregistret en gång. Alla Edge-program kan använda Edge-containerregistret för efterföljande distributioner.

Förutsättningar

Innan du börjar bör du kontrollera att:

  1. Du har åtkomst till en Azure Stack Edge Pro-enhet.

  2. Du har aktiverat din Azure Stack Edge Pro-enhet enligt beskrivningen i Aktivera Azure Stack Edge Pro.

  3. Du har aktiverat beräkningsrollen på enheten. Ett Kubernetes-kluster skapades också på enheten när du konfigurerade beräkning på enheten enligt anvisningarna i Konfigurera beräkning på din Azure Stack Edge Pro-enhet.

  4. Du har Kubernetes API-slutpunkten från sidan Enhet i ditt lokala webbgränssnitt. Mer information finns i anvisningarna i Hämta Kubernetes API-slutpunkt.

  5. Du har åtkomst till ett klientsystem med ett operativsystem som stöds. Om du använder en Windows-klient ska systemet köra PowerShell 5.0 eller senare för att få åtkomst till enheten.

    1. Om du vill hämta och push-överföra dina egna containeravbildningar kontrollerar du att docker-klienten är installerad i systemet. Om du använder en Windows-klient installerar du Docker Desktop i Windows.

Aktivera containerregister som tillägg

Det första steget är att aktivera Edge-containerregistret som ett tillägg.

  1. Anslut till Enhetens PowerShell-gränssnitt.

  2. Om du vill aktivera containerregistret som ett tillägg skriver du:

    Set-HcsKubernetesContainerRegistry

    Den här åtgärden kan ta flera minuter att slutföra.

    Här är exempelutdata för det här kommandot:

    [10.128.44.40]: PS>Set-HcsKubernetesContainerRegistry
Operation completed successfully. Use Get-HcsKubernetesContainerRegistryInfo for credentials

  3. Om du vill hämta information om containerregistret skriver du:

    Get-HcsKubernetesContainerRegistryInfo

    Här är exemplet på det här kommandot:

    [10.128.44.40]: PS> Get-HcsKubernetesContainerRegistryInfo

Endpoint                                   IPAddress    Username     Password
--------                                   ---------    --------     --------
ecr.dbe-hw6h1t2.microsoftdatabox.com:31001 10.128.44.41 ase-ecr-user i3eTsU4zGYyIgxV

  4. Anteckna användarnamnet och lösenordet från utdata Get-HcsKubernetesContainerRegistryInfofrån . Dessa autentiseringsuppgifter används för att logga in i Edge-containerregistret när avbildningar skickas.

Hantera containerregisteravbildningar

Du kanske vill komma åt containerregistret utanför din Azure Stack Edge-enhet. Du kanske också vill skicka eller hämta avbildningar i registret.

Följ dessa steg för att komma åt Edge-containerregistret:

  1. Hämta slutpunktsinformationen för Edge-containerregistret.

    1. I enhetens lokala användargränssnitt går du till Enhet.

    2. Leta upp gränscontainerregistrets slutpunkt. Edge-containerregistrets slutpunkt på enhetssidan

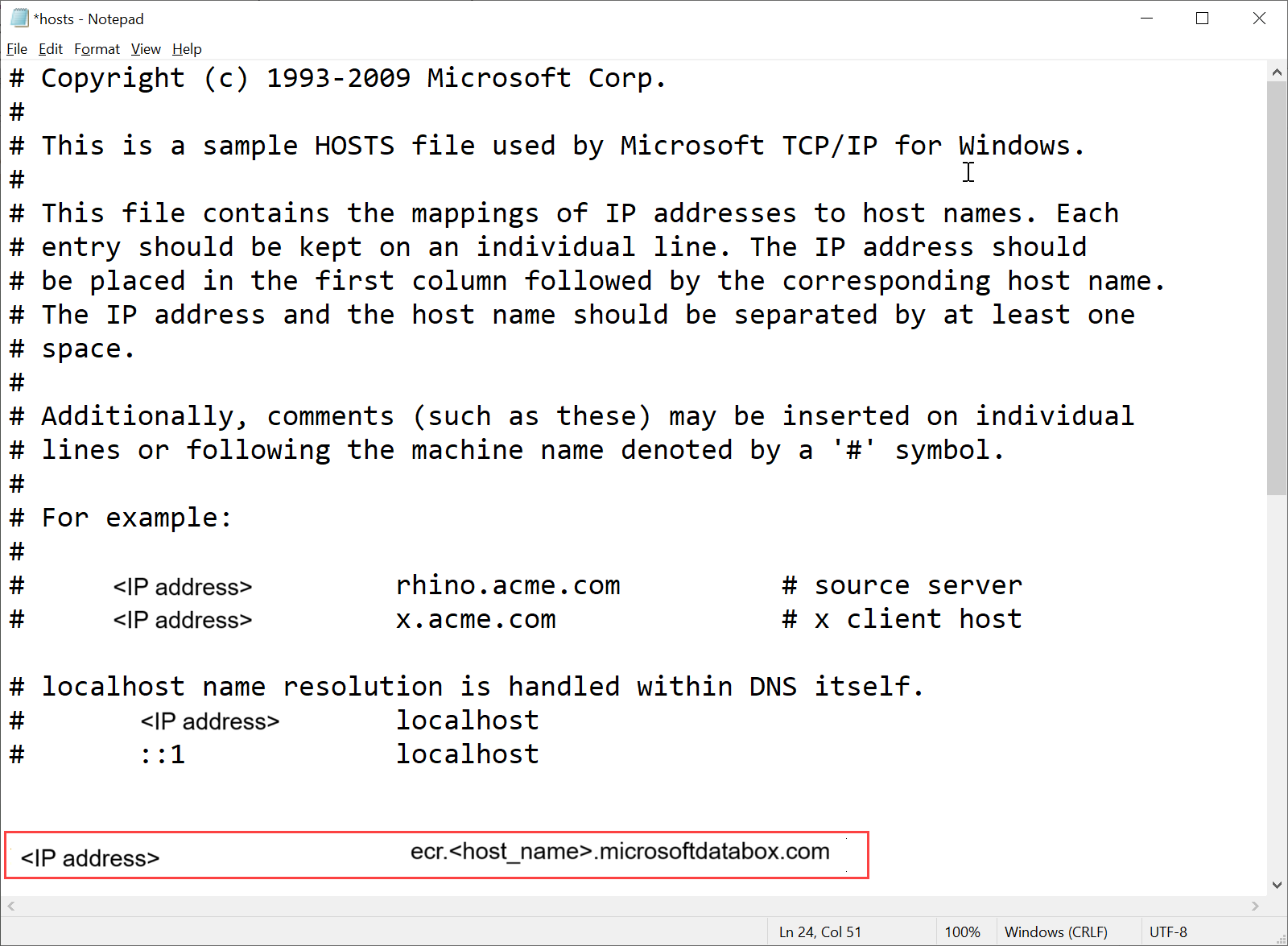

    3. Kopiera den här slutpunkten och skapa en motsvarande DNS-post i C:\Windows\System32\Drivers\etc\hosts klientens fil för att ansluta till edge-containerns registerslutpunkt.

      <IP-adress för Kubernetes huvudnod><Edge-containerregisterslutpunkt>

      Lägg till DNS-post för Edge-containerregistrets slutpunkt

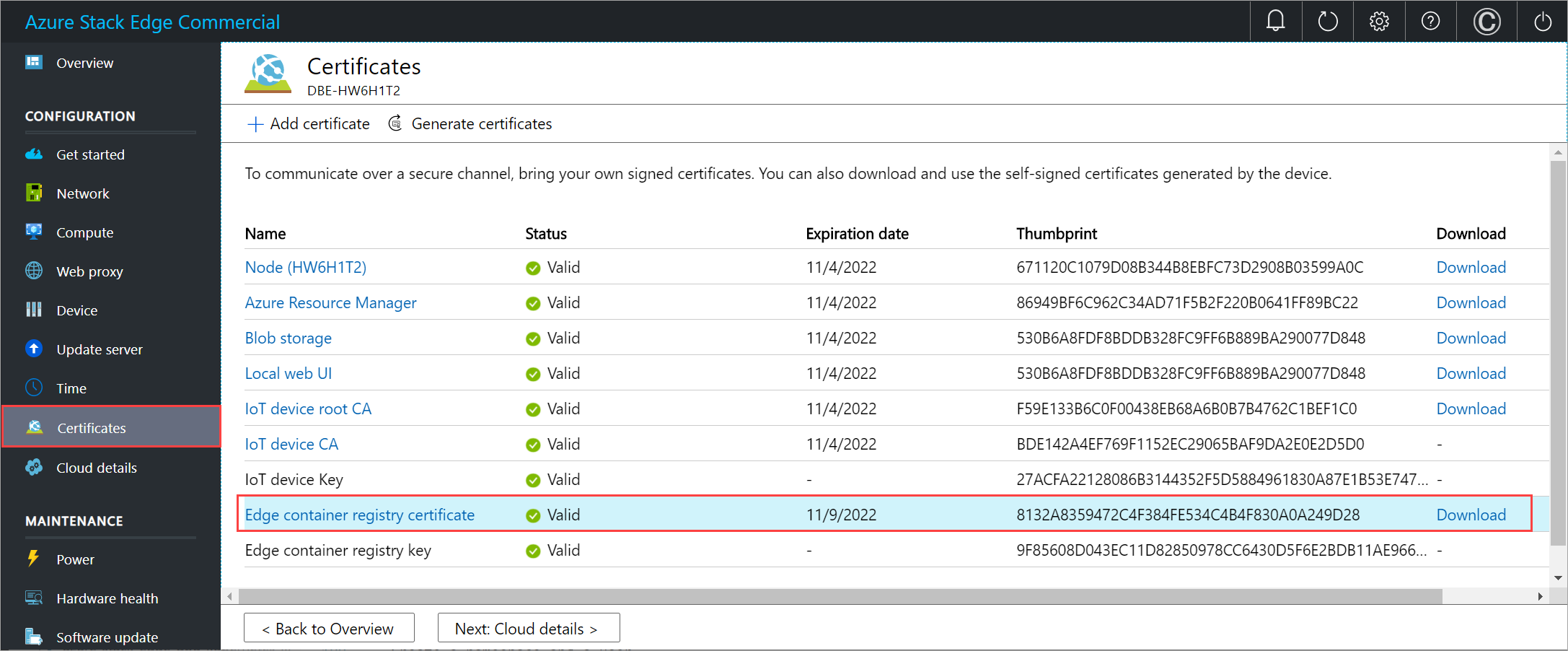

  2. Ladda ned Edge-containerregistercertifikatet från det lokala användargränssnittet.

    1. I enhetens lokala användargränssnitt går du till Certifikat.

    2. Leta upp posten för Edge-containerregistercertifikatet. Till höger om den här posten väljer du Ladda ned för att ladda ned Edge-containerregistercertifikatet i klientsystemet som du ska använda för att komma åt enheten.

      Ladda ned Edge-containerregistrets slutpunktscertifikat

  3. Installera det nedladdade certifikatet på klienten. Följ dessa steg om du använder en Windows-klient:

    1. Välj certifikatet och välj lagringsplats som Lokal dator i guiden Importera certifikat.

      Installera certifikat 1

    2. Installera certifikatet på den lokala datorn i det betrodda rotarkivet.

      Installera certifikat 2

  4. När certifikatet har installerats startar du om Docker-klienten i systemet.

  5. Logga in på Edge-containerregistret. Ange:

    docker login <Edge container registry endpoint> -u <username> -p <password>

    Ange edge-containerregistrets slutpunkt från sidan Enheter och det användarnamn och lösenord som du fick från utdata Get-HcsKubernetesContainerRegistryInfofrån .

  6. Använd docker push- eller pull-kommandon för att skicka eller hämta containeravbildningar från containerregistret.

    1. Hämta en avbildning från Microsoft Container Registry-avbildningen. Ange:

      docker pull <Full path to the container image in the Microsoft Container Registry>

    2. Skapa ett alias för avbildningen som du hämtade med den fullständigt kvalificerade sökvägen till registret.

      docker tag <Path to the image in the Microsoft container registry> <Path to the image in the Edge container registry/Image name with tag>

    3. Skicka avbildningen till registret.

      docker push <Path to the image in the Edge container registry/Image name with tag>

    4. Kör avbildningen som du skickade till registret.

      docker run -it --rm -p 8080:80 <Path to the image in the Edge container registry/Image name with tag>

      Här är ett exempel på utdata från pull- och push-kommandona:

      PS C:\WINDOWS\system32> docker login ecr.dbe-hw6h1t2.microsoftdatabox.com:31001 -u ase-ecr-user -p 3bbo2sOtDe8FouD
WARNING! Using --password via the CLI is insecure. Use --password-stdin.
Login Succeeded
PS C:\WINDOWS\system32> docker pull mcr.microsoft.com/oss/nginx/nginx:1.17.5-alpine
1.17.5-alpine: Pulling from oss/nginx/nginx
Digest: sha256:5466bbc0a989bd1cd283c0ba86d9c2fc133491ccfaea63160089f47b32ae973b
Status: Image is up to date for mcr.microsoft.com/oss/nginx/nginx:1.17.5-alpine
mcr.microsoft.com/oss/nginx/nginx:1.17.5-alpine
PS C:\WINDOWS\system32> docker tag mcr.microsoft.com/oss/nginx/nginx:1.17.5-alpine ecr.dbe-hw6h1t2.microsoftdatabox.com:31001/nginx:2.0
PS C:\WINDOWS\system32> docker push ecr.dbe-hw6h1t2.microsoftdatabox.com:31001/nginx:2.0
The push refers to repository [ecr.dbe-hw6h1t2.microsoftdatabox.com:31001/nginx]
bba7d2385bc1: Pushed
77cae8ab23bf: Pushed
2.0: digest: sha256:b4c0378c841cd76f0b75bc63454bfc6fe194a5220d4eab0d75963bccdbc327ff size: 739
PS C:\WINDOWS\system32> docker run -it --rm -p 8080:80 ecr.dbe-hw6h1t2.microsoftdatabox.com:31001/nginx:2.0
2020/11/10 00:00:49 [error] 6#6: *1 open() "/usr/share/nginx/html/favicon.ico" failed (2: No such file or directory), client: 172.17.0.1, server: localhost, request: "GET /favicon.ico HTTP/1.1", host: "localhost:8080", referrer: "http://localhost:8080/"
172.17.0.1 - - [10/Nov/2020:00:00:49 +0000] "GET /favicon.ico HTTP/1.1" 404 555 "http://localhost:8080/" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/86.0.4240.183 Safari/537.36" "-"
^C
PS C:\WINDOWS\system32>

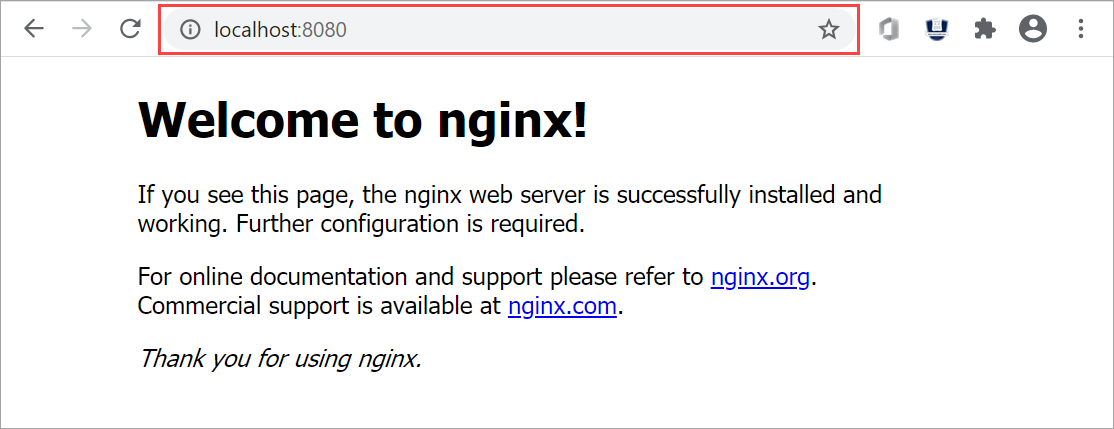

  7. Bläddra till för http://localhost:8080 att visa containern som körs. I det här fallet ser du att nginx-webbservern körs.

    Visa containern som körs

    Om du vill stoppa och ta bort containern trycker du på Control+C.

Använda Edge-containerregisteravbildningar via Kubernetes-poddar

Nu kan du distribuera avbildningen som du pushade i edge-containerregistret inifrån Kubernetes-poddarna.

  1. För att distribuera avbildningen måste du konfigurera klusteråtkomst via kubectl. Skapa ett namnområde, en användare, ge användaren åtkomst till namnområdet och hämta en konfigurationsfil . Se till att du kan ansluta till Kubernetes-poddarna.

    Följ alla steg i Anslut till och hantera ett Kubernetes-kluster via kubectl på din Azure Stack Edge Pro GPU-enhet.

    Här är ett exempel på utdata för ett namnområde på enheten där användaren kan komma åt Kubernetes-klustret.

    [10.128.44.40]: PS>New-HcsKubernetesNamespace -Namespace myecr
[10.128.44.40]: PS>New-HcsKubernetesUser -UserName ecruser
apiVersion: v1
clusters:
- cluster:
    certificate-authority-data: LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS0tLS0tCk1JSUN5RENDQWJDZ0F3SUJBZ0lCQURBTkJna3Foa2lHOXcwQkFRc0ZBREFWTVJNd0VRWURWUVFERXdwcmRXSmwKY201bGRHVnpNQjRYRFRJd01URXdOVEF6TkRJek1Gb1hEVE13TVRFd016QXpOREl6TUZvd0ZURVRNQkVnNjOVRLWndCQ042cm1XQms2eXFwcXI1MUx6bApTaXMyTy91UEJ2YXNSSUUzdzgrbmEwdG1aTERZZ2F6MkQwMm42Q29mUmtyUTR2d1lLTnR1MlpzR3pUdz0KLS0tLS1FTkQgQ0VSVElGSUNBVEUtLS0tLQo=
    server: https://compute.dbe-hw6h1t2.microsoftdatabox.com:6443
    name: kubernetes
    ===================CUT=========================================CUT==============
    client-certificate-data: LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS0tLS0tCk1JSUMwRENDQWJpZ0F3SUJBZ0lJYmVWRGJSTzZ3ell3RFFZSktvWklodmNOQVFFTEJRQXdGVEVUTUJFR0ExVUUKQXhNS2EzVmlaWEp1WlhSbGN6QWVGdzB5TURFeE1EVXdNelF5TXpCYUZ3MHlNVEV4TURreU16UTRNal
    ===================CUT=========================================CUT==============
    DMVUvN3lFOG5UU3k3b2VPWitUeHdzCjF1UDByMjhDZ1lCdHdRY0ZpcFh1blN5ak16dTNIYjhveFI2V3VWWmZldFFKNElKWEFXOStVWGhKTFhyQ2x4bUcKWHRtbCt4UU5UTzFjQVNKRVZWVDd6Tjg2ay9kSU43S3JIVkdUdUxlUDd4eGVjV2VRcWJrZEVScUsxN0liTXpiVApmbnNxc0dobEdmLzdmM21kTGtyOENrcWs5TU5aM3MvUVIwRlFCdk94ZVpuUlpTeDVGbUR5S1E9PQotLS0tLUVORCBSU0EgUFJJVkFURSBLRVktLS0tLQo=

[10.128.44.40]: PS>Grant-HcsKubernetesNamespaceAccess -Namespace myecr -UserName ecruser
[10.128.44.40]: PS>kubectl get pods -n "myecr"
No resources found.
PS C:\WINDOWS\system32>

  2. Avbildningens pull-hemligheter har redan angetts i alla Kubernetes-namnområden på enheten. Du kan hämta hemligheter med hjälp get secrets av kommandot . Här är exempel på utdata:

    PS C:\WINDOWS\system32> .\kubectl.exe get secrets -n myecr
NAME                  TYPE                                  DATA   AGE
ase-ecr-credentials   kubernetes.io/dockerconfigjson        1      99m
default-token-c7kww   kubernetes.io/service-account-token   3      107m
sec-smbcredentials    microsoft.com/smb                     2      99m
PS C:\WINDOWS\system32>

  3. Distribuera en podd till ditt namnområde med kubectl. Använd följande yaml.

    Ersätt avbildningen: <image-name> med avbildningen som skickas till containerregistret. Se hemligheterna i dina namnområden med hjälp av imagePullSecrets med ett namn: ase-ecr-credentials.

    apiVersion: v1
kind: Pod
metadata:
  name: nginx
spec:
  containers:
  - name: nginx
    image: ecr.dbe-hw6h1t2.microsoftdatabox.com:31001/nginx:2.0
    imagePullPolicy: Always
  imagePullSecrets:
  - name: ase-ecr-credentials

  4. Använd distributionen i namnområdet som du skapade med hjälp av kommandot apply. Kontrollera att containern körs. Här är exempel på utdata:

    PS C:\Windows\System32> .\kubectl.exe apply -f .\deployment.yml -n myecr
pod/nginx configured
PS C:\Windows\System32> .\kubectl.exe get pods -n myecr
NAME    READY   STATUS    RESTARTS   AGE
nginx   1/1     Running   0          27m
PS C:\Windows\System32>

Ta bort containerregisteravbildningar

Edge Container Registry Storage finns på en lokal resurs i din Azure Stack Edge Pro-enhet som begränsas av den tillgängliga lagringen på enheten. Det är ditt ansvar att ta bort oanvända Docker-avbildningar från containerregistret med Docker HTTP v2 API (https://docs.docker.com/registry/spec/api/).

Följ dessa steg om du vill ta bort en eller flera containeravbildningar:

  1. Ange avbildningsnamnet till den bild som du vill ta bort.

    PS C:\WINDOWS\system32> $imageName="nginx"

  2. Ange användarnamnet och lösenordet för containerregistret som en PS-autentiseringsuppgift

    PS C:\WINDOWS\system32> $username="ase-ecr-user"
PS C:\WINDOWS\system32> $password="3bbo2sOtDe8FouD"
PS C:\WINDOWS\system32> $securePassword = ConvertTo-SecureString $password -AsPlainText -Force
PS C:\WINDOWS\system32> $credential = New-Object System.Management.Automation.PSCredential ($username, $securePassword)

  3. Visa en lista över taggarna som är associerade med bilden

    PS C:\WINDOWS\system32> $tags = Invoke-RestMethod -Credential $credential -Uri "https://ecr.dbe-hw6h1t2.microsoftdatabox.com:31001/v2/nginx/tags/list" | Select-Object -ExpandProperty tags
PS C:\WINDOWS\system32> $tags
2.0
PS C:\WINDOWS\system32> $tags = Invoke-RestMethod -Credential $credential -Uri "https://ecr.dbe-hw6h1t2.microsoftdatabox.com:31001/v2/$imageName/tags/list" | Select-Object -ExpandProperty tags
PS C:\WINDOWS\system32> $tags
2.0
PS C:\WINDOWS\system32>

  4. Ange den sammandrag som är associerad med taggen som du vill ta bort. Detta använder $tags från utdata från kommandot ovan. Om du har flera taggar väljer du en av dem och använder i nästa kommando.

    PS C:\WINDOWS\system32> $response = Invoke-WebRequest -Method Head -Credential $credential -Uri "https://ecr.dbe-hw6h1t2.microsoftdatabox.com:31001/v2/$imageName/manifests/$tags" -Headers @{ 'Accept' = 'application/vnd.docker.distribution.manifest.v2+json' }
PS C:\WINDOWS\system32> $digest = $response.Headers['Docker-Content-Digest']
PS C:\WINDOWS\system32> $digest
sha256:b4c0378c841cd76f0b75bc63454bfc6fe194a5220d4eab0d75963bccdbc327ff
PS C:\WINDOWS\system32>

  5. Ta bort bilden med hjälp av sammanfattningen av image:tag

    PS C:\WINDOWS\system32> Invoke-WebRequest -Method Delete -Credential $credential -Uri "https://ecr.dbe-hw6h1t2.microsoftdatabox.com:31001/v2/$imageName/manifests/$digest" | Select-Object -ExpandProperty StatusDescription

När du har tagit bort de oanvända bilderna frigörs utrymmet som är associerat med de orefererade bilderna automatiskt av en process som körs varje natt.
