Visualiseringar av instrumentpaneler

Den här artikeln beskriver hur du använder och anpassar visualiseringswidgetar på AI/BI-instrumentpaneler.

Skapa och konfigurera ett diagram

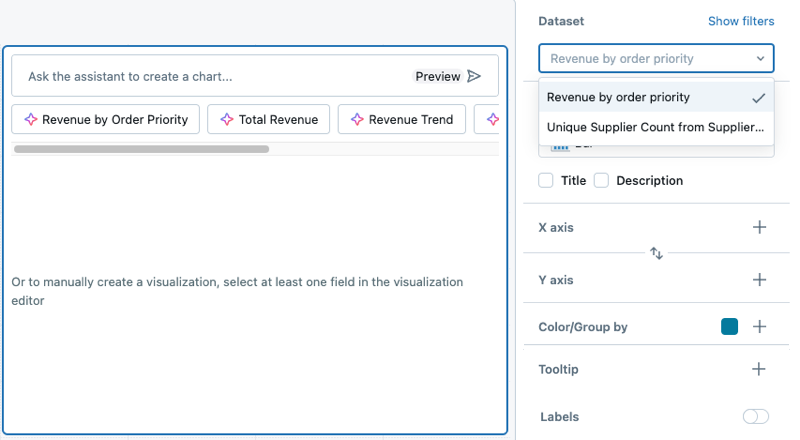

När du har lagt till en visualiseringswidget på arbetsytan visas panelen Visualiseringskonfiguration till höger på skärmen. Som standard är den första datauppsättningen som visas på fliken Data markerad och standardvisualiseringstypen är ett stapeldiagram diagram.

Använd följande steg för att skapa ett diagram:

1. Välj en datauppsättning: Använd listrutan Datauppsättning för att välja datauppsättningen för visualiseringen.
2. Lägg till filter (valfritt): Klicka på Visa filter om du vill använda ett statiskt filter eller en parameter för visualiseringen. Du kan filtrera på valfritt fält. Om din datauppsättning innehåller en parameter visas även ett alternativ för att tillämpa den.
3. Välj en visualiseringstyp: Välj en visualiseringstyp i listrutan Visualisering. Mer information om tillgängliga visualiseringstyper och deras konfigurationer finns i visualiseringstyper för AI/BI-instrumentpaneler.
4. Definiera x-axel- och y-axelfält: När du har valt en datauppsättning väljer du de fält som ska visas på x-axeln och y-axeln. Du kan ändra ordning på fälten genom att dra dem till önskad position. För diagrametiketter kan du använda visningsnamnfältet för att byta namn på axeletiketten.

Anteckning

Om du använder Databricks Assistant för att generera ett diagram justeras datauppsättningen och visualiseringsvalen automatiskt baserat på din begäran. Stegvis vägledning om hur du skapar AI-assisterade visualiseringar finns i Skapa visualiseringar med Databricks Assistant.

Använda diagramformatering

Diagram innehåller anpassningsbara formateringsalternativ för axlar, färger, etiketter och knappbeskrivningar. Formateringsalternativen varierar beroende på diagramtyp och datauppsättningsvärden.

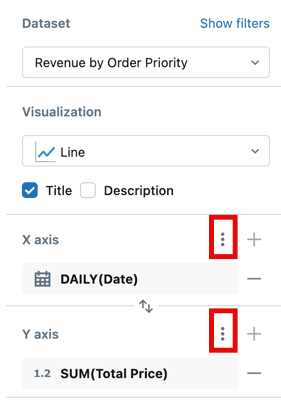

Följande skärmbild visar de kebabmenyer som används för att formatera x- och y-axlarna.

Formatera axelinställningar

Om du vill formatera x-axeln eller y-axeln använder du Kebab-menyn i respektive X-axel eller Y-axel i visualiseringsredigeringspanelen.

Konfigurera följande inställningar:

• Visa axelrubrik: Aktiverad som standard. Ange en anpassad rubrik eller avmarkera kryssrutan för att dölja axelrubriken.
• Visa axelvärden: Aktiverad som standard. Avmarkera kryssrutan för att dölja axelvärden.

Beroende på vilken typ av data som representeras visas ytterligare kontroller.

För kontinuerliga data:

• Anpassade lägsta och högsta värden: Ange värden för att ange gränser för de data som visas.
• omvänd axel: Välj omvänd axel för att visa axelvärdena i fallande ordning.
• Skalafunktion: Välj Linjär eller Logaritmisk (Symmetrisk).
• Klicka på Formatera för att visa ytterligare formateringsalternativ. Automatiskt formaterar diagrammet automatiskt och väljs som standard. Klicka på Anpassad för att se ytterligare formateringsalternativ. Se Formatera numeriska värden.

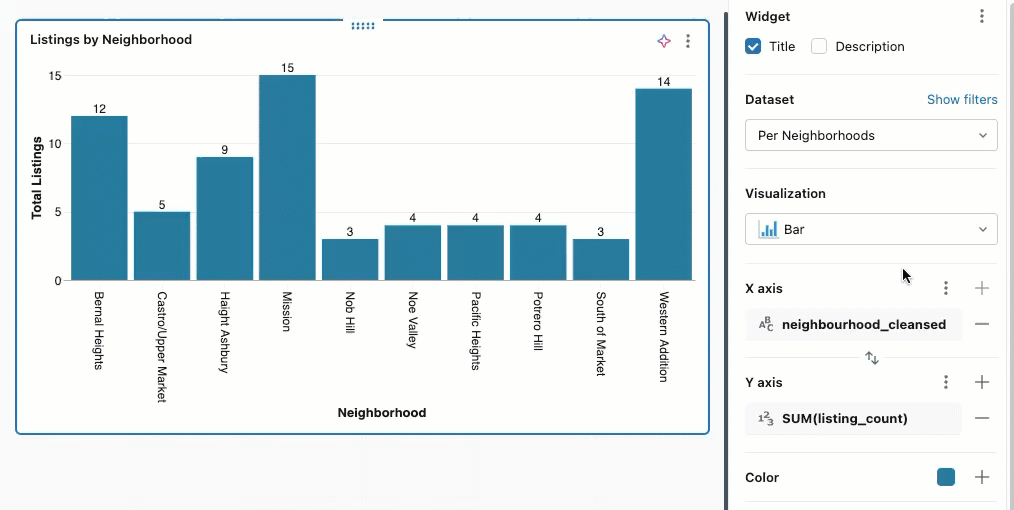

För kategoriska data:

• Etikettvinkel: Välj vilken vinkel etiketterna ska användas på. Auto väljs som standard.
• Sort: Välj hur du vill sortera kategoriska värden på axeln:
  • Alfabetisk: Sortera kategorinamn alfabetiskt
  • Efter fält: Sortera efter ett måttfältvärde i stigande eller fallande ordning. När du har valt sorteringsriktningen väljer du vilket fält som ska användas:
    • Y-axel: Sortera efter måttfältet som visas på Y-axeln
    • Fält: Sortera efter andra måttfält i datamängden, även om det inte visas i diagrammet. Välj fältet i listrutan och välj aggregering (SUM, MIN, MAX eller COUNT). Detta är användbart för att sortera kategorier efter mått som ger kontext utan att röra visualiseringen.
  • Anpassad: Ordna värden i en viss ordning. Hovra över ett värde och använd handtaget för att dra det till rätt position.

Anteckning

Om något av alternativen i listan inte är tillgängliga kan de inte tillämpas på den valda diagramtypen.

Formatera numeriska värden

Du kan formatera tal för axelmarkeringar, dataetiketter och verktygstips. Så här kommer du åt formateringsalternativ:

1. Klicka på Kebab-menyn bredvid X-axeln eller Y-axeln i diagramkonfigurationspanelen.
2. Klicka på Formatera och välj bland följande alternativ:

• typ: Ingen, Valuta ($), Procent (%)
• Förkortning: Ingen, Kompakt, Vetenskaplig
• decimaler: Max, Exakt, Alla eller ett anpassat antal platser
• Gruppavgränsare: Om du vill kan du inkludera ett kommatecken eller en annan avgränsare.

Anteckning

Olika valutaformat är tillgängliga. När du har valt Valutaväljer du önskat alternativ i den nedrullningsbara menyn.

Anpassa diagramelement

Du kan formatera diagramförklaringar, färger, knappbeskrivningar och värdeetiketter.

Diagramfärger

Så här ändrar du diagramfärger:

1. Klicka på en färg i diagrammet för att öppna färgväljaren.
2. Ange ett HEX- eller RGB-värde för en exakt färg.
3. Klicka på kebabmeny i avsnittet Färg för att justera ogenomskinligheten för alla färger.

Legenda

Klicka på kebabmeny i avsnittet Färg för att visa alternativ för att ändra synlighet, rubrik eller position för diagramförklaringen. Följande alternativ är tillgängliga:

• Visa förklaring: Använd kryssrutan för att visa eller dölja förklaringen.
• Visa förklaringsrubrik: Använd kryssrutan om du vill visa eller dölja förklaringsrubriken. När rubriken visas kan du skriva för att åsidosätta standardvärdet, som är kolumnnamnet.
• Förklaringsposition: Använd listrutan för att justera förklaringens placering i visualiseringswidgeten. Förklaringar kan placeras längst upp, längst ned, till vänster eller höger om visualiseringen.

Verktygstips

Verktygstips visar exakta mätningar av data under pekaren. Som standard visar de värden från x-axeln, y-axeln och eventuella färg-/grupperingsfält. Så här lägger du till fler fält i en knappbeskrivning:

1. Klicka på knappen + i avsnittet Knappbeskrivning i visualiseringsredigeraren.
2. Använd listrutan för att välja ytterligare fält eller använd textrutan för att söka efter namn.

Anteckning

Om avsnittet Tooltip inte finns i visualiseringsredigeraren stöder inte diagramtypen anpassning av knappbeskrivningar.

Värdeetiketter

Använd reglaget för att aktivera eller inaktivera dataetiketter. När du är aktiverad kan du välja hur etiketterna ska visas:

• Auto: Visar y-axelvärden som etiketter.
• Fält: Välj ett specifikt fält som ska visas som etiketter. Du kan använda en transformering (till exempel SUM eller AVG) och välja formateringsalternativ för det valda fältet.

Null-värden visas inte som etiketter i diagrammet. Du kan använda villkorsstyrd logik för att selektivt visa etiketter.

Följande fråga skapar en datauppsättning där etiketter endast visas för specifika datapunkter:

SELECT
  *,
  CASE
    WHEN pickup_zip = 10009 THEN fare_amount
    ELSE NULL
  END AS custom_label
FROM
  main.samples.taxi_trips

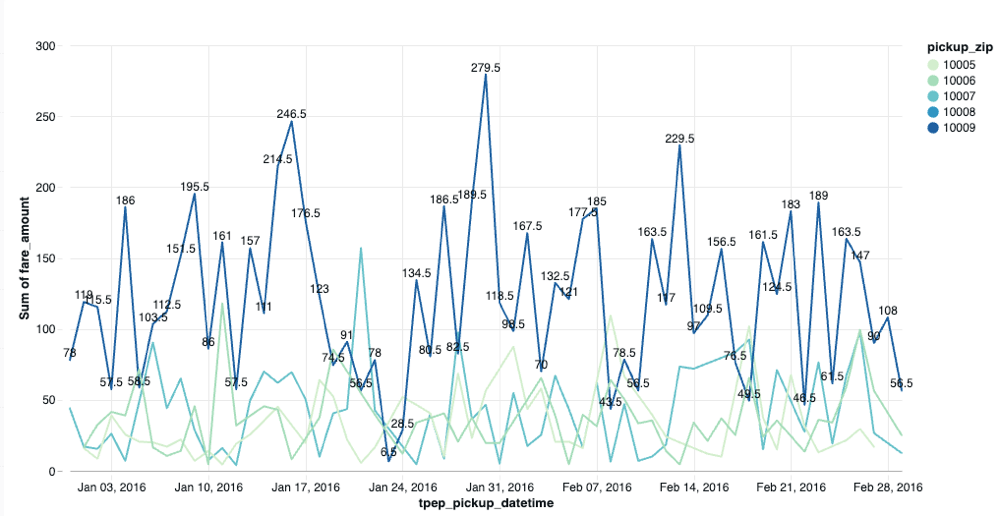

När du använder custom_label som värdeetikettfält, är det bara datapunkter där pickup_zip = 10009 visningsetiketter visar fare_amount. Alla andra datapunkter med null-värden visas i diagrammet utan etiketter.

Storleksinställningar

Inställningen Storlek styr visuella dimensioner för linjediagram, punktdiagram, bubbeldiagram och punktkartor. Dess användning beror på diagramtypen:

Linjediagram:

• Om ingen serie anges i området Storlek ändrar skjutreglaget all linjetjocklek enhetligt.
• Om serier anges i området Storlek kan du ange olika tjockleksvärden för varje serie.

Punktdiagram och bubbeldiagram:

• Lägg till ett fält i inställningen Storlek för att variera punktmarkörens storlek baserat på ett mått.
• När storleken baseras på ett datafält blir diagrammet ett bubbeldiagram där varje punkts storlek återspeglar måttvärdet.

Punktkartor: Använd inställningen Storlek för att variera kartmarkörstorlekar baserat på ett kvantitativt fält som visar storlek på olika geografiska platser.

Rutnät

Diagrammen stöder att växla rutnät till och från för att förbättra läsbarheten. Stödlinjer visas som standard på diagramtyper som stöds och hjälper tittarna att tolka datapunkter genom att tillhandahålla visuella referenslinjer som är justerade med axelvärden.

Växla rutnät:

1. Hitta alternativen för rutnätslinjer i konfigurationspanelen för visualisering.
2. Använd växlingsknappen för att visa eller dölja rutnät för diagrammet.

Stödlinjer justeras automatiskt baserat på dina anpassade bakgrundsfärger och axelformateringsinställningar.

Annotations

Anteckningar är vågräta eller lodräta referenslinjer som du kan lägga till i diagram för att spåra tröskelvärden, mål eller riktmärken. Du kan till exempel lägga till en vågrät linje vid 100 för att visa ditt försäljningsmål eller markera en prestandabaslinje.

Följande diagramtyper stöder anteckningar:

• Bar
• Linje
• Area
• Sprida
• Värmekarta
• Låda
• Kombo
• Histogram
• Vattenfall

Så här lägger du till en anteckning:

1. Leta upp anteckningsavsnittet i konfigurationspanelen för visualisering .
2. Klicka på + knappen för att lägga till en ny anteckning.
3. Välj linjeorientering:
   • Vågrätt: Ritar en linje parallellt med x-axeln vid ett angivet y-axelvärde
   • Lodrätt: Ritar en linje parallellt med y-axeln vid ett angivet x-axelvärde
4. Ange det värde där raden ska visas i diagrammet.
5. (Valfritt) Ange en etikett för att beskriva anteckningen. Etiketten visas i diagrammet bredvid raden.
6. (Valfritt) Klicka på färgväljaren för att anpassa linjefärgen.

Du kan lägga till flera anteckningar i ett enskilt diagram för att spåra olika tröskelvärden eller referenspunkter.

Andra visualiseringstyper

Mer information om hur du arbetar med tabellvisualiseringar finns i Tabell- och pivottabellvisualiseringar.

Mer information om hur du arbetar med kartvisualiseringar finns i Mappa visualiseringar.
