Snabbstart: Skapa en Azure Route Server med Hjälp av Azure-portalen

Den här snabbstarten visar hur du skapar en Azure Route Server och konfigurerar BGP-peering med en virtuell nätverksinstallation (NVA) med hjälp av Azure-portalen. Azure Route Server möjliggör dynamisk routning mellan ditt virtuella nätverk och virtuella nätverksinstallationer och utbyter automatiskt vägar via BGP-protokoll.

Genom att slutföra den här snabbstarten har du en fungerande routningsserver som kan underlätta dynamiskt routningsutbyte med virtuella nätverksinstallationer i ditt virtuella Azure-nätverk.

Diagram som visar distributionsmiljön för Azure Route Server med BGP-peering till virtuella nätverksinstallationer med hjälp av Azure-portalen.

Om du inte har ett Azure-abonnemang, skapa ett gratis konto innan du börjar.

Viktigt!

Routningsservrar som skapades före den 1 november 2021, utan en associerad offentlig IP-adress, distribuerades med erbjudandet för offentlig förhandsversion . Det offentliga förhandsversionserbjudandet innehåller inte serviceavtal för allmän tillgänglighet och support. Om du vill distribuera en routningsserver med erbjudandet Allmän tillgänglighet och kvalificera dig för serviceavtalet för allmän tillgänglighet och support tar du bort och återskapar routningsservern.

Förutsättningar

Kontrollera att du har följande krav innan du börjar:

Skapa en routningsserver

Det här avsnittet beskriver hur du skapar Azure Route Server med hjälp av Azure-portalen, inklusive nödvändig infrastruktur för virtuella nätverk.

  1. Logga in på Azure-portalen.

  2. I sökrutan överst i portalen anger du routeserver och väljer Route Server i sökresultaten.

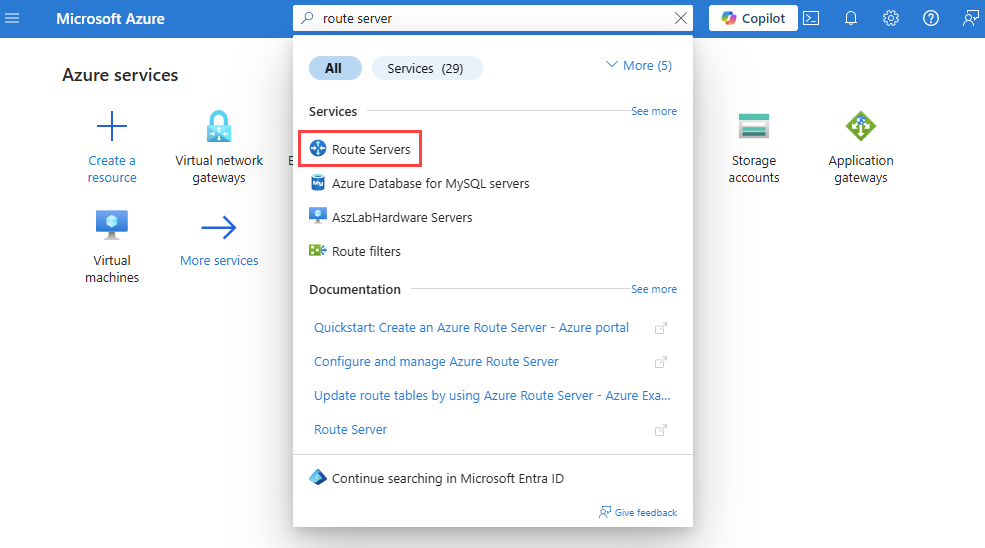

    Skärmbild som visar hur du söker efter Routningsserver i Azure-portalen.

  3. På sidan Routningsservrar väljer du + Skapa.

  4. På fliken Grundläggande i Skapa en ruttserver, ange eller välj följande information:

    Inställningar Värde
    Projektinformation
    Prenumeration Välj den Azure-prenumeration som du vill använda för att distribuera routningsservern.
    Resursgrupp Välj Skapa ny.
    Ange myResourceGroup i Namn.
    Välj OK.
    Instansinformation
    Namn Ange myRouteServer.
    Region Välj USA, östra eller någon region som du föredrar att skapa routningsservern i.
    Rutteringspreferens Välj ExpressRoute. Andra tillgängliga alternativ: VPN och ASPath.
    Routningsserverkapacitet Välj i listrutan. Mer information finns i Routningsserverkapacitet.
    Konfigurera virtuella nätverk
    Virtuellt nätverk Välj Skapa ny.
    I Namn anger du myVirtualNetwork.
    I Adressintervall anger du 10.0.0.0/16.
    I Undernätsnamn och Adressintervall anger du RouteServerSubnet respektive 10.0.1.0/26 .
    Välj OK.
    Subnät När du har skapat det virtuella nätverket och undernätet fylls RouteServerSubnet i.
    - Subnätet måste heta RouteServerSubnet.
    - Subnätet måste vara minst /26 eller större.
    Offentlig IP-adress
    Offentlig IP-adress Välj Skapa ny eller välj en befintlig offentlig IP-standardresurs som ska tilldelas till routningsservern. En offentlig IP-adress krävs för att säkerställa anslutningen till serverdelstjänsten som hanterar routningsserverkonfigurationen.
    Namn på offentlig IP-adress Ange myVirtualNetwork-ip. En offentlig IP-standardadress krävs för att säkerställa anslutningen till serverdelstjänsten som hanterar routningsservern.

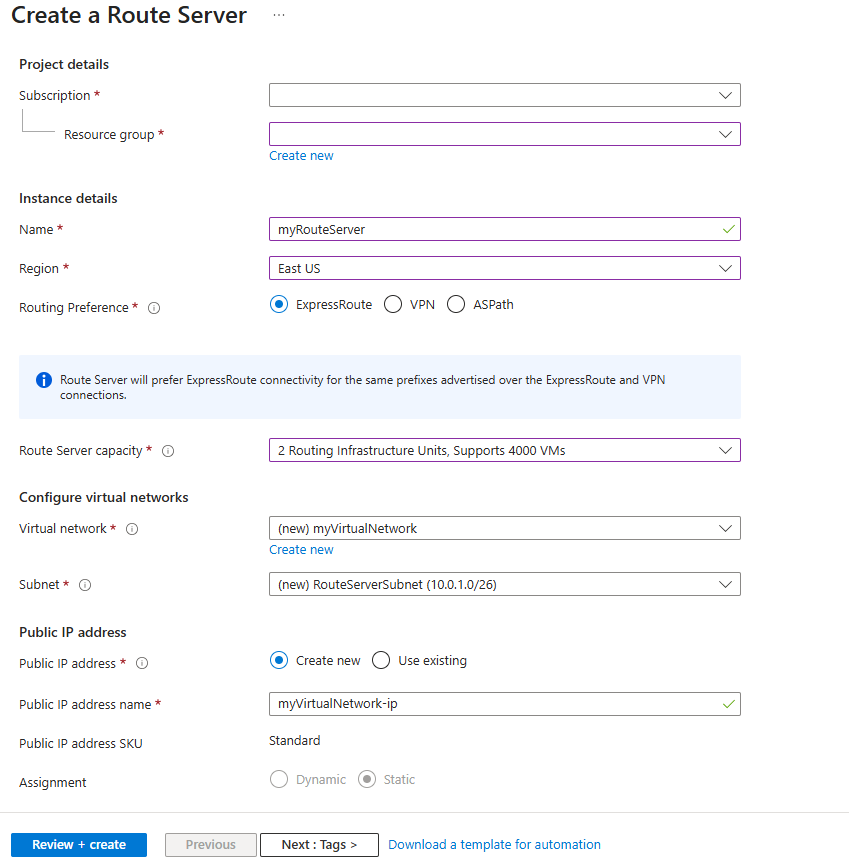

    Skärmbild som visar fliken Grundläggande för att skapa en routningsserver i Azure-portalen.

  5. Välj Granska + skapa och välj sedan Skapa när valideringen har godkänts.

    Anmärkning

    Implementeringen av Route Server kan ta upp till 30 minuter.

Konfigurera BGP-peering med virtuell nätverksinstallation

När du har skapat routningsservern konfigurerar du BGP-peering med den virtuella nätverksinstallationen för att aktivera dynamiskt routningsutbyte.

  1. När distributionen är klar väljer du Gå till resurs för att navigera till myRouteServer.

  2. Under Inställningar, välj Jämnåriga.

  3. Välj + Lägg till för att lägga till en BGP-peer.

  4. På sidan Add Peer, ange följande information:

    Inställning Värde
    Namn Ett namn för att identifiera BGP-peern. Detta behöver inte matcha det faktiska NVA-namnet.
    ASN Det autonoma systemnumret (ASN) för NVA. För mer information, se Vilka autonoma systemnummer (ASN) kan jag använda?
    IPv4-adress Den privata IP-adressen till NVA som myRouteServer kommer att kommunicera med för att upprätta BGP.

  5. Välj Lägg till för att skapa BGP-peering.

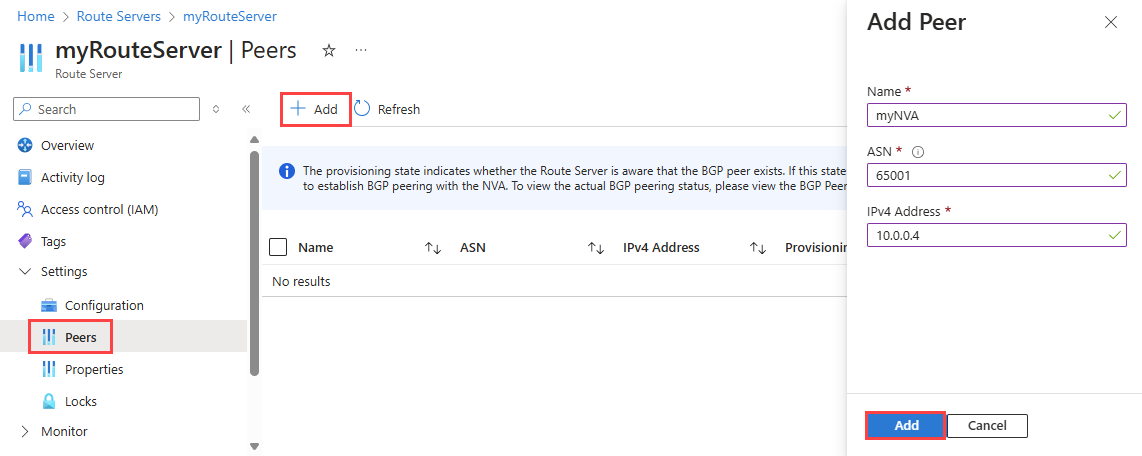

    Skärmbild som visar hur du lägger till en virtuell nätverksinstallation till routningsservern som en BGP-peer.

Slutför konfigurationen på NVA-enheten

För att slutföra konfigurationen av BGP-peering måste du konfigurera NVA för att upprätta en BGP-session med routningsservern med dess IP-adresser och ASN. Du hittar routningsserverns IP-adresser och ASN på översiktssidan :

Skärmbild som visar översiktssidan för Routningsserver med BGP-konfigurationsinformation.

Använd dessa värden för att konfigurera BGP på din NVA:

  • ASN: VirtualRouterAsn-värdet (vanligtvis 65515)
  • Peer-IP-adresser: De virtualRouterIps-värden som visas i översikten

Viktigt!

Peer NVA:n med båda vägserverinstansens IP-adresser för att säkerställa att virtuella nätverksvägar annonseras över NVA-anslutningarna och uppnå hög tillgänglighet.

Rensa resurser

När du inte längre behöver routningsservern och associerade resurser tar du bort resursgruppen:

  1. I sökrutan överst i portalen anger du myResourceGroup. Välj myResourceGroup från sökresultaten.

  2. Välj Ta bort resursgrupp.

  3. I Ta bort en resursgrupp anger du myResourceGroup och väljer sedan Ta bort.

  4. Välj Ta bort för att bekräfta borttagningen av resursgruppen och alla dess resurser.

Nästa steg

Nu när du har skapat en routningsserver och etablerat BGP-peering kan du läsa mer om routningsserverfunktioner:

Självstudie: Konfigurera BGP-peering mellan routningsserver och virtuell nätverksinstallation
