Arkitektur för Azure-nätverk

Azure-nätverksarkitekturen ger anslutning från Internet till Azure-datacenter. Alla arbetsbelastningar som distribueras (IaaS, PaaS och SaaS) i Azure utnyttjar Azures datacenternätverk.

Nätverkstopologi

Nätverksarkitekturen i ett Azure-datacenter består av följande komponenter:

  • Edge-nätverk
  • Brett nätverk
  • Nätverk för regionala gatewayer
  • Nätverk för datacenter

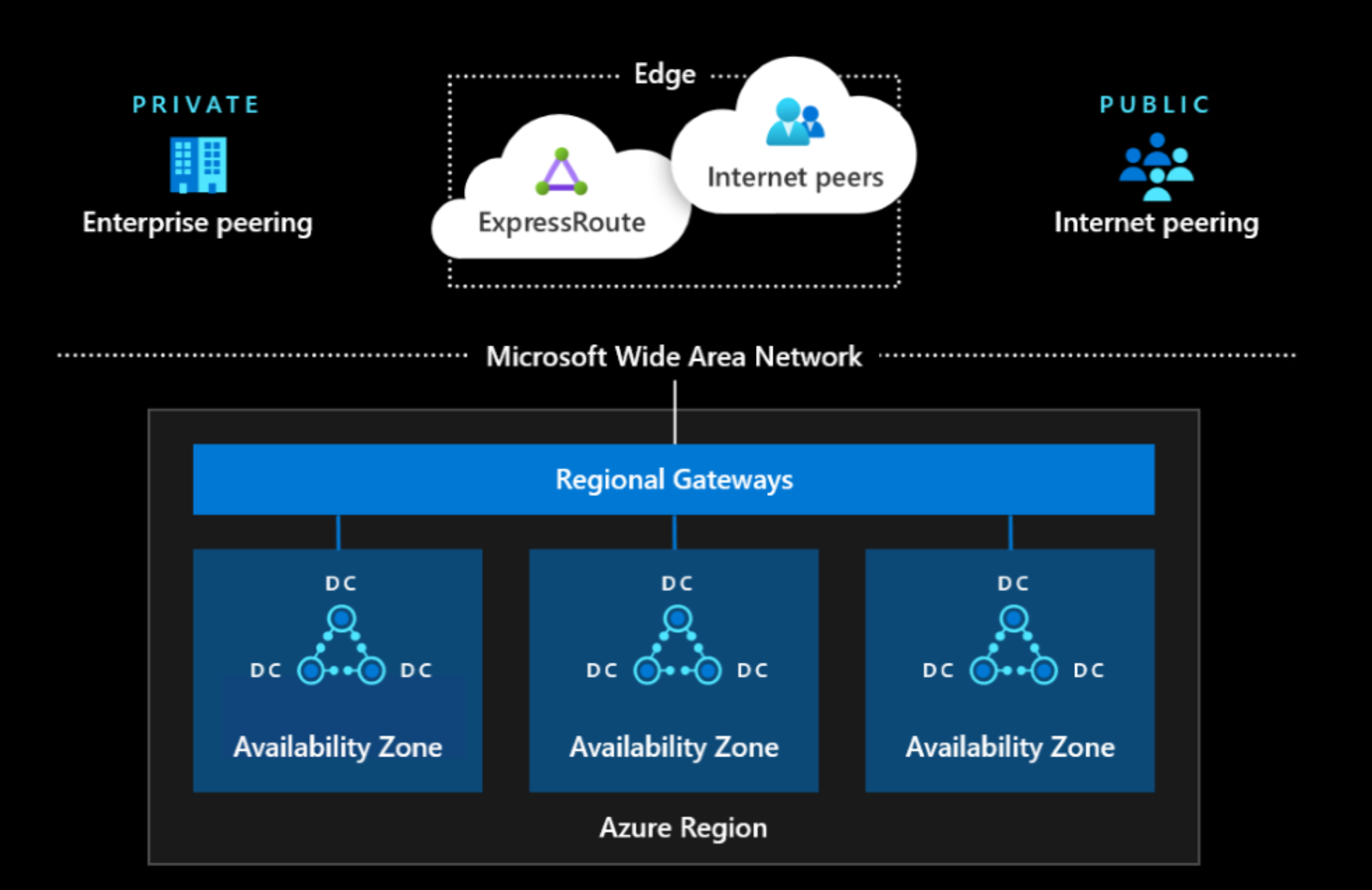

Diagram över Azure-nätverk

Nätverkskomponenter

En kort beskrivning av nätverkskomponenterna.

  • Edge-nätverk

    • Avgränsningspunkt mellan Microsoft-nätverk och andra nätverk (till exempel Internet, företagsnätverk)
    • Tillhandahåller nät- och ExpressRoute-peering till Azure

  • Brett nätverk

    • Microsofts intelligenta stamnätverk som täcker hela världen
    • Ger anslutning mellan Azure-regioner

  • Regional ingång

    • Aggregeringspunkt för alla datacenter i en Azure-region
    • Ger massiv anslutning mellan datacenter inom en Azure-region (till exempel flera hundra terabit per datacenter)

  • Nätverk för datacenter

    • Ger anslutning mellan servrar i datacentret med låg överprenumererad bandbredd

Ovanstående nätverkskomponenter är utformade för att ge maximal tillgänglighet för att stödja molnverksamhet som alltid är på, alltid tillgänglig. Redundansen är designad och inbyggd i nätverket från den fysiska aspekten hela vägen upp till kontrollprotokollet.

Återhämtning av datacenternätverk

Nu ska vi illustrera principen för återhämtningsdesign med hjälp av datacenternätverk.

Datacenternätverket är en modifierad version av ett Clos-nätverk som ger hög tvåsektionsbandbredd för trafik i molnskala. Nätverket är konstruerat med hjälp av ett stort antal vanliga enheter för att minska påverkan som orsakas av enskilda hårdvarufel. Dessa enheter är strategiskt placerade på olika fysiska platser med separata ström- och kylningsdomäner för att minska påverkan av en miljöhändelse. På kontrollplanet körs alla nätverksenheter i lager 3-routningsläge enligt OSI-modellen, vilket eliminerar det historiska problemet med trafikloop. Alla sökvägar mellan olika nivåer är aktiva för att ge hög redundans och bandbredd med hjälp av Equal-Cost Multi-Path (ECMP) Routing.

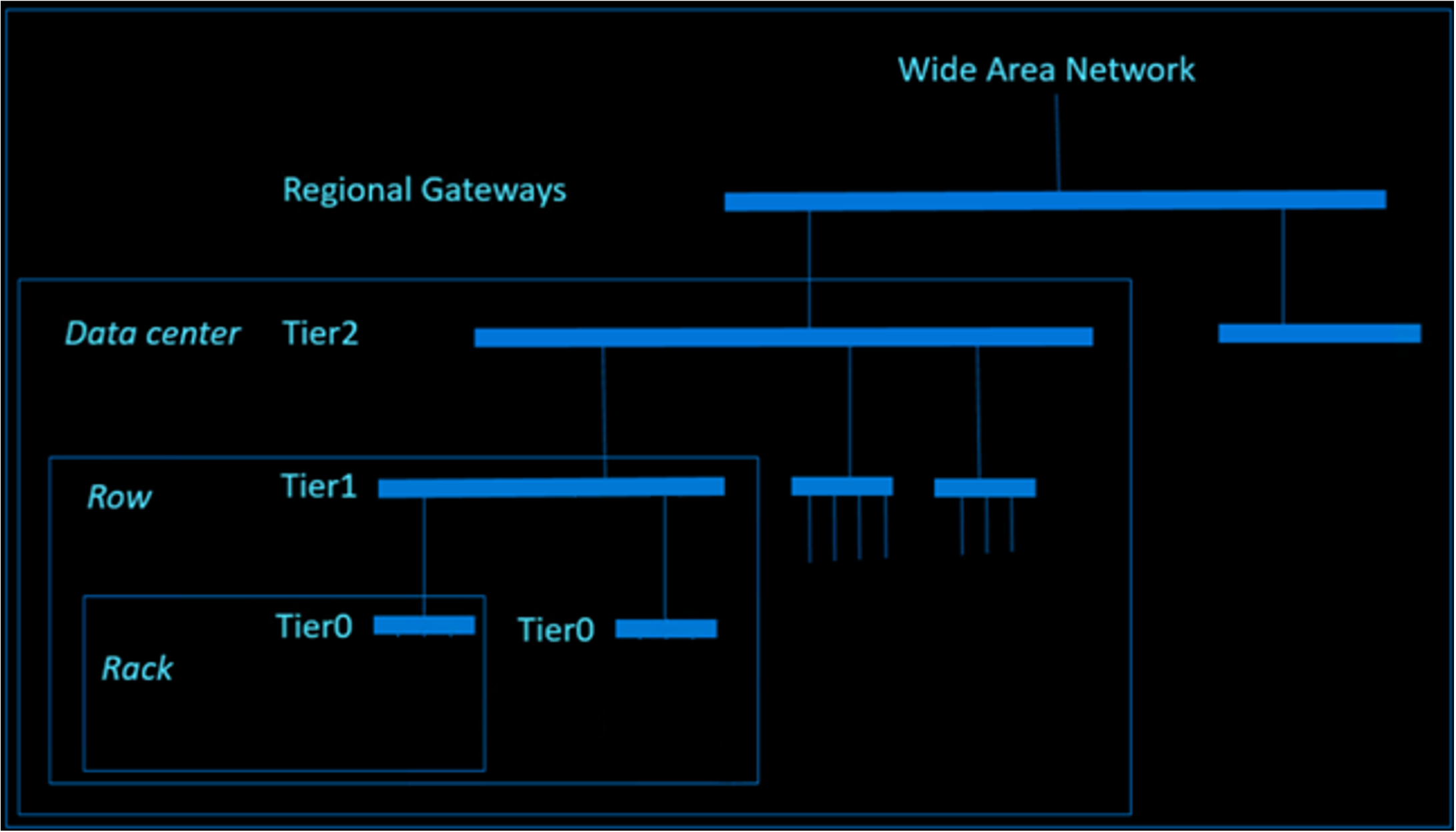

Följande diagram visar att datacenternätverket konstrueras av olika nivåer av nätverksenheter. Staplarna i diagrammet representerar grupper av nätverksenheter som ger redundans och anslutning med hög bandbredd.

Nätverk för datacenter
