Skapa användardefinierade vägar (UDR) i Azure Virtual Network Manager

I den här artikeln får du lära dig hur du distribuerar användardefinierade vägar (UDR) med Azure Virtual Network Manager i Azure Portal. Med UDR kan du beskriva ditt önskade routningsbeteende och Virtual Network Manager samordnar UDR:er för att skapa och underhålla det beteendet. Du distribuerar alla resurser som behövs för att skapa UDR:er, inklusive följande resurser:

  • Virtual Network Manager-instans

  • Två virtuella nätverk och en nätverksgrupp

  • Routningskonfiguration för att skapa UDR för nätverksgruppen

Förutsättningar

  • Ett Azure-konto med en aktiv prenumeration. Skapa ett konto utan kostnad.

  • Du måste ha rollen Nätverksdeltagare för det omfång som du vill använda för din instans av den virtuella nätverkshanteraren.

Skapa en Virtual Network Manager-instans

I det här steget distribuerar du en Virtual Network Manager-instans med det definierade omfång och den åtkomst som du behöver.

  1. Logga in på Azure-portalen.

  2. Välj + Skapa en resurs och sök efter Network Manager. Välj sedan Skapa nätverkshanterare>för att börja konfigurera Virtual Network Manager.

  3. På fliken Grundläggande anger eller väljer du följande information och väljer sedan Granska + skapa.

    Inställning Värde
    Abonnemang Välj den prenumeration där du vill distribuera Virtual Network Manager.
    Resursgrupp Välj Skapa ny och ange resursgrupp.
    Välj Ok.
    Namn Ange network-manager.
    Region Välj (USA) USA, västra 2 eller en region som du väljer. Virtual Network Manager kan hantera virtuella nätverk i valfri region. Den valda regionen är den region där Virtual Network Manager-instansen distribueras.
    Beskrivning (Valfritt) Ange en beskrivning av den här Virtual Network Manager-instansen och den uppgift som den hanterar.
    Funktioner Välj Användardefinierad routning i listrutan.

  4. Välj fliken Hanteringsomfång eller välj Nästa: Hanteringsomfång > för att fortsätta.

  5. På fliken Hanteringsomfång väljer du + Lägg till.

  6. I Lägg till omfång väljer du din prenumeration och väljer sedan Välj.

  7. Välj Granska + skapa och välj sedan Skapa för att distribuera Virtual Network Manager-instansen.

Skapa virtuella nätverk och undernät

I det här steget skapar du två virtuella nätverk för att bli medlemmar i en nätverksgrupp.

  1. På startskärmen väljer du + Skapa en resurs och söker efter virtuellt nätverk.

  2. Välj Virtuellt nätverk > Skapa för att börja konfigurera ett virtuellt nätverk.

  3. På fliken Grundläggande anger eller väljer du följande information:

    Inställning Värde
    Abonnemang Välj den prenumeration där du vill distribuera det här virtuella nätverket.
    Resursgrupp Välj resursgrupp.
    Namn på virtuellt nätverk Ange vnet-spoke-001.
    Region Välj USA, västra 2.

  4. Välj Nästa > nästa eller fliken IP-adresser .

  5. På fliken IP-adresser anger du ett IPv4-adressintervall på 10.0.0.0 och /16.

  6. Under Undernät väljer du standard och anger följande information i fönstret Redigera undernät :

    Inställning Värde
    Undernätssyfte Lämna som standard.
    Namn Lämna som standard.
    IPv4
    IPv4-adressintervall Välj 10.0.0.0/16.
    Startadress Ange 10.0.1.0.
    Storlek Ange /24 (256 adresser).

  7. Välj Spara och sedan Granska + skapa > Skapa.

  8. Gå tillbaka till hemmet och upprepa föregående steg för att skapa ett annat virtuellt nätverk med följande information:

    Inställning Värde
    Abonnemang Välj samma prenumeration som du valde i steg 2.
    Resursgrupp Välj resursgrupp.
    Namn på virtuellt nätverk Ange vnet-spoke-002.
    Region Välj USA, västra 2.
    Redigera undernätsfönster
    Undernätssyfte Lämna som standard.
    Namn Lämna som standard.
    IPv4
    IPv4-adressintervall Välj 10.1.0.0/16.
    Startadress Ange 10.1.1.0.
    Storlek Ange /24 (256 adresser).

  9. Välj Spara och sedan Granska + skapa > Skapa.

Skapa en nätverksgrupp med Azure Policy

I det här steget skapar du en nätverksgrupp som innehåller dina virtuella nätverk med hjälp av Azure-principen.

  1. På sidan Start väljer du Resursgrupper och bläddrar till resursgruppens resursgrupp och väljer vnm-1 Virtual Network Manager-instansen.

  2. Under Inställningar väljer du Nätverksgrupper. Välj sedan Skapa.

  3. I fönstret Skapa en nätverksgrupp anger du följande information:

    Inställning Värde
    Namn Ange nätverksgrupp.
    Beskrivning (Valfritt) Ange en beskrivning av den här nätverksgruppen.
    Medlemstyp Välj virtuellt nätverk.

  4. Välj Skapa.

  5. Välj nätverksgrupp och välj Skapa Azure Policy.

  6. I Skapa Azure Policy anger eller väljer du följande information:

    Inställning Värde
    Principnamn Ange azure-policy.
    Definitionsområde Välj Välj omfång och välj din prenumeration, om den inte redan har valts.

  7. Under Villkor anger du en villkorsstyrd instruktion för att definiera nätverksgruppmedlemskapet. Ange eller välj följande information:

    Inställning Värde
    Parameter Välj Namn på den nedrullningsbara menyn.
    Operator Välj Innehåller på den nedrullningsbara menyn.
    Condition Ange -spoke-.

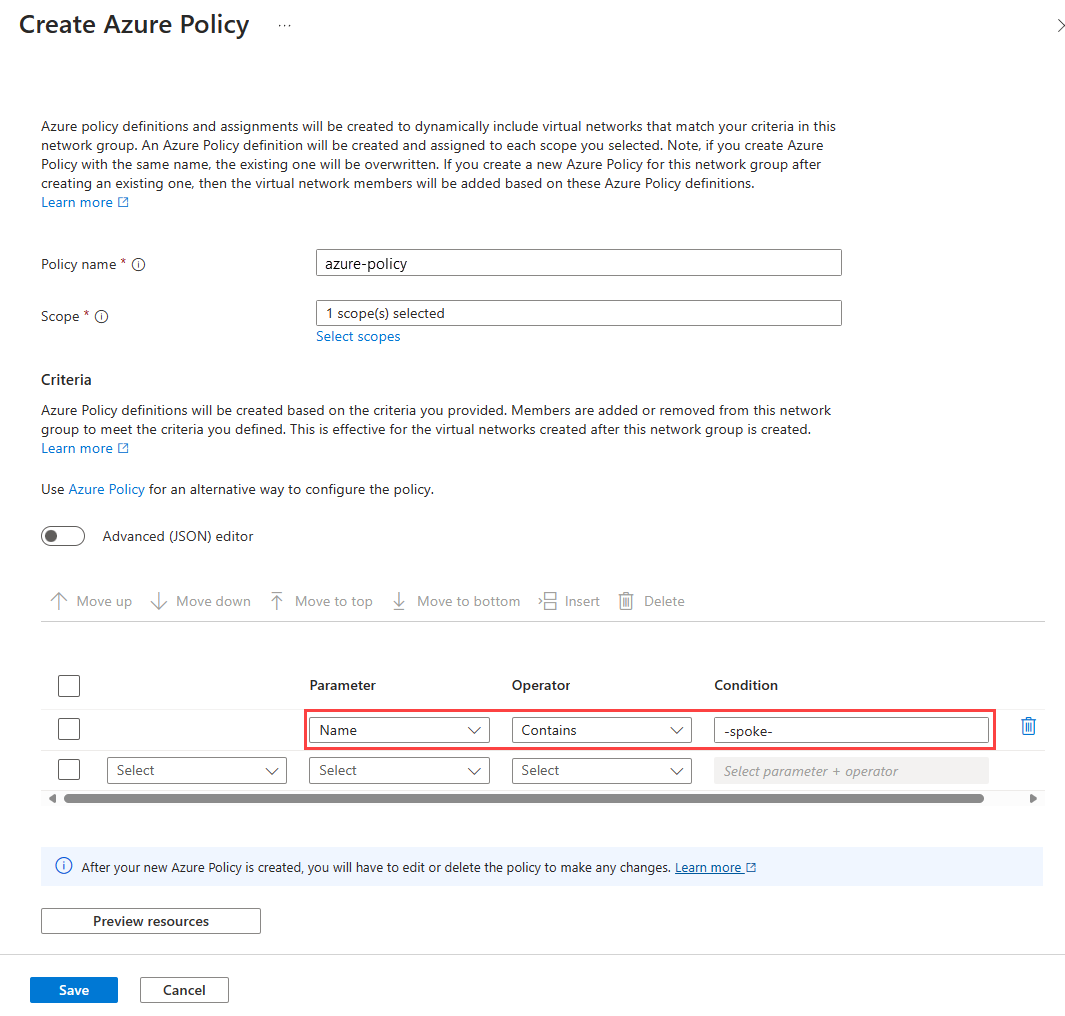

    Skärmbild av fönstret Skapa Azure Policy som definierar en villkorsstyrd instruktion för nätverksgruppmedlemskap. ```

  8. Välj Förhandsgranska resurser för att se de resurser som ingår i nätverksgruppen och välj Stäng.

  9. Välj Spara för att skapa principen.

Skapa en routningskonfiguration och regelsamling

I det här steget definierar du UDR för nätverksgruppen genom att skapa en routningskonfiguration och regelsamling med routningsregler.

  1. Returnera vnm-1 Virtual Network Manager-instansen och konfigurationer under Inställningar.

  2. Välj + Skapa eller Skapa routningskonfiguration.

  3. I Skapa en routningskonfiguration anger eller väljer du följande information:

    Inställning Värde
    Namn Ange routningskonfiguration.
    Beskrivning (Valfritt) Ange en beskrivning av den här routningskonfigurationen.

  4. Välj fliken Regelsamlingar eller Nästa: Regelsamlingar >.

  5. I Regelsamlingar väljer du + Lägg till.

  6. I Lägg till en regelsamling anger eller väljer du följande information:

    Inställning Värde
    Namn Ange regelsamling-1.
    Beskrivning (Valfritt) Ange en beskrivning av den här regelsamlingen.
    Aktivera BGP-vägspridning Lämna avmarkerat.
    Målnätverksgrupper välj nätverksgrupp.

  7. Under Routningsregler väljer du + lägg till.

  8. I Lägg till en routningsregel anger du eller väljer följande information:

    Inställning Värde
    Namn Ange rr-spoke.
    Mål
    Måltyp Välj IP-adress.
    Mål-IP-adresser/CIDR-intervall Ange 0.0.0.0/0.
    Nästa hopp
    Nästa hopp-typ Välj virtuellt nätverk.

  9. Välj Lägg till och **Lägg till för att spara routningsregelsamlingen.

  10. Välj Granska + skapa och sedan Skapa för att skapa routningskonfigurationen.

Distribuera routningskonfigurationen

I det här steget distribuerar du routningskonfigurationen för att skapa UDR för nätverksgruppen.

  1. På sidan Konfigurationer markerar du kryssrutan för routningskonfiguration och väljer Distribuera i aktivitetsfältet.

  2. I Distribuera en konfiguration väljer eller anger du routningskonfigurationen

    Inställning Värde
    Konfigurationer
    Inkludera användardefinierade routningskonfigurationer i måltillståndet Markera kryssrutan.
    Användardefinierade routningskonfigurationer Välj routningskonfiguration.
    Region
    Målregioner Välj USA, västra 2.

  3. Välj Nästa och sedan Distribuera för att distribuera routningskonfigurationen.

Kommentar

När du skapar och distribuerar en routningskonfiguration måste du vara medveten om effekten av befintliga routningsregler. Mer information finns i Effekter av användardefinierade vägar.
