Visa text på en LCD-skärm

2025-04-10

LCD-teckenskärmar är användbara för att visa information utan behov av en extern bildskärm. Vanliga LCD-teckenskärmar kan anslutas direkt till GPIO-stiften, men en sådan metod kräver användning av upp till 10 GPIO-stift. För scenarier som kräver anslutning till en kombination av enheter är det ofta opraktiskt att ägna så mycket av GPIO-huvudet åt en teckenvisning.

Många tillverkare säljer 20x4 LCD-teckenskärmar med en integrerad GPIO-expanderare. Teckenvisningen ansluter direkt till GPIO-expanderaren, som sedan ansluter till Raspberry Pi via serieprotokollet Inter-Integrated Circuit (I²C).

I det här avsnittet använder du .NET för att visa text på en LCD-teckenskärm med hjälp av en I²C GPIO-expanderare.

Förutsättningar

ARM-baserad (ARMv7 eller senare) enkelkortsdator (SBC)
20 x 4 LCD-teckenskärm med I²C-gränssnitt
Bygeltrådar
Brödskiva (valfritt/rekommenderas)
Raspberry Pi GPIO breakout board (valfritt/rekommenderas)
.NET SDK 8 eller senare

Anmärkning

Den här handledningen är skriven med antagandet att målenheten är en Raspberry Pi. Den här handledningen kan dock användas för alla Linux-baserade SBC som stöder .NET, till exempel Orange Pi, ODROID med mera.

Anmärkning

Det finns många tillverkare av LCD-teckenskärmar. De flesta designerna är identiska och tillverkaren bör inte göra någon skillnad för funktionerna. Som referens utvecklades den här handledningen med SunFounder LCD2004.

Förbereda SBC

Kontrollera att din SBC har konfigurerats för att stödja följande tjänster:

För många enheter krävs ingen ytterligare konfiguration. Använd kommandot för Raspberry Pi raspi-config . Mer information om raspi-configfinns i Raspberry Pi-dokumentationen.

Förbereda maskinvaran

Använd bygeltrådar för att ansluta de fyra stiften på I²C GPIO-expanderaren till Raspberry Pi enligt följande:

GND till jord
VCC till 5V
SDA till SDA (GPIO 2)
SCL till SCL (GPIO 3)

Se följande siffror efter behov:

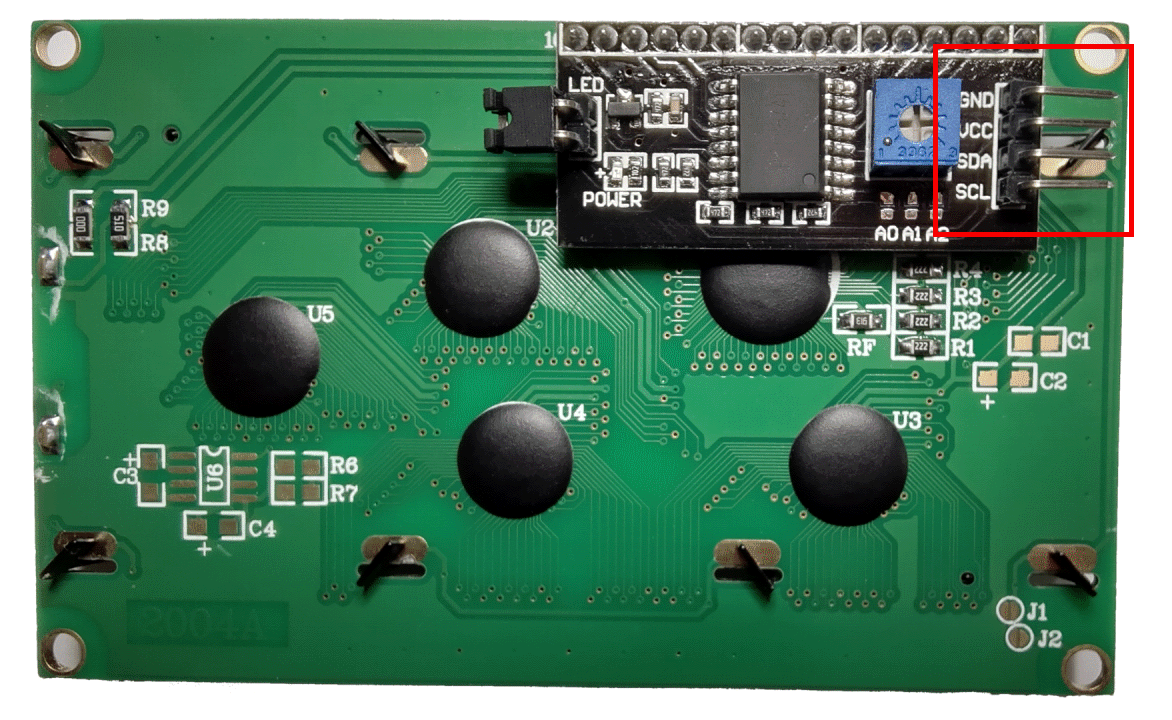

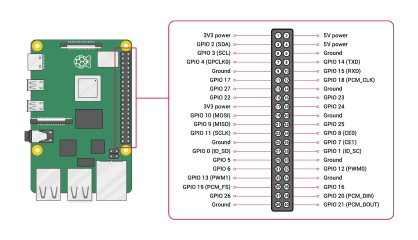

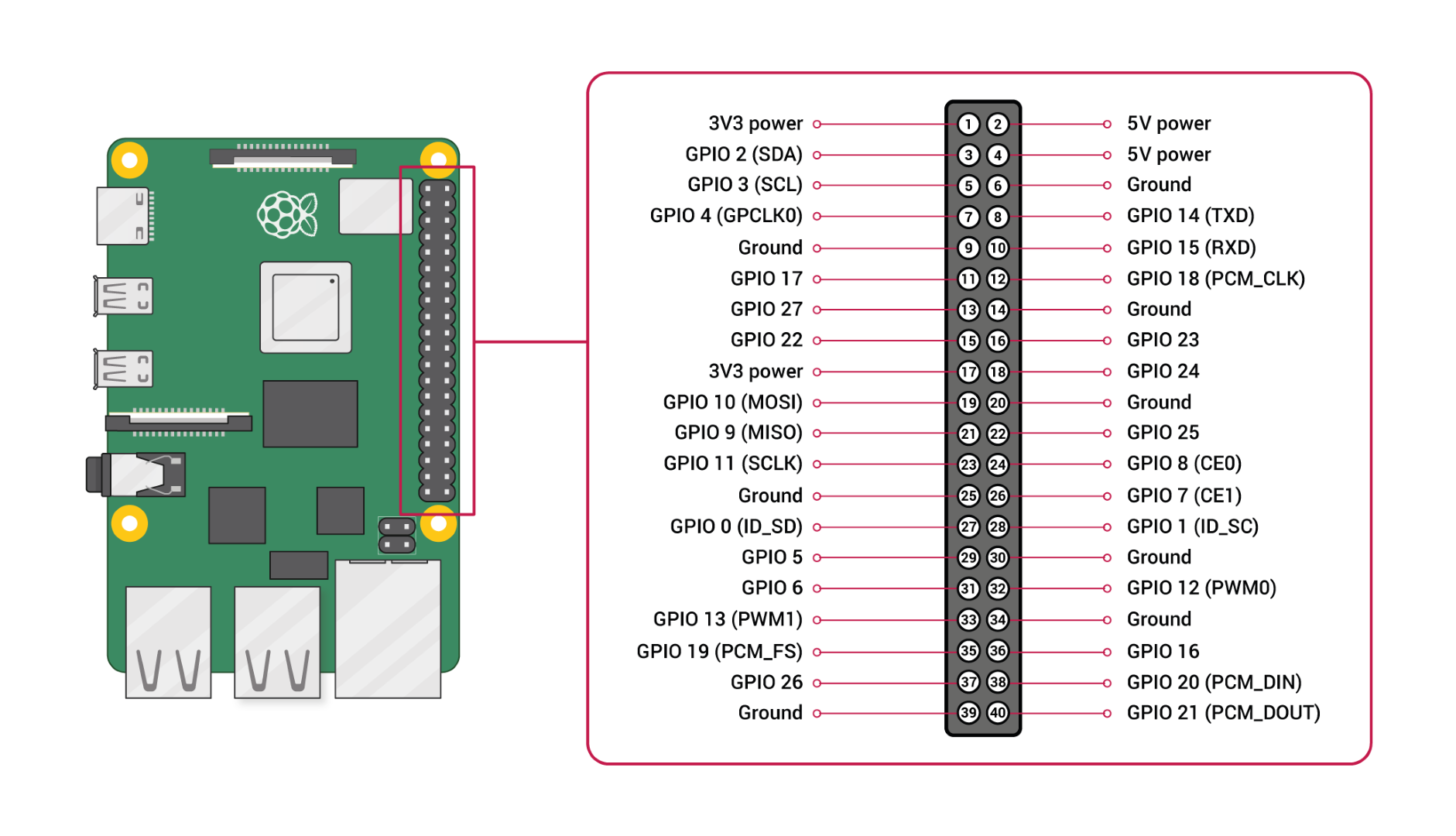

I²C-gränssnitt (baksidan av skärmen)	Raspberry Pi GPIO
	Bild med tillstånd Raspberry Pi Foundation.

Tips/Råd

En GPIO-utbrytartavla tillsammans med en brödskiva rekommenderas för att effektivisera anslutningarna till GPIO-huvudet.

Skapa appen

Slutför följande steg i den utvecklingsmiljö du föredrar:

Skapa en ny .NET-konsolapp med hjälp av .NET CLI eller Visual Studio. Ge den namnet LcdTutorial.
```
dotnet new console -o LcdTutorial
cd LcdTutorial
```
Lägg till paketet Iot.Device.Bindings i projektet. Använd antingen .NET CLI från projektkatalogen eller Visual Studio.
```
dotnet add package Iot.Device.Bindings --version 3.2.0-*
```
Ersätt innehållet i Program.cs med följande kod:
```
using System;
using System.Device.Gpio;
using System.Device.I2c;
using System.Threading;
using Iot.Device.CharacterLcd;
using Iot.Device.Pcx857x;

Console.WriteLine("Displaying current time. Press Ctrl+C to end.");

using I2cDevice i2c = I2cDevice.Create(new I2cConnectionSettings(1, 0x27));
using var driver = new Pcf8574(i2c);
using var lcd = new Lcd2004(registerSelectPin: 0,
                        enablePin: 2,
                        dataPins: new int[] { 4, 5, 6, 7 },
                        backlightPin: 3,
                        backlightBrightness: 0.1f,
                        readWritePin: 1,
                        controller: new GpioController(PinNumberingScheme.Logical, driver));
int currentLine = 0;

while (true)
{
    lcd.Clear();
    lcd.SetCursorPosition(0,currentLine);
    lcd.Write(DateTime.Now.ToShortTimeString());
    currentLine = (currentLine == 3) ? 0 : currentLine + 1;
    Thread.Sleep(1000);
}
```
I koden ovan:
- En användningsdeklaration skapar en instans av I2cDevice genom att anropa I2cDevice.Create och skicka in en ny I2cConnectionSettings med parametrarna busId och deviceAddress . Detta I2cDevice representerar I²C-bussen. Deklarationen using säkerställer att objektet tas bort och att maskinvaruresurser släpps korrekt.

  Varning

  Enhetsadressen för GPIO-expanderaren beror på vilket chip som används av tillverkaren. GPIO-expanderare som är utrustade med en PCF8574 använder adressen 0x27, medan de som använder PCF8574A chips använder 0x3F. Läs din LCD-dokumentation.
- En annan using deklaration skapar en instans av Pcf8574 och skickar I2cDevice den till konstruktorn. Den här instansen representerar GPIO-expanderaren.
- En annan using deklaration skapar en instans av Lcd2004 för att representera visningen. Flera parametrar skickas till konstruktorn som beskriver de inställningar som ska användas för att kommunicera med GPIO-expanderaren. GPIO-expander skickas som controller-parameter.
- En while loop körs på obestämd tid. Varje iteration:
  1. Rensar visningen.
  2. Anger markörens position till den första positionen på den aktuella raden.
  3. Skriver den nuvarande tiden till skärmen vid den nuvarande markörpositionen.
  4. Itererar den aktuella radräknaren.
  5. Väntar i 1000 ms.
Skapa appen. Om du använder .NET CLI kör du dotnet build. Om du vill skapa i Visual Studio trycker du på Ctrl+Skift+B.
Distribuera appen till SBC som en fristående app. Anvisningar finns i Distribuera .NET-appar till Raspberry Pi. Se till att ge den körbara filen körningsbehörighet med hjälp av chmod +x.
Kör appen på Raspberry Pi genom att växla till mappen för distribution och köra den körbara filen.
```
./LcdTutorial
```
Observera LCD-teckenvisningen när den aktuella tiden visas på varje rad.

Tips/Råd

Om skärmen är tänd men du inte ser någon text kan du prova att justera kontrastratten på baksidan av skärmen.
Avsluta programmet genom att trycka på Ctrl+C.

Grattis! Du har visat text på en LCD-skärm med hjälp av en I²C och en GPIO-expanderare!

Hämta källkoden

Källan för den här handledningen är tillgänglig på GitHub.
